Sauter Ultraschall-Materialdickenmessgerät TB 200-0.1US, externer Messkopf

Das Sauter TB 200-0.1US misst die Dicke von Material von 1,5 mm bis 200 mm. Es arbeitet mit Ultraschall im Impuls-Echo-Verfahren, braucht also nur Zugang zu einer Seite des Bauteils. Der Messkopf ist über ein 0,9 m langes Kabel mit dem Handgerät verbunden und lässt sich dadurch an Stellen ansetzen, an die man das Gerät selbst nicht bringt.

Messbereich und Schallgeschwindigkeit

Die Ablesbarkeit beträgt 0,1 mm, die Toleranz 0,5 % von Max. Der Schallgeschwindigkeitsbereich reicht von 500 bis 9.999 m/s. Die Untergrenze von 500 m/s liegt niedriger als beim TN 80-0.1US und beim TD 225-0.1US, die bei 1.000 m/s beginnen. Der Messkopf hat 8 mm Durchmesser und arbeitet mit 5 MHz.

Nullplatte und Kontaktgel

Vor der Messung wird der Messkopf an der mitgelieferten Nullplatte justiert. Zwischen Messkopf und Werkstück kommt Ultraschall-Kontaktgel, das ebenfalls zum Lieferumfang gehört. Weitere Messköpfe mit 6 mm, 8 mm und 12 mm Durchmesser sind erhältlich.

Strom und Gehäuse

Das Kunststoffgehäuse misst 161 x 69 x 32 mm, das Gerät wiegt netto etwa 0,3 kg. Es läuft mit vier Batterien AA (1,5 V), die im Lieferumfang liegen. Der Auto-Power-Off schaltet das Gerät bei Nichtgebrauch ab. Die Einheit lässt sich zwischen mm und inch umstellen. Im Betrieb darf es 0 °C bis 50 °C warm sein, gelagert wird bei minus 10 °C bis 40 °C.

Typische Einsatzbereiche

• Metallverarbeitung und Maschinenbau: Dicke von Blechen, Wellen und Gussteilen kontrollieren
• Öl- und Gasindustrie: Wanddicke von Rohren und Behältern
• Schiffsindustrie: Wanddicke von Rumpfblechen und Tanks
• Luft- und Raumfahrt: Dicke an schwer zugänglichen Bauteilen
• Kunststofftechnik: Wanddicke von Rohren und Behältern aus Kunststoff

Das TB 200-0.1US deckt dickere Bauteile bis 200 mm ab. Wer unter 80 mm bleibt und einen Datenspeicher braucht, ist mit dem TN 80-0.1US besser bedient. Wer 225 mm erreichen will und die Daten per RS-232 übertragen möchte, nimmt das TD 225-0.1US.

Praxishinweise

Die Nullplatte gehört an den Anfang jeder Messreihe. Danach den Messkopf mit Kontaktgel senkrecht aufsetzen und ruhig halten, bis der Wert steht. Raue oder verrostete Oberflächen streuen den Schall und sollten vorher gereinigt oder geglättet werden. Das Kontaktgel lässt sich nach der Messung vom Bauteil abwischen.

Regulatorische Informationen

Als Elektrogerät fällt das Gerät unter das ElektroG. Der Hersteller Kern & Sohn GmbH ist unter der WEEE-Registrierungsnummer DE 80821200 eingetragen. Wie Altgeräte zurückgegeben werden, steht auf der Seite Umwelt und Entsorgung.

Häufige Fragen

Wie dick darf das Material sein? Der Messbereich reicht von 1,5 mm bis 200 mm Dicke.

Wofür ist die Nullplatte? Sie dient zur Justierung des Messkopfs und liegt dem Gerät bei.

Welche Batterien braucht das Gerät? Vier Batterien AA mit 1,5 V. Sie gehören zum Lieferumfang.

Hat das TB 200-0.1US einen Datenspeicher? Ein interner Datenspeicher ist laut Datenblatt nicht vorgesehen. Wer Werte im Gerät speichern will, wählt das TN 80-0.1US.

Wie lange gilt die Gewährleistung? Kern & Sohn gibt laut eigener Angabe 2 Jahre Gewährleistung auf dieses Gerät. Kern gewährt 3 Jahre auf Produkte ab 500 € Listenpreis und 2 Jahre auf Produkte darunter sowie auf Komponenten; ausgenommen sind Verschleißteile wie Batterien und Akkus. Gewährleistungsreparaturen übernimmt Kern selbst oder ein Kern-Fachhändler.

Technische Details

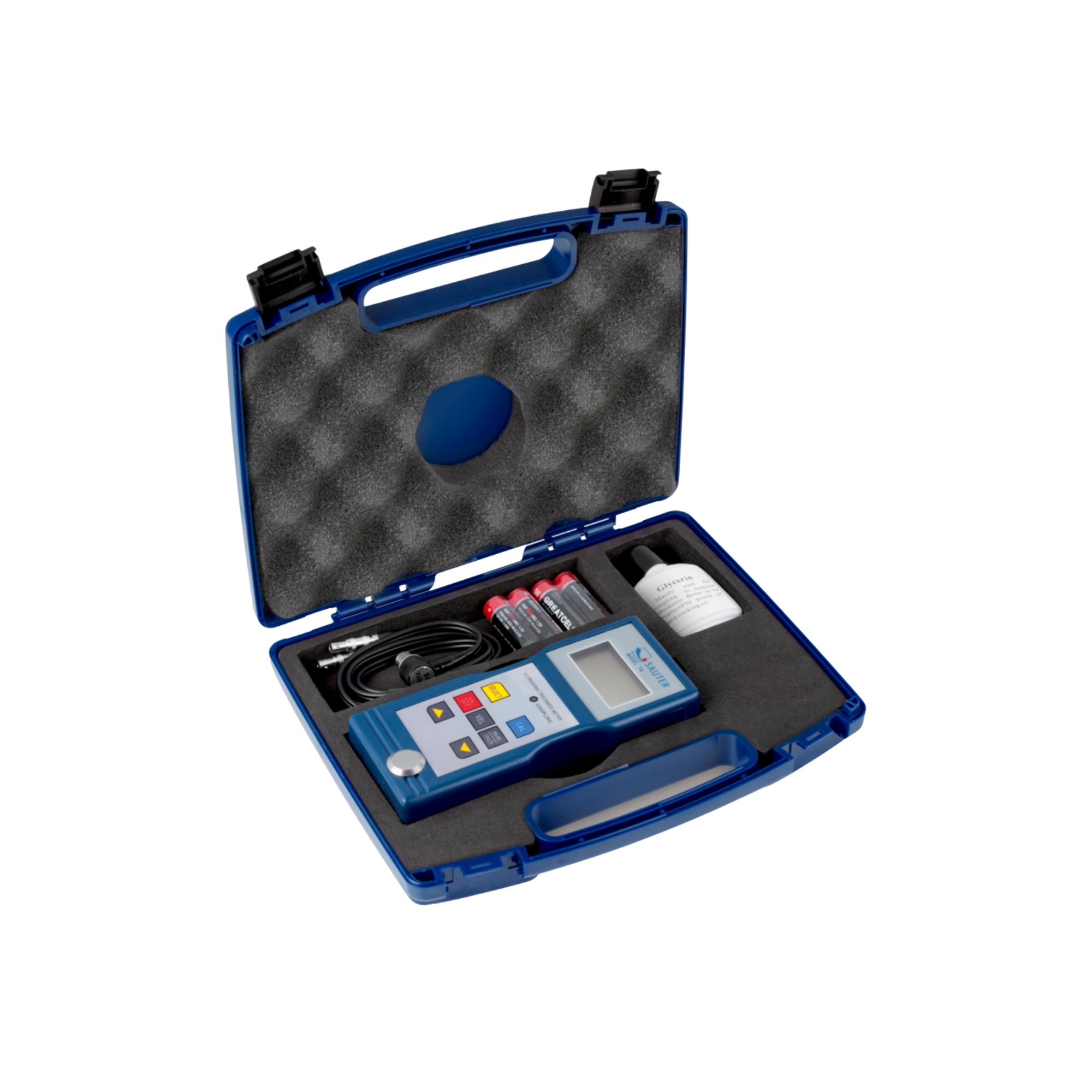

Lieferumfang

• Sauter TB 200-0.1US Dickenmessgerät
• Externer Messkopf Ø 8 mm
• Nullplatte zur Justierung
• Ultraschall-Kontaktgel
• Batterien
• Betriebsanleitung
• Tragekoffer

Individueller Bedarf und Beschaffungsservice

Zusätzliche Messköpfe und Kontaktgel sind ebenfalls erhältlich, außerdem ein Werkskalibrierschein. Anfragen laufen über unseren Beschaffungsservice.
