Sauter TN 80-0.01US Ultraschall-Materialdickenmessgerät, 0,75 bis 80 mm, Ablesbarkeit 0,01 mm

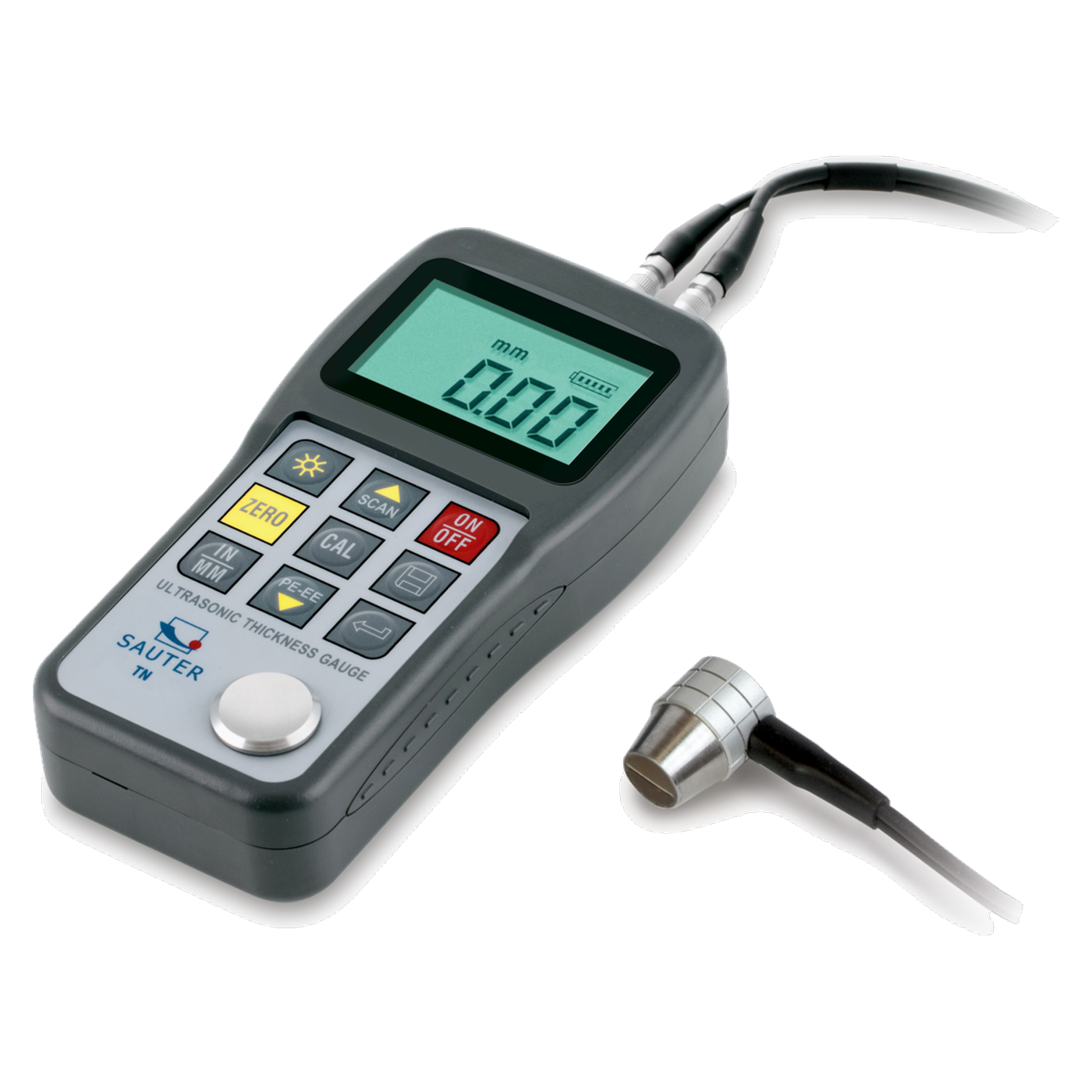

Das Sauter TN 80-0.01US misst Materialdicken per Ultraschall im Puls-Echo-Verfahren. Der Messbereich reicht von 0,75 bis 80 mm, die Ablesbarkeit beträgt 0,01 mm. Der Messkopf mit 6 mm Durchmesser hängt an einem 0,9 m langen Kabel, das Gerät selbst liegt mit 150 x 74 x 32 mm Gehäuse und 0,30 kg netto in der Hand.

Messbereich und Genauigkeit

Die Toleranz gibt Sauter mit 0,5 % vom Maximalwert an. Damit das Gerät die Laufzeit des Echos in eine Dicke umrechnet, muss die Schallgeschwindigkeit des Werkstoffs bekannt sein. Das TN 80-0.01US deckt Schallgeschwindigkeiten von 1.000 bis 9.999 m/s ab. Angezeigt wird in Millimetern oder Inch, die Einheit ist wählbar. Die Anzeige ist ein LCD. Der Messbereich im Puls-Echo-Verfahren beginnt bei 0,75 mm und endet bei 80 mm, dünnere und dickere Werkstoffe liegen außerhalb.

Scannen oder Einzelpunkt

Zwei Messarten stehen zur Wahl. Im Scanmodus nimmt das Gerät zehn Messungen pro Sekunde auf, im Einzelmesspunkt-Modus liefert es einen Wert je Messpunkt. Der Scanmodus passt zum Abfahren einer Fläche, der Einzelpunkt zur Messung an definierten Stellen.

Speicher und USB

Der interne Datenspeicher legt bis zu 20 Dateien mit je bis zu 100 Einzelwerten ab, zusammen also bis zu 2.000 Werte. Die Datenschnittstelle USB ist serienmäßig, das USB-/PC-Verbindungskabel FL-A01 führt Sauter als Zubehör. Strom kommt von zwei AA-Batterien (Alkali-Mangan), die im Lieferumfang liegen.

Messköpfe für andere Aufgaben

Mitgeliefert wird ein externer Messkopf mit 6 mm Durchmesser. Andere Aufgaben decken Sonden aus dem Sauter-Zubehör ab: ATU-US01 (2,5 MHz, Ø 14 mm), ATB-US02 (5 MHz, Ø 12 mm), ATB-US06 (5 MHz, Ø 8 mm), ATU-US09 (5 MHz, Ø 10 mm), ATU-US02 (7 MHz, Ø 6 mm) und der Puls-Echo-Messkopf ATU-US10 (5 MHz, Ø 10 mm). Ultraschall-Kontaktgel gehört zum Lieferumfang, ein Nachfüllpack (ATB-US03, ca. 70 ml) ist separat bestellbar.

Lagerung und Betrieb

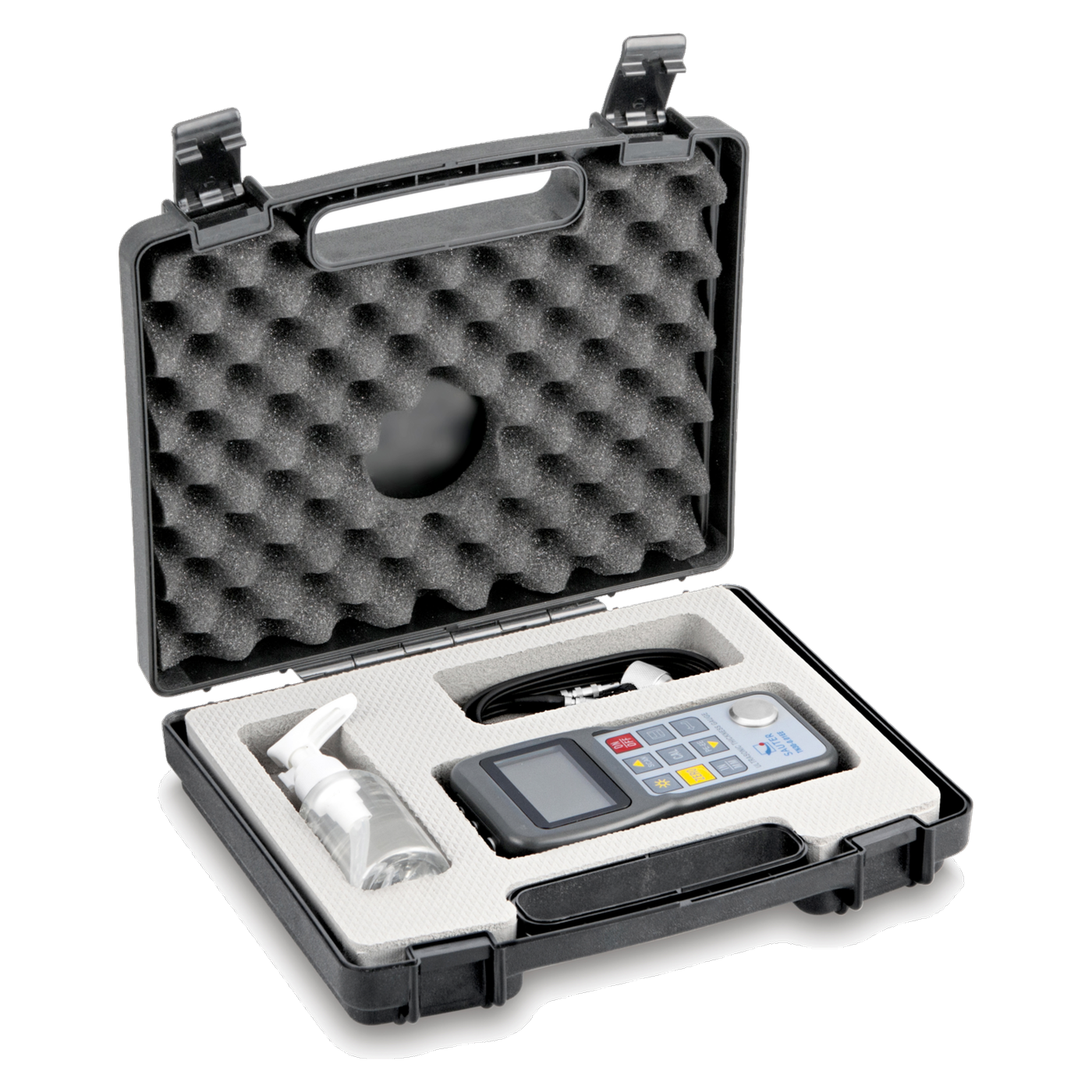

Das Gerät arbeitet und lagert bei -10 °C bis 40 °C. Das Gehäuse besteht aus Kunststoff. Eine Werkskalibrierung gibt es unter der Art.-Nr. 961-113. Geliefert wird es im robusten Tragekoffer, die Verpackung misst 312 x 250 x 85 mm bei 1,6 kg Versandgewicht.

Typische Einsatzbereiche

Aus der Technik des Geräts ergeben sich diese Aufgaben:

• Dickenmessung an Werkstoffen von 0,75 bis 80 mm
• Messung an Werkstoffen mit Schallgeschwindigkeiten von 1.000 bis 9.999 m/s
• Flächenabtastung im Scanmodus mit zehn Messungen pro Sekunde
• Punktmessung mit Ablage von bis zu 100 Werten je Datei
• Weitergabe der Messwerte über USB an einen PC

Wer statt der Dicke die Härte prüft, findet sie beim Sauter HMM. Ein digitales Kraftmessgerät für Zug und Druck ist das Sauter FC 500.

Häufig gestellte Fragen

Welche Dicken misst das TN 80-0.01US? Von 0,75 bis 80 mm im Puls-Echo-Verfahren, mit einer Ablesbarkeit von 0,01 mm.

Wie viele Messwerte speichert das Gerät? Bis zu 20 Dateien mit je bis zu 100 Einzelwerten.

Welche Einheiten lassen sich einstellen? Millimeter und Inch.

Sind Kontaktgel und Batterien dabei? Ja, Ultraschall-Kontaktgel und die zwei AA-Batterien gehören zum Lieferumfang.

Technische Details

Lieferumfang

• Ultraschall-Materialdickenmessgerät TN 80-0.01US
• Externer Messkopf, Ø 6 mm
• Ultraschall-Kontaktgel
• Batterien (2 x AA)
• Betriebsanleitung
• Robuster Tragekoffer

Individueller Bedarf & Beschaffungsservice

Für das TN 80-0.01US führt Sauter Sonden in mehreren Durchmessern und Frequenzen, ein Nachfüllpack Kontaktgel und ein USB-/PC-Verbindungskabel. Wir beraten bei der Auswahl. Anfragen laufen über lt-laborhandel.de/service.
