Sauter TE 1250-0.1F digitales Schichtdickenmessgerät Typ F mit RS-232, 100 µm / 1.250 µm

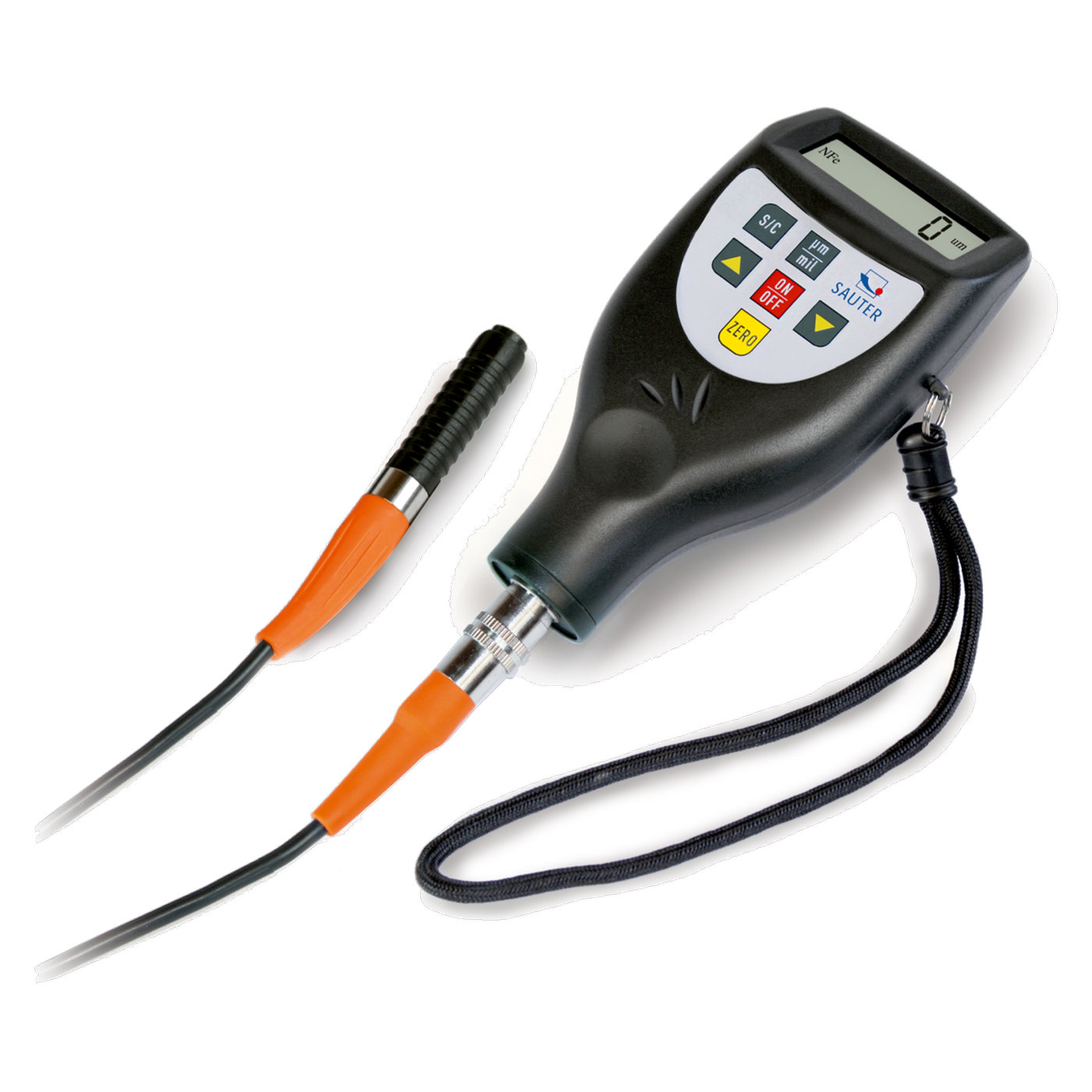

Das Sauter TE ist ein digitales Schichtdickenmessgerät im flachen Kunststoffgehäuse (131 x 65 x 28 mm, ca. 0,10 kg) mit externem Sensor und RS-232-Schnittstelle. Es misst bis 1.250 µm. Bis 100 µm liest es auf 0,1 µm ab, darüber auf 1 µm. Es gibt zwei Modelle: Das TE 1250-0.1F misst nicht-magnetische Schichten auf Eisen und Stahl (Typ F), das TE 1250-0.1FN zusätzlich Beschichtungen auf nicht-magnetischen Metallen (Typ N).

Messwerte per RS-232 übertragen

Die RS-232-Schnittstelle gehört bei beiden Modellen zur Serienausstattung. Sie sendet die Messwerte an einen Drucker, einen PC oder andere Geräte. Für die Übertragung an einen PC ist die Software ATC-01 als Zubehör erhältlich. Das ist der Hauptunterschied zur einfacheren Serie TB, die ohne Schnittstelle arbeitet.

Genauigkeit und Offset-Accur

Im Standardbetrieb beträgt die Messgenauigkeit laut Kern 3 % des Messwertes oder ± 2,5 µm. Die Funktion Offset-Accur stellt das Gerät in einer Zweipunktjustierung auf den konkreten Messbereich ein. Danach gilt laut Kern 1 % des Messwertes oder ± 1 µm. Nullplatte und Justierfolien liegen bei, weitere Justierfolien (ATB-US07) sind erhältlich.

Grundmaterial und Probenform

Das Grundmaterial muss mindestens 300 µm dick sein. Als kleinste Probenfläche nennt Kern einen Radius von 1,5 mm (konvex), 6 mm (eben) und 50 mm (konkav). Der externe Sensor erreicht schwer zugängliche Messpunkte. Die Anzeige hat 10 mm hohe Ziffern, die Einheit lässt sich zwischen µm und inch (mil) umschalten. Die vier AAA-Batterien reichen laut Datenblatt für etwa 50 h, und Auto-Power-Off schaltet das Gerät von selbst aus.

Typische Einsatzbereiche

• Automobilindustrie: Dokumentation der Lackschichtdicke bei Zulieferteilen
• Galvanik und Metallveredelung: Schichtdicken im Prozess prüfen und protokollieren
• Schiffsbau und Luftfahrt: Beschichtungen an Konstruktionsteilen messen
• Labore und Qualitätskontrolle: Messwerte an PC oder Drucker ausgeben

Das TE passt zu Messaufgaben mit Dokumentationspflicht. Wer Messwerte im Gerät speichern, auswerten und kontinuierlich messen will, findet das im TG, das ebenfalls erhältlich ist.

Modelle im Überblick

Technische Details

Diese Werte gelten für beide Modelle. Abweichende Werte stehen in der Modelltabelle.

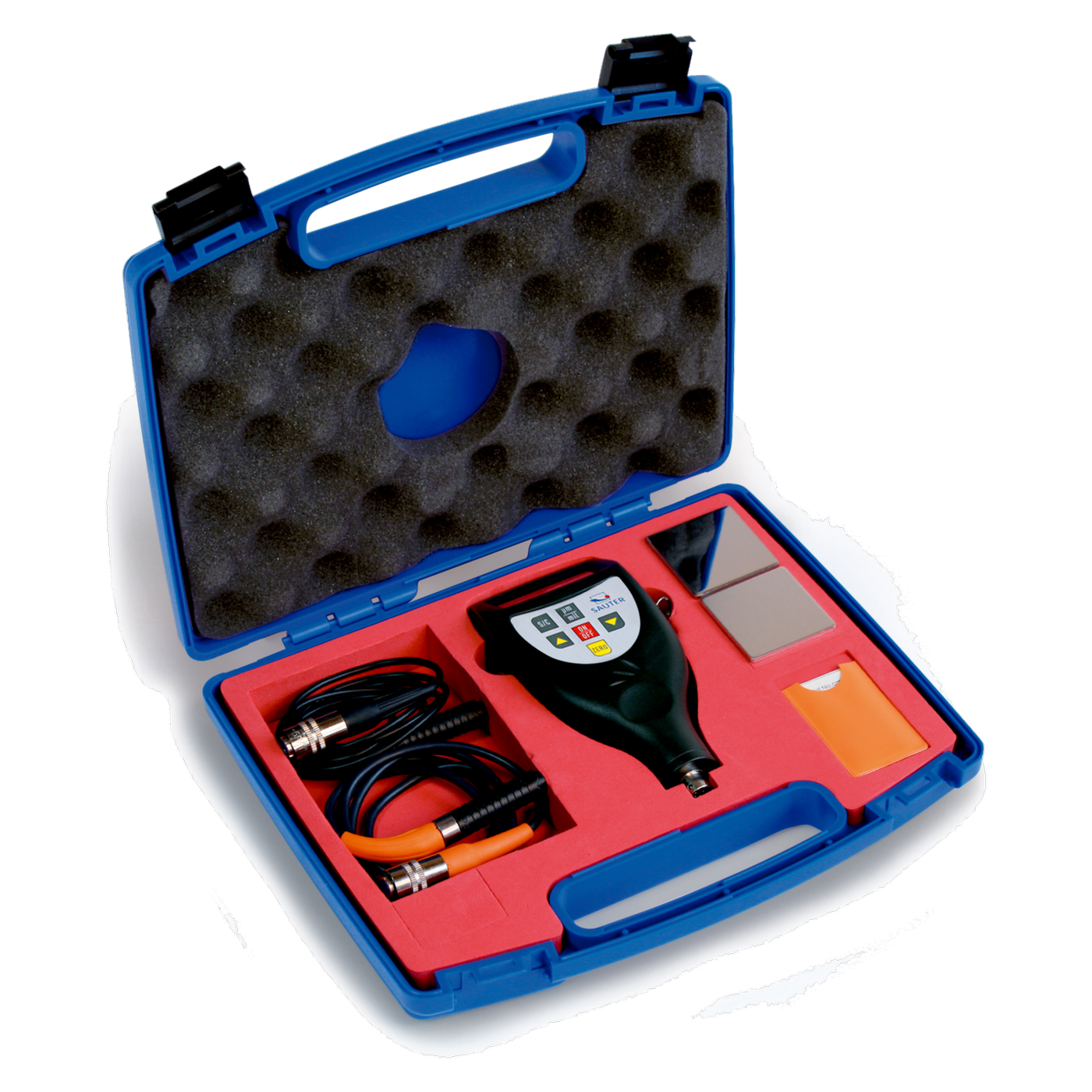

Lieferumfang

• Sauter TE Schichtdickenmessgerät (TE 1250-0.1F oder TE 1250-0.1FN, je nach Modell) mit externem Sensor
• Nullplatte
• Justierfolien
• 4 Batterien AAA (1,5 V)
• Tragekoffer

Kalibrierung

Ein Werkskalibrierschein ist separat bestellbar: Art.-Nr. 961-110 für das TE 1250-0.1F, Art.-Nr. 961-112 für das TE 1250-0.1FN.

Gewährleistung

Kern & Sohn gibt laut eigener Angabe 3 Jahre Gewährleistung auf TE 1250-0.1FN und 2 Jahre Gewährleistung auf TE 1250-0.1F. Kern gewährt 3 Jahre auf Produkte ab 500 € Listenpreis und 2 Jahre auf Produkte darunter sowie auf Komponenten; ausgenommen sind Verschleißteile wie Batterien und Akkus. Gewährleistungsreparaturen übernimmt Kern selbst oder ein Kern-Fachhändler.

Downloads

• Bedienungsanleitung Sauter TE (PDF)

Regulatorische Informationen

Als Elektrogeräte fallen die Schichtdickenmessgeräte unter das ElektroG. Der Hersteller Kern & Sohn GmbH ist unter der WEEE-Registrierungsnummer DE 80821200 eingetragen. Wie Altgeräte zurückgegeben werden, steht auf der Seite Umwelt und Entsorgung.

Individueller Bedarf und Beschaffungsservice

Die Sensoren ATE 01 (Typ F) und ATE 02 (Typ N, für das TE 1250-0.1FN), die Justierfolien ATB-US07, die Software ATC-01 sowie die Schichtdickenmessgeräte der Serien TB und TG sind ebenfalls erhältlich. Anfragen laufen über unseren Beschaffungsservice.
