Sauter TD 225-0.1US Ultraschall-Materialdickenmessgerät, externer Sensor, 225 mm

Das Sauter TD 225-0.1US ist ein Ultraschall-Dickenmessgerät im Taschenformat. Es misst die Dicke von 1,2 mm bis 225 mm, liest auf 0,1 mm ab und hat einen externen Messkopf an einem 0,9 m langen Kabel. Das Messgerät selbst misst 30 x 65 x 120 mm und wiegt etwa 0,2 kg.

Messen mit dem externen Messkopf

Das Gerät arbeitet im Impuls-Echo-Verfahren und braucht deshalb nur eine zugängliche Seite am Bauteil. Der Messkopf hat 8 mm Durchmesser und arbeitet mit 5 MHz. Der Schallgeschwindigkeitsbereich reicht von 1.000 bis 9.999 m/s, die Toleranz beträgt 0,5 % von Max. Zwischen Messkopf und Werkstück kommt Ultraschall-Kontaktgel. Zur Justierung dient die mitgelieferte Nullplatte.

Daten übernehmen

Das TD 225-0.1US hat laut Kern serienmäßig eine Datenschnittstelle RS-232. Damit können Messwerte an einen PC oder Drucker übertragen werden. Die Einheit lässt sich zwischen mm und inch umstellen, ein Auto-Off schont die Batterien.

Strom und Betrieb

Das Gerät läuft mit vier Batterien AAA (1,5 V), die zum Lieferumfang gehören. Betrieben werden darf es bei 0 °C bis 50 °C, gelagert wird ebenfalls bei 0 °C bis 50 °C. Das Gehäuse besteht aus Kunststoff.

Typische Einsatzbereiche

• Metallverarbeitung und Maschinenbau: Dicke von Blechen, Platten und Gussteilen
• Öl- und Gasindustrie: Wanddicke an Leitungen und Behältern
• Luft- und Raumfahrt: Dicke von Bauteilen, die nur von einer Seite erreichbar sind
• Schiffsindustrie: Wanddicke von Blechen im Rumpfbereich
• Kunststofftechnik: Wanddicke von Rohren und Gehäusen aus Kunststoff

Das TD 225-0.1US hat den größten Messbereich der drei Geräte (bis 225 mm, TB 200-0.1US bis 200 mm, TN 80-0.1US bis 80 mm) und mit 0,2 kg zugleich das geringste Gewicht. Wer mehr als 80 mm messen will und die Daten am PC braucht, ist hier richtig. Wer nur bis 80 mm misst und die Werte im Gerät speichern will, nimmt das TN 80-0.1US.

Praxishinweise

Bei dicken Wänden dämpft das Material den Schall stärker. Die Rückseite des Bauteils sollte möglichst parallel zur Vorderseite liegen, damit das Echo sauber zurückkommt. Der Messkopf wird mit Kontaktgel senkrecht aufgesetzt. Für Protokolle lassen sich die Werte über RS-232 übernehmen.

Regulatorische Informationen

Als Elektrogerät fällt das Gerät unter das ElektroG. Der Hersteller Kern & Sohn GmbH ist unter der WEEE-Registrierungsnummer DE 80821200 eingetragen. Wie Altgeräte zurückgegeben werden, steht auf der Seite Umwelt und Entsorgung.

Häufige Fragen

Wie übertrage ich Messwerte? Über die serienmäßige RS-232-Schnittstelle an PC oder Drucker.

Welche Batterien braucht das Gerät? Vier Batterien AAA mit 1,5 V. Sie gehören zum Lieferumfang.

Wie dünn darf das Material sein? Der Messbereich beginnt bei 1,2 mm Dicke und reicht bis 225 mm.

Hat das Gerät einen Datenspeicher? Ein interner Datenspeicher ist laut Datenblatt nicht vorgesehen. Die Werte lassen sich über RS-232 übernehmen. Wer sie im Gerät speichern will, wählt das TN 80-0.1US.

Wie lange gilt die Gewährleistung? Kern & Sohn gibt laut eigener Angabe 2 Jahre Gewährleistung auf dieses Gerät. Kern gewährt 3 Jahre auf Produkte ab 500 € Listenpreis und 2 Jahre auf Produkte darunter sowie auf Komponenten; ausgenommen sind Verschleißteile wie Batterien und Akkus. Gewährleistungsreparaturen übernimmt Kern selbst oder ein Kern-Fachhändler.

Technische Details

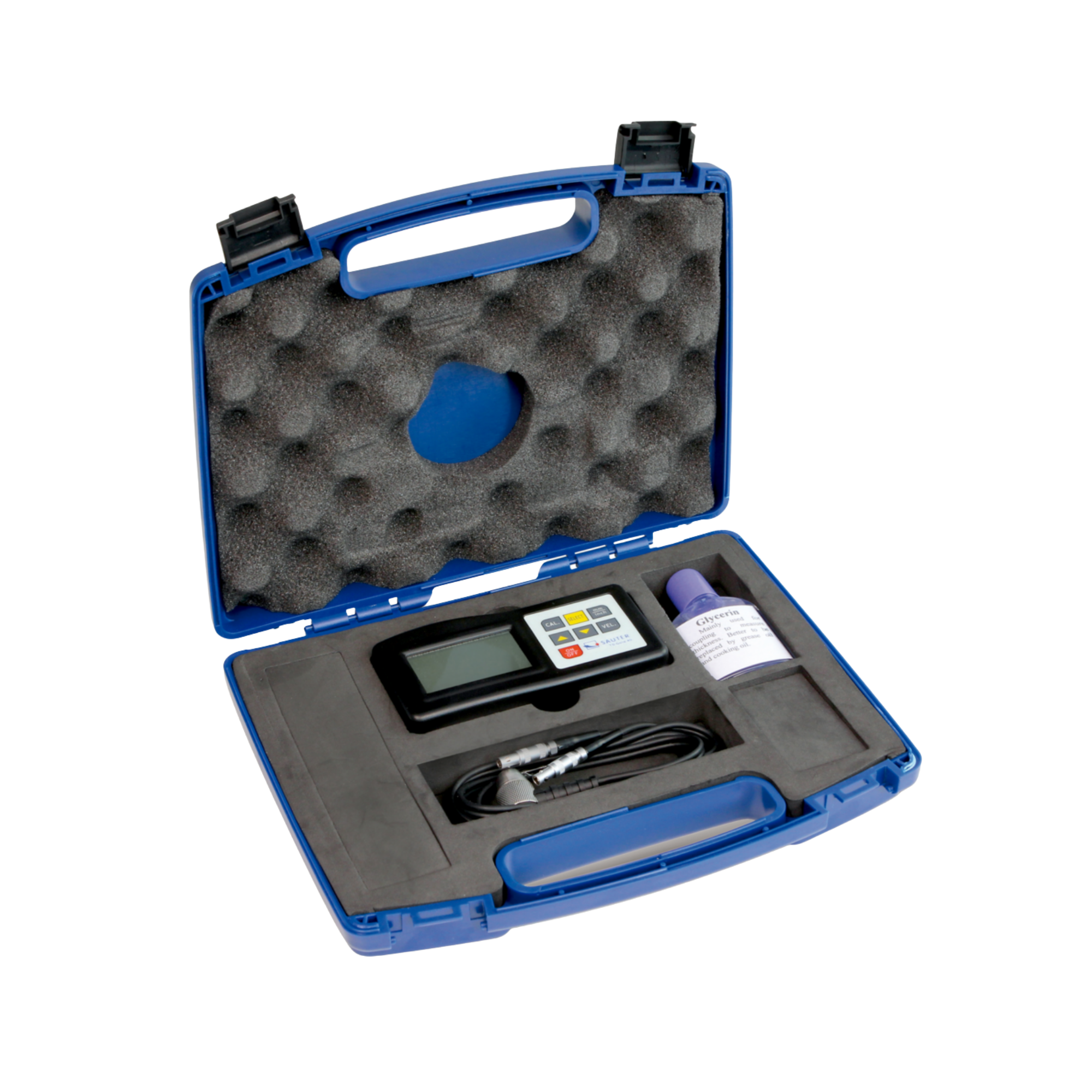

Lieferumfang

• Sauter TD 225-0.1US Dickenmessgerät
• Externer Messkopf Ø 8 mm
• Nullplatte zur Justierung
• Ultraschall-Kontaktgel
• Batterien
• Betriebsanleitung
• Tragekoffer

Individueller Bedarf und Beschaffungsservice

Zusätzliche Messköpfe mit 6 mm, 8 mm oder 12 mm Durchmesser und Kontaktgel sind ebenfalls erhältlich, außerdem ein Werkskalibrierschein. Anfragen laufen über unseren Beschaffungsservice.
