Sauter manueller Shore-Prüfstand TI-ACL, Härteprüfung

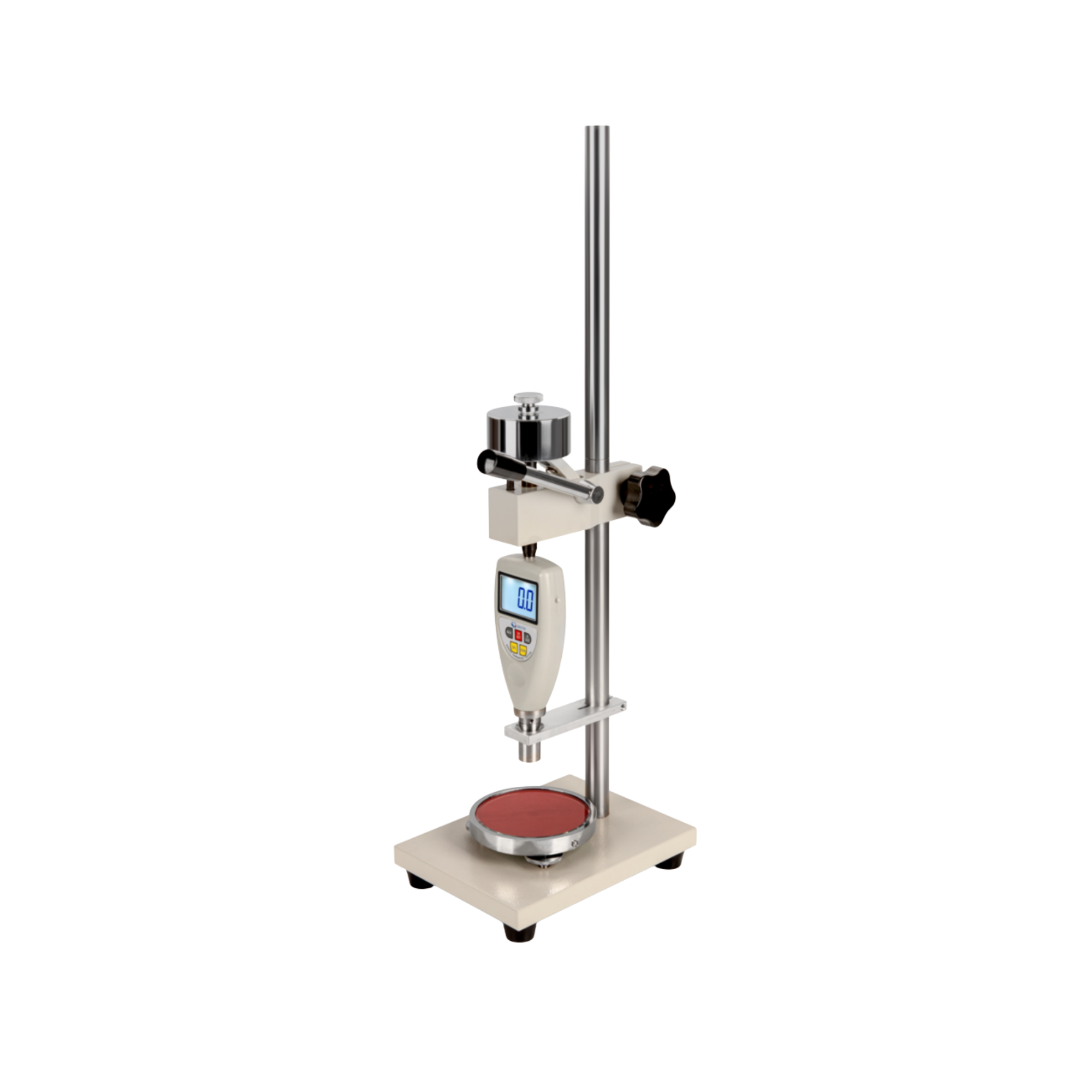

Der Sauter TI-ACL ist ein manueller Hebelprüfstand für die Shore-A-Härteprüfung. Ein Härteprüfer vom Typ SAUTER HDA oder HD0 wird hängend in den Prüfstand eingesetzt, das Prüfobjekt liegt auf dem runden Prüftisch darunter. Durch Herabdrücken des Hebels senkt sich das Prüfgerät mit definierter Kraft auf die Probe. Die Messung hängt damit weniger davon ab, wie fest die Hand drückt.

Bedienung in drei Schritten

• Das Härteprüfgerät SAUTER HDA oder HD0 wird hängend am Prüfstand befestigt.
• Das Prüfobjekt kommt auf den runden Prüftisch, direkt unter die Messspitze.
• Der Hebel wird heruntergedrückt. Dabei wird das Prüfgewicht freigegeben, das die Messspitze mit der Prüfkraft von 10 N in das Prüfobjekt drückt.

Kern gibt an, dass die Genauigkeit des Ergebnisses mit diesem Prüfstand etwa 25 % höher ist als bei einer Handmessung.

Aufbau

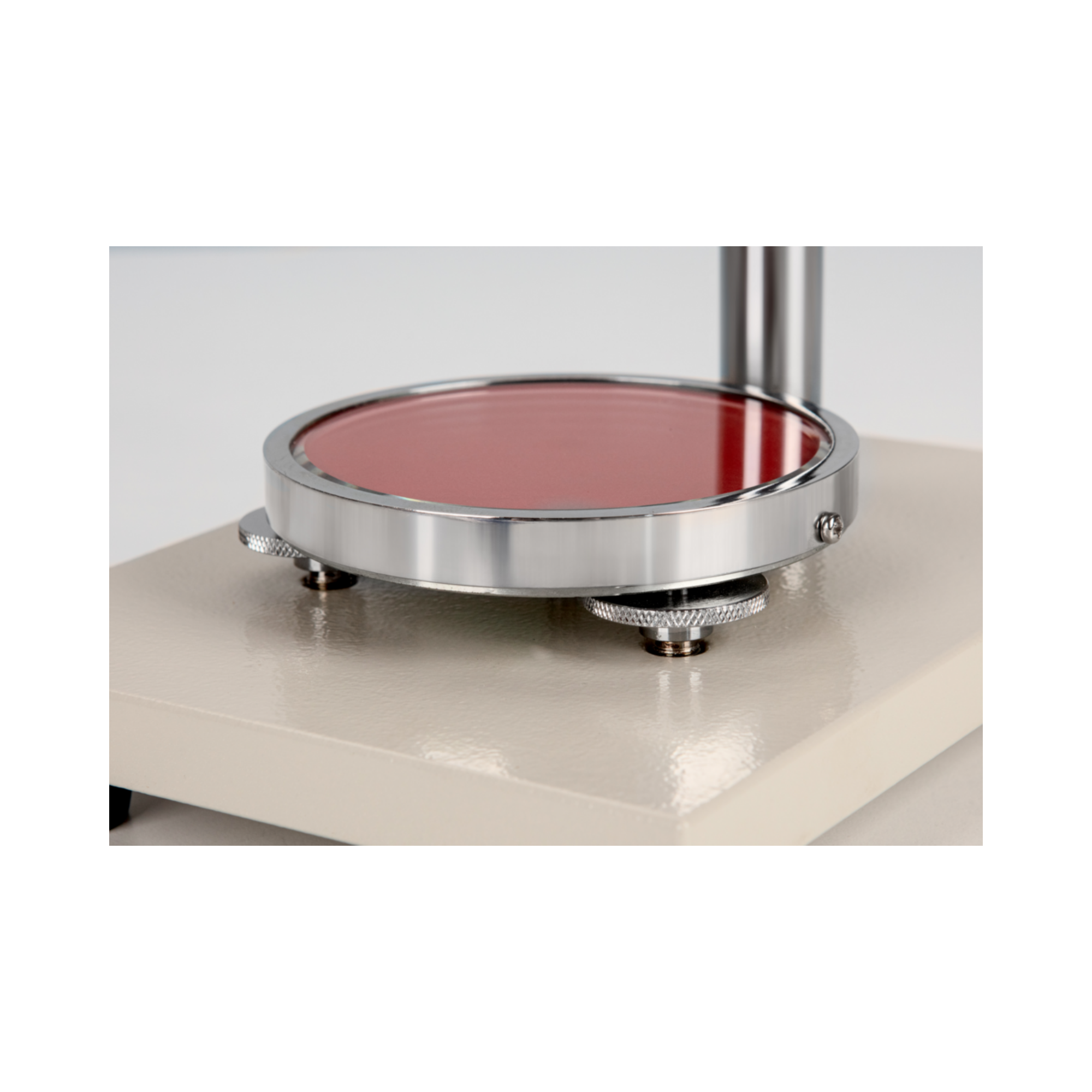

Die Grundplatte besteht aus Glas. Kern begründet damit die hohe Messgenauigkeit des Prüfstands. Der Prüftisch hat 75 mm Durchmesser, die Prüfobjekte dürfen bis 290 mm hoch sein. Der Hebel hat einen Hub von höchstens 15 mm. Eine Nivelliereinrichtung richtet die Grundplatte präzise aus, zum Beispiel bei Prüfobjekten, die nicht überall gleich dick sind. Das Gehäuse besteht aus lackiertem Metall, der Prüfstand misst 150 x 200 x 580 mm und wiegt netto etwa 8 kg.

Typische Einsatzbereiche

• Kunststofftechnik: Härte von Elastomeren und Kunststoffteilen, wiederholbar geprüft
• Medizintechnik: Härte von Elastomer- und Silikonteilen
• Automobilindustrie: Härte von Dichtungen und Gummiteilen
• Verpackungsindustrie: Härte von Verschlussdichtungen
• Lebensmittelindustrie: Härte von Dichtungen aus Elastomer
• Leder und weitere Werkstoffe, für die Kern die Shore-Härteprüfung angibt

Das Härteprüfgerät gehört nicht zum Prüfstand. Wer schon ein SAUTER HDA oder HD0 hat, ergänzt den Prüfstand für reproduzierbare Messungen. Wer noch keins hat, braucht beides.

Praxishinweise

Das Prüfobjekt sollte eben auf der Glasplatte liegen und beim Absenken nicht verrutschen. Die Nivelliereinrichtung richtet die Grundplatte aus, wenn das Prüfobjekt nicht überall gleich dick ist. Mehrere Messungen an verschiedenen Punkten mit Abstand zueinander geben ein verlässlicheres Bild als wiederholte Messungen an derselben Stelle.

Häufige Fragen

Welche Härteprüfer passen in den Prüfstand? Die Härteprüfgeräte SAUTER HDA und HD0, die hängend eingesetzt werden.

Welche Härteskala gilt? Shore A, mit einer Prüfkraft von 10 N.

Wie groß darf das Prüfobjekt sein? Der Prüftisch hat 75 mm Durchmesser, die Höhe darf bis 290 mm betragen.

Ist ein Härteprüfer im Lieferumfang? Nein, der Prüfstand wird ohne Härtemessgerät geliefert.

Wie lange gilt die Gewährleistung? Kern & Sohn gibt laut eigener Angabe 2 Jahre Gewährleistung auf dieses Gerät. Kern gewährt 3 Jahre auf Produkte ab 500 € Listenpreis und 2 Jahre auf Produkte darunter sowie auf Komponenten; ausgenommen sind Verschleißteile wie Batterien und Akkus. Gewährleistungsreparaturen übernimmt Kern selbst oder ein Kern-Fachhändler.

Technische Details

Lieferumfang

• Sauter TI-ACL Prüfstand mit Glasplatte und Hebel

Das Härteprüfgerät ist nicht im Lieferumfang enthalten.

Individueller Bedarf und Beschaffungsservice

Passende Härteprüfgeräte der Typen HDA und HD0 sind ebenfalls erhältlich, ebenso Zubehör für weitere Prüfaufgaben. Anfragen laufen über unseren Beschaffungsservice.
