Sauter Leeb Härteprüfgerät HK-DB für Metalle, mobiles Härteprüfgerät

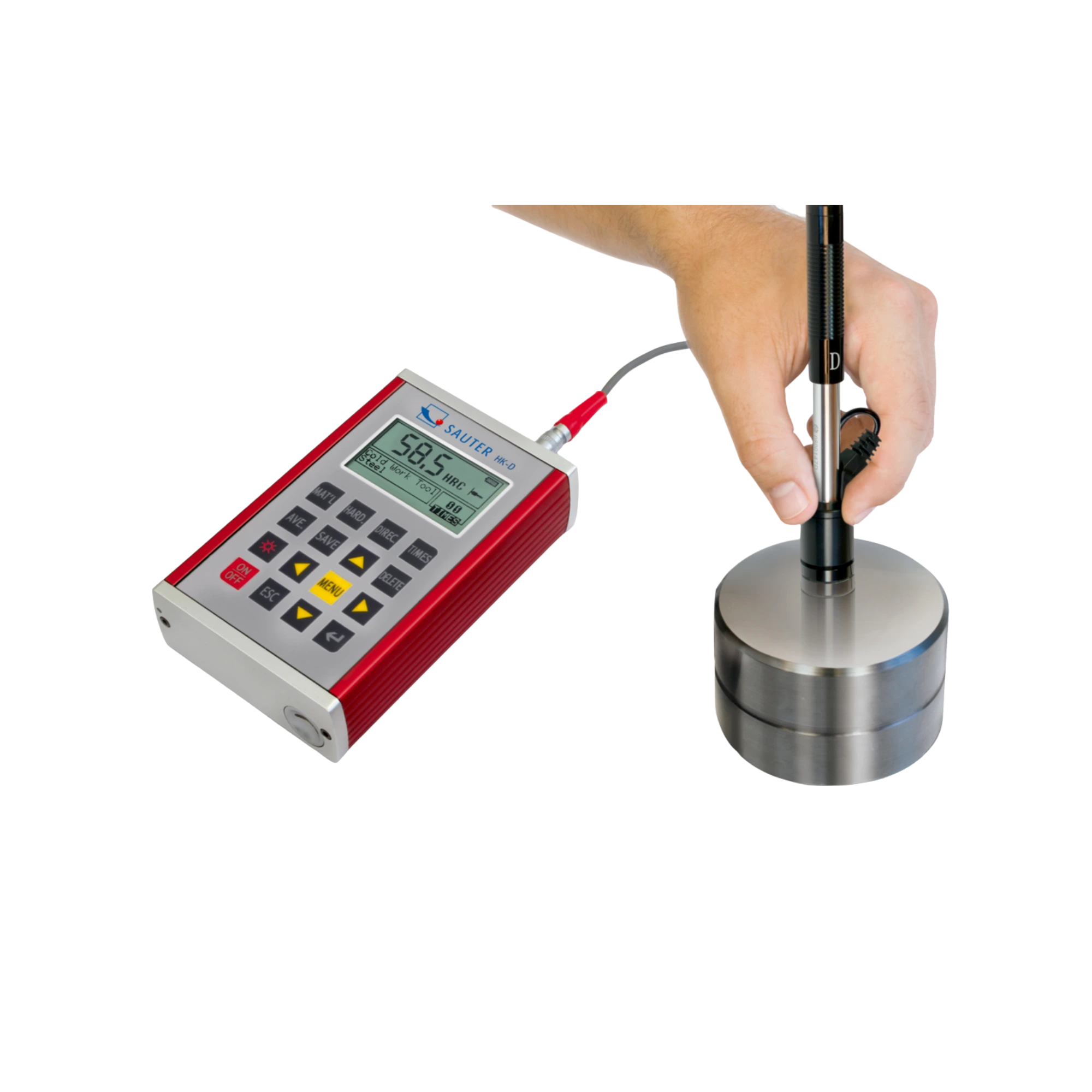

Das Sauter HK-DB ist ein mobiles Härteprüfgerät für Metalle nach dem Leeb-Verfahren. Es misst direkt am Werkstück, nicht im Labor, und deckt 170 bis 960 HLD ab. Der Rückprallsensor Typ D ist über ein Kabel mit dem Auswertegerät verbunden und gehört zum Lieferumfang. Wer ein großes oder schweres Bauteil nicht zur Härteprüfung transportieren kann, geht mit dem Gerät zum Bauteil.

Wie die Leeb-Härteprüfung funktioniert

Beim Leeb-Verfahren schlägt ein Prüfkörper auf die Oberfläche, aus der Rückprallgeschwindigkeit ergibt sich die Härte. Das Messergebnis liegt zunächst in der Leeb-Skala vor. Die Skala des HK-DB ist HLD, das D steht für den Sensortyp. Das Gerät rechnet das Ergebnis automatisch in die weiteren Härteeinheiten um. Nach dem Datenblatt sind das HL, HV, HB, HRB und HRC.

Messen in jeder Lage

Das Gerät kompensiert die Prüfrichtung selbst. Es misst in alle Richtungen (360°), also auch seitlich und über Kopf. Der angeschlossene Rückprallsensor wird automatisch erkannt. Der Sensor ist 14,6 cm lang und hat 2 cm Durchmesser. Das Prüfobjekt muss mindestens 2 kg wiegen und eine Dicke von mindestens 3 mm haben. Die Toleranz beträgt 1 %, die Ablesbarkeit 1 HL.

Speicher und Auswertung

Der interne Speicher fasst bis zu 600 Messgruppen mit je bis zu 32 Einzelwerten. Aus den Werten einer Gruppe bildet das Gerät den Durchschnitt. Eine Mini-Statistik zeigt Messwert, Durchschnittswert, Messrichtung, Datum und Uhrzeit. Mit der Grenzwertfunktion lassen sich ein oberer und ein unterer Grenzwert programmieren, das Gerät meldet Überschreitungen akustisch und optisch. Das Grafik-LCD ist hinterleuchtet und hat 11 mm hohe Ziffern, die Anzeige fasst alle wichtigen Funktionen auf einem Bildschirm zusammen. Die Daten gehen über USB aus dem Gerät, das USB-Kabel ist ebenfalls erhältlich.

Gehäuse, Batterien, Koffer

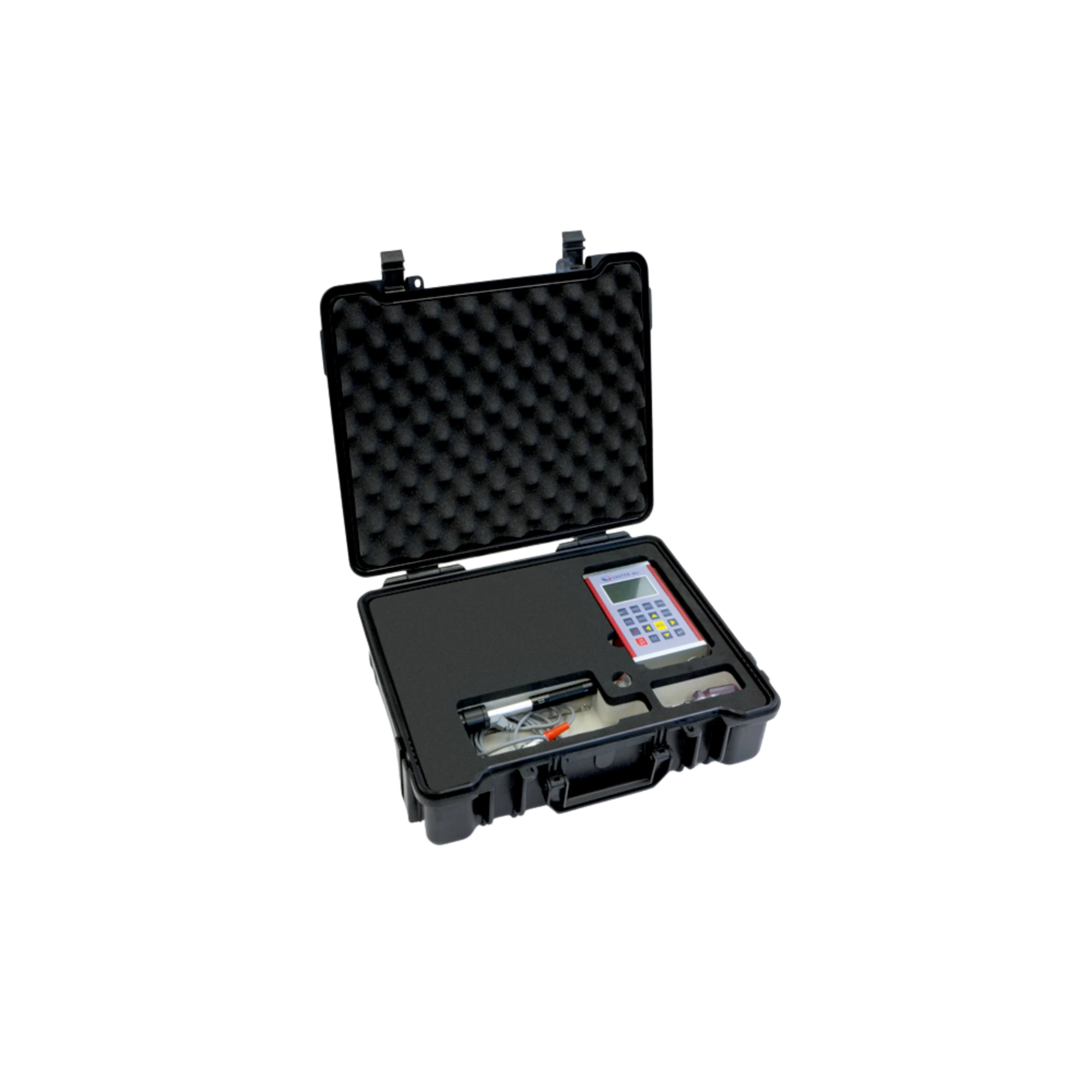

Das Auswertegerät sitzt in einem Aluguss-Gehäuse mit 132 x 82 x 31 mm und wiegt netto etwa 0,45 kg. Zwei Batterien AA (1,5 V) tragen es etwa 200 Stunden, die Batterien liegen bei. Geliefert wird im Tragekoffer.

Härtevergleichsblock

Zum Lieferumfang gehört ein Härtevergleichsblock mit einer Härte von etwa 800 HLD. Er dient als Vergleichswert, um das Gerät vor einer Prüfreihe zu kontrollieren. Weitere Härtevergleichsplatten mit 790, 630 und 530 HL sind ebenfalls erhältlich.

Typische Einsatzbereiche

• Automobilindustrie: Härte von Wellen, Zahnrädern und Gussteilen kontrollieren
• Metallverarbeitung und Stahlbau: Wareneingangsprüfung von Halbzeugen und Bauteilen
• Energie- und Kraftwerkindustrie: Prüfung großer Bauteile vor Ort
• Öl- und Gasindustrie: Härtekontrolle an Anlagenteilen
• Luft- und Raumfahrt: Prüfung von Bauteilen, die nicht in ein Labor transportiert werden

Auswahlhilfe: Sensortyp und Prüfobjekt

Das HK-DB wird mit dem Sensor Typ D geliefert. Weitere Rückprallsensoren, nämlich Typ C, Typ D+15, Typ DL und Typ G, sind ebenfalls erhältlich. Welcher Typ zur Prüfaufgabe passt, hängt von Bauteilform und Werkstoff ab. Bei der Auswahl beraten wir gern.

Regulatorische Informationen

Als Elektrogerät fällt das Gerät unter das ElektroG. Der Hersteller Kern & Sohn GmbH ist unter der WEEE-Registrierungsnummer DE 80821200 eingetragen. Wie Altgeräte zurückgegeben werden, steht auf der Seite Umwelt und Entsorgung.

Häufige Fragen

Für welche Werkstoffe ist das Gerät gedacht? Für Metalle, wie der Name sagt. Der Messbereich liegt bei 170 bis 960 HLD.

Wie schwer muss das Prüfobjekt sein? Das Mindestgewicht beträgt 2 kg, die Mindestdicke 3 mm.

Ist ein USB-Kabel dabei? Nein, das Kabel ist ebenfalls erhältlich. Die Schnittstelle USB ist am Gerät vorhanden.

Kann ich in jeder Richtung messen? Ja, das Gerät kompensiert die Prüfrichtung automatisch und misst über 360°.

Wie kontrolliere ich das Gerät? Mit dem beiliegenden Härtevergleichsblock, Härte etwa 800 HLD.

Wie lange gilt die Gewährleistung? Kern & Sohn gibt laut eigener Angabe 3 Jahre Gewährleistung auf dieses Gerät. Kern gewährt 3 Jahre auf Produkte ab 500 € Listenpreis und 2 Jahre auf Produkte darunter sowie auf Komponenten; ausgenommen sind Verschleißteile wie Batterien und Akkus. Gewährleistungsreparaturen übernimmt Kern selbst oder ein Kern-Fachhändler.

Technische Details

Lieferumfang

• Sauter HK-DB Auswertegerät
• Externer Rückprallsensor Typ D
• Härtevergleichsblock (ca. 800 HLD)
• Batterien
• Tragekoffer

Individueller Bedarf und Beschaffungsservice

Weitere Rückprallsensoren, Härtevergleichsplatten, Aufsatzringe und das USB-Kabel sind ebenfalls erhältlich, außerdem Werkskalibrierscheine für Gerät und Vergleichsblock. Anfragen laufen über unseren Beschaffungsservice.
