Sauter JCT 100 Schichtdickenmessgerät, Fe / NFe Kombi-Sensor, interne Messzelle

Der Sauter JCT 100 misst die Dicke von Lack- und Beschichtungsschichten auf metallischen Untergründen, mit einem Messbereich bis 2000 µm und einer Ablesbarkeit von 0,1 µm. Ein interner Sensor vereint zwei Messprinzipien in einem Gerät: Magnetinduktion für Eisen und Stahl (Fe), Wirbelstrom für Nichteisenmetalle wie Aluminium oder Kupfer (NFe). Den Grundwerkstoff erkennt das JCT 100 automatisch, ein manuelles Umschalten zwischen den Messverfahren entfällt. Für die Korrosionsschutzprüfung, die Lackiererei oder die Wareneingangskontrolle steht damit ein handliches Schichtdickenmessgerät für beide Werkstoffgruppen bereit.

Ein Sensor für Eisen- und Nichteisenmetalle

Die automatische Grundwerkstofferkennung spart bei wechselnden Bauteilen Zeit, weil vor jeder Messung nicht erst geprüft werden muss, ob das Werkstück magnetisch ist. Die Toleranz liegt bei 2 Prozent vom Messbereichsendwert. Damit die Messung zuverlässig bleibt, braucht das Grundmaterial unter der Beschichtung eine Mindestdicke von 300 µm. Auch die Form der Probe spielt eine Rolle: Bei flachen Oberflächen genügt eine kleinste Probe von 10 mm, bei konvexen Rundungen ein Krümmungsradius ab 1,5 mm und bei konkaven Ausformungen ab 50 mm. Wer sehr kleine oder stark gekrümmte Bauteile prüft, gleicht diese Werte am besten vorher mit dem eigenen Werkstück ab.

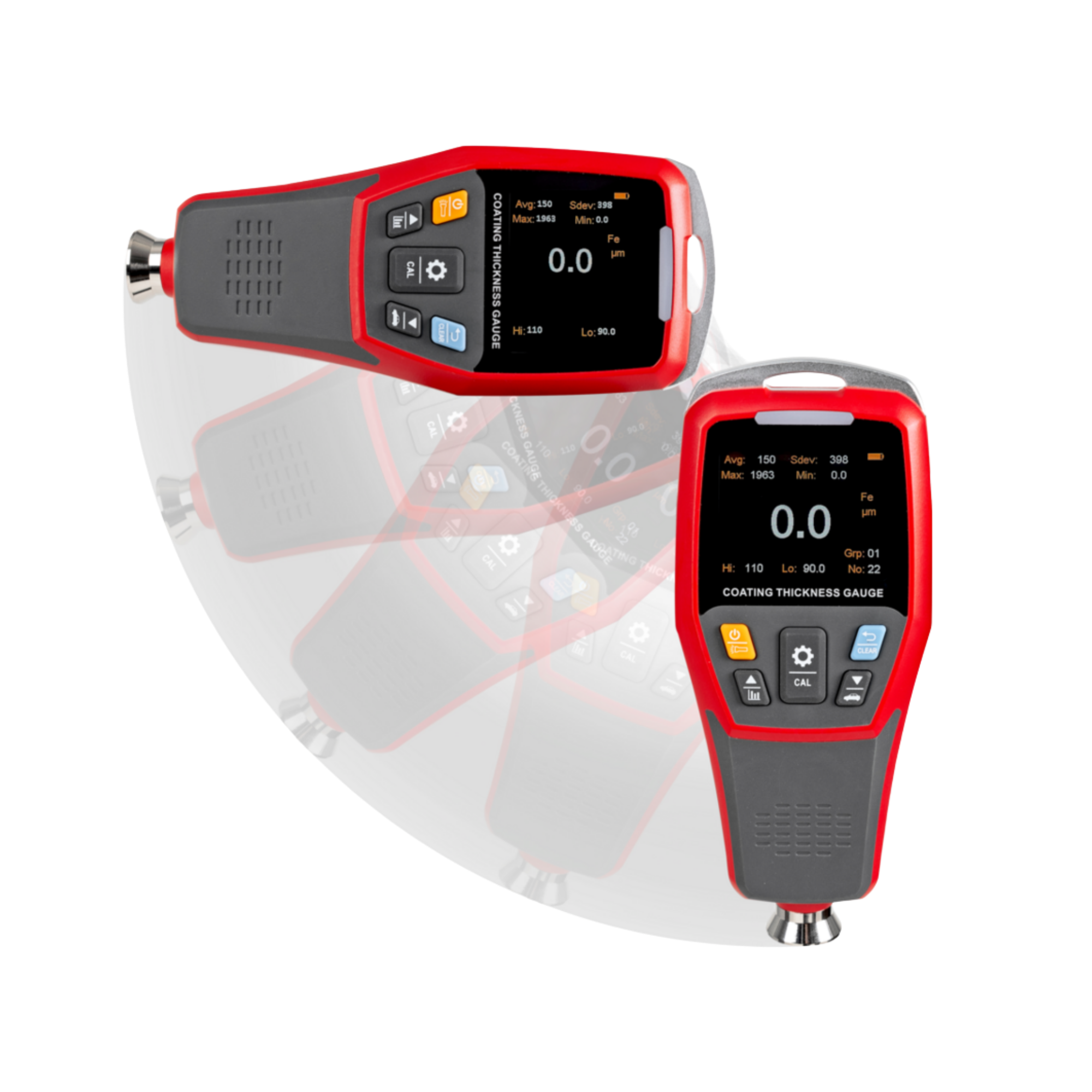

Bedienung mit Ampel-Anzeige und drehbarem Display

Eine Drei-Farb-LED zeigt auf einen Blick, ob ein Messwert innerhalb des Toleranzbands liegt (grün), einen Grenzwert unterschreitet (rot) oder überschreitet (gelb). Für die Serienprüfung stehen Einzelmessung und Wiederholmessung mit Gut/Schlecht-Bewertung zur Wahl, kalibriert wird wahlweise mit einem oder zwei Punkten. Das Display dreht sich automatisch mit der Handhaltung und lässt sich bei Bedarf manuell arretieren. Ein eigener Automotive-Modus ist für die Fahrzeuglackprüfung hinterlegt, dazu kommt eine Sprachausgabe.

Speicher und drahtlose Datenübertragung

Das JCT 100 speichert bis zu 55 Messgruppen mit je 60 Einzelwerten intern, das reicht für umfangreiche Serienprüfungen ohne Zwischenauslesen. Für die Weiterverarbeitung überträgt das Gerät Daten drahtlos an eine zugehörige App, die laut Hersteller ausschließlich für Android verfügbar ist, eine iOS-Version ist nicht dokumentiert.

Typische Einsatzbereiche

Schichtdickenmessgeräte wie das JCT 100 kommen überall dort zum Einsatz, wo eine aufgebrachte Lack- oder Korrosionsschutzschicht eine bestimmte Dicke einhalten muss, etwa nach dem Lackieren einer Fahrzeugkarosserie oder nach einer galvanischen Beschichtung. Laut Sauter zählen dazu:

• Automobilindustrie
• Galvanik und Oberflächenveredelung
• Schiff- und Luftfahrzeugbau
• Laboratorien und Qualitätskontrolle
• Bauwesen und Baustellen

Kalibrierung und Garantie

Sauter gewährt für das JCT 100 eine Herstellergarantie von 24 Monaten. Bei Bedarf lässt sich die Garantie um weitere 3 Jahre auf insgesamt 60 Monate verlängern (Art. 970-016). Optional ist ein Werkskalibrierschein erhältlich, die Bearbeitungszeit dafür liegt laut Hersteller bei 4 Werktagen (Art. 961-112). Nach Herstellerangabe enthält das Gerät keine nach REACH verbotenen Stoffe.

Technische Details

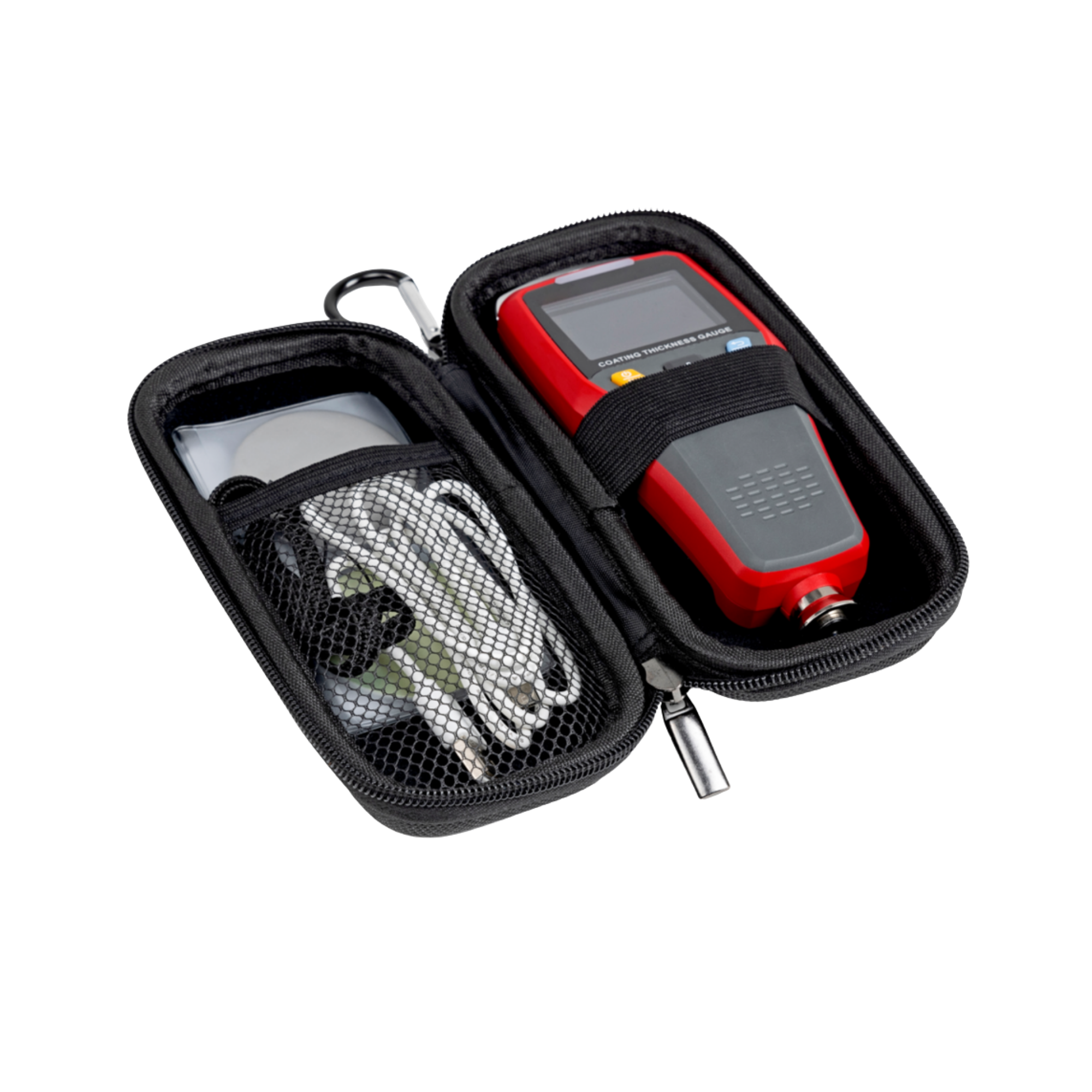

Lieferumfang

• Schichtdickenmessgerät Sauter JCT 100
• Praktische Aufbewahrungsbox

Individueller Bedarf & Beschaffungsservice

Für die regelmäßige Justierung des JCT 100 sind passende Justierfolien erhältlich (Art. ATB-US07). Der Beschaffungsservice von LT Laborhandel unterstützt bei Werkskalibrierscheinen, Garantieverlängerungen und individuellen Anfragen rund um Sauter-Messtechnik.
