Sauter JCS 200 Farbspektrometer D/8, Messblenden MAV und SAV, 400 bis 700 nm

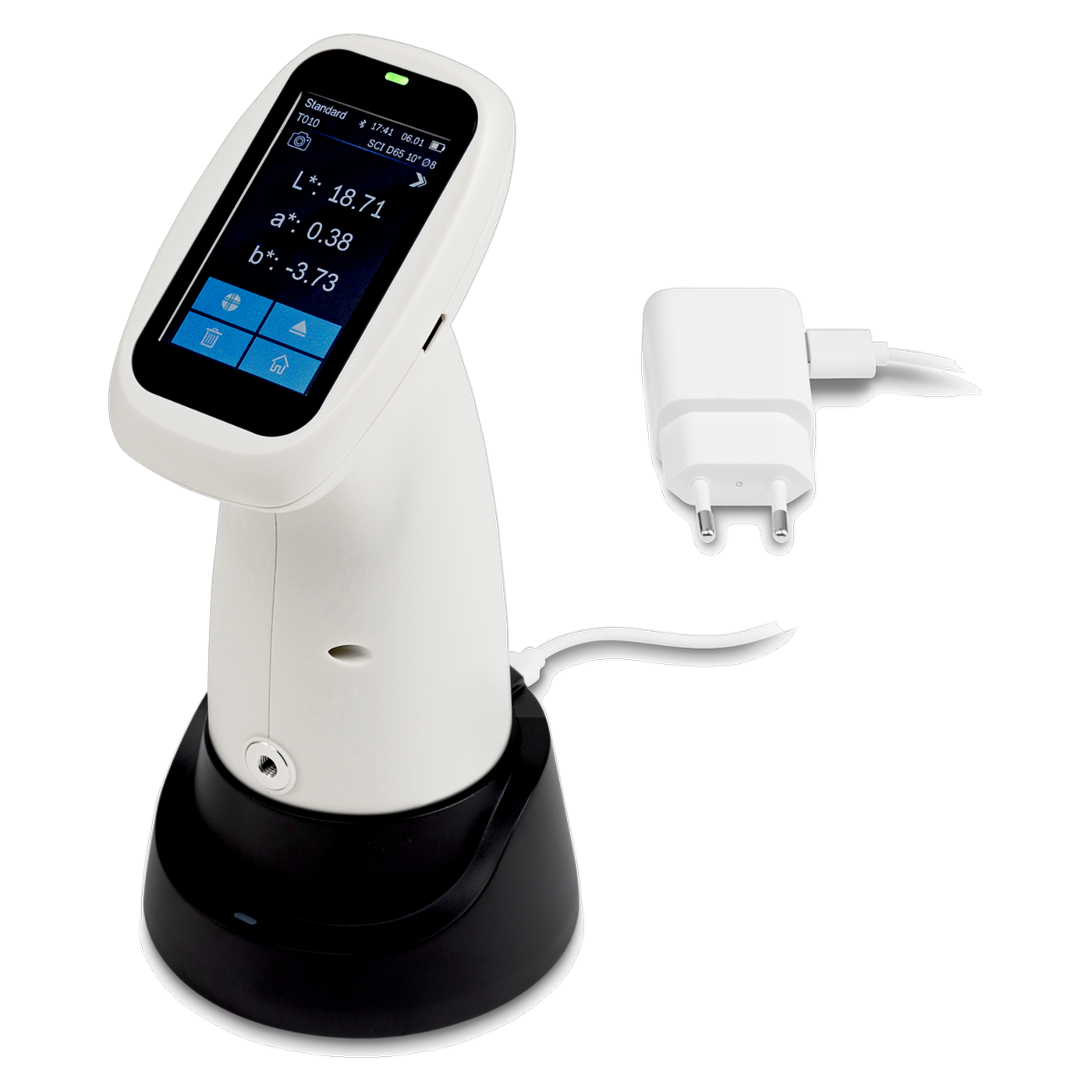

Die Sauter JCS sind portable Farbspektrometer, die Farbunterschiede zwischen Proben und Vorgaben als Zahlen ausgeben. Das Handgerät misst im Wellenlängenbereich von 400 nm bis 700 nm und arbeitet mit D/8-Geometrie. Es erfasst das SCI- und das SCE-Spektrum gleichzeitig und braucht dafür laut Kern eine Sekunde. Es gibt zwei Modelle: JCS 100 mit drei Messblenden (MAV, SAV, LAV) und JCS 200 mit zwei Messblenden (MAV, SAV). Beide haben einen Farbbildschirm, einen Speicher, USB und Bluetooth.

Messverfahren: D/8, SCI und SCE

Bei der Geometrie D/8 beleuchtet eine Integrationskugel (Ø 40 mm) die Probe diffus, das zurückgeworfene Licht wird unter 8 Grad erfasst. Kern nennt diesen Aufbau geeignet für unterschiedlichste Materialien und Oberflächen. Das duale optische Pfadsystem misst SCI (Glanz eingeschlossen) und SCE (Glanz ausgeschlossen) in einem Messvorgang. So lässt sich die Farbe mit und ohne Einfluss des Glanzes beschreiben. Laut Datenblatt entspricht die optische Geometrie CIE Nr. 15, ISO 7724-1, ASTM E1164 und DIN 5033 Teil 7. Eine LED-Lichtquelle und eine UV-Quelle unterstützen Fluoreszenzmessungen.

Messblenden: Welche Probengröße passt

Die Messblende bestimmt den Messfleck. Beide Modelle haben MAV (Ø 8 mm oder Ø 10 mm) und SAV (Ø 4 mm oder Ø 5 mm). Nur das JCS 100 hat zusätzlich LAV (1 x 3 mm). Kleine Teile wie Kosmetikdosen, Knöpfe oder Textilfäden brauchen eine kleine Blende, großflächige Proben kommen mit der größeren aus.

Farbräume, Lichtarten und Formeln

Das Gerät rechnet mit den Standardbeobachtern 2° und 10° und mit vielen Lichtarten, darunter D65, A, C, D50, D55, D75 und die Reihen F und U. Als Farbräume stehen CIE Lab, XYZ, Yxy, LCh, CIE LUV, sRGB, HunterLab und DIN Lab99 bereit. Farbunterschiede berechnet das Gerät unter anderem als ΔE*ab, ΔE*uv, ΔE*94, ΔE*cmc (2:1 und 1:1), ΔE*00, DIN ΔE99 und ΔE (Hunter). Dazu kommen Weißgrad (WI nach ASTM E313, CIE/ISO, AATCC und Hunter), Gelbwert (YI), Metamerie-Index Mt, Farbechtheit, Farbstärke, Deckungsgrad und Munsell (C/2).

Genauigkeit, Anzeige und Referenz

Der Instrumentenfehler beträgt laut Kern ΔE*ab 0,3 im Mittel für 12 BCRA-Series-II-Farbkacheln (MAV/SCI), die Standardabweichung 0,08. Die Reflexion misst das Gerät von 0 % bis 200 % mit 0,01 % Auflösung. Das 2,8-Zoll-TFT zeigt Spektrogramm, Werte, Farbdifferenzen, Pass/Fail-Ergebnis und Farbsimulation. Die weiße Referenztafel ist im Gerät integriert und vor Verschmutzung geschützt. Das Gehäuse ist laut Kern wackelfest, staubdicht und stoßfest.

Akku, Schnittstellen, Maße

Der Li-Ion-Akku (3.200 mAh) lädt über USB-C am mitgelieferten Netzteil (EU-Stecker), ein UK-Adapter ist optional erhältlich. Daten gehen per USB 2.0 oder Bluetooth an einen PC oder ein Mobilgerät. Das Gerät misst 188 x 94 x 68 mm und wiegt ca. 0,30 kg.

Typische Einsatzbereiche

• Kunststofftechnik: Farbabgleich von Spritzgussteilen und Granulat
• Lack- und Beschichtungsindustrie: Farbtonkontrolle und Farbabstand zur Vorgabe
• Möbelindustrie: Farbgleichheit von Oberflächen und Dekoren
• Verpackungsindustrie und Druckwesen: Farbmessung an Druckfarben und Substraten
• Textil- und Bekleidungsindustrie: Farbechtheit und Farbunterschiede an Geweben
• Kosmetikindustrie: Farbkontrolle an Produkten und Packmitteln

Kern beschreibt die Kennwerte als Mittel für vergleichende Messungen: Sie drücken keinen spezifischen Farbcode aus, machen Farbunterschiede aber klar erkennbar und dokumentierbar. Der Nutzer wählt vorab den Mess-Standard für sein Messobjekt, etwa für Textilien, Metall, Kunststoff oder Kosmetik.

Modelle im Überblick

Technische Details

Diese Werte gelten für beide Modelle. Abweichende Werte stehen in der Modelltabelle.

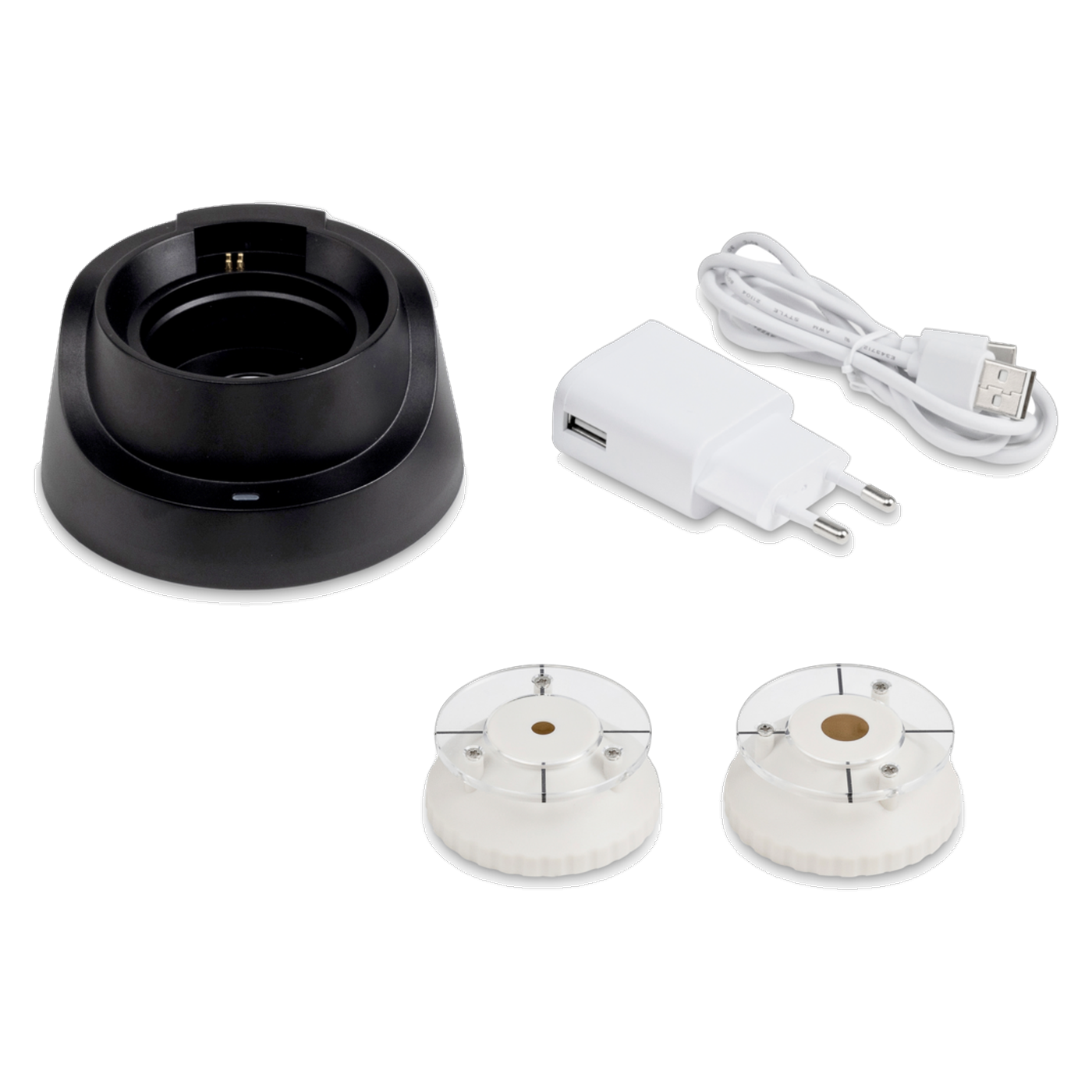

Lieferumfang

• Sauter JCS Farbspektrometer (JCS 100 oder JCS 200, je nach Modell) mit integrierter Weißreferenz
• Steckernetzteil mit EU-Stecker

Gewährleistung

Kern & Sohn gibt laut eigener Angabe 3 Jahre Gewährleistung auf diese Geräte. Kern gewährt 3 Jahre auf Produkte ab 500 € Listenpreis und 2 Jahre auf Produkte darunter sowie auf Komponenten; ausgenommen sind Verschleißteile wie Batterien und Akkus. Gewährleistungsreparaturen übernimmt Kern selbst oder ein Kern-Fachhändler.

Downloads

• Bedienungsanleitung Sauter JCS (PDF)

Regulatorische Informationen

Als Elektrogeräte fallen die Farbspektrometer unter das ElektroG. Der Hersteller Kern & Sohn GmbH ist unter der WEEE-Registrierungsnummer DE 80821200 eingetragen. Wie Altgeräte zurückgegeben werden, steht auf der Seite Umwelt und Entsorgung.

Individueller Bedarf und Beschaffungsservice

Der UK-Netzteiladapter und das Steckernetzteil FS-E07 sind ebenfalls erhältlich. Anfragen laufen über unseren Beschaffungsservice.
