Sauter HO 10K UCI-Härteprüfgerät HV 10 / 100 N

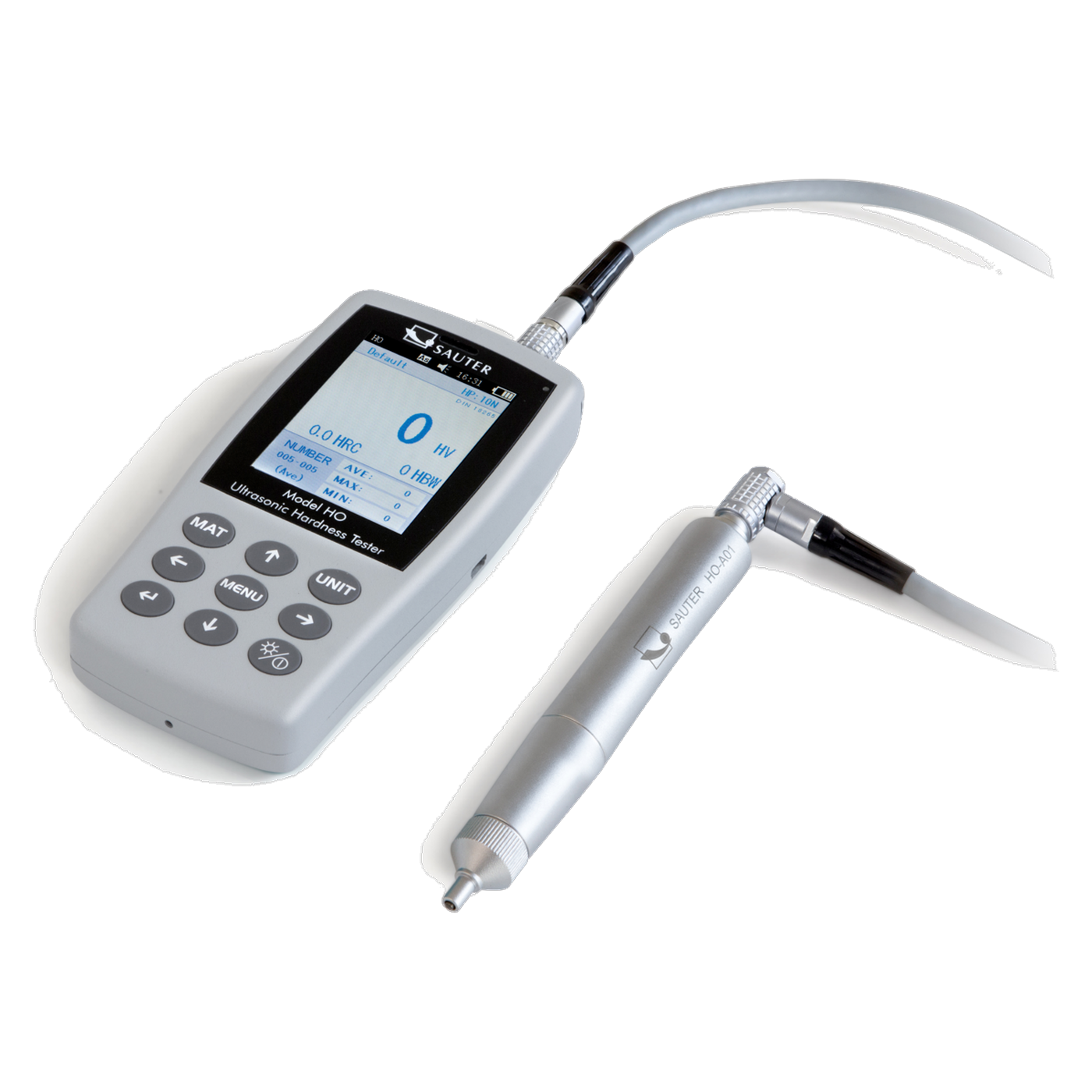

Mit dem Sauter HO misst man die Härte von Metall direkt am Bauteil, auch wenn es fest verbaut ist. Das mobile UCI-Härteprüfgerät besteht aus einer Displayeinheit und einer UCI-Sensoreinheit mit 18 mm Sondendurchmesser. Die vier Modelle unterscheiden sich in der Prüfkraft: HO 1K arbeitet mit 10 N (HV 1), HO 2K mit 20 N (HV 2), HO 5K mit 50 N (HV 5) und HO 10K mit 100 N (HV 10).

Messprinzip und Abgrenzung

Beim UCI-Verfahren schwingt ein Stab mit Ultraschallfrequenz und wird mit definierter Prüfkraft auf die Probe gedrückt. An seinem unteren Ende sitzt ein Vickers-Eindringkörper. Sobald dieser die Probe berührt, steigt die Resonanzfrequenz. Aus der Verschiebung ordnet das Gerät die zugehörige Vickershärte zu. Gegenüber Rockwell und Brinell ist die Prüfkraft kleiner, der Eindruck mikroskopisch klein; Kern spricht von einer nahezu zerstörungsfreien Prüfung. Gegenüber Vickers entfällt die optische Auswertung des Eindrucks, deshalb lässt sich auch an einem fest verbauten Werkstück messen. Gegenüber dem Leeb-Verfahren spielt das Eigengewicht des Prüfobjekts kaum eine Rolle.

Das Prüfobjekt sollte nach Angaben von Kern mindestens 300 g wiegen (100 g mit optionalem Stützring), mindestens 2 mm dick sein und eine Prüffläche von etwa 5 x 5 mm haben.

Messbereiche und Einstellung

Alle Modelle messen 80 bis 1.599 HV, 20,3 bis 68 HRC, 41 bis 100 HRB, 79 bis 618 HB und 255 bis 2.180 MPa Zugfestigkeit. Bei Rockwell A gilt 61 bis 85,6 HRA, beim HO 1K 37 bis 85 HRA. Kern gibt die Messgenauigkeit mit ± 3 % bei HV, ± 1,5 HR und ± 3 % bei HB an. Das Gerät lässt sich auf normierte Härtevergleichsplatten einstellen oder auf bis zu 20 Referenzwerte. Dann sind verschiedene Werkstoffe messbar, ohne dass man jedes Mal neu justieren muss. Ein Härtevergleichsblock (ca. 61 HRC) liegt bei.

Speicher, Statistik und Akku

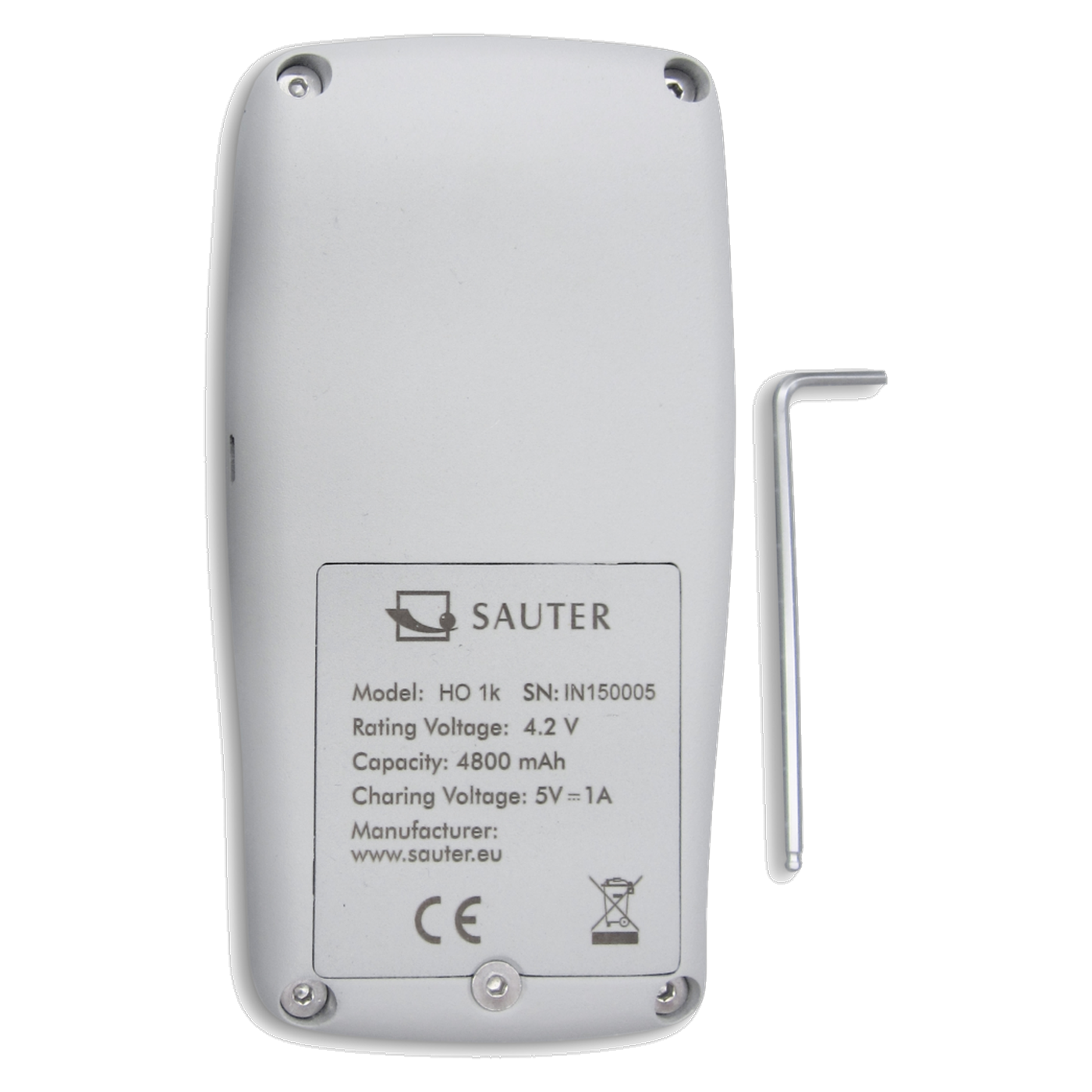

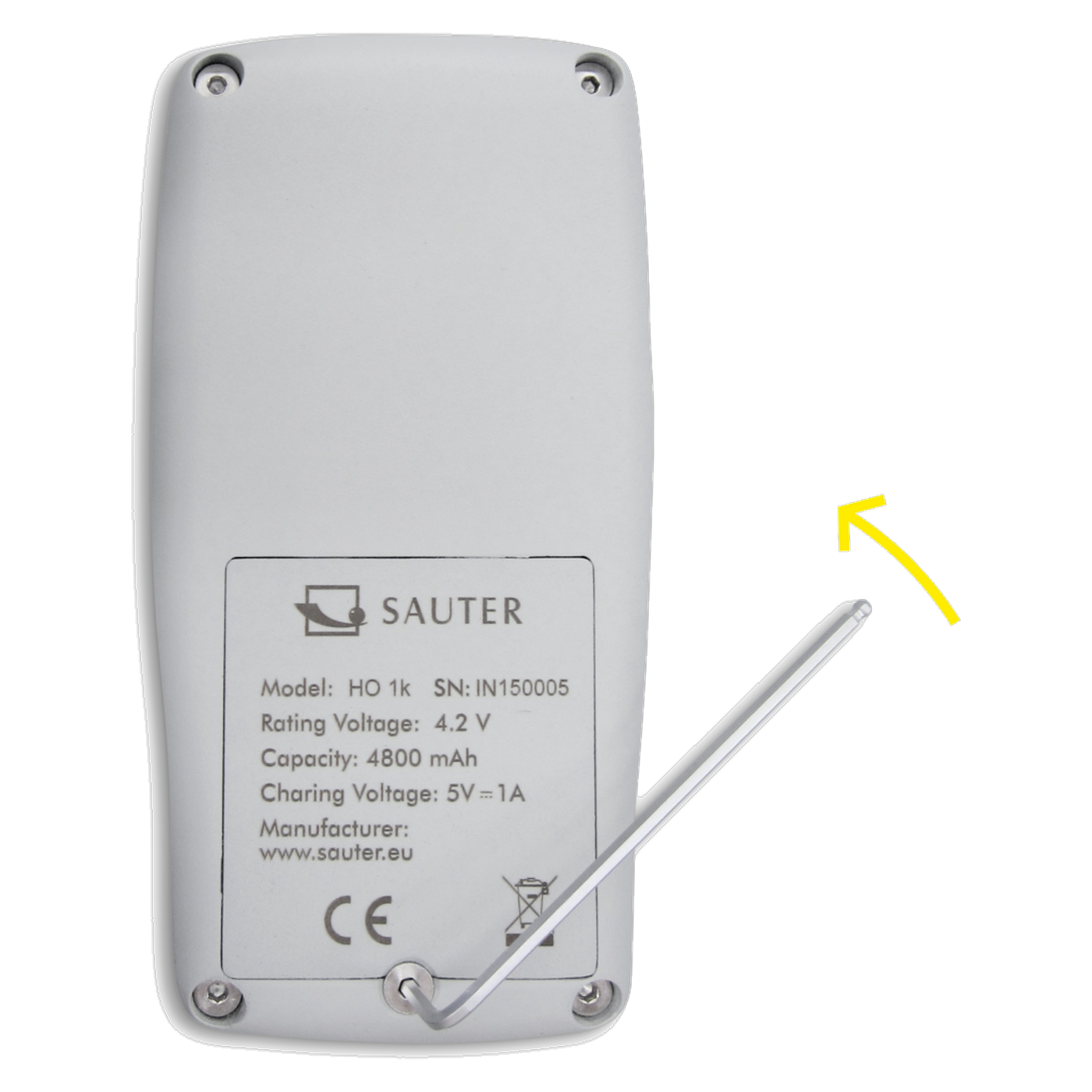

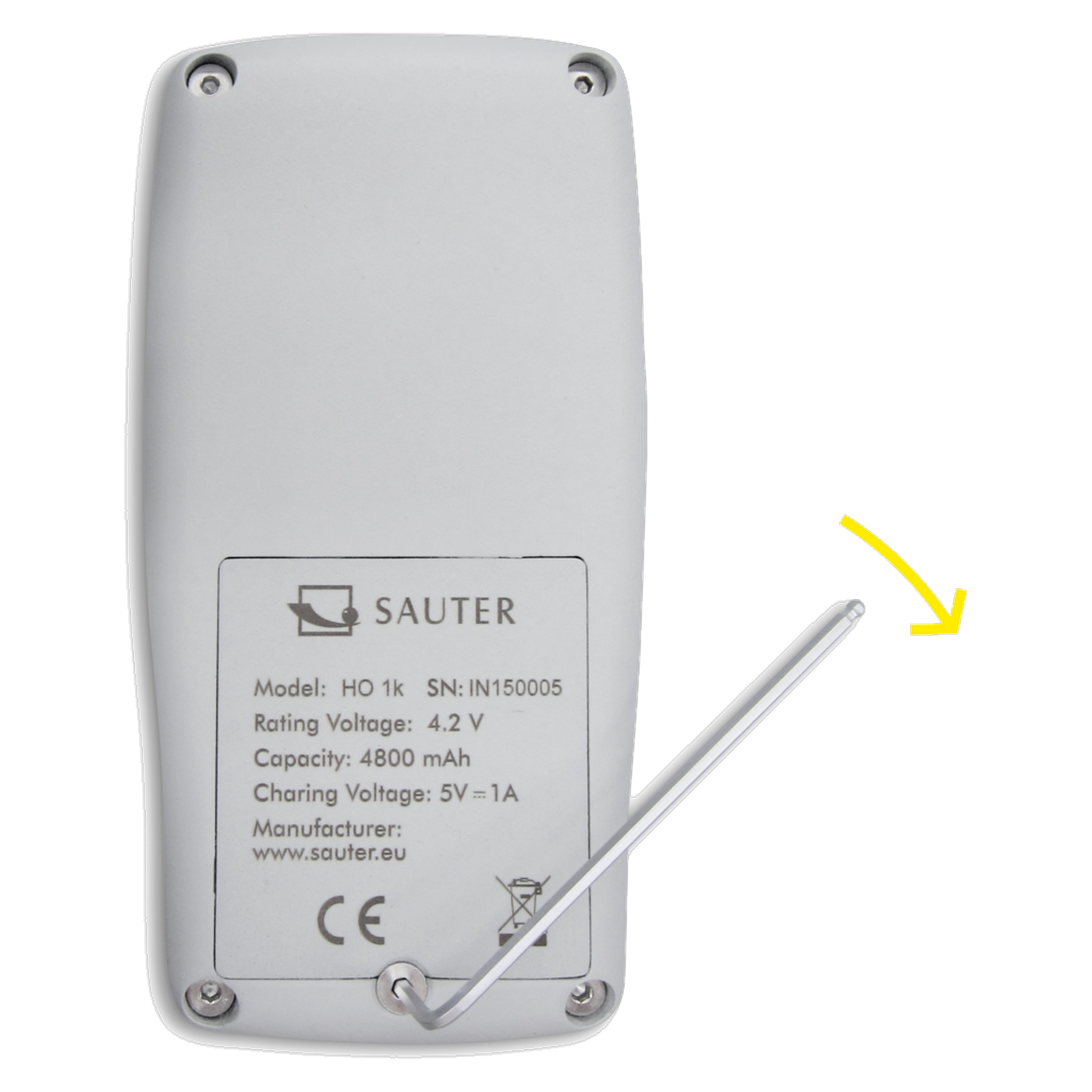

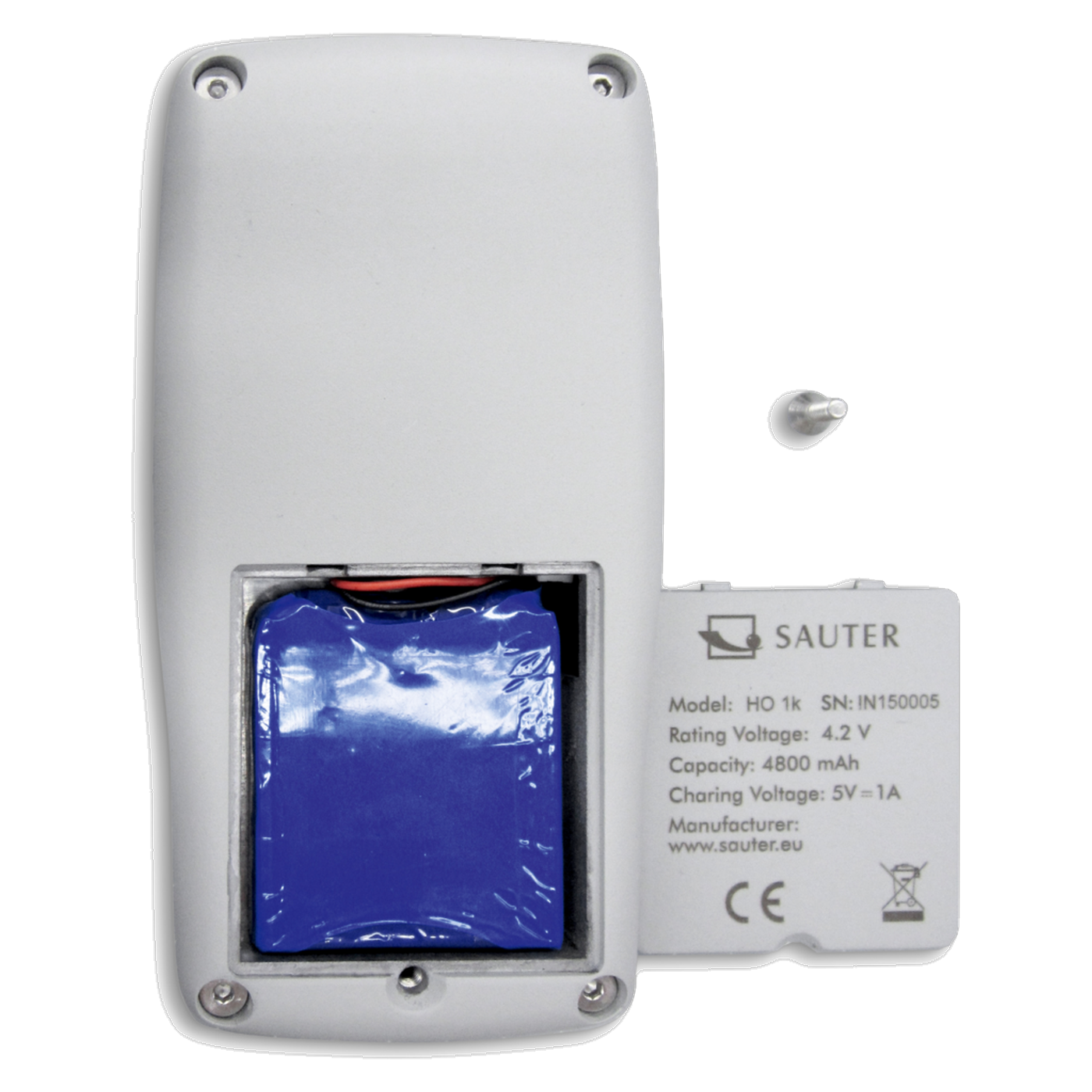

Der Speicher hält bis zu 1.000 Messwertgruppen mit je 20 Einzelwerten. Die Mini-Statistik zeigt Ergebnis, Anzahl der Messungen, Maximum, Minimum, Mittelwert und Standardabweichung. Die Daten gehen über USB an einen PC, die Software dafür gehört zum Lieferumfang. Ein Li-Ion-Akku ist eingebaut. Er läuft laut Kern bis zu 6 h mit und bis zu 12 h ohne Hinterleuchtung, geladen wird etwa 8 h. Im Akkubetrieb schaltet sich das Gerät nach 30 min selbst ab.

Typische Einsatzbereiche

• Maschinenbau und Feinmechanik: Härte von Schweißpunkten, Stanzteilen und Schmiedeteilen
• Automobilindustrie: Prüfen von Zahnradflanken und Kugellagern
• Werkzeug- und Formenbau: Gusswerkzeuge und Formteile nach Wärmebehandlung
• Luft- und Raumfahrt sowie Medizintechnik: Härteprüfung kleiner Bauteile
• Forschung und Entwicklung: Härteprüfung an Proben und Gussteilen

Mit der Prüfkraft ändert sich die Größe des Eindrucks: Je kleiner die Prüfkraft, desto kleiner der Eindruck. Soll ein Wert mit bestehenden Vickers-Prüfungen verglichen werden, sollte die Prüfkraft zur bisherigen Prüfung passen.

Modelle im Überblick

Technische Details

Diese Werte gelten für alle Modelle. Abweichende Werte stehen in der Modelltabelle.

Lieferumfang

• Sauter HO Displayeinheit und UCI-Sensoreinheit
• Härtevergleichsblock (ca. 61 HRC)
• USB-Kabel
• Steckernetzteil mit EU-Stecker
• Software zur Übertragung der gespeicherten Daten an den PC

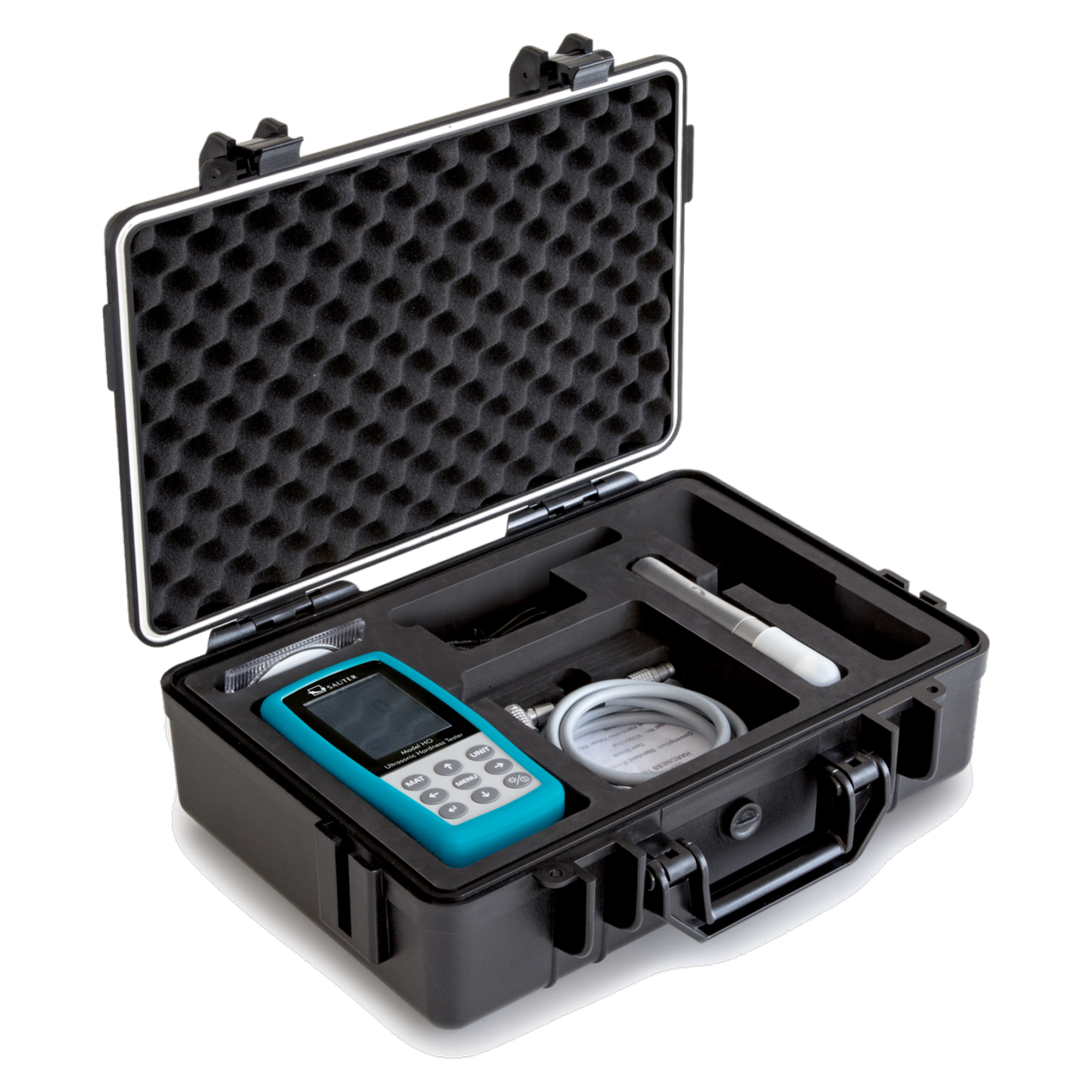

• Transportkoffer

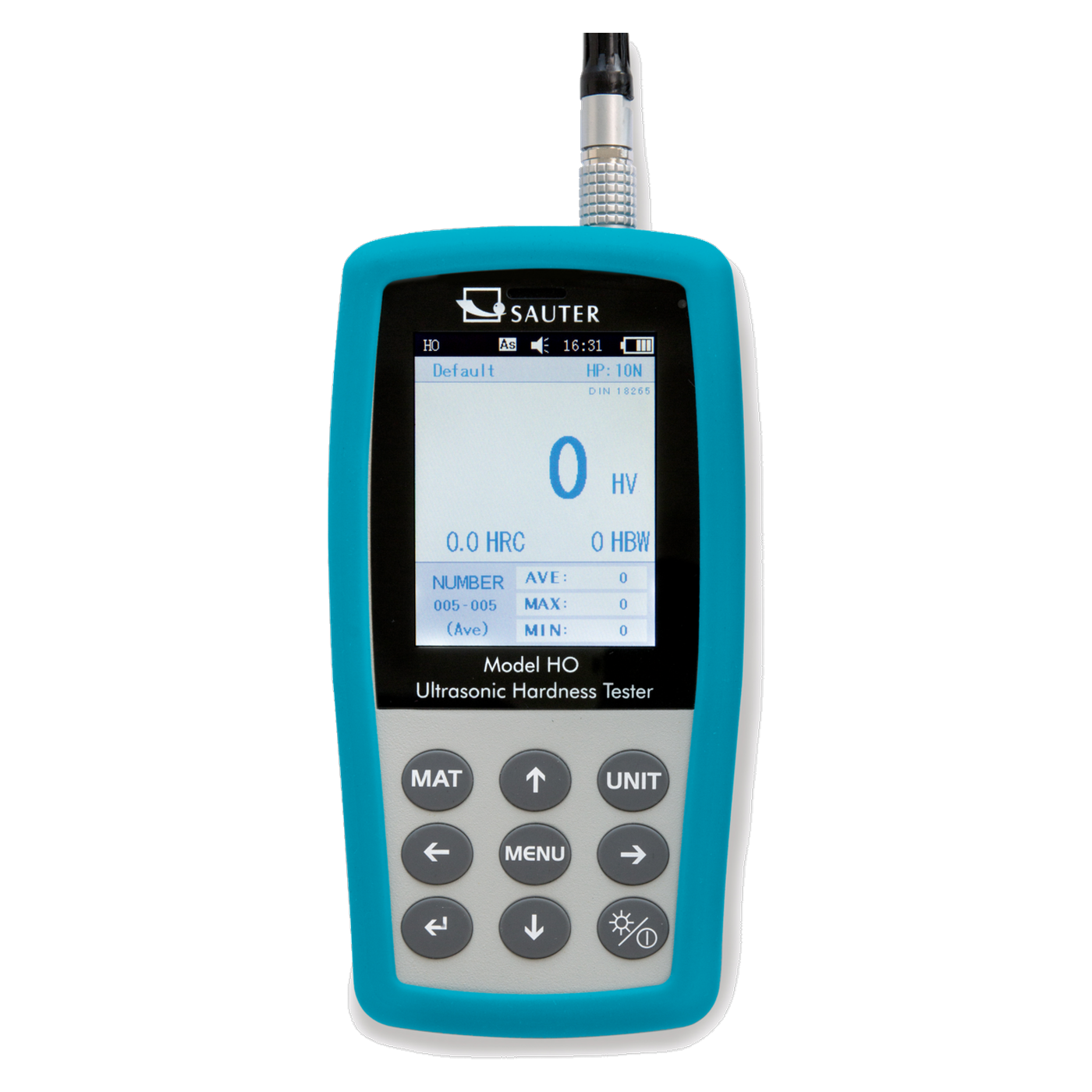

• Schutzhülle (türkis)

Werkskalibrierschein

Ein Werkskalibrierschein (Art.-Nr. 961-270) ist separat bestellbar.

Gewährleistung

Kern & Sohn gibt laut eigener Angabe 3 Jahre Gewährleistung auf dieses Gerät. Kern gewährt 3 Jahre auf Produkte ab 500 € Listenpreis und 2 Jahre auf Produkte darunter sowie auf Komponenten; ausgenommen sind Verschleißteile wie Batterien und Akkus. Gewährleistungsreparaturen übernimmt Kern selbst oder ein Kern-Fachhändler.

Downloads

• Bedienungsanleitung Sauter HO (PDF)

Regulatorische Informationen

Als Elektrogeräte fallen die Prüfgeräte unter das ElektroG. Der Hersteller Kern & Sohn GmbH ist unter der WEEE-Registrierungsnummer DE 80821200 eingetragen. Wie Altgeräte zurückgegeben werden, steht auf der Seite Umwelt und Entsorgung.

Individueller Bedarf und Beschaffungsservice

Weitere UCI-Sonden sind ebenfalls erhältlich: HO-A01 (HV 1), HO-A02 (HV 2), HO-A14 (HV 10) und die motorisierten Sonden HO-A15 (HV 0,3), HO-A16 (HV 0,5) und HO-A17 (HV 0,8). Dazu kommen Stützringe (HO-A04, HO-A05, HO-A06), der Prüfstand HO-A08 und Härtevergleichsplatten (HO-A09 für 28 bis 35 HRC, HO-A10 für 38 bis 43 HRC, HO-A11 für 48 bis 53 HRC, HO-A12 für 58 bis 63 HRC). Anfragen laufen über unseren Beschaffungsservice.
