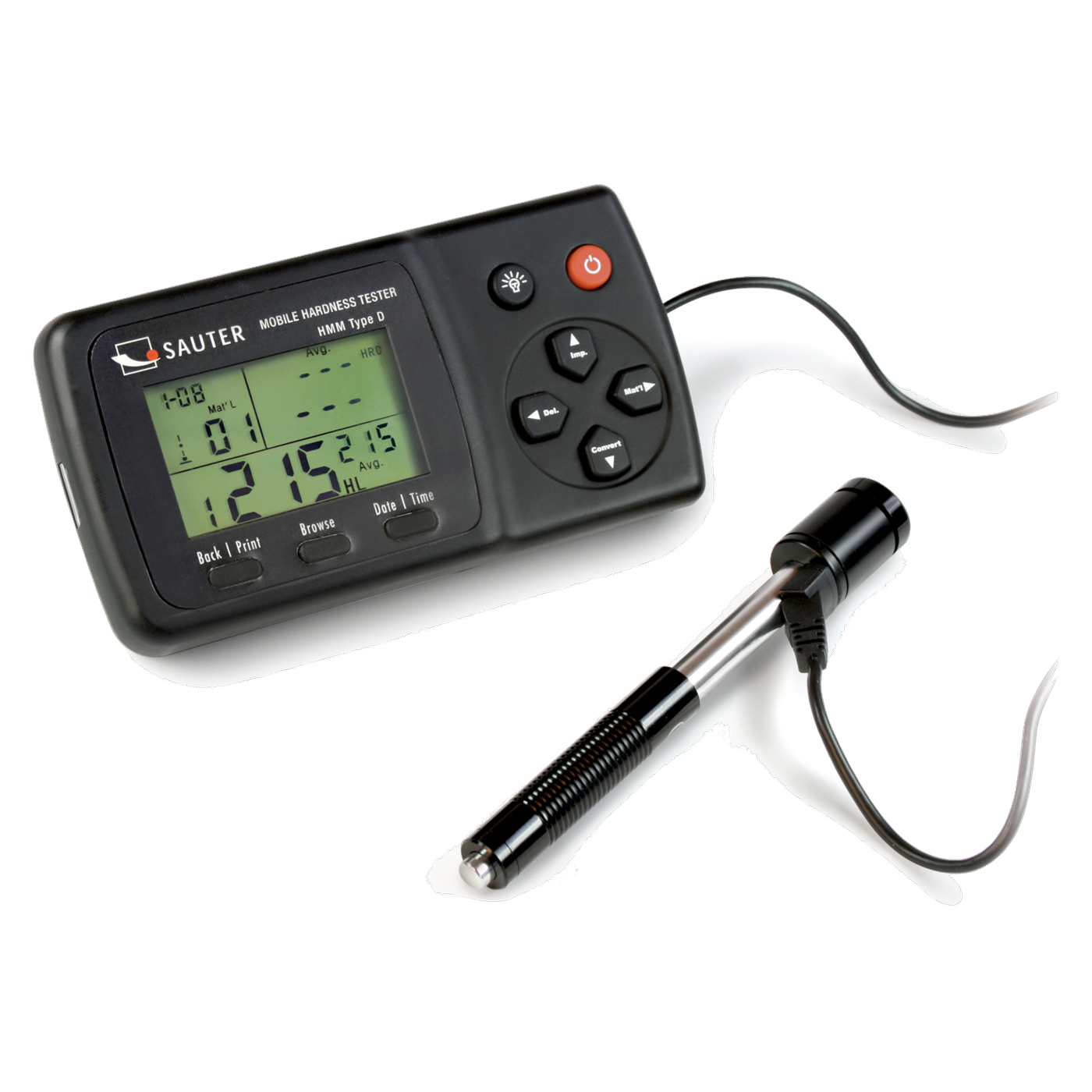

Sauter HMM-NP mobiles Leeb-Härteprüfgerät, 170 bis 960 HLD, Sensor D, mit Härtevergleichsblock

Das Sauter HMM-NP misst die Härte von Metallen nach dem Leeb-Verfahren in einem kompakten Kunststoffgerät mit externem Rückprallsensor Typ D. Es deckt 170 bis 960 HLD ab und liest auf 1 HL ab. Das Gerät rechnet Messwerte automatisch in HV, HB, HRB, HRC und die Zugfestigkeit in MPa um. Ein Härtevergleichsblock (790 ± 40 HL) und ein Tragekoffer gehören zum Lieferumfang. Die Bezeichnung NP steht laut Kern für die Ausführung ohne Drucker, die übrigen Merkmale entsprechen dem Modell HMM.

So funktioniert die Leeb-Messung

Im Rückprallsensor schnellt ein Prüfkörper per Feder gegen das Prüfobjekt. Je nach Härte nimmt das Objekt einen Teil der Bewegungsenergie auf. Das Gerät misst die Geschwindigkeitsverminderung und wandelt sie in einen Leeb-Härtewert um. Eine automatische Kompensierungsfunktion gleicht die Prüfrichtung aus, deshalb sind Messungen in alle Richtungen (360°) möglich. Die Messgenauigkeit beträgt laut Kern ± 1 % bei 800 HLD (± 6 HLD).

Voraussetzungen an das Prüfobjekt

Laut Kern muss das Prüfobjekt mindestens 3 mm dick sein, bei fester Kopplung auf einer massiven Unterlage genügt ein Gewicht von 2 kg. Der kleinste Krümmungsradius (konkav oder konvex) beträgt 50 mm, mit Stabilisierungsring 10 mm. Die Zugfestigkeit gibt das Gerät für Stahl im Bereich von 375 bis 2.639 MPa an. Der Härtevergleichsblock dient als Standard zur Justierung des Geräts.

Speicher und Anzeige

Der interne Speicher hält bis zu 9 Messwerte. Die Mini-Statistik zeigt Messwert, Durchschnittswert, Messrichtung, Datum und Uhrzeit an. Das LCD zeigt die Werte in der gewählten Einheit an. Das Gerät läuft mit drei Batterien AAA (1,5 V), die zum Lieferumfang gehören, und schaltet sich nach 3 min selbst ab.

Typische Einsatzbereiche

• Automobilindustrie: Härtekontrolle an Wellen und Gussteilen
• Metallverarbeitung und Stahlbau: Härteprüfung an Blechen und Konstruktionsteilen
• Energie- und Kraftwerkindustrie: Prüfung von Anlagenteilen vor Ort
• Öl- und Gasindustrie: Härteprüfung an Armaturen und Rohrleitungen
• Luft- und Raumfahrt: Prüfung von Metallbauteilen

Das HMM-NP eignet sich für Prüfer, die ein leichtes Gerät (0,25 kg) mit Zugfestigkeitsumwertung brauchen und die Messwerte nicht ausdrucken. Wer Werte per USB an einen PC übertragen will, sollte zu den Modellen HK-D oder HN-D schauen.

Technische Details

Lieferumfang

• Sauter HMM-NP Leeb-Härteprüfgerät (ohne Drucker)
• Externer Rückprallsensor Typ D
• Härtevergleichsblock (790 ± 40 HL)
• 3 Batterien AAA (1,5 V)
• Tragekoffer

Kalibrierung

Ein Werkskalibrierschein (Art.-Nr. 961-131) ist separat bestellbar. Für den Härtevergleichsblock gibt es einen eigenen Werkskalibrierschein (Art.-Nr. 961-132).

Gewährleistung

Kern & Sohn gibt laut eigener Angabe 3 Jahre Gewährleistung auf dieses Gerät. Kern gewährt 3 Jahre auf Produkte ab 500 € Listenpreis und 2 Jahre auf Produkte darunter sowie auf Komponenten; ausgenommen sind Verschleißteile wie Batterien und Akkus. Gewährleistungsreparaturen übernimmt Kern selbst oder ein Kern-Fachhändler.

Downloads

• Bedienungsanleitung Sauter HMM (PDF)

Regulatorische Informationen

Als Elektrogerät fällt das Härteprüfgerät unter das ElektroG. Der Hersteller Kern & Sohn GmbH ist unter der WEEE-Registrierungsnummer DE 80821200 eingetragen. Wie Altgeräte zurückgegeben werden, steht auf der Seite Umwelt und Entsorgung.

Individueller Bedarf und Beschaffungsservice

Die Härtevergleichsplatten AHMO D02 (790 ± 40 HL), AHMO D03 (630 ± 40 HL) und AHMO D04 (530 ± 40 HL) sowie die Aufsatzringe AHMR 01 sind ebenfalls erhältlich. Anfragen laufen über unseren Beschaffungsservice.
