Sauter HK-D mobiles Leeb-Härteprüfgerät, 170 bis 960 HLD, Sensor D, Speicher für 600 Messgruppen

Das Sauter HK-D ist ein mobiles Leeb-Härteprüfgerät im Aluguss-Gehäuse mit externem Rückprallsensor Typ D. Es misst Metalle direkt am Bauteil im Bereich von 170 bis 960 HLD bei einer Ablesbarkeit von 1 HL. Die Messwerte lassen sich in Rockwell, Vickers und Brinell umwerten. Ein Speicher für 600 Messgruppen, eine Grenzwertfunktion mit Signal und eine USB-Schnittstelle gehören zum Gerät.

Mobil statt Tischgerät

Nach Kern-Angabe ist das HK-D flexibler einsetzbar als stationäre Tischgeräte und Geräte mit internem Sensor. Der Sensor ist extern und wird an das Prüfobjekt gesetzt. Eine automatische Kompensierungsfunktion gleicht die Prüfrichtung aus, so dass in alle Richtungen (360°) gemessen werden kann. Auf massiver Unterlage und bei fester Kopplung genügen laut Kern ein Prüfobjekt ab 3 mm Dicke und ab 2 kg Gewicht. Der kleinste Krümmungsradius beträgt 50 mm, mit Stabilisierungsring 10 mm.

Speicher, Statistik und Grenzwerte

Im internen Speicher liegen bis zu 600 Messgruppen mit je bis zu 32 Einzelwerten, aus denen das Gerät den Durchschnittswert der Gruppe bildet. Die Mini-Statistik zeigt Messwert, Durchschnittswert, Messrichtung, Datum und Uhrzeit. Für Serienprüfungen lassen sich ein oberer und ein unterer Grenzwert programmieren, ein akustisches und ein optisches Signal melden Überschreitungen. Die Ergebnisse gehen per USB an einen PC.

Anzeige und Härteumwertung

Das hinterleuchtete Matrix-Display (Grafik-LCD, Ziffernhöhe 11 mm) zeigt alle relevanten Funktionen auf einen Blick. Das Messergebnis wird automatisch in die gewählten Härteeinheiten umgewertet: HL, HV, HB, HRB und HRC. Die Messgenauigkeit beträgt laut Kern ± 1 % bei 800 HLD (± 6 HLD).

Externe Sensoren und Zubehör

Das HK-D arbeitet mit dem mitgelieferten Sensor Typ D. Für andere Prüfaufgaben sind weitere externe Rückprallsensoren erhältlich: Typ C, Typ D+15, Typ DL und Typ G (AHMR C, AHMR D+15, AHMR DL, AHMR G), dazu ein Ersatz-Schlagkörper (AHMO D01) und Aufsatzringe (AHMR 01).

Typische Einsatzbereiche

• Automobilindustrie: Härtekontrolle an Wellen, Zahnrädern und Gussteilen
• Metallverarbeitung und Stahlbau: Härte von Bauteilen und Schweißverbindungen vor Ort
• Energie- und Kraftwerkindustrie: Prüfung großer Anlagenteile ohne Ausbau
• Öl- und Gasindustrie: Härtekontrolle an Rohrleitungen und Armaturen
• Luft- und Raumfahrt: Härteprüfung an Metallbauteilen

Wer Bauteile prüft, die sich nicht auf einen Tisch legen lassen, findet im HK-D ein Gerät mit Handsensor.

Technische Details

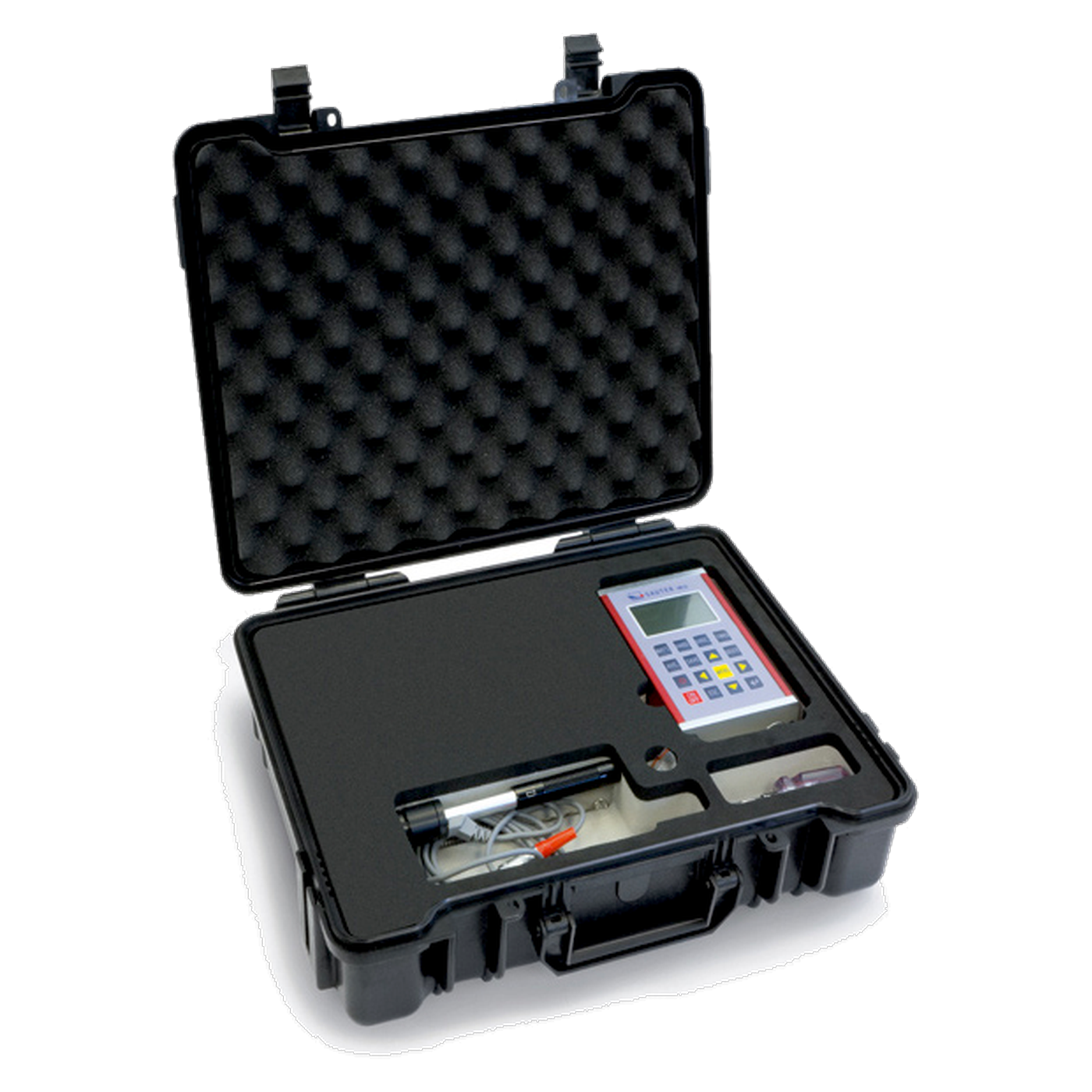

Lieferumfang

• Sauter HK-D Leeb-Härteprüfgerät
• Externer Rückprallsensor Typ D
• Tragekoffer

Ein Werkskalibrierschein (Art.-Nr. 961-131) ist separat bestellbar.

Gewährleistung

Kern & Sohn gibt laut eigener Angabe 3 Jahre Gewährleistung auf dieses Gerät. Kern gewährt 3 Jahre auf Produkte ab 500 € Listenpreis und 2 Jahre auf Produkte darunter sowie auf Komponenten; ausgenommen sind Verschleißteile wie Batterien und Akkus. Gewährleistungsreparaturen übernimmt Kern selbst oder ein Kern-Fachhändler.

Downloads

• Bedienungsanleitung Sauter HK (PDF)

Regulatorische Informationen

Als Elektrogerät fällt das Härteprüfgerät unter das ElektroG. Der Hersteller Kern & Sohn GmbH ist unter der WEEE-Registrierungsnummer DE 80821200 eingetragen. Wie Altgeräte zurückgegeben werden, steht auf der Seite Umwelt und Entsorgung.

Individueller Bedarf und Beschaffungsservice

Die externen Rückprallsensoren AHMR C, AHMR D, AHMR D+15, AHMR DL und AHMR G, der Schlagkörper AHMO D01, die Aufsatzringe AHMR 01, die Härtevergleichsplatten AHMO D02 (790 ± 40 HL) und AHMO D03 (630 ± 40 HL) sowie das USB-Kabel FL-A01 sind ebenfalls erhältlich. Anfragen laufen über unseren Beschaffungsservice.
