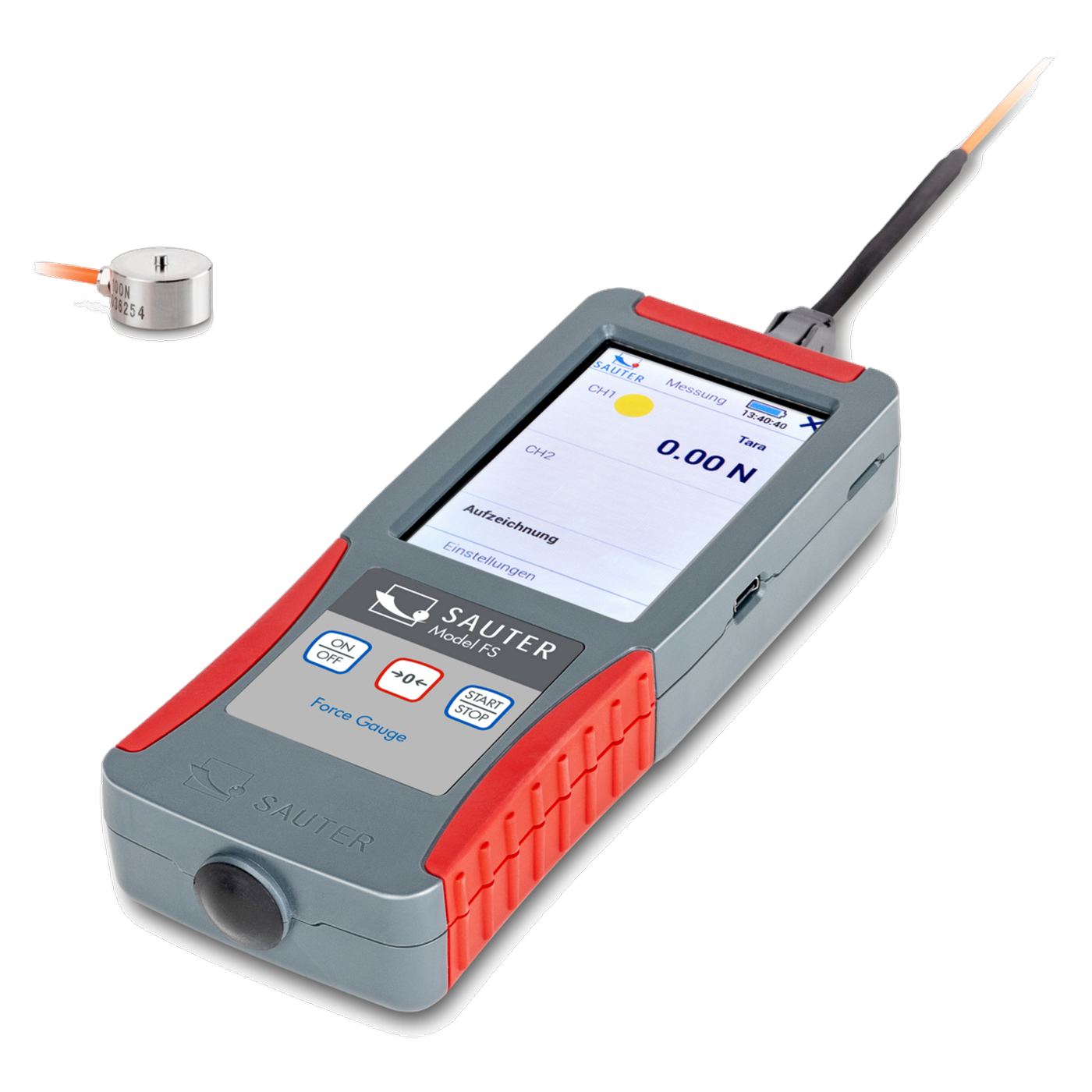

Sauter FS 2-500OY1 Kraftmessgeräte-Set mit Knopfmesszelle, Druckkraft, 500 N / 0,1 N

Die Sauter FS OY1 sind Kraftmessgeräte-Sets für Druckkräfte von 500 N bis 20 kN auf engem Raum. Sie bestehen aus dem Kraftmessgerät FS 2 und einer Miniatur-Knopfmesszelle der Reihe CO (Typ Y1) aus rostfreiem Edelstahl. Vier Modelle stehen zur Wahl: FS 2-500OY1 (500 N, 0,1 N Ablesbarkeit), FS 2-2KOY1 (2 kN, 0,4 N), FS 2-5KOY1 (5 kN, 1 N) und FS 2-20KOY1 (20 kN, 4 N). Die Zellen messen nur Druck und haben kompakte Maße von 20 x 12 mm bis 30 x 18 mm.

Kompakte Messzelle

Die Knopfmesszellen sind klein: Beim FS 2-500OY1 und FS 2-2KOY1 messen sie 20 x 12 mm, beim FS 2-5KOY1 26 x 15 mm und beim FS 2-20KOY1 30 x 18 mm (rund). Damit passen sie in Spalte, unter Federn oder in Vorrichtungen, in denen für größere Dosen kein Platz ist. Der Staub- und Spritzwasserschutz entspricht IP65. Als Genauigkeitsklasse nennt Kern OIML G5 mit einem kombinierten Fehler von 0,5 % F.S.

Das FS 2 als Anzeigegerät

Das FS 2 wird über einen 3,5-Zoll-Touchscreen mit Touchpen bedient und hat zwei Messkanäle, die sich auf vier erweitern lassen. Die Daten der Zelle sind im Stecker gespeichert. Das Gerät kennt also Messbereich und Kennwerte, sobald man die Zelle einsteckt. Es zeigt laufende Werte (Track), erfasst Spitzenwerte und prüft gegen eine Toleranz. Die Messfrequenz liegt bei bis zu 1.000 Hz je Kanal.

Daten, Justierung, Akku

Der Gerätespeicher fasst 16 GB. Die Daten gehen über USB-C an einen PC, außerdem versorgt der Anschluss das Gerät. Man justiert mit zwei Gewichten oder numerisch. Der Li-Ion-Akku läuft laut Kern bis zu 8 h ohne und 5 h mit Hinterleuchtung, geladen wird ca. 8 h. Netzteil, USB-Kabel Typ C und Gerät liegen im Systainer T-LOC.

Typische Einsatzbereiche

• Prüflabore: Druckkraftmessung an kleinen Proben und in Prüfvorrichtungen
• Forschung und Entwicklung: Kraftmessung dort, wo wenig Einbauraum ist
• Automobilindustrie: Prüfen von Anpress- und Schließkräften an Bauteilen
• Wartung und Instandhaltung: Kontrolle kleiner Anpress- und Federkräfte
• Kunststofftechnik: Druckprüfung an Kunststoffteilen und Dichtungen

Diese Serie misst nur Druck. Für Zug und Druck mit kleinen Zellen gibt es die Serie OY2 bis 1 kN, darüber die Serien RY1 und SP1.

Modelle im Überblick

Technische Details

Diese Werte gelten für alle Modelle. Abweichende Werte stehen in der Modelltabelle.

Lieferumfang

• Kraftmessgerät Sauter FS 2 mit Touchpen
• Miniatur-Knopfmesszelle (Modell je Set, siehe Tabelle), fertig konfiguriert
• Steckernetzteil mit EU-Stecker
• USB-Kabel Typ C
• System-Koffer (Systainer T-LOC)

Kalibrierung

Werkskalibrierscheine und DAkkS-Kalibrierscheine für Druckkraft sind je Messbereich als eigene Artikel erhältlich. Die Artikelnummern stehen in der Modelltabelle. Das Kalibrierverfahren der DAkkS-Scheine ist DKD-R 3-3 (Ablauf A). Der Werkskalibrierschein für das FS 2-20KOY1 gilt laut Kern für 5 kN bis 20 kN.

Gewährleistung

Kern & Sohn gibt laut eigener Angabe 3 Jahre Gewährleistung auf diese Geräte. Kern gewährt 3 Jahre auf Produkte ab 500 € Listenpreis und 2 Jahre auf Produkte darunter sowie auf Komponenten; ausgenommen sind Verschleißteile wie Batterien und Akkus. Gewährleistungsreparaturen übernimmt Kern selbst oder ein Kern-Fachhändler.

Downloads

• Bedienungsanleitung Sauter FS OY1 (PDF)

Regulatorische Informationen

Als Elektrogeräte fallen die Kraftmessgeräte-Sets unter das ElektroG. Der Hersteller Kern & Sohn GmbH ist unter der WEEE-Registrierungsnummer DE 80821200 eingetragen. Wie Altgeräte zurückgegeben werden, steht auf der Seite Umwelt und Entsorgung.

Individueller Bedarf und Beschaffungsservice

Weitere Messzellen der Typen CO, CR und CS, Drehmomentsensoren der Reihe DC, das A/D-Wandler-Modul FS 34, der Transportkoffer FS TKZ, Schraubspannklemmen (AC 14), Klemmen der Reihe AE (AE 01 bis AE 07) und der Netzteiladapter YKA-01 für UK sind ebenfalls erhältlich. Die Software AFH LD (Kraft-Weg) und Sauter Readout dienen der Datenübertragung. Welche Teile zum Set passen, klärt die Anfrage. Anfragen laufen über unseren Beschaffungsservice.
