Sauter FM 5 digitales Kraftmessgerät für Zug und Druck, 5 N / 0,002 N

Produktinformationen "Sauter FM 5 digitales Kraftmessgerät für Zug und Druck, 5 N / 0,002 N"

Die Sauter FM sind digitale Kraftmessgeräte für Zug- und Druckkräfte mit grafikunterstütztem Display. Es gibt 13 Modelle von 5 N bis 20 kN. Acht Modelle (FM 5 bis FM 1K) haben die Messzelle im Gerät, fünf Modelle (FM 1K EXT, FM 3K, FM 5K, FM 10K, FM 20K) arbeiten mit einer externen Messzelle für große Kräfte. Alle haben einen Datenspeicher für 500 Messwerte, eine Grenzwertfunktion und eine Messfrequenz von 1.000 Hz.

Interne oder externe Messzelle

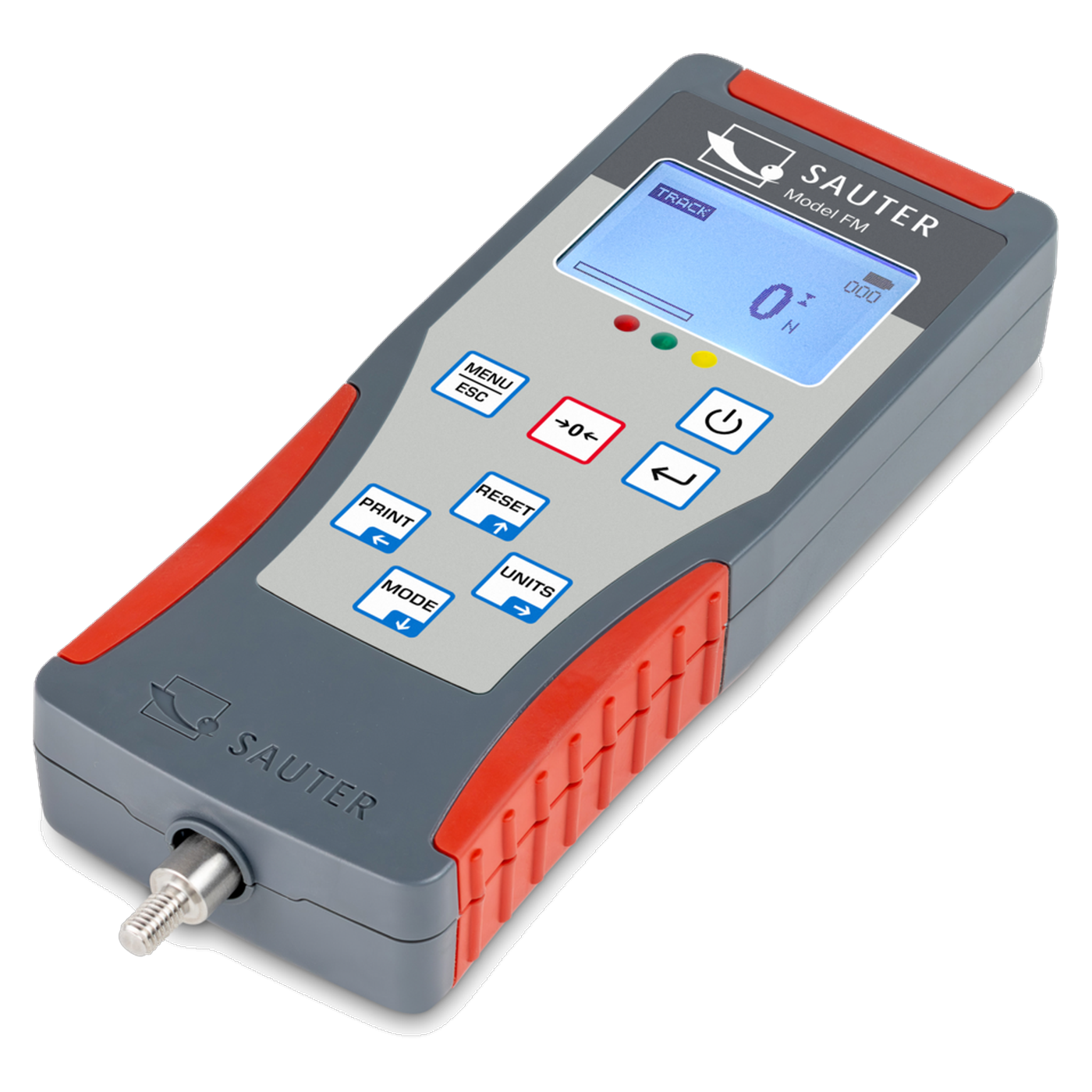

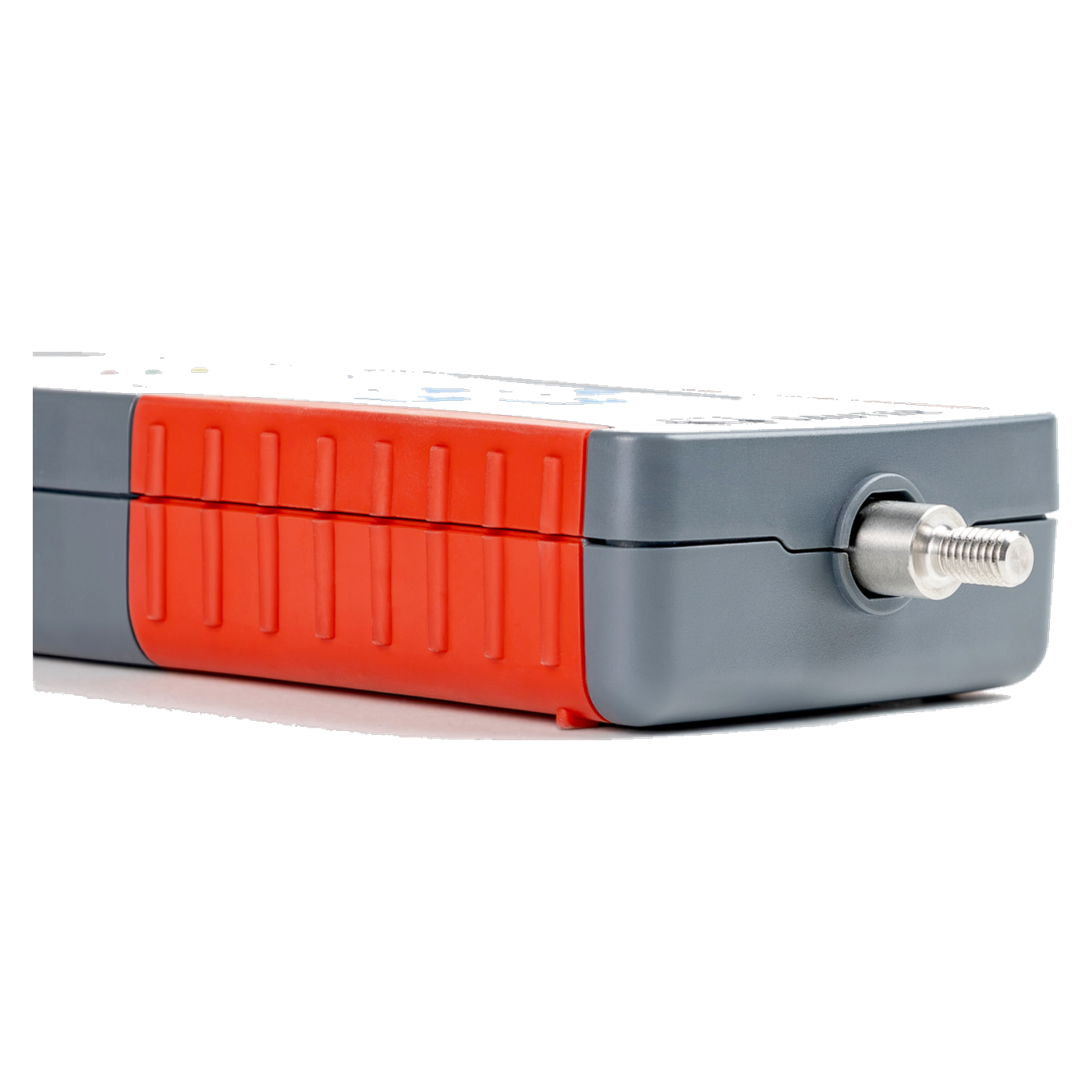

Bei den Modellen FM 5 bis FM 1K sitzt die Messzelle im Gehäuse. Ein Haken nimmt die Last auf, ein Außengewinde M6 dient zur Montage von Aufsätzen. Diese Geräte lassen sich an alle Sauter-Prüfstände bis 5 kN montieren. Die Modelle FM 1K EXT bis FM 20K haben eine separate Messzelle mit Gewindebohrung M12 für Krafteinleitung und Kraftausleitung. Bei ihnen sitzt die Kraftmessung nicht im Anzeigegerät, die Zelle lässt sich getrennt davon einsetzen. Das FM 1K und das FM 1K EXT messen beide bis 1 kN mit 0,5 N Ablesbarkeit und unterscheiden sich in der Bauart.

Genauigkeit und Schutz

Die Messgenauigkeit beträgt laut Kern 0,2 % von Max, der Überlastschutz 120 % von Max. Das ist eine engere Genauigkeit als bei der Serie FE (0,3 %), dafür liegt der Überlastschutz niedriger (FE: 150 %). Man sollte die größte erwartete Kraft deshalb mit etwas Abstand zum Messbereich wählen. Die Ablesbarkeit reicht von 0,002 N beim FM 5 bis 10 N beim FM 20K.

Display, Kapazitätsanzeige und Speicher

Das hinterleuchtete LCD lässt sich drehen. Eine Kapazitätsanzeige zeigt als ansteigendes Leuchtband, wie viel vom Messbereich noch frei ist. Das Gerät zeigt wahlweise den Spitzenwert (Peak-Hold) oder fortlaufend den aktuellen Wert (Track). Der interne Speicher nimmt bis zu 500 Messwerte auf. Als Einheiten stehen N, kN, kgf und lbf zur Wahl.

Grenzwerte und Datenübertragung

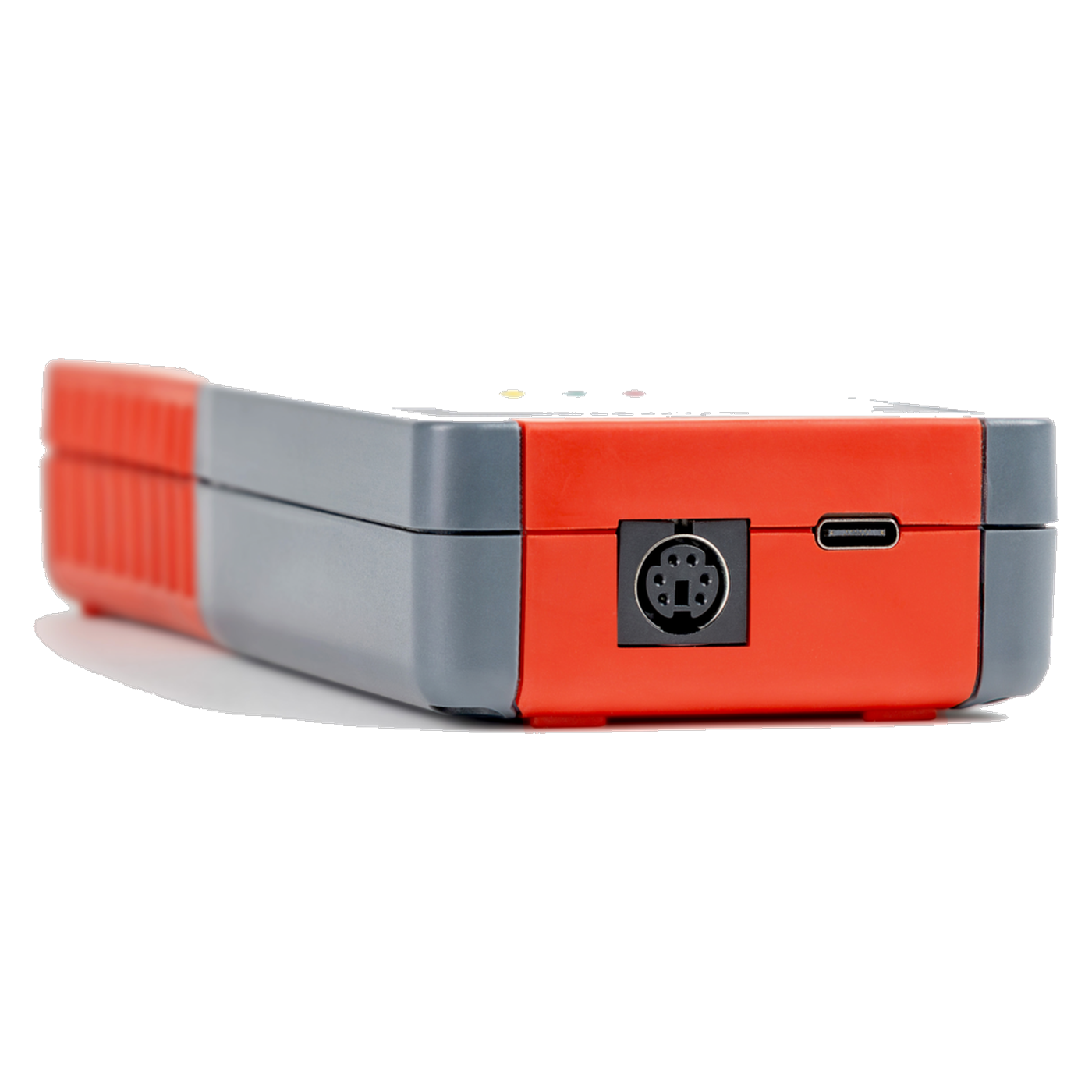

Für Gut/Schlecht-Prüfungen stellt man einen oberen und einen unteren Grenzwert ein, getrennt für Zug und Druck. Ein optisches Signal meldet die Über- oder Unterschreitung. Die Daten gehen über USB-C an einen PC, laut Kern mit ca. 25 Messwerten pro Sekunde. Zusätzlich gibt es einen PS/2-Anschluss zur Gerätekopplung. Für Kraft-Zeit-Messungen ist die Software AFH FAST, für Kraft-Weg-Messungen die Software AFH LD erhältlich, bei den Modellen mit externer Messzelle die Software Sauter Readout.

Akku

Der NiMH-Akku läuft laut Datenblatt bis zu 10 h ohne und bis zu 8 h mit Hinterleuchtung, die Ladezeit beträgt ca. 8 h. Geladen wird über den USB-C-Anschluss mit dem mitgelieferten Netzadapter (100 V bis 240 V). Der Akku ist fest eingebaut.

Typische Einsatzbereiche

Prüflabore: Zug- und Druckprüfungen, Messreihen mit Speicher und Datenübertragung
Forschung und Entwicklung: Kraftmessung an Mustern, Kraft-Zeit- und Kraft-Weg-Verläufe mit Software
Automobilindustrie: Prüfung von Steck-, Abzugs- und Betätigungskräften
Wartung und Instandhaltung: Kontrolle von Spann-, Feder- und Haltekräften
Kunststofftechnik: Kraftprüfung an Kunststoffteilen mit den Modellen mit interner Messzelle

Bis 1 kN reicht ein Modell mit interner Messzelle. Wer 3 kN bis 20 kN messen oder die Messzelle getrennt vom Display einsetzen will, nimmt eines der externen Modelle.

Modelle im Überblick

Modell	Messzelle	Messbereich (Max)	Ablesbarkeit (d)	Maße Messzelle (B x T x H)	Werkskalibrierschein Zug / Druck / Zug und Druck	DAkkS-Kalibrierschein Zug / Druck / Zug und Druck
FM 5	intern	5 N	0,002 N	im Gerät	961-161 / 961-261 / 961-361	963-161 / 963-261 / 963-361
FM 10	intern	10 N	0,005 N	im Gerät	961-161 / 961-261 / 961-361	963-161 / 963-261 / 963-361
FM 20	intern	20 N	0,01 N	im Gerät	961-161 / 961-261 / 961-361	963-161 / 963-261 / 963-361
FM 50	intern	50 N	0,02 N	im Gerät	961-161 / 961-261 / 961-361	963-161 / 963-261 / 963-361
FM 100	intern	100 N	0,05 N	im Gerät	961-161 / 961-261 / 961-361	963-161 / 963-261 / 963-361
FM 200	intern	200 N	0,1 N	im Gerät	961-161 / 961-261 / 961-361	963-161 / 963-261 / 963-361
FM 500	intern	500 N	0,2 N	im Gerät	961-161 / 961-261 / 961-361	963-161 / 963-261 / 963-361
FM 1K	intern	1 kN	0,5 N	im Gerät	961-162 / 961-262 / 961-362	963-162 / 963-262 / 963-362
FM 1K EXT	extern	1 kN	0,5 N	72 x 64 x 20 mm	961-162 / 961-262 / 961-362	963-162 / 963-262 / 963-362
FM 3K	extern	3 kN	1 N	70 x 60 x 24 mm	961-163 / 961-263 / 961-363	963-163 / 963-263 / 963-363
FM 5K	extern	5 kN	2 N	70 x 60 x 24 mm	961-163 / 961-263 / 961-363	963-163 / 963-263 / 963-363
FM 10K	extern	10 kN	5 N	70 x 60 x 24 mm	961-164 / 961-264 / 961-364	963-164 / 963-264 / 963-364
FM 20K	extern	20 kN	10 N	70 x 64 x 25 mm	961-164 / 961-264 / 961-364	963-164 / 963-264 / 963-364

Technische Details

Diese Werte gelten für alle Modelle. Abweichende Werte stehen in der Modelltabelle.

Kraftrichtungen	Zug und Druck
Messgenauigkeit (Kern)	0,2 % von Max
Überlastschutz	120 % von Max
Messfrequenz	1.000 Hz
Einheiten	N, kN, kgf, lbf
Funktionen	Grenzwertfunktion in Zug- und Druckrichtung mit optischem Signal, Peak-Hold, Track, Kapazitätsanzeige
Speicher	500 Messwerte
Schnittstellen	USB-C, PS/2; Übertragungsrate ca. 25 Messwerte pro Sekunde
Krafteinleitung	interne Messzelle: Haken, Außengewinde M6; externe Messzelle: Gewindebohrung M12
Display	LCD, drehbar, hinterleuchtet
Gehäuse Anzeigegerät	ABS Kunststoff, 71 x 31 x 180 mm (B x T x H)
Akku	NiMH, 750 mAh, Ladezeit ca. 8 h, Betriebsdauer 10 h ohne und 8 h mit Hinterleuchtung
Laden	USB-C, Netzadapter 100 V bis 240 V
Umgebungstemperatur	15 °C bis 35 °C
Lagertemperatur	-10 °C bis 40 °C
Gewährleistung (Hersteller)	36 Monate laut Kern, ohne Verschleißteile

Lieferumfang

Sauter FM Kraftmessgerät mit eingebautem Akku
Netzadapter (USB-C)

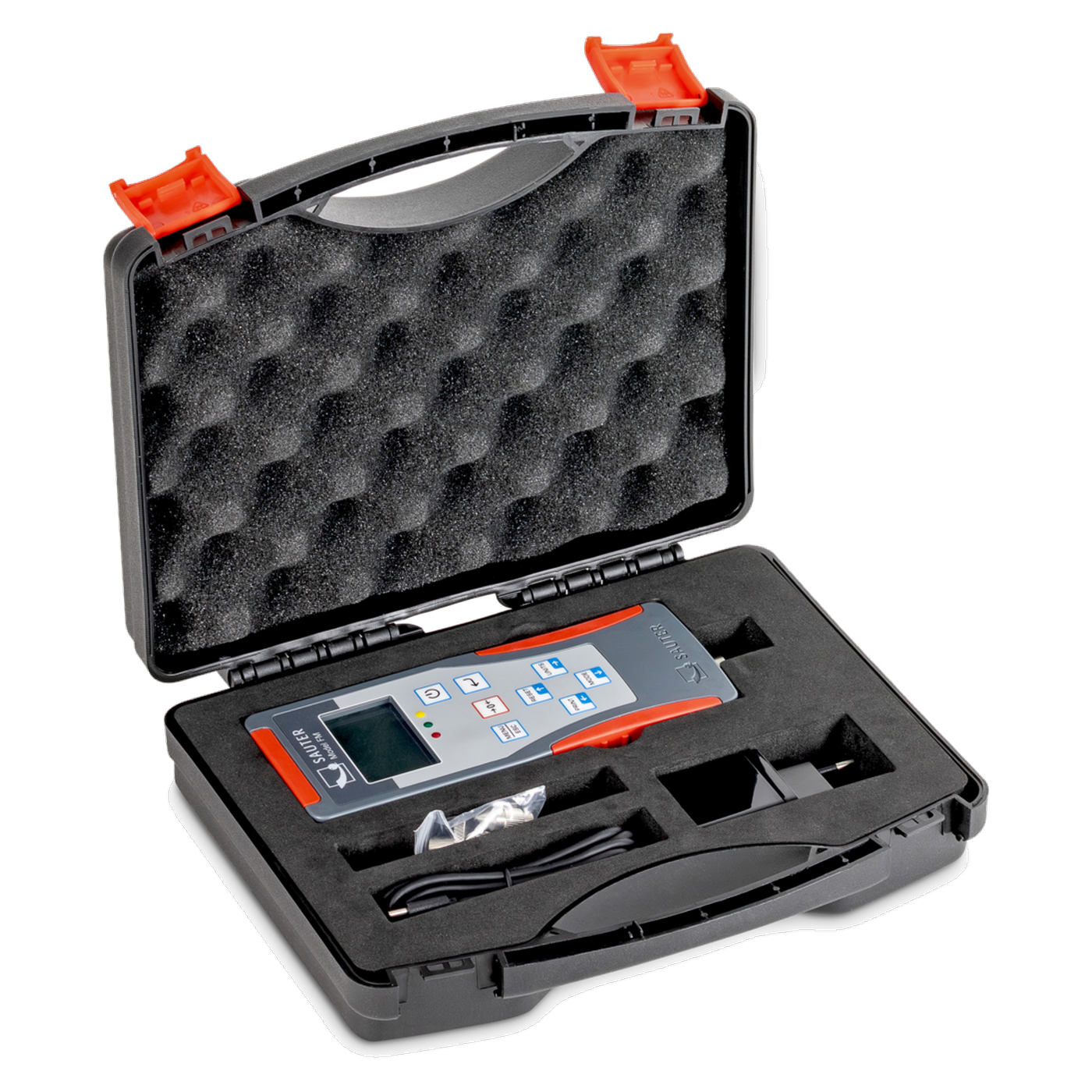

Modelle mit interner Messzelle: Standardaufsätze und Tragekoffer
Modelle mit externer Messzelle: externe Messzelle

Kalibrierung

Für die FM gibt es Werkskalibrierscheine und DAkkS-Kalibrierscheine, jeweils für Zug, für Druck oder für Zug und Druck. Die Artikelnummern je Modell stehen in der Modelltabelle. Das Kalibrierverfahren der DAkkS-Scheine ist DKD-R 3-3 (Ablauf A). Für FM 10K und FM 20K gelten die Scheine laut Kern für den Bereich von 5 kN bis 20 kN.

Gewährleistung

Kern & Sohn gibt laut eigener Angabe 3 Jahre Gewährleistung auf diese Geräte. Kern gewährt 3 Jahre auf Produkte ab 500 € Listenpreis und 2 Jahre auf Produkte darunter sowie auf Komponenten; ausgenommen sind Verschleißteile wie Batterien und Akkus. Gewährleistungsreparaturen übernimmt Kern selbst oder ein Kern-Fachhändler.

Downloads

Bedienungsanleitung Sauter FM (PDF)

Regulatorische Informationen

Als Elektrogeräte fallen die Kraftmessgeräte unter das ElektroG. Der Hersteller Kern & Sohn GmbH ist unter der WEEE-Registrierungsnummer DE 80821200 eingetragen. Wie Altgeräte zurückgegeben werden, steht auf der Seite Umwelt und Entsorgung.

Individueller Bedarf und Beschaffungsservice

Kugelköpfe (AC 02), Schraubspannklemmen (AC 14, AC 17, AC 22, AD 9001, AD 9005, AD 9016), Klemmen der Reihe AE (AE 01 bis AE 07, AE 500), der Haltegriff AFK 02, Adapter (AFM 05, AFM 06, AFM 07, AFM 12, AFM 15), der Ersatzakku FL-A03, das Kabel FL-A04, das Steckernetzteil FS-E07, der Nadeldrucker YKT-01, der Ersatzbildschirm RFL-3001 und die Displayfolie RFL-4001 sind ebenfalls erhältlich. Welche Teile zu welchem Modell passen, klärt die Anfrage. Anfragen laufen über unseren Beschaffungsservice.
