Sauter FH 100 EXT digitales Kraftmessgerät mit externer Messzelle, 100 N / 0,05 N

Die Sauter FH EXT sind digitale Kraftmessgeräte für Zug und Druck, bei denen die Messzelle als eigenes Bauteil über ein 2,5 m langes Kabel am Anzeigegerät hängt. So lässt sich die Zelle dort einsetzen, wo das Anzeigegerät nicht hinpasst, etwa im Prüfaufbau oder in engen Vorrichtungen. Die Serie hat vier Modelle für kleine Kräfte: FH 50 EXT (50 N, 0,01 N), FH 100 EXT (100 N, 0,05 N), FH 200 EXT (200 N, 0,1 N) und FH 500 EXT (500 N, 0,1 N). Zugösen, Druckplatten und ein Tragekoffer gehören zum Lieferumfang.

Messzelle für kleine Lasten

Die Geräte messen mit 2 kHz Messfrequenz und einer Genauigkeit von 0,5 % von Max. Der Überlastschutz beträgt 150 % von Max. Für die Krafteinleitung hat die Messzelle einen Haken und ein Außengewinde M6. Die Ablesbarkeit ist bei den kleinen Bereichen fein: Das FH 50 EXT zeigt 0,01 N an, das FH 100 EXT 0,05 N.

Grenzwerte, Speicher und Statistik

Für Gut/Schlecht-Prüfungen stellt man einen oberen und einen unteren Grenzwert ein, getrennt für Zug und Druck. Ein akustisches und ein optisches Signal melden die Über- oder Unterschreitung. Das Gerät zeigt wahlweise den Spitzenwert (Peak-Hold) oder den laufenden Wert (Track). Der interne Speicher nimmt bis zu 10 Messwerte auf. Das Mini-Statistik-Paket bildet daraus den Durchschnitt und zeigt Minimum, Maximum und die Anzahl n. Die Einheit lässt sich umschalten, unter anderem auf N und kgf.

Schnittstellen und Akku

USB und RS-232 gehören zur Serienausstattung. Über USB werden Daten übertragen und das Gerät mit Spannung versorgt, die Übertragungsrate an einen PC beträgt laut Kern ca. 25 Messwerte pro Sekunde. Der eingebaute NiMH-Akku läuft laut Kern bis zu 40 h ohne und bis zu 24 h mit Hinterleuchtung, die Ladezeit beträgt ca. 120 min. Geladen wird mit dem Steckernetzteil über die USB-C-Buchse. Eine Auto-Power-Off-Funktion schaltet das Gerät nach 1 bis 60 min ab. Das Display lässt sich drehen und ist hinterleuchtet.

Aufnehmer und Zubehör

Für die Krafteinleitung gibt es Klemmen, Kugelköpfe, Druckplatten und besondere Aufnehmer: einen konkaven (AC 45), einen flachen rechteckigen (AC 46) und einen runden (AC 47), jeweils bis 1 kN. Die Auswahl steht im Abschnitt zum Beschaffungsservice.

Typische Einsatzbereiche

• Prüflabore: Zug- und Druckprüfungen kleiner Kräfte mit Statistik
• Forschung und Entwicklung: Kraftmessung in Vorrichtungen und Prüfaufbauten
• Automobilindustrie: Prüfung von Betätigungs-, Steck- und Abzugskräften
• Wartung und Instandhaltung: Kontrolle von Feder- und Haltekräften
• Kunststofftechnik: Kraftprüfung an Verschlüssen und Kunststoffteilen

Wer die Messzelle im Gerät haben will, findet sie in den Serien FE und FM. Die FH EXT passt, wenn die Zelle getrennt vom Anzeigegerät sitzen soll.

Modelle im Überblick

Technische Details

Diese Werte gelten für alle Modelle. Abweichende Werte stehen in der Modelltabelle.

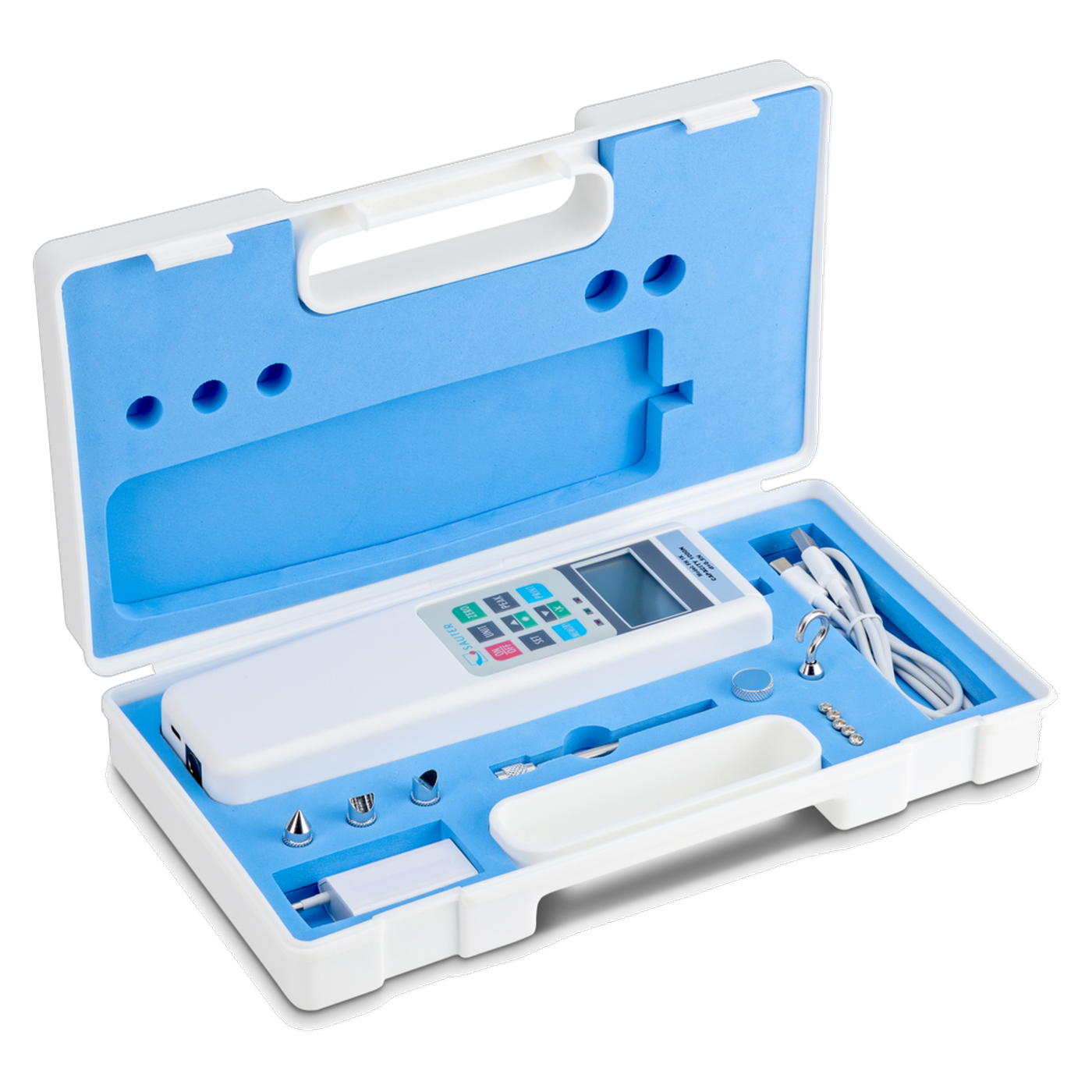

Lieferumfang

• Sauter FH EXT Kraftmessgerät mit externer Messzelle und eingebautem Akku
• Steckernetzteil
• Zugösen
• Druckplatten
• Tragekoffer

Kalibrierung

Für die FH EXT gibt es Werkskalibrierscheine (Art.-Nr. 961-161 für Zug, 961-261 für Druck, 961-361 für Zug und Druck) und DAkkS-Kalibrierscheine (963-161, 963-261, 963-361). Das Kalibrierverfahren der DAkkS-Scheine ist DKD-R 3-3 (Ablauf A).

Gewährleistung

Kern & Sohn gibt laut eigener Angabe 3 Jahre Gewährleistung auf diese Geräte. Kern gewährt 3 Jahre auf Produkte ab 500 € Listenpreis und 2 Jahre auf Produkte darunter sowie auf Komponenten; ausgenommen sind Verschleißteile wie Batterien und Akkus. Gewährleistungsreparaturen übernimmt Kern selbst oder ein Kern-Fachhändler.

Downloads

• Bedienungsanleitung Sauter FH EXT (PDF)

Regulatorische Informationen

Als Elektrogeräte fallen die Kraftmessgeräte unter das ElektroG. Der Hersteller Kern & Sohn GmbH ist unter der WEEE-Registrierungsnummer DE 80821200 eingetragen. Wie Altgeräte zurückgegeben werden, steht auf der Seite Umwelt und Entsorgung.

Individueller Bedarf und Beschaffungsservice

Schraubspannklemmen (AC 01, AC 03, AC 09, AC 12, AC 14, AC 18, AC 22, AD 9001, AD 9005, AD 9016, AE 500), der Kugelkopf AC 02, die Aufnehmer AC 45, AC 46 und AC 47, die Druckplatte AE 08, Klemmen der Reihe AE (AE 01 bis AE 07), Adapter (AFM 05, AFM 06, AFM 07, AFM 12, AFM 15), das RS-232-Kabel FH-A04, das Steckernetzteil FS-E07, die Netzteiladapter YKA-01 (UK) und YKA-02 (Reiseadapter), der Nadeldrucker YKT-01 sowie die Software AFH FAST (Kraft-Zeit) und AFH LD (Kraft-Weg) sind ebenfalls erhältlich. Welche Teile zu welchem Modell passen, klärt die Anfrage. Anfragen laufen über unseren Beschaffungsservice.
