Sauter FE 5 digitales Kraftmessgerät Zug und Druck, 5 N / 0,002 N
247,50 €
% UVP des Herstellers: 275,00 € 10% unter UVP des Herstellers
- Digitales Kraftmessgerät für Zug und Druck, Messbereich 5 N, Ablesbarkeit 0,002 N
- Messgenauigkeit 0,3 % von Max, Überlastschutz 150 %, Messfrequenz 1.000 Hz
- Grenzwertfunktion in Zug- und Druckrichtung mit akustischem und optischem Signal
- Peak-Hold- und Track-Funktion, drehbares LCD mit Hinterleuchtung, Einheiten N, kN, kgf, ozf, lbf
- NiMH-Akku bis 10 h, Laden über USB-C, Haken und Außengewinde M6
- Montierbar an alle Sauter-Prüfstände bis 1 kN, Tragekoffer im Lieferumfang
Produktinformationen "Sauter FE 5 digitales Kraftmessgerät Zug und Druck, 5 N / 0,002 N"

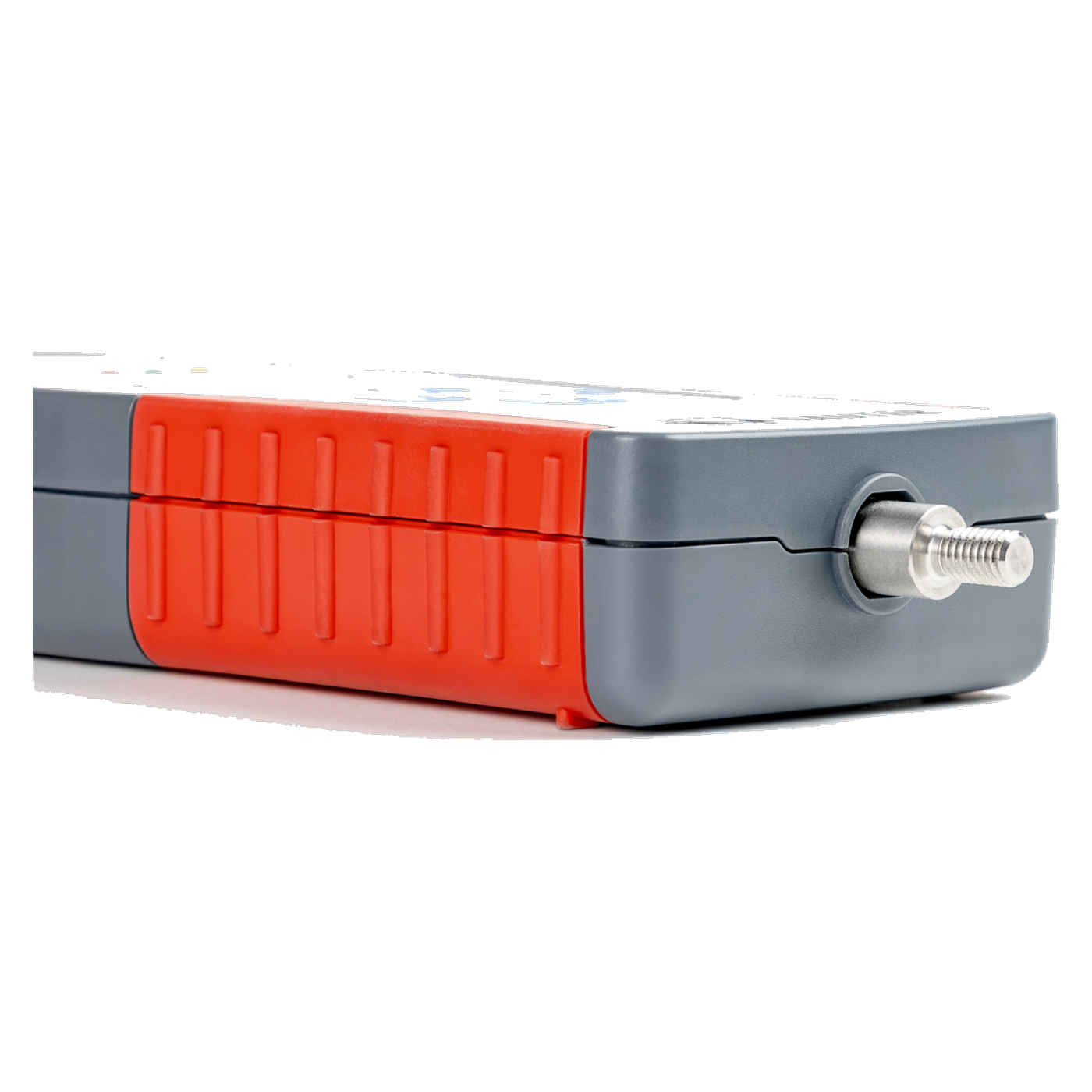

Die Sauter FE sind digitale Kraftmessgeräte für Zug- und Druckkräfte in acht Messbereichen von 5 N bis 1.000 N. Die Kraft wird von einer internen Messzelle erfasst, ein Haken nimmt die Last auf, und ein Außengewinde M6 dient zur Montage von Aufsätzen. Die Geräte haben eine Pass/Fail-Funktion mit einstellbaren Grenzwerten, ein drehbares LCD mit Hinterleuchtung und einen Akku, der über USB-C geladen wird. Die Modellnummer nennt nicht immer den Messbereich: FE 20 misst bis 25 N, FE 200 bis 250 N, FE 1K bis 1 kN.
Grenzwerte für Gut und Schlecht
Für Serienprüfungen stellt man einen oberen und einen unteren Grenzwert ein, getrennt für die Zug- und die Druckrichtung. Das Gerät meldet ein Überschreiten mit einem akustischen und einem optischen Signal. Damit prüft ein Mitarbeiter Teile, ohne jeden Wert ablesen zu müssen. Die Geräte zeigen wahlweise den Spitzenwert (Peak-Hold) oder fortlaufend den aktuellen Wert (Track).
Messbereich und Genauigkeit
Die Messgenauigkeit liegt laut Kern bei 0,3 % von Max, der Überlastschutz bei 150 % von Max. Die Messfrequenz beträgt 1.000 Hz, kurze Kraftspitzen werden also erfasst. Ein Gerät liest bei kleinen Kräften sehr fein ab: Das FE 5 zeigt 0,002 N, das FE 1K dagegen 0,5 N. Den Messbereich wählt man passend zur größten erwarteten Kraft, sie sollte unter Max liegen. Als Einheiten lassen sich N, kN, kgf, ozf und lbf wählen.
Bedienung und Anzeige

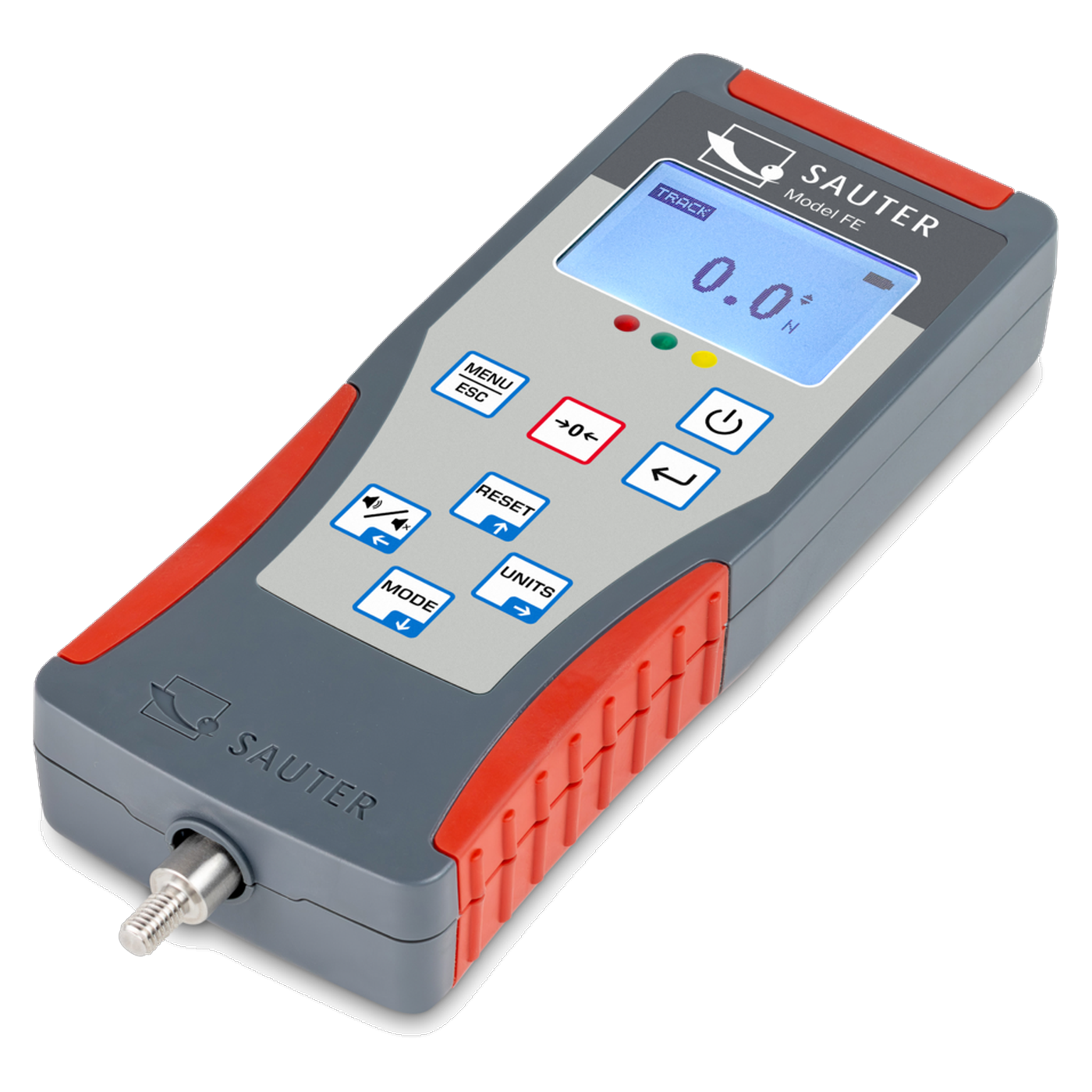

Das LCD lässt sich drehen und ist hinterleuchtet, so dass man das Gerät in beiden Richtungen lesen kann, etwa bei Kopf-unten-Montage am Prüfstand. Das ABS-Gehäuse ist 71 x 31 x 180 mm groß und wiegt ca. 0,35 kg. Kern beschreibt das Gehäuse als ergonomisch für sichere Bedienung.
Akku und Laden

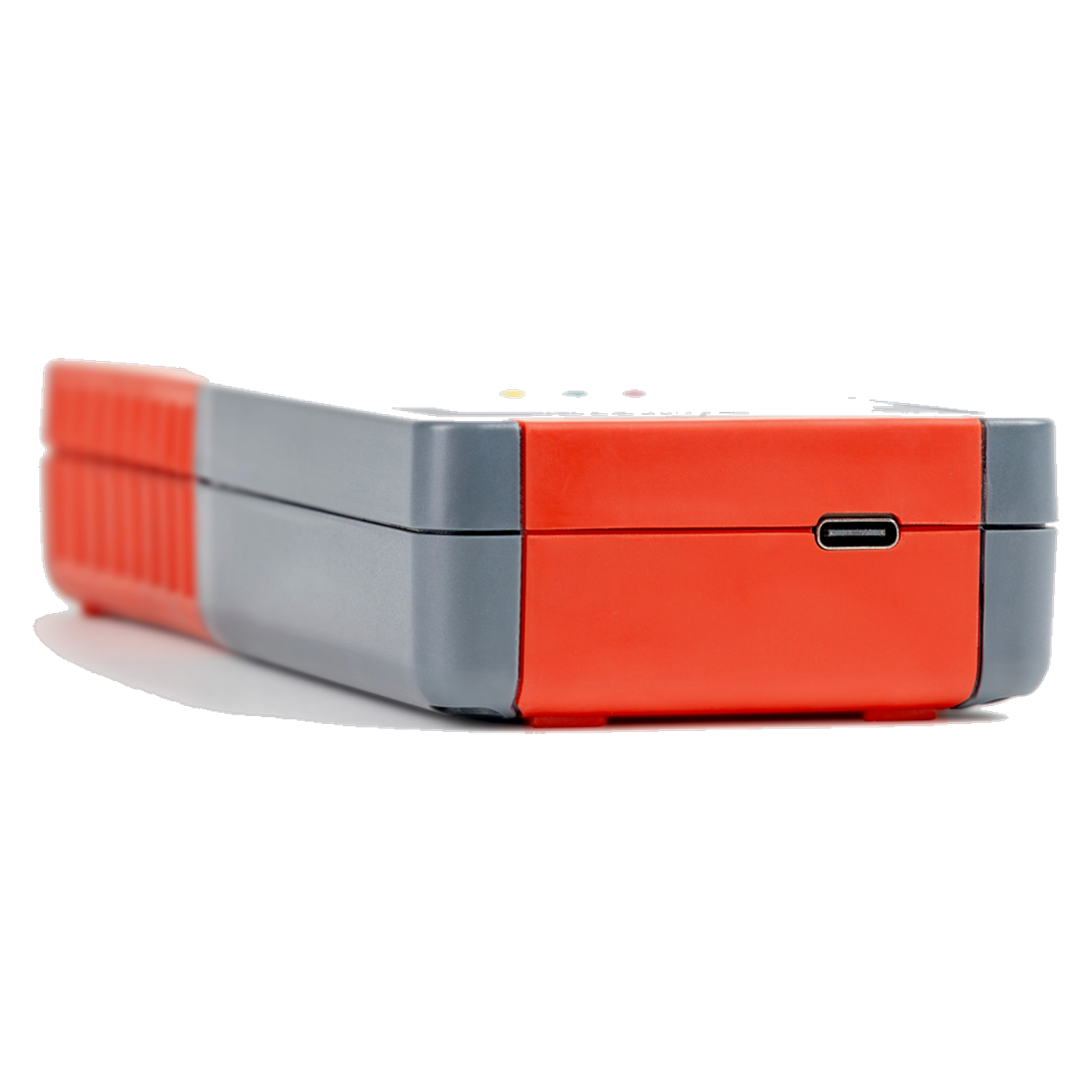

Der NiMH-Akku läuft laut Datenblatt bis zu 10 h ohne und bis zu 8 h mit Hinterleuchtung, die Ladezeit beträgt ca. 8 h. Geladen wird über den USB-C-Anschluss mit dem mitgelieferten USB-Steckernetzteil (100 V bis 240 V). Der Akku ist fest eingebaut.
Prüfstand und Aufsätze
Alle FE lassen sich an Sauter-Prüfständen bis 1 kN montieren. Für Zugversuche gibt es Klemmen und Spannzeuge, für Druckversuche Kugelköpfe. Aufsätze und Adapter sind ebenfalls erhältlich, die Auswahl steht im Abschnitt zum Beschaffungsservice.
Typische Einsatzbereiche
- Prüflabore: Zug- und Druckprüfungen an Bauteilen und Verbindungen
- Forschung und Entwicklung: Kraftmessungen an Prototypen und Mustern
- Automobilindustrie: Prüfung von Steck-, Abzugs- und Betätigungskräften
- Wartung und Instandhaltung: Kontrolle von Federkräften und Klemmkräften
- Kunststofftechnik: Kraftprüfung an Kunststoffteilen und Verschlüssen
Für kleine Kräfte unter 10 N sind FE 5 und FE 10 gedacht, für Betätigungskräfte im Bereich von 50 N bis 250 N FE 50 bis FE 200, bis 1 kN das FE 1K.
Modelle im Überblick
| Modell | Messbereich (Max) | Ablesbarkeit (d) | Überlastschutz |
|---|---|---|---|
| FE 5 | 5 N | 0,002 N | 150 % von Max |
| FE 10 | 10 N | 0,005 N | 150 % von Max |
| FE 20 | 25 N | 0,01 N | 150 % von Max |
| FE 50 | 50 N | 0,02 N | 150 % von Max |
| FE 100 | 100 N | 0,05 N | 150 % von Max |
| FE 200 | 250 N | 0,1 N | 150 % von Max |
| FE 500 | 500 N | 0,2 N | 150 % von Max |
| FE 1K | 1.000 N | 0,5 N | 150 % von Max |
Technische Details
Diese Werte gelten für alle Modelle. Abweichende Werte stehen in der Modelltabelle.
| Kraftrichtungen | Zug und Druck |
| Messgenauigkeit (Kern) | 0,3 % von Max |
| Messfrequenz | 1.000 Hz |
| Einheiten | N, kN, kgf, ozf, lbf |
| Funktionen | Grenzwertfunktion in Zug- und Druckrichtung mit Signal, Peak-Hold, Track |
| Lastaufnahme | Haken, Außengewinde M6 |
| Display | LCD, drehbar, hinterleuchtet |
| Gehäuse | ABS Kunststoff, 71 x 31 x 180 mm (B x T x H) |
| Akku | NiMH, 750 mAh, Ladezeit ca. 8 h, Betriebsdauer 10 h ohne und 8 h mit Hinterleuchtung |
| Laden | USB-C, USB-Steckernetzteil 100 V bis 240 V |
| Umgebungstemperatur | 15 °C bis 35 °C |
| Lagertemperatur | -10 °C bis 40 °C |
| Nettogewicht | ca. 0,35 kg |
| Gewährleistung (Hersteller) | 24 Monate laut Kern, ohne Verschleißteile |
Lieferumfang
- Sauter FE Kraftmessgerät mit eingebautem Akku
- USB-Steckernetzteil
- Standardaufsätze

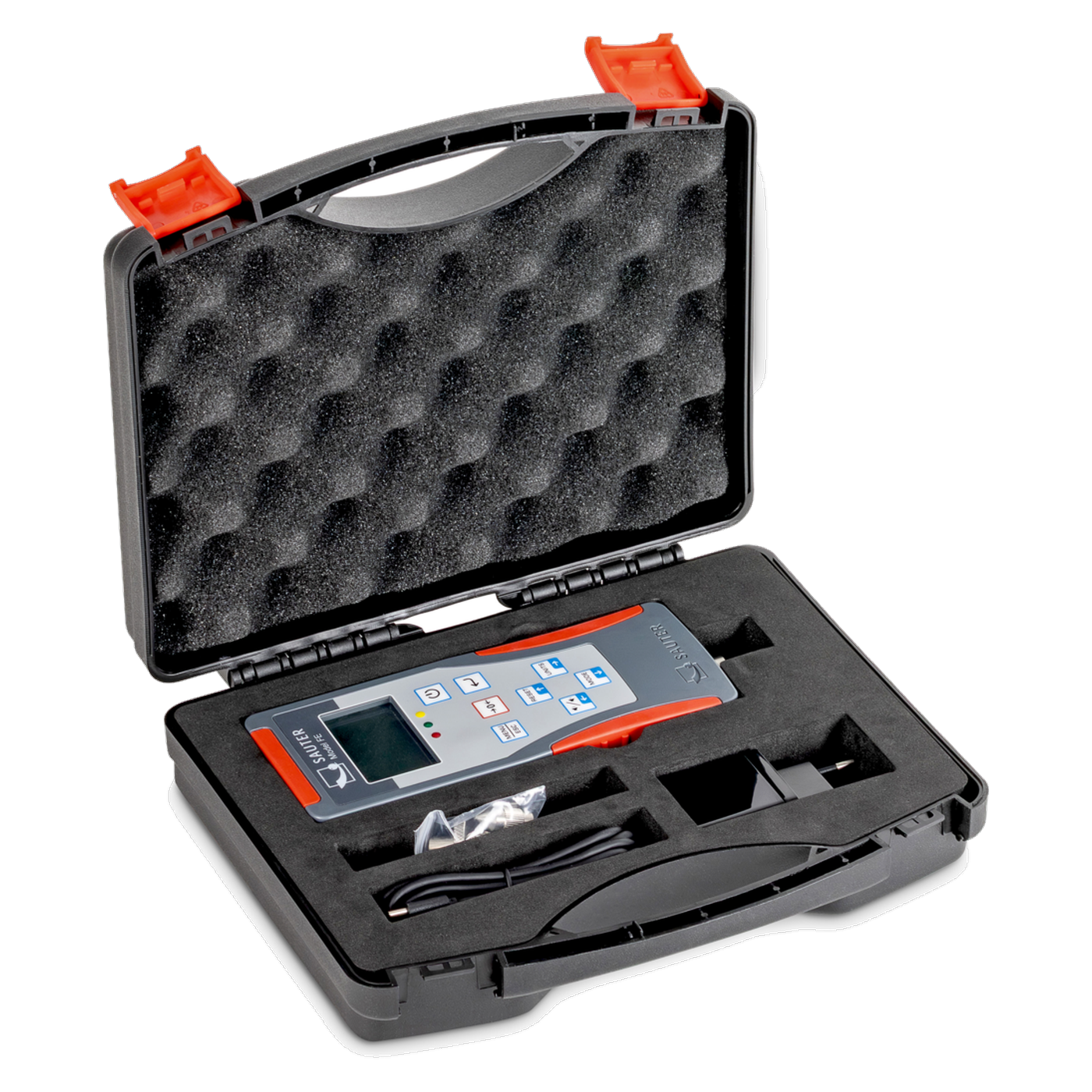

- Tragekoffer
Kalibrierung
Für die FE gibt es Werkskalibrierscheine und DAkkS-Kalibrierscheine, jeweils für Zug, für Druck oder für Zug und Druck. Das Kalibrierverfahren nach DKD-R 3-3 (Ablauf A) steht bei den DAkkS-Scheinen. Die Artikelnummern lauten für FE 5, 10, 20, 50, 100, 200 und 500: Werkskalibrierschein 961-161O (Zug), 961-261O (Druck), 961-361O (Zug und Druck); DAkkS-Kalibrierschein 963-161O (Zug), 963-261O (Druck), 963-361O (Zug und Druck). Für das FE 1K gelten 961-162O, 961-262O und 961-362O sowie 963-162O, 963-262O und 963-362O.
Gewährleistung
Kern & Sohn gibt laut eigener Angabe 2 Jahre Gewährleistung auf diese Geräte. Kern gewährt 3 Jahre auf Produkte ab 500 € Listenpreis und 2 Jahre auf Produkte darunter sowie auf Komponenten; ausgenommen sind Verschleißteile wie Batterien und Akkus. Gewährleistungsreparaturen übernimmt Kern selbst oder ein Kern-Fachhändler.
Downloads
Bedienungsanleitung Sauter FE (PDF)Regulatorische Informationen
Als Elektrogeräte fallen die Kraftmessgeräte unter das ElektroG. Der Hersteller Kern & Sohn GmbH ist unter der WEEE-Registrierungsnummer DE 80821200 eingetragen. Wie Altgeräte zurückgegeben werden, steht auf der Seite Umwelt und Entsorgung.
Individueller Bedarf und Beschaffungsservice
Kugelköpfe (AC 02), Schraubspannklemmen (AC 17 und AC 17R, bis 500 N, Breite 8 mm, Spannweite 2,5 mm), die Standardklemme AE 01, die Seil- und Fadenspannklemme AE 05 (bis 500 N), der Haltegriff AFK 02 aus Edelstahl, die Adapter AFM 22 (Gewindebohrung M8, Außengewinde M6) und AFM 23 (Außengewinde M10, Gewindebohrung M8), der Tensiometeraufsatz FK-A01 und das Steckernetzteil FS-E07 sind ebenfalls erhältlich. Anfragen laufen über unseren Beschaffungsservice.
| Ausführung: | FE 5 · 5 N |
|---|---|
| Stromversorgung: | Akkubetrieb, Netzbetrieb |
