Sauter DA 1-4 Drehmomentmessgerät für Drehverschlüsse, 1 Nm / 0,2 mNm
1.764,00 €
% UVP des Herstellers: 1.960,00 € 10% unter UVP des Herstellers
- Digitales Drehmomentmessgerät für Drehverschlüsse, Messbereich 1 Nm, Ablesbarkeit 0,2 mNm
- Prüfobjekte mit 15 mm bis 160 mm Durchmesser, beide Drehrichtungen
- Quick-Pin-System: vier gesteckte Halter mit Gummimantel, schneller Wechsel der Flaschengröße
- Messgenauigkeit ± 0,5 % von Max, verwendbarer Bereich 0,05 Nm bis 1 Nm
- Speicher für 500 Messdaten, USB und RS-232, Peak-Hold, Track, Grenzwertfunktion
- Metallgehäuse, NiMH-Akku bis 18 h, Tragekoffer im Lieferumfang
Produktinformationen "Sauter DA 1-4 Drehmomentmessgerät für Drehverschlüsse, 1 Nm / 0,2 mNm"

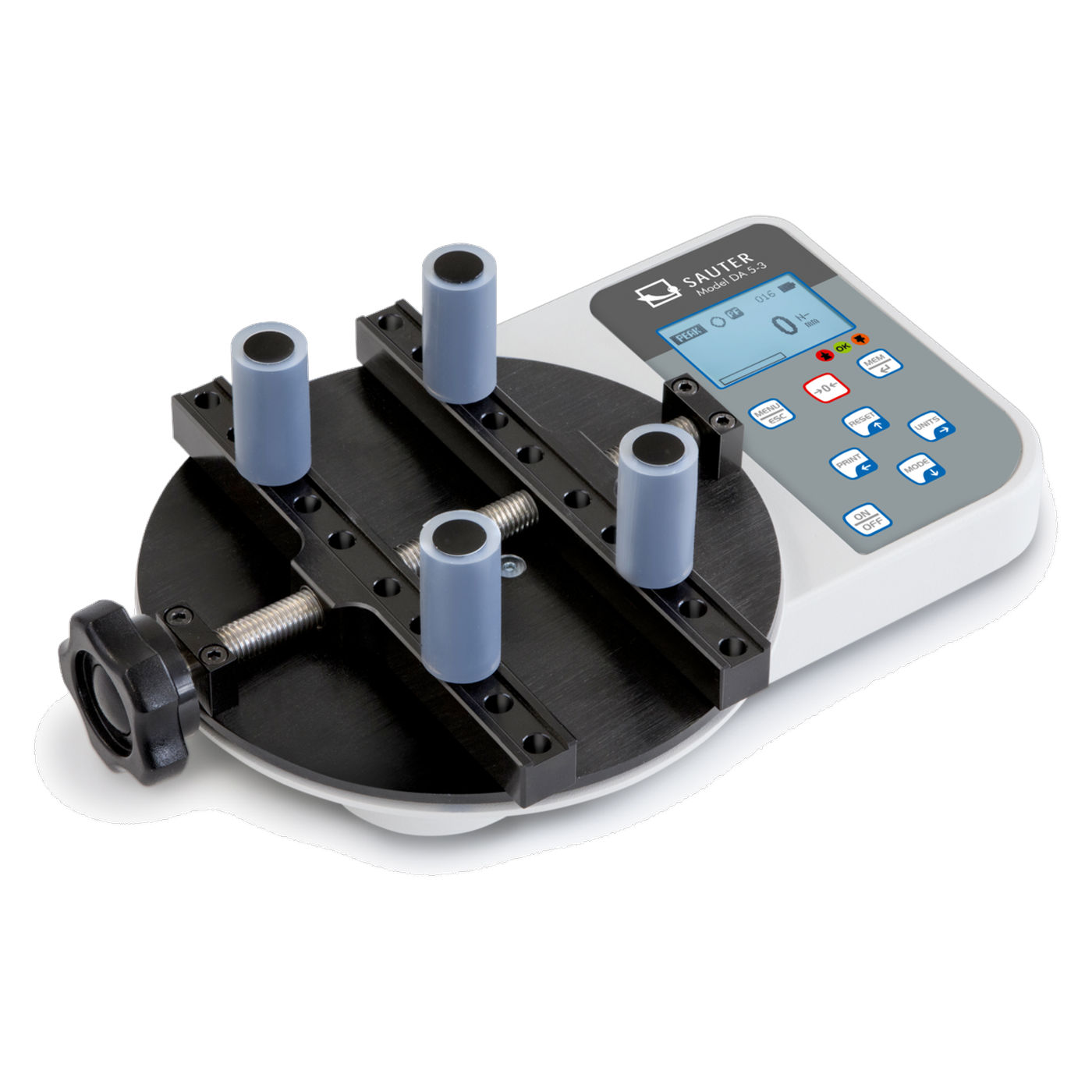

Wie fest sitzt der Deckel? Die Sauter DA messen das Drehmoment, mit dem Drehverschlüsse auf Flaschen, Gläsern und Verpackungen sitzen, im Öffnungs- und im Schließsinn. Das Tischgerät nimmt Prüfobjekte mit 15 mm bis 160 mm Durchmesser auf. Drei Modelle decken drei Bereiche ab: DA 1-4 bis 1 Nm (Ablesbarkeit 0,2 mNm), DA 5-3 bis 5 Nm (0,001 Nm) und DA 10-3 bis 10 Nm (0,002 Nm).
Quick-Pin-System für den Wechsel der Behälter

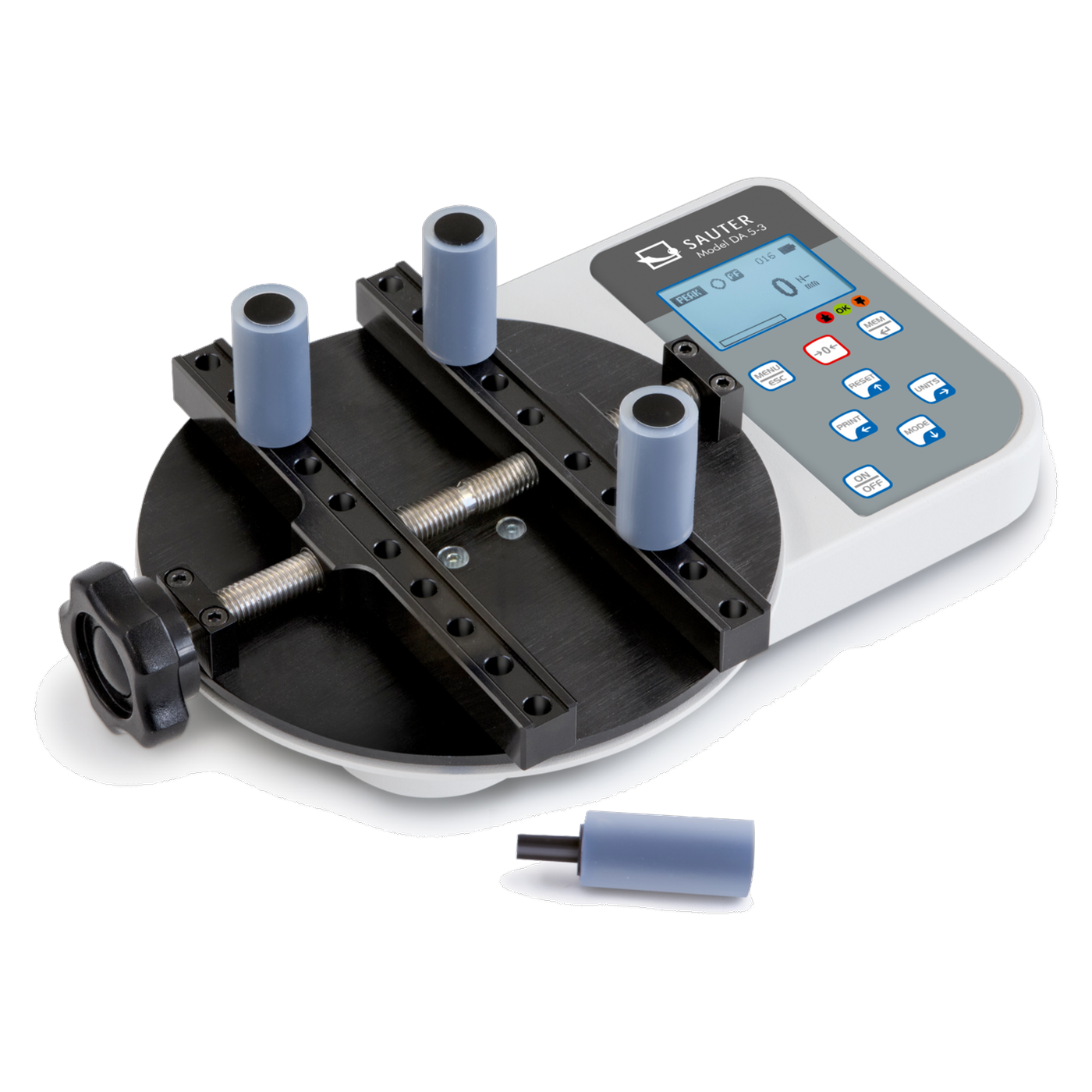

Die vier Halter für das Prüfobjekt tragen einen Gummimantel und werden gesteckt, nicht geschraubt. Das Quick-Pin-System macht den Wechsel auf eine andere Flaschengröße schneller, was bei wechselnden Packmitteln Zeit spart. Gummifüße mit Anti-Rutsch-Funktion halten das Gerät auf dem Tisch. Das lackierte Metallgehäuse ist für den Dauerbetrieb in rauer Umgebung gedacht.
Messbereich, Genauigkeit und nutzbarer Bereich
Die Messgenauigkeit beträgt laut Kern ± 0,5 % von Max, der Überlastschutz 120 % von Max. Als verwendbaren Messbereich nennt Kern 5 % bis 100 % von Max. Beim DA 10-3 sind das 0,5 Nm bis 10 Nm, beim DA 5-3 0,25 Nm bis 5 Nm und beim DA 1-4 0,05 Nm bis 1 Nm. Die interne Messfrequenz beträgt 1.000 Hz. Eine Kapazitätsanzeige zeigt als wachsendes Leuchtband, wie viel vom Messbereich noch frei ist.
Funktionen, Speicher und Datenübertragung

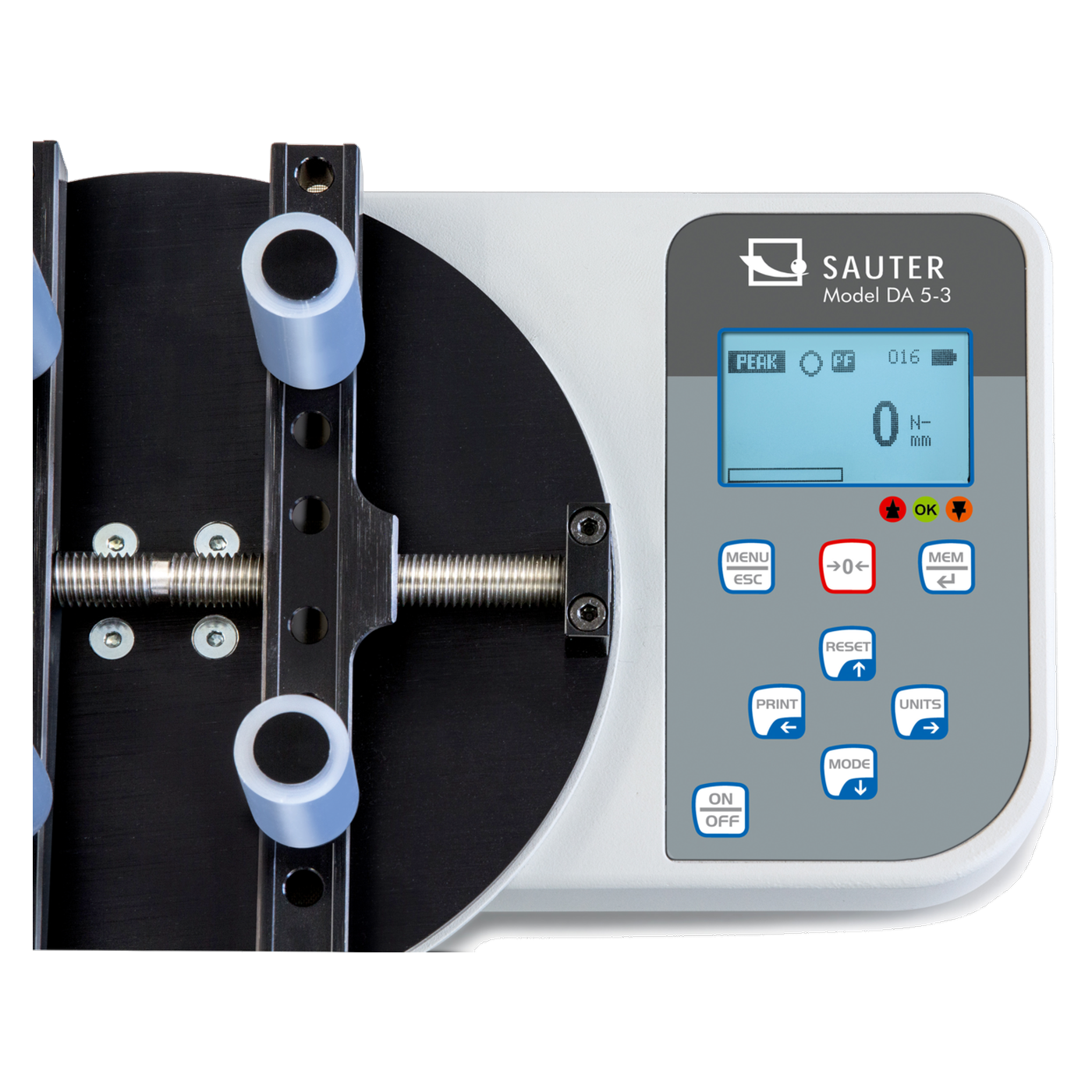

Das Grafik-LCD (128 x 64) ist hinterleuchtet. Das Gerät zeigt wahlweise den Spitzenwert (Peak-Hold) oder fortlaufend den aktuellen Wert (Track). Für Serienprüfungen stellt man einen oberen und einen unteren Grenzwert ein, ein akustisches und ein optisches Signal melden Abweichungen. Der Speicher nimmt bis zu 500 Messdaten auf. USB und RS-232 gehören zur Ausstattung, die Software AFH FAST und Sauter Readout ist optional erhältlich. Die Einheit lässt sich auf Nm, kgf/cm, kgf/m, in/lbs oder ft/lbs umschalten.
Akku und Netzteil
Der NiMH-Akku (750 mAh) läuft laut Kern bis zu 18 h ohne Hinterleuchtung, die Ladezeit beträgt ca. 14 h. Das Steckernetzteil (100 V bis 240 V) wird mit EU- und CH-Stecker geliefert, Stecker für AUS, UK und US sind optional erhältlich. Die Auto-Off-Funktion schaltet nach 1 bis 60 min ab.
Typische Einsatzbereiche
- Lebensmittelindustrie: Öffnungsmoment von Flaschen, Gläsern und Schraubverschlüssen
- Kosmetikindustrie: Drehmoment von Verschlüssen und Hülsen, etwa bei Lippenstiften
- Pharmazeutische Anwendungen: Verschlusskontrolle an Behältern und Packungen
- Prüflabore: Drehmomentprüfung an Mustern und Verpackungsvarianten
- Chemieindustrie: Verschlussprüfung an Gebinden mit Drehverschluss
Das passende Modell richtet sich nach dem Drehmoment, mit dem der Verschluss sitzt. Es sollte im verwendbaren Bereich des Modells von 5 % bis 100 % von Max liegen. Der Durchmesser des Prüfobjekts (15 mm bis 160 mm) ist bei allen drei Modellen gleich.
Modelle im Überblick
| Modell | Messbereich (Max) | Ablesbarkeit (d) | Verwendbarer Bereich | Gehäuse (B x T x H) |
|---|---|---|---|---|
| DA 1-4 | 1 Nm | 0,2 mNm | 0,05 Nm bis 1 Nm | 260 x 160 x 60 mm |
| DA 5-3 | 5 Nm | 0,001 Nm | 0,25 Nm bis 5 Nm | 250 x 160 x 60 mm |
| DA 10-3 | 10 Nm | 0,002 Nm | 0,5 Nm bis 10 Nm | 250 x 160 x 100 mm |
Technische Details
Diese Werte gelten für alle Modelle. Abweichende Werte stehen in der Modelltabelle.
| Messgröße | Drehmoment, beide Drehrichtungen |
| Prüfobjekt | Drehverschluss, Durchmesser 15 mm bis 160 mm |
| Messgenauigkeit (Kern) | ± 0,5 % von Max, verwendbarer Bereich 5 % bis 100 % von Max |
| Überlastschutz | 120 % von Max |
| Messfrequenz | 1.000 Hz |
| Einheiten | Nm, kgf/cm, kgf/m, in/lbs, ft/lbs |
| Funktionen | Peak-Hold, Track, Grenzwertfunktion mit Signal, Kapazitätsanzeige, Auto-Off |
| Speicher | 500 Messdaten |
| Schnittstellen | USB-Device, RS-232 |
| Display | Grafik-LCD 128 x 64, hinterleuchtet |
| Gehäuse | Metall, lackiert, Gummifüße |
| Akku | NiMH, 750 mAh, Ladezeit ca. 14 h, Betriebsdauer bis 18 h ohne Hinterleuchtung |
| Netzteil | Steckernetzteil 100 V bis 240 V, Stecker EU und CH, weitere optional |
| Umgebungstemperatur | 15 °C bis 35 °C |
| Lagertemperatur | -10 °C bis 40 °C |
| Nettogewicht | ca. 3,0 kg |
| Werkskalibrierschein | separat bestellbar, Art.-Nr. 961-120 |
| Gewährleistung (Hersteller) | 36 Monate laut Kern, ohne Verschleißteile |
Lieferumfang
- Sauter DA Drehmomentmessgerät mit eingebautem Akku
- 4 Flaschenhalter mit Gummimantel
- Steckernetzteil (EU- und CH-Stecker)

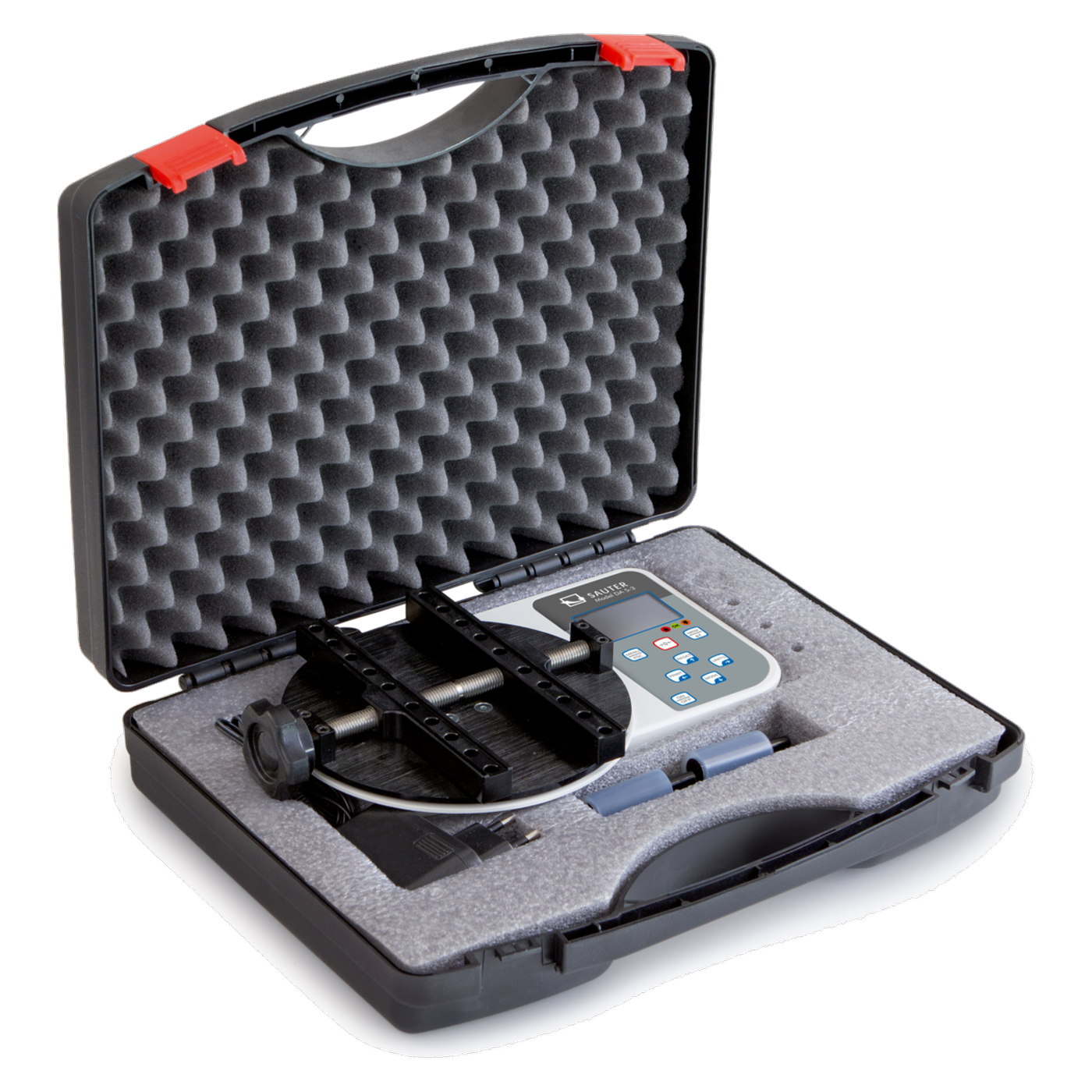

- Tragekoffer
Kalibrierung
Ein Werkskalibrierschein (Art.-Nr. 961-120) ist separat bestellbar.
Gewährleistung
Kern & Sohn gibt laut eigener Angabe 3 Jahre Gewährleistung auf diese Geräte. Kern gewährt 3 Jahre auf Produkte ab 500 € Listenpreis und 2 Jahre auf Produkte darunter sowie auf Komponenten; ausgenommen sind Verschleißteile wie Batterien und Akkus. Gewährleistungsreparaturen übernimmt Kern selbst oder ein Kern-Fachhändler.
Downloads
Bedienungsanleitung Sauter DA (PDF)Regulatorische Informationen
Als Elektrogeräte fallen die Drehmomentmessgeräte unter das ElektroG. Der Hersteller Kern & Sohn GmbH ist unter der WEEE-Registrierungsnummer DE 80821200 eingetragen. Wie Altgeräte zurückgegeben werden, steht auf der Seite Umwelt und Entsorgung.
Individueller Bedarf und Beschaffungsservice
Das USB-Kabel FL-A01 sowie die Software AFH FAST (Kraft-Zeit) und Sauter Readout zur Datenübertragung sind ebenfalls erhältlich. Anfragen laufen über unseren Beschaffungsservice.
| Ausführung: | DA 1-4 · 1 Nm |
|---|---|
| Stromversorgung: | Akkubetrieb, Netzbetrieb |
