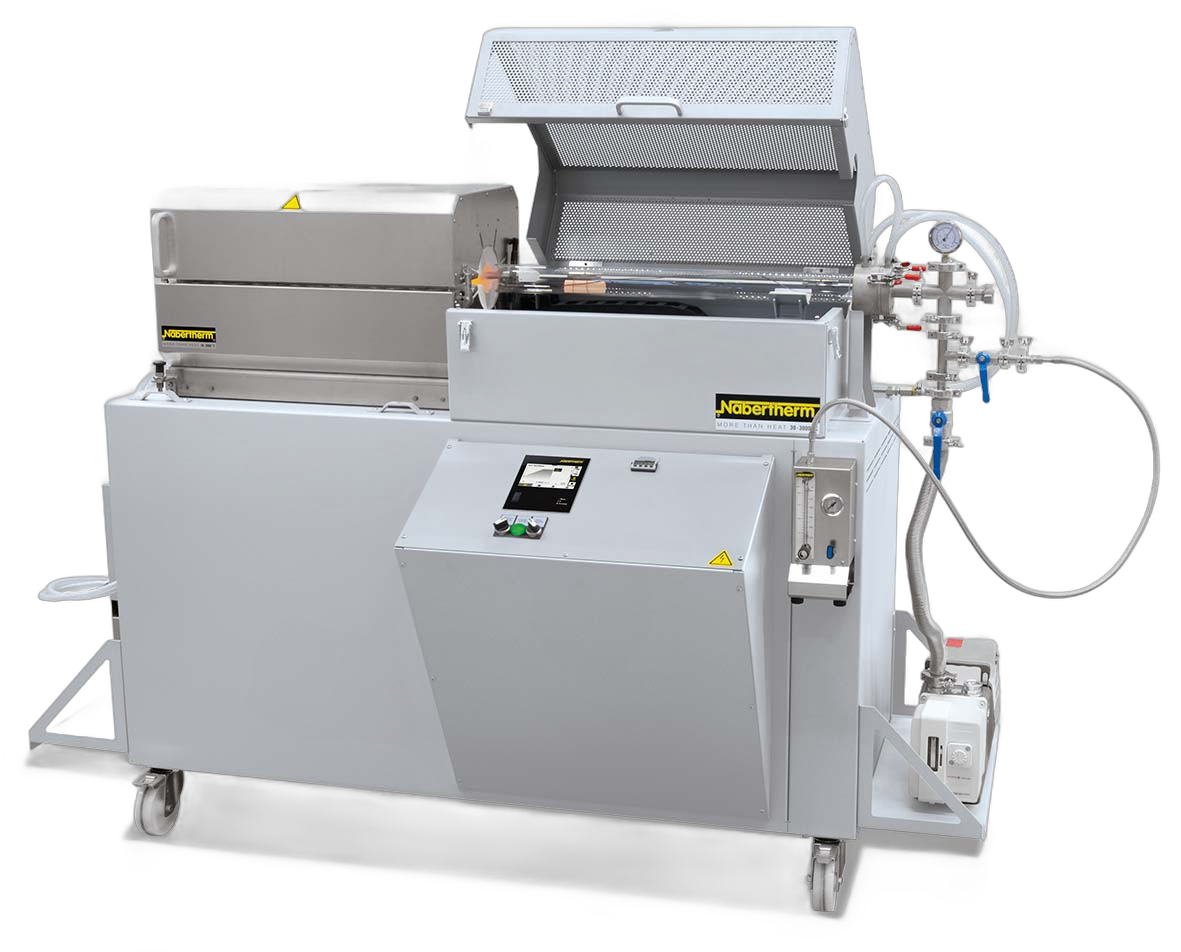

Nabertherm Rohrofen RS 120/500/11/C550, 500 mm beheizte Länge, Tmax 1.100 °C, aufklappbar, RS33O1B

Der Nabertherm Rohrofen RS 120/500/11 ist ein aufklappbarer Tischofen mit 500 mm beheizter Länge und Tmax 1.100 °C, serienmäßig für den Horizontalbetrieb und mit optionalem Gestell auch vertikal einsetzbar. Geregelt wird er über den Touch-Controller C550 in der externen Schaltanlage, auf der der Ofen im Horizontalbetrieb liegt.

Aufbau und Rohrmaße

Das Arbeitsrohr fasst einen maximalen Außendurchmesser von 120 mm, die beheizte Länge liegt bei 500 mm. In der serienmäßigen einzonigen Ausführung beträgt die Länge mit konstanter Temperatur 170 mm, mit der optional erhältlichen dreizonigen Ausführung wären es 250 mm. Geschlossen und auf der Schaltanlage liegend kommt der Ofen auf 670 x 515 x 590 mm, die separate Schaltanlage misst 600 x 450 x 218 mm. Das Gewicht liegt bei 56 kg, angeschlossen wird dreiphasig mit 6,7 kW. Für die optional erhältliche dreizonige Ausführung ist zusätzlich ein Neutralleiter erforderlich, der Anschluss wechselt dann auf 3/N/PE.

Aufklappbares Gehäuse

Statt einer klassischen Ofentür lässt sich das Gehäuse aufklappen, das erleichtert das Einlegen des Arbeitsrohrs. Geöffnet werden darf es unterhalb von 180 °C. Die Heizelemente sind auf Tragerohren angeordnet und strahlen frei ab. Zum Lieferumfang gehört ein Keramikarbeitsrohr aus dem Material C 530 mit zwei Faserstopfen für den Betrieb an Luft, dazu eine 2 Meter lange Verbindungsleitung im Metallschutzschlauch. Die eingesetzten Isolationsmaterialien sind ohne Einstufung gemäß Verordnung (EG) Nr. 1272/2008, Aluminiumsilikatwolle (RCF-Fasern) kommt dabei nicht zum Einsatz.

Controller C550

Der Controller C550 hat ein Touchdisplay und speichert bis zu 10 Programme mit je 20 Segmenten, damit lassen sich auch mehrstufige Temperaturprofile mit unterschiedlichen Aufheiz- und Haltezeiten je Programm abbilden. Je nach Temperaturklasse misst ein Thermoelement Typ N (bis 1.100 °C) oder Typ S (bis 1.300 °C), beim RS 120/500/11 ist das Typ N.

Auswahlhilfe

Wer eine höhere Temperaturklasse bis 1.300 °C braucht, findet in der RS-Baureihe dieselbe Baugröße auch als RS 120/500/13. Kürzere oder längere beheizte Längen zwischen 250 und 1.000 mm sind in der Baureihe ebenfalls verfügbar, siehe Tabelle unten. Für Arbeitsrohre mit abweichendem Durchmesser lassen sich ab Werk Rohradapterschalen bestellen, eine Chargenregelung mit Temperaturmessung direkt im Arbeitsrohr ist ebenfalls als Option erhältlich. Mit dem optionalen Gestell zur Umrüstung lässt sich der RS 120/500/11 vom Horizontal- in den Vertikalbetrieb umbauen.

Typische Einsatzbereiche

Der RS 120/500/11 ist ein aufklappbarer Rohrofen für Arbeitsrohre bis 120 mm Außendurchmesser und Temperaturen bis 1.100 °C. Mit den Begasungspaketen 1, 1,5 oder 2 lässt er sich ab Werk für den Betrieb unter nicht brennbaren Prozessgasen ausstatten, mit Begasungspaket 4 für Wasserstoffanwendungen und mit dem Vakuumpaket für Prozesse im evakuierten Arbeitsrohr.

Technische Details

Weitere Modelle der Baureihe

In der Temperaturklasse 1.100 °C baut Nabertherm den aufklappbaren Rohrofen RS mit 250 bis 1.000 mm beheizter Länge, hier nach Rohrmaß sortiert:

Lieferumfang

• 1x Nabertherm Rohrofen RS 120/500/11 mit externer Schaltanlage und Controller C550
• 2 m Verbindungsleitung im Metallschutzschlauch
• Keramikarbeitsrohr C 530 mit zwei Faserstopfen

Regulatorische Informationen

Das Gerät ist ein Elektrogerät im Sinne des Elektro- und Elektronikgerätegesetzes (ElektroG). Die WEEE-Registrierungsnummer des Herstellers Nabertherm GmbH lautet DE 31598342. Hinweise zur Rückgabe von Altgeräten stehen auf unserer Seite Umwelt und Entsorgung.

Individueller Bedarf und Beschaffungsservice

Für den RS 120/500/11 sind ab Werk unter anderem ein Gestell zur Umrüstung für den Vertikalbetrieb, Rohradapterschalen für andere Rohrdurchmesser, eine Chargenregelung mit Temperaturmessung im Arbeitsrohr und eine dreizonige Ausführung bestellbar. Alternative Arbeitsrohre, Begasungspakete 1, 1,5 oder 2 für nicht brennbare Prozessgase, ein Begasungspaket 4 für Wasserstoffanwendungen und ein Vakuumpaket zum Evakuieren des Arbeitsrohres runden die Werksoptionen ab. Bei individuellem Bedarf berät LT Laborhandel persönlich.
