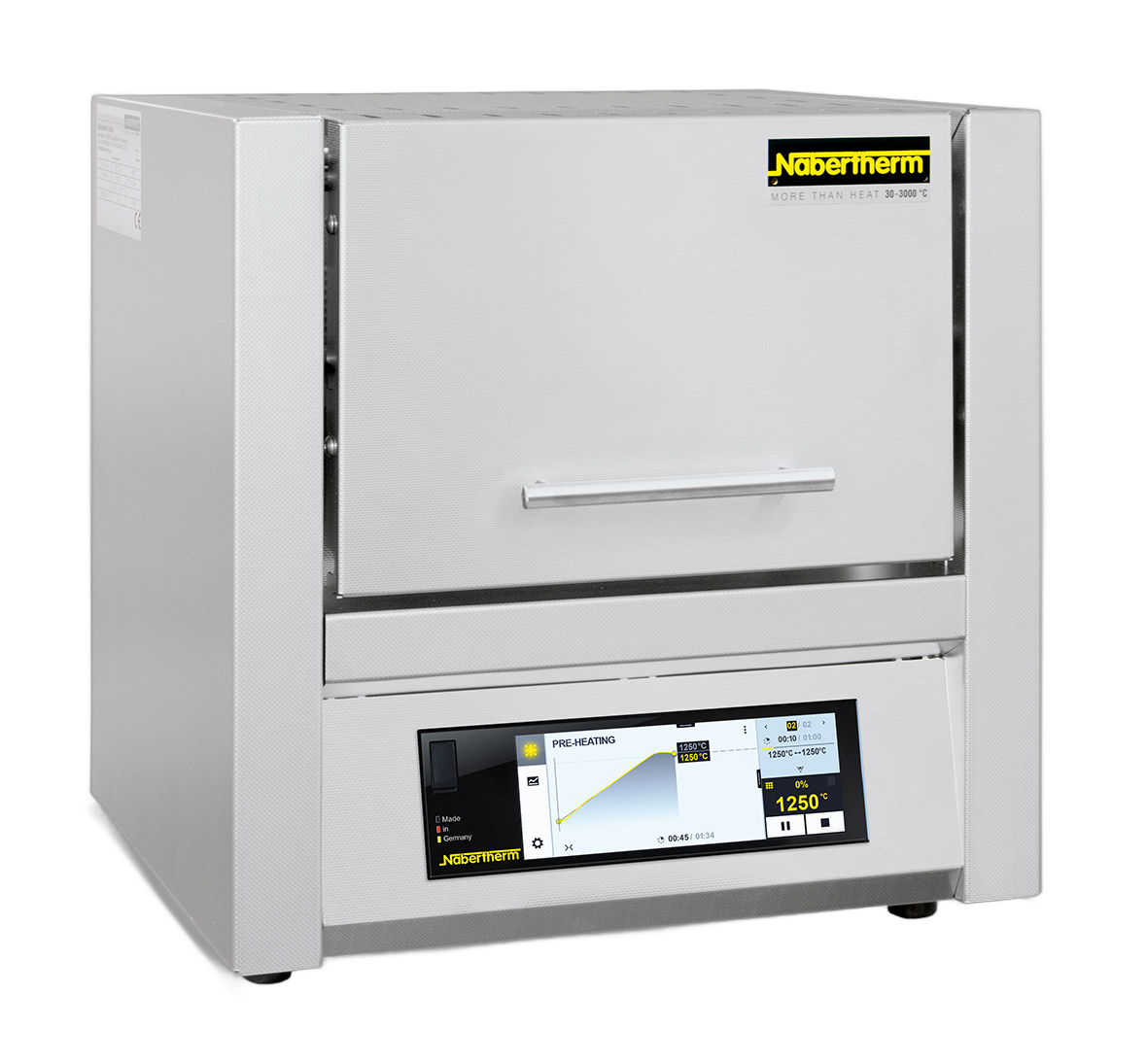

Nabertherm Muffelofen LT 5/13/B510, 5 l, Tmax 1.300 °C, Hubtür, L-055H3AL

Der Nabertherm Muffelofen LT 5/13 erreicht eine Maximaltemperatur von 1.300 °C bei 5 Litern Nutzvolumen und öffnet über eine Hubtür nach oben. Die Heizelemente liegen auf Tragerohren an zwei Seiten des Ofenraums und strahlen frei in den Innenraum ab, umgeben von einer mehrschichtigen Isolierung aus robusten Feuerleichtsteinen. Bedient wird der Ofen über den Touch-Controller B510.

Gehäuse, Tür und Luftführung

Das Gehäuse ist doppelwandig und hinterlüftet aus Edelstahl-Strukturblech aufgebaut. Die Hubtür öffnet nach oben und hat eine regelbare Zuluftöffnung, die Abluft entweicht über eine Öffnung in der Ofenrückwand. Innen misst der Nutzraum 225 x 170 x 130 mm (B x T x H), außen liegt der Ofen bei 490 x 450 x 580 mm, wobei die geöffnete Hubtür zusätzlich 320 mm Freiraum nach oben braucht. Der LT 5/13 wiegt 46 kg. Die Heizelemente auf Tragerohren sind für freie Wärmeabstrahlung und eine lange Lebensdauer ausgelegt.

Controller B510 und Anschluss

Der Controller B510 hat eine Touchbedienung und speichert fünf Programme mit je vier Segmenten. Die Heizung schaltet über Halbleiterrelais, das hält den Betrieb geräuscharm. Über NTLog Basic lassen sich Prozessdaten direkt auf einen USB-Stick aufzeichnen. Der Ofen ist für einphasigen Anschluss ausgelegt, die Anschlussleistung liegt bei 2,6 kW. Leer und geschlossen erreicht er Tmax minus 100 K, also 1.200 °C, in rund 55 Minuten.

Temperaturgleichmäßigkeit und Zusatzausstattung

Nach DIN 17052-1 hält der LT 5/13 im leeren Nutzraum bei geschlossenem Zuluftschieber eine Temperaturgleichmäßigkeit von ±5 K ein, sobald die Arbeitstemperatur über 800 °C liegt. Ein Temperaturwählbegrenzer mit einstellbarer Abschalttemperatur ist als Werksoption bestellbar. Außerdem ist ein Schutzgasanschluss zum Spülen des Ofens mit nicht brennbaren Prozessgasen bestellbar, er lässt sich nicht mit den Abzugskamin-Varianten kombinieren und ist nicht gasdicht.

Auswahlhilfe

Wer bei gleicher Größe eine Klapptür bevorzugt, bekommt den L 5/13 auf Anfrage. Mehr Nutzvolumen bietet der L 9/13 (Art.-Nr. L-095K3AL) mit 9 Litern und Klapptür, alle Varianten zeigt die Tabelle weiter unten.

Typische Einsatzbereiche

Die Baureihe ist für den Einsatz in Labor und Forschung vorgesehen. Mit 5 Litern Nutzvolumen und Hubtür eignet sich der LT 5/13 für einzelne Proben oder kleine Chargen, die bis 1.300 °C erhitzt werden, und für wechselnde Temperaturprofile über die fünf Programmplätze des Controllers B510. Bei geöffneter Hubtür kommen 320 mm zu den Außenmaßen hinzu, das gehört bei der Aufstellung mit in die Planung.

Technische Details

Weitere Modelle der Baureihe

Die Muffelofen-Baureihe mit Steinisolierung bis 1.300 °C von Nabertherm umfasst sechs Varianten aus drei Baugrößen mit Klapp- oder Hubtür.

Lieferumfang

• 1x Nabertherm Muffelofen LT 5/13 mit Serien-Controller B510

Regulatorische Informationen

Das Gerät ist ein Elektrogerät im Sinne des Elektro- und Elektronikgerätegesetzes (ElektroG). Die WEEE-Registrierungsnummer des Herstellers Nabertherm GmbH lautet DE 31598342. Hinweise zur Rückgabe von Altgeräten stehen auf unserer Seite Umwelt und Entsorgung.

Individueller Bedarf und Beschaffungsservice

Ab Werk sind für den LT 5/13 unter anderem ein Abzugskamin (auch mit Ventilator oder Katalysator), ein Temperaturwählbegrenzer mit einstellbarer Abschalttemperatur, ein Schutzgasanschluss, ein manuelles oder automatisches Begasungssystem sowie eine Thermoelementdurchführung in der Rückwand oder der Ofentür bestellbar. Bei individuellem Bedarf berät LT Laborhandel persönlich.
