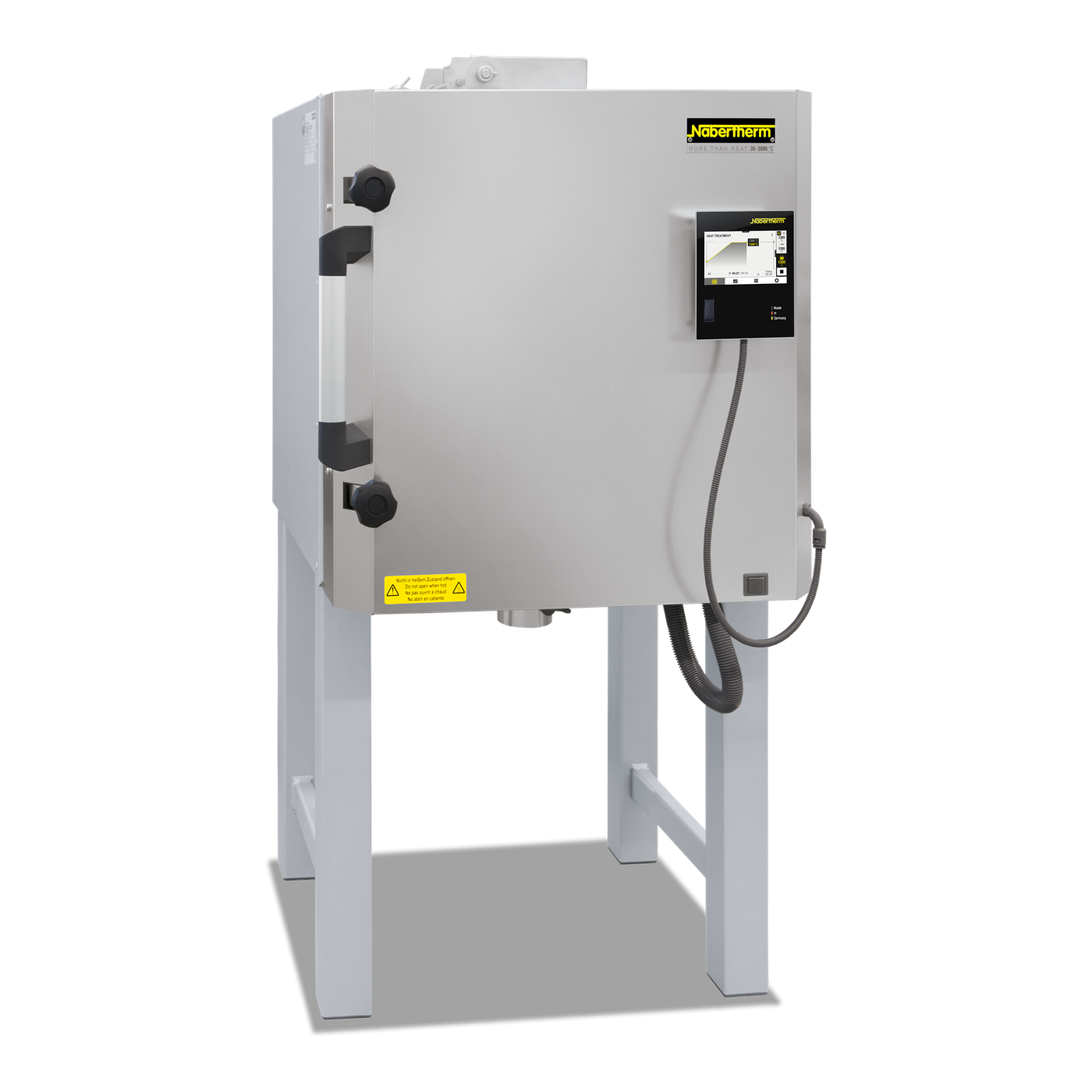

Nabertherm Kammerofen LF 30/14/B500, 30 l, Tmax 1.400 °C, Faserisolierung, LF0342NKNE

Anders als die LH-Modelle setzt der Nabertherm Kammerofen LF 30/14 auf eine hochwertige Faserisolierung mit gemauerten Ecksteinen statt auf Feuerleichtsteine. Die Faserisolierung verkürzt die Aufheiz- und Abkühlzeiten gegenüber der Steinisolierung, bei gleichem Nutzraum von 30 Litern und gleicher Tmax von 1.400 °C wie beim LH 30/14.

Faserisolierung statt Stein

Der LF 30/14 wiegt 180 kg, die steinisolierte Ausführung LH 30/14 kommt auf 200 kg. Innenmaße, Außenmaße und Anschlusswert sind bei beiden Modellen gleich.

Innenraum und Tür

Innen misst der Nutzraum 320 x 320 x 320 mm, außen liegt der Ofen je nach Zusatzausstattung bei rund 710 x 930 x 1.290 mm. Die Standardtür ist eine feste Tür mit Stein-auf-Stein-Dichtung, von Hand eingeschliffen, eine eingelassene SiC-Platte im Boden schützt die Bodenheizung und dient als ebene Stapelfläche. Das Gehäuse ist doppelwandig aus Edelstahl-Strukturblech gefertigt, das hält die Außentemperatur niedrig und gibt dem Ofen Stabilität. Ab Werk lässt sich die feste Tür durch eine Parallelschwenktür mit Schutz vor Wärmestrahlung oder eine Hubtür mit elektro-mechanischem Linearantrieb ersetzen. Ein Temperaturwählbegrenzer mit einstellbarer Abschalttemperatur schützt bei Bedarf zusätzlich Ofen und Charge vor Übertemperatur.

Beheizung, Anschluss und Controller

Fünf Seiten des Ofenraums sind beheizt, Heizelemente auf Tragerohren strahlen frei in den Innenraum ab. Die fünfseitige Beheizung soll für eine gute Temperaturgleichmäßigkeit im Ofenraum sorgen, frei abstrahlende Heizelemente auf Tragerohren für eine lange Lebensdauer. Der Anschluss erfolgt dreiphasig bei 10 kW, wobei die Heizung selbst nur zwischen zwei Phasen arbeitet. Die installierte Heizleistung ist großzügig dimensioniert und ermöglicht kurze Aufheizzeiten. Ein optionales Kühlsystem mit vorgegebenem Temperaturgradienten oder fest eingestellter Frischluftmenge lässt sich segmentweise über eine Extrafunktion des Controllers schalten. Der Controller B500 hängt in der Tür, ist zur Bedienung abnehmbar und speichert fünf Programme zu je vier Segmenten über Touchbedienung.

Auswahlhilfe

Wer eine Steinisolierung aus Feuerleichtsteinen bevorzugt, findet mit dem LH 30/14 bei gleichem Volumen und gleicher Tmax die passende Alternative bei LT Laborhandel. Gegenüber dem LH 30/14 mit gleichem Volumen und gleicher Tmax spart die Faserisolierung 20 Kilogramm Gewicht, bei sonst gleicher Anschlussleistung von 10 kW. Reicht eine niedrigere Endtemperatur, gibt es die Faserisolierung auch als LF 30/13 bis 1.300 °C, Modelle bis 1.200 °C baut Nabertherm nur mit Steinisolierung. Wird mehr Volumen benötigt, führt Nabertherm die Faserisolierung auch als LF 60/14 mit doppeltem und als LF 120/14 mit vierfachem Nutzraum gegenüber dem LF 30/14.

Typische Einsatzbereiche

Mit der ab Werk bestellbaren Wägevorrichtung lässt sich der LF 30/14 für Glühverlustbestimmungen einrichten. Für Prozesse mit nicht brennbaren Prozessgasen gibt es einen Schutzgasanschluss sowie ein manuelles oder automatisches Begasungssystem, Prozesssteuerung und Dokumentation übernimmt auf Wunsch das VCD-Softwarepaket.

Technische Details

Weitere Modelle der Baureihe

In der Temperaturklasse 1.400 °C gibt es den faserisolierten Kammerofen LF in vier Größen von 15 bis 120 Litern.

Lieferumfang

• 1x Nabertherm Kammerofen LF 30/14 mit Serien-Controller B500
• Untergestell

Regulatorische Informationen

Das Gerät ist ein Elektrogerät im Sinne des Elektro- und Elektronikgerätegesetzes (ElektroG). Die WEEE-Registrierungsnummer des Herstellers Nabertherm GmbH lautet DE 31598342. Hinweise zur Rückgabe von Altgeräten stehen auf unserer Seite Umwelt und Entsorgung.

Individueller Bedarf und Beschaffungsservice

Ab Werk sind für den LF 30/14 unter anderem eine Parallelschwenktür, eine Hubtür mit elektro-mechanischem Linearantrieb, ein Kühlsystem mit vorgegebenem Temperaturgradienten, ein Schutzgasanschluss, ein manuelles oder automatisches Begasungssystem, eine Ablufthaube beziehungsweise Edelstahlesse, eine Wägevorrichtung für Glühverlustbestimmungen, ein Temperaturwählbegrenzer sowie das VCD-Softwarepaket für Prozesssteuerung und -dokumentation bestellbar. Bei individuellem Bedarf berät LT Laborhandel persönlich.
