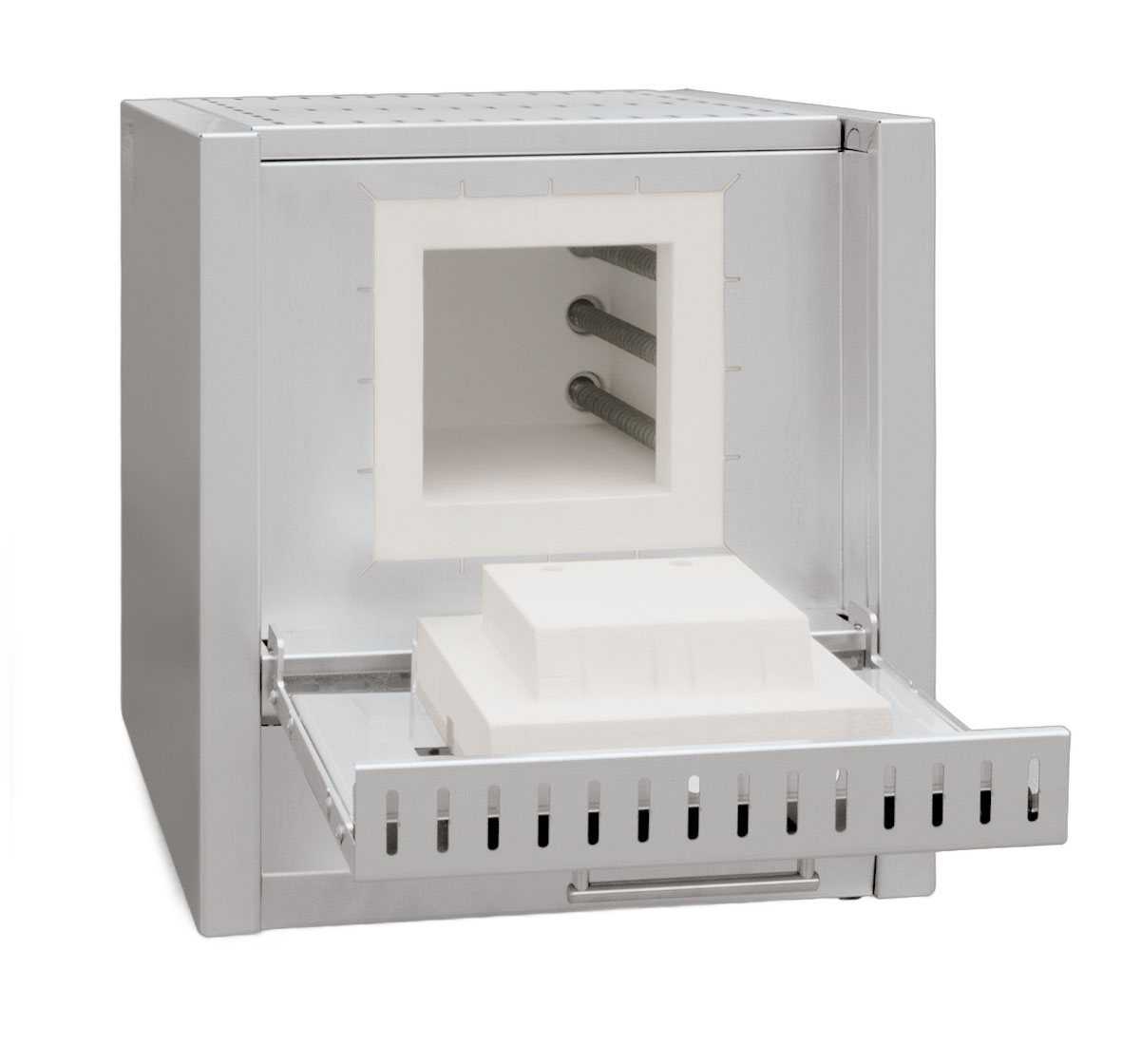

Nabertherm Hochtemperaturofen LHTC 08/16/C550, 8 l, Tmax 1.600 °C, Klapptür, LC084K6ON8

Der Nabertherm Hochtemperaturofen LHTC 08/16 ist die große Baugröße der SiC-Reihe mit 8 Litern Nutzraum und Tmax 1.600 °C. Die Klapptür lässt sich zusätzlich als Ablage nutzen, ohne Aufpreis ist dieselbe Baugröße auch mit Hubtür als LHTCT 08/16 erhältlich. Geregelt wird in beiden Fällen über den Touch-Controller C550.

Aufbau und Anschluss

Der Innenraum misst 170 x 290 x 170 mm, außen kommt der Ofen auf 490 x 625 x 540 mm, bei geöffnetem LHTCT-Modell kommen bis zu 255 mm Höhe hinzu. Das Gewicht liegt bei 58 kg. Bei 12,5 kW Anschlusswert wird der 08/16 dreiphasig angeschlossen, die kleinere Baugröße 01/16 mit 3,5 kW dagegen einphasig. Der leere, geschlossene Ofen heizt in rund 25 Minuten bis Tmax minus 100 K auf.

Beheizung mit SiC-Heizstäben

Siliziumcarbid-Heizstäbe heizen den Ofen, eine Schaltanlage mit Halbleiterrelais ist leistungsmäßig auf die Stäbe abgestimmt, und die Heizstäbe lassen sich einfach austauschen. Die Isolierung besteht aus hochwertigem Fasermaterial ohne Einstufung gemäß Verordnung (EG) Nr. 1272/2008, Aluminiumsilikatwolle (RCF-Fasern) ist darin nicht enthalten.

Klapptür oder Hubtür

Beim 08/16 lässt sich ohne Aufpreis zwischen Klapptür (als Ablage nutzbar, Modellbezeichnung LHTC) und Hubtür (Modellbezeichnung LHTCT, heiße Seite beim Öffnen vom Bediener abgewendet) wählen. Bei der kleineren Baugröße 01/16 ist dagegen nur die Hubtür-Ausführung verfügbar. Eine regelbare Zuluftöffnung und eine Abluftöffnung in der Decke sorgen für den Luftaustausch im Ofenraum.

Steuerung mit dem Controller C550

Bis zu 10 Programme mit je 20 Segmenten lassen sich im Touch-Controller C550 für Temperaturrampen und Haltezeiten hinterlegen. Der C550 mit Touchbedienung und 10 Programmen zu je 20 Segmenten ist bei allen drei Baugrößen der LHTC/LHTCT-Reihe Seriencontroller, auch bei der Hubtür-Ausführung LHTCT 08/16.

Auswahlhilfe

Reichen 1,5 Liter Nutzraum und eine reine Hubtür-Ausführung, ist der LHTCT 01/16 mit Tmax 1.550 °C die kompaktere Alternative der Baureihe. Für eine mittlere Größe mit 3 Litern und ebenfalls wählbarer Tür steht die Baugröße LHTC 03/16, die aktuell nicht im LT-Shop geführt wird und auf Anfrage erhältlich ist.

Typische Einsatzbereiche

Der LHTC 08/16 ist für Hochtemperaturprozesse im Labor bis Tmax 1.600 °C ausgelegt, die Arbeitstemperatur liegt bei 1.500 °C, darüber steigt der Verschleiß. Mit 8 Litern bietet er den größten Nutzraum der Reihe, die beiden kleineren Baugrößen haben 1,5 und 3 Liter. Ab Werk sind ein Schutzgasanschluss zum Spülen mit nicht brennbaren Prozessgasen und ein manuelles oder automatisches Begasungssystem bestellbar, der Ofen ist dabei nicht gasdicht.

Technische Details

Weitere Modelle der Baureihe

Zur LHTC/LHTCT-Baureihe mit SiC-Beheizung gehören drei Baugrößen von 1,5 bis 8 Litern Nutzraum, bei 03/16 und 08/16 ist die Türausführung ohne Aufpreis wählbar:

Lieferumfang

• 1x Nabertherm Hochtemperaturofen LHTC 08/16 mit Controller C550

Regulatorische Informationen

Das Gerät ist ein Elektrogerät im Sinne des Elektro- und Elektronikgerätegesetzes (ElektroG). Die WEEE-Registrierungsnummer des Herstellers Nabertherm GmbH lautet DE 31598342. Hinweise zur Rückgabe von Altgeräten stehen auf unserer Seite Umwelt und Entsorgung.

Individueller Bedarf und Beschaffungsservice

Für den LHTC 08/16 sind ab Werk unter anderem ein Temperaturwählbegrenzer mit einstellbarer Abschalttemperatur, ein Schutzgasanschluss für nicht brennbare Prozessgase sowie ein manuelles oder automatisches Begasungssystem bestellbar. Der Temperaturwählbegrenzer dient mit einstellbarer Abschalttemperatur als Übertemperaturschutz für Ofen und Charge. Bei individuellem Bedarf berät LT Laborhandel persönlich.
