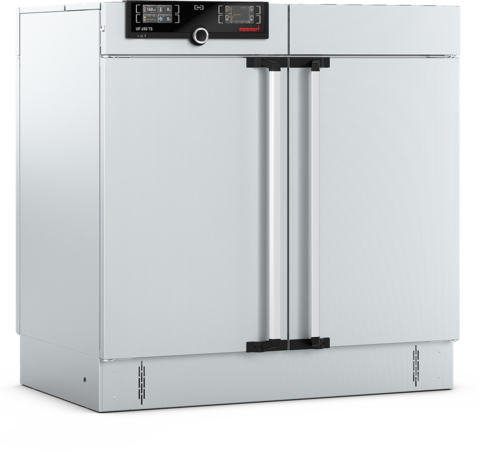

Memmert Durchreicheschrank UF450TS, 449 l, +20 bis +250 °C, TwinDISPLAY

Der Memmert Durchreicheschrank UF450TS bietet 449 Liter Innenvolumen und wird wie der UF750TS über Drehstrom angeschlossen, die kleineren Modelle UF160TS und UF260TS mit 230 V oder 115 V. Zwei vollisolierte Edelstahltüren auf Rein- und Unreinseite übernehmen weiterhin die Schleusenfunktion zwischen Grauraum und Reinraum, geregelt über TwinDISPLAY im Bereich +20 bis +250 °C.

Aufbau: mehr Belastbarkeit pro Einschub

Der Innenraum misst 1.040 x 720 x 600 mm, außen liegt das Gehäuse bei 1.224 x 1.233 x 782 mm zuzüglich der Türgriffe. Serienmäßig sind 2 elektropolierte Edelstahl-Gitterroste enthalten, bis zu 8 Einschübe lassen sich bestücken. Anders als bei den kleineren TS-Modellen sind pro Einschub bis zu 30 kg zulässig, insgesamt bis zu 300 kg. Das Nettogewicht liegt bei rund 213 kg, verpackt im Karton (1.330 x 1.450 x 1.050 mm) bei rund 279 kg.

Regelung: TwinDISPLAY für größere Chargen

Der ControlCOCKPIT-Regler mit TwinDISPLAY und zwei TFT-Farbgrafikdisplays regelt auch den UF450TS, HeatBALANCE passt die Heizleistungsverteilung zwischen oberer und unterer Heizgruppe zwischen -50 und +50 Prozent an. SetpointWAIT startet die Prozesszeit erst nach Erreichen der Solltemperatur, die elektronisch regelbare Luftturbine verteilt die Wärme segmentspezifisch in 10-Prozent-Schritten. Programme werden über Ethernet oder USB mit AtmoCONTROL verwaltet, bei Stromausfall bleibt der Ablauf gespeichert. Die Einstellgenauigkeit liegt bei 0,1 °C bis zu einer Solltemperatur von 99,9 °C und bei 0,5 °C ab 100 °C.

Elektrischer Anschluss mit Drehstrom

Der UF450TS wird mit 400 V und 3 x 230 V ohne Neutralleiter bei ca. 4.800 W angeschlossen, 50/60 Hz. Zulässig ist eine Aufstellhöhe bis 2.000 m über NN bei +5 °C bis +40 °C Umgebungstemperatur und maximal 80 % relativer Luftfeuchtigkeit, nicht kondensierend. Transportiert werden darf der Schrank ausschließlich stehend.

Sicherheit nach DIN 12880

Zwei redundante Pt100-Sensoren der DIN-Klasse A überwachen sich in 4-Leiter-Messung gegenseitig, ein mechanischer Temperaturbegrenzer der Schutzklasse 1 nach DIN 12880 schaltet die Heizung rund 20 °C über der maximalen Schranktemperatur ab. AutoSAFETY überwacht zusätzlich Über- und Untertemperatur mit optischem und akustischem Alarm, ein Selbstdiagnosesystem unterstützt bei der Fehlersuche.

Auswahlhilfe: zwischen UF260TS und UF750TS

Wer mit dem kleineren Memmert Durchreicheschrank UF260TS an die Belastungsgrenze von 20 kg je Einschub stößt oder einen Drehstromanschluss benötigt, findet im UF450TS mit 30 kg je Einschub und 300 kg Gesamtlast die passende Erweiterung. Für noch mehr Kapazität bei gleicher Belastung pro Einschub ist der Memmert Durchreicheschrank UF750TS mit 749 Litern und 14 Einschüben die nächste Stufe. Ohne Schleusenfunktion und bei einseitigem Zugang kommt der ebenfalls 449 Liter große Memmert Universalschrank UF450plus infrage, sein Temperaturbereich reicht bis +300 °C.

Typische Einsatzbereiche

Mit 30 kg zulässiger Last je Einschub eignet sich der UF450TS auch für schwereres Beschickungsgut, das direkt zwischen Grauraum und Reinraum übergeben wird, bei verringerter Kontaminationsgefahr.

• Schleusen von größerem oder schwererem Beschickungsgut und Proben zwischen Grauraum und Reinraum
• Beladen von Reinraumbereichen mit Chargen über 20 kg je Einschub
• Trocknen und Tempern von Beschickungsgut mit anschließender Übergabe in den Reinraum
• Zeitersparnis bei der Beladung durch direkten Zugang von beiden Seiten

Technische Details

Weitere Größen der Baureihe

Der UF450TS gehört zu fünf Baugrößen der TS-Baureihe, alle mit TwinDISPLAY, Schleusenfunktion und einem Einstellbereich von +20 bis +250 °C.

Lieferumfang

• Durchreicheschrank UF450TS mit vollisolierten Edelstahltüren auf beiden Seiten
• Werkskalibrierzertifikat (Kalibrierung bei +160 °C)
• 2x Edelstahl-Gitterrost, elektropoliert
• Aufstellung mit Füßen

Regulatorische Informationen

Das Gerät ist ein Elektrogerät im Sinne des Elektro- und Elektronikgerätegesetzes (ElektroG). Die WEEE-Registrierungsnummer des Herstellers Memmert GmbH + Co. KG lautet DE 66812464. Hinweise zur Rückgabe von Altgeräten stehen auf unserer Seite Umwelt und Entsorgung.

Individueller Bedarf und Beschaffungsservice

Für den UF450TS sind unter anderem eine Vollsichtglastür mit 4-Schicht-Isolationsverglasung bis 250 °C, eine Türverriegelung für wechselseitiges Öffnen, ein zusätzlicher Pt100-Sensor sowie eine 4-20-mA-Schnittstelle erhältlich. Ergänzend lassen sich verstärkte Edelstahl-Gitterroste, Einschiebe- und Boden-Abtropfschalen, ein Einbauzargen-Set für den Wandeinbau oder ein USB-Ethernet-Adapter bestellen. Für Qualifizierung und Wartung vermitteln wir Werks- und DAkkS-Kalibrierung, IQ/OQ-Dokumentation nach DIN 12880:2007-05, PQ-Qualifizierung sowie Einweisung und Wartungsverträge. Unser Beschaffungsservice unterstützt bei individuellem Bedarf und bei der Auswahl der passenden Ausstattung.
