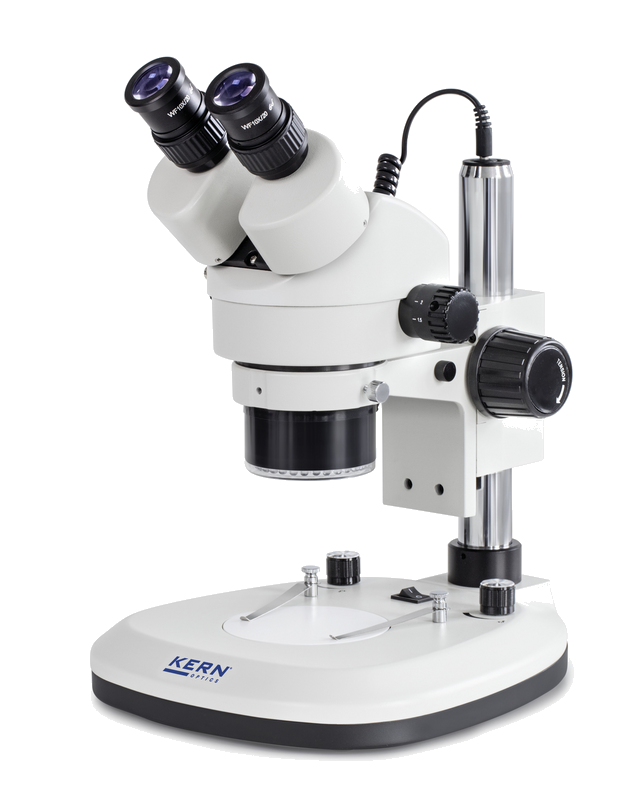

Kern Stereo-Zoom-Mikroskop OZL 465, Zoom 7x-45x, LED Auf-/Durchlicht

Wer eine Leiterplatte auf Lötfehler prüft oder ein Insekt für den Biologieunterricht präpariert, braucht ein Bild mit Tiefenschärfe und die Möglichkeit, schnell zwischen Übersicht und Detail zu wechseln. Das Kern Stereo-Zoom-Mikroskop OZL 465 deckt dafür einen Zoombereich von 0,7x bis 4,5x ab, mit den mitgelieferten 10x-Okularen ergibt das eine Gesamtvergrößerung von 7x bis 45x. Der binokulare Kopf sitzt auf einem Säulenstativ, ist um 45 Grad geneigt und lässt sich um 360 Grad drehen. LED-Licht beleuchtet die Probe wahlweise von oben oder von unten, getrennt dimmbar. Kern positioniert das Modell als Allrounder für Schulen, Ausbildungsbetriebe, Prüfstellen und Labore.

Zoombereich und Sehfeld

Das Zoomobjektiv deckt 0,7x bis 4,5x ab, ein Verhältnis von 6,4 zu 1. Mit den HWF-10x-Okularen ergibt das die genannten 7x bis 45x Gesamtvergrößerung. Am unteren Ende des Zooms liegt das Sehfeld bei 28,6 mm, am oberen bei 4,4 mm. Eine ganze Platine passt so ins Bild, oder eine einzelne Lötstelle in Nahaufnahme. Der Arbeitsabstand von 105 mm lässt genug Raum für eine Pinzette oder einen Lötkolben unter der Optik, der Objekttisch nimmt Proben bis 140 mm Höhe auf.

Kopf und Stativ auf den Anwender eingestellt

Der Dioptrienausgleich arbeitet beidseitig von minus 5 bis plus 5, der Pupillenabstand lässt sich zwischen 55 und 75 mm einstellen. High-Eye-Point-Okulare halten den Augenabstand zur Linse groß genug für Brillenträger. Der Mikroskopkopf ist abnehmbar, die Kopfaufnahme hat einen Durchmesser von 76 mm und passt damit auch auf andere modulare Kern-Stative. Fokussiert wird über einen Grobtrieb, einen separaten Feintrieb hat das OZL 465 nicht.

LED-Beleuchtung für Auf- und Durchlicht

Auflicht und Durchlicht sind getrennt dimmbar, jeweils mit 3 Watt LED-Leistung. Auflicht zeigt undurchsichtige Proben wie Leiterplatten, Mineralien oder Insekten von oben, Durchlicht beleuchtet dünne Präparate und Objektträger von unten. Das Kontrastverfahren ist Hellfeld. Zwei unabhängig steuerbare Lichtquellen in einem Gerät unterscheiden das OZL 465 von einfacheren Stereomikroskopen mit nur einer Beleuchtungsrichtung.

Digitalisierung: optisch im Grundmodell, erweiterbar über Zubehör

Das OZL 465 hat im Grundmodell keinen eingebauten Kamerasensor, es ist ein rein optisches Mikroskop. Wer die Probe zusätzlich auf einem Bildschirm zeigen oder dokumentieren möchte, rüstet über eine Okularkamera nach. Für Anwender, die von Beginn an ein digitales Bild brauchen, führt Kern mit dem OZL 462 einen eigenen Mikroskopkopf mit Digitalausgang. Das ist ein eigenständiges Produkt mit eigener Artikelnummer und nicht Teil dieses Angebots.

Lagerung und Garantie

Das Gehäuse verträgt eine Lagertemperatur von minus 5 bis 40 Grad Celsius, relevant beim Transport im Winter oder bei der Zwischenlagerung im ungeheizten Nebenraum. Kern gibt 36 Monate Garantie auf das Gerät und bestätigt für die REACH-Einstufung, dass keine verbotenen Stoffe enthalten sind.

Typische Einsatzbereiche

Kern nennt für die OZL-46-Serie ein breites Feld an Anwendungen, von der Reproduktionsmedizin bis zur Qualitätskontrolle:

• In-vitro-Fertilisation
• Parasitennachweis
• Zoologie und Botanik
• Gewebepräparation und Schnitte
• Qualitätskontrolle
• Proben mit dreidimensionalem Eindruck, etwa Insekten, Samen, Leiterplatten oder Bauteile

In der Ausbildung zeigt das Mikroskop Präparate aus dem Biologieunterricht plastisch statt flach. In der Elektronikfertigung prüft die Qualitätssicherung damit Lötstellen und bestückte Leiterplatten auf Vollständigkeit, ohne für jede Serie gleich ein Digitalsystem aufzubauen.

Häufige Fragen zum OZL 465

Kann später eine Kamera angebaut werden? Direkt am OZL 465 nicht als Umbau, aber eine Okularkamera lässt sich als Zubehör ergänzen. Für ein Gerät mit werkseitigem Digitalausgang ist der separate Kopf OZL 462 die passende Wahl.

Wie hoch darf die Probe sein? Der Objekttisch nimmt Proben bis 140 mm Höhe auf.

Eignet sich das Mikroskop für Brillenträger? Ja, die Okulare sind als High-Eye-Point ausgelegt, der Dioptrienausgleich reicht beidseitig von minus 5 bis plus 5.

Wie schwer ist das Gerät? Das Nettogewicht liegt bei 4,6 kg, die Maße sind 300 x 240 x 420 mm.

Ist Durchlicht für dünne Präparate möglich? Ja, Durchlicht lässt sich unabhängig vom Auflicht dimmen, beide Richtungen sind LED-basiert.

Welche Steckerausführung liegt bei? Das Netzteil kommt mit EURO-Stecker, weitere Ausführungen für UK, US oder CH sind laut Datenblatt optional erhältlich.

Technische Details

Lieferumfang

• Stereo-Zoom-Mikroskop OZL 465 mit Säulenstativ
• Staubschutzhaube
• Augenmuscheln
• Bedienungsanleitung (mehrsprachig)
• Steckernetzteil mit EURO-Stecker, weitere Steckerausführungen optional

Eine Kamera ist im Lieferumfang nicht enthalten, das Grundmodell ist rein optisch.
