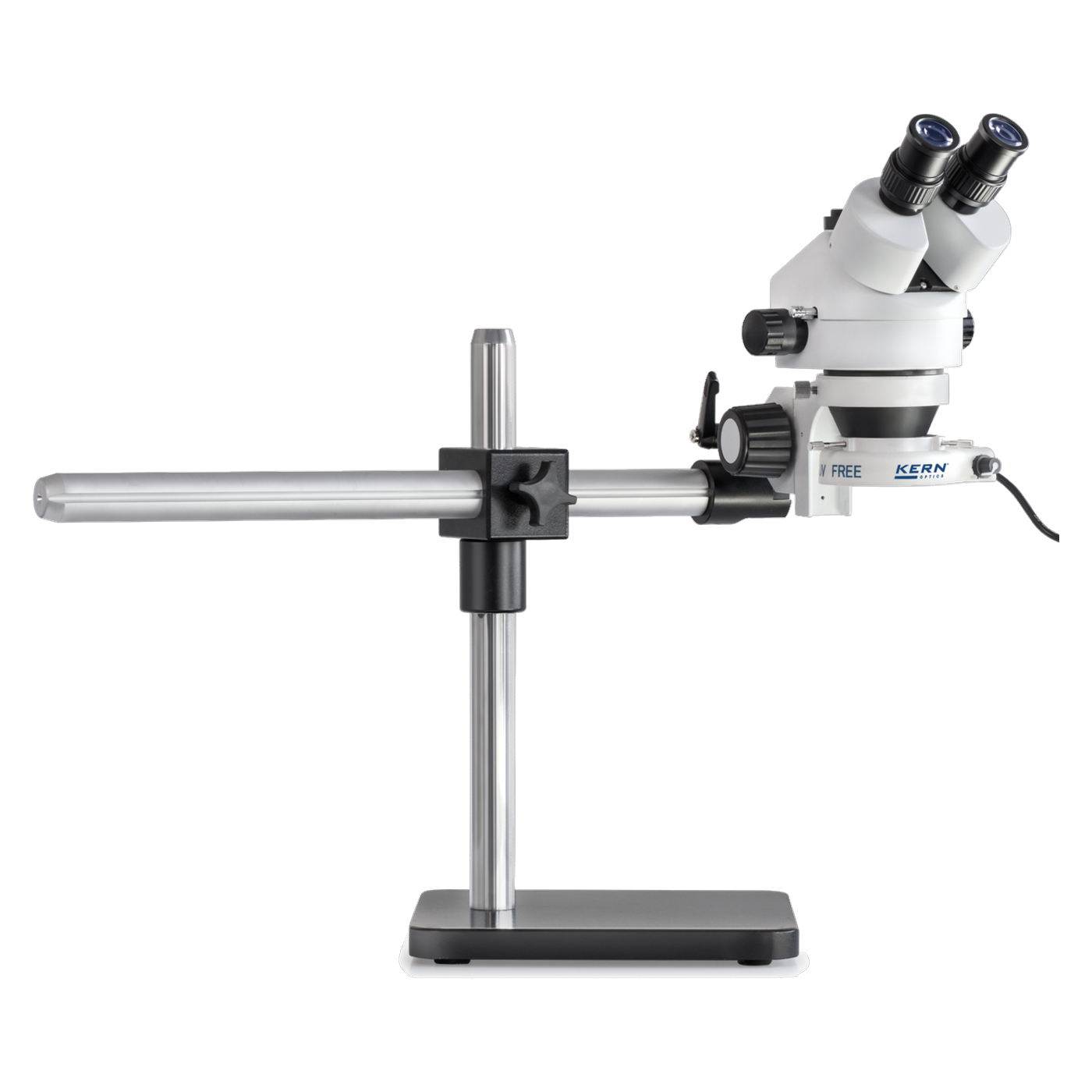

Kern OZL 961 Stereomikroskop-Set, Binokular, 0,7x-4,5x, Teleskoparmständer, LED-Ringlicht

Das Kern OZL 961 ist ein fertig zusammengestelltes Stereomikroskop-Set für den Arbeitsplatz. Es besteht aus einem binokularen Stereomikroskopkopf mit Zoom 0,7x bis 4,5x, einem Universalständer mit Teleskoparm und Platte, einem Halter, einer LED-Ringbeleuchtung und einer Staubschutzhaube. Der Teleskoparm ist nach Kern besonders geeignet für große Proben und für freies Arbeiten unter dem Mikroskop.

Aufbau des Sets

Kern hat die Komponenten aus dem eigenen Sortiment vorab kombiniert, um die Konfiguration und die Wahl der passenden Einzelteile zu ersparen. Der Halter für den Kopf hat 76 mm Durchmesser. Als Standtyp führt Kern den Universalständer mit Teleskoparm und Platte. Das Set misst 700 x 255 x 600 mm (B x T x H) und wiegt netto 17 kg.

Optik und Sehfeld

Der Zoom läuft stufenlos von 0,7x bis 4,5x, mit den serienmäßigen HWF-10x-Okularen (20 mm Sehfeld, High Eye Point) ergibt das 7x bis 45x Gesamtvergrößerung. Das Sehfeld misst bei kleinster Vergrößerung 28,6 mm und bei größter 4,4 mm. Der Arbeitsabstand beträgt 100 mm, Proben dürfen bis 140 mm hoch sein, die maximale Auflösung liegt bei 0,0037 mm. Der Tubus ist um 45 Grad geneigt und drehbar, der Augenabstand reicht von 55 bis 75 mm, der Dioptrienausgleich arbeitet beidseitig. Fokussiert wird mit einem Grobtrieb.

Ringlicht

Beleuchtet wird im Auflicht mit einer LED-Ringleuchte von 4,5 Watt. Das Licht ist dimmbar. Ein Durchlicht gehört nicht zum Set. Wer durchleuchtete Proben betrachten will, ist mit den Säulenmodellen OZL 463 oder OZL 466 besser bedient, die Auflicht und Durchlicht mit je 3 W haben. Das Netzteil ist eingebaut, der Anschluss erfolgt über Schuko-Stecker, die Schutzklasse ist II.

Wann das Set die richtige Wahl ist

Das Set richtet sich an Arbeitsplätze mit großen Proben, bei denen es auf freien Raum unter dem Kopf ankommt, und an alle, die ein vorkonfiguriertes Auflichtgerät ohne Einzelteilauswahl wollen. Für Durchlicht und für höhere Vergrößerung bis 50x kommen eher das OZL 456 oder die Säulenmodelle in Frage. Eine Kamera lässt sich am binokularen Kopf nicht über einen Tubusausgang anschließen.

Zubehör für das Set

Kern führt für das OZL 961 Okulare mit 15x, 20x und 25x sowie ein 10x-Okular mit Skala (0,1 mm), Vorsatzobjektive mit 0,5x, 0,75x, 1,5x und 2x, eine Lötschutzlinse und ein Netzteil-Adapterset. Die Staubschutzhaube ist bereits Teil des Sets.

Typische Einsatzbereiche

Kern nennt für das OZL 961 Ausbildungsbetriebe, Werkstätten sowie Montage- und Reparaturarbeitsplätze, zum Beispiel in der Elektronikindustrie. Der Teleskoparmständer ist laut Kern besonders geeignet für große Proben und für freies Arbeiten unter dem Mikroskop.

• Ausbildungsbetriebe
• Werkstätten
• Montage- und Reparaturarbeitsplätze, zum Beispiel in der Elektronikindustrie
• Arbeiten an großen Proben

Häufig gestellte Fragen

Was gehört zum Set? Ein binokularer Stereomikroskopkopf, ein Universalständer mit Teleskoparm und Platte, ein Halter, eine LED-Ringbeleuchtung und eine Staubschutzhaube.

Hat das OZL 961 ein Durchlicht? Nein, die LED-Ringleuchte (4,5 W) ist eine reine Auflichtbeleuchtung.

Wie stark vergrößert das Set? Der Zoom reicht von 0,7x bis 4,5x. Mit den 10x-Okularen ergibt das 7x bis 45x.

Wie hoch darf eine Probe sein? Bis 140 mm, bei 100 mm Arbeitsabstand.

Technische Details

Lieferumfang

• Stereomikroskopkopf OZL 461 (binokular)
• Universalständer mit Teleskoparm und Platte
• Halter
• LED-Ringbeleuchtung
• Staubschutzhaube

Individueller Bedarf & Beschaffungsservice

Okulare, Vorsatzobjektive, eine Lötschutzlinse, ein Netzteil-Adapterset oder eine Mikroskopkamera zum OZL 961 besorgen wir auf Anfrage über unseren Beschaffungsservice.
