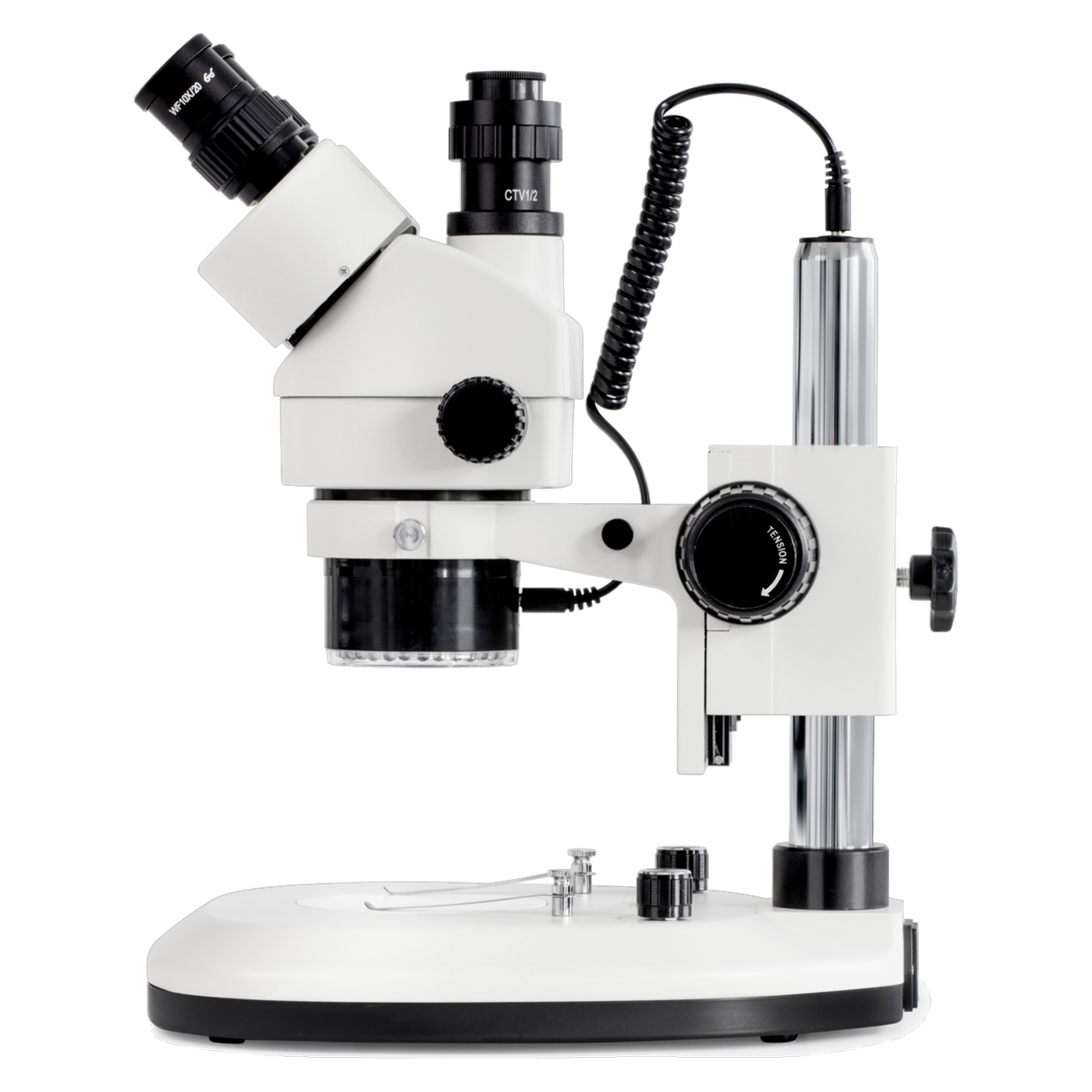

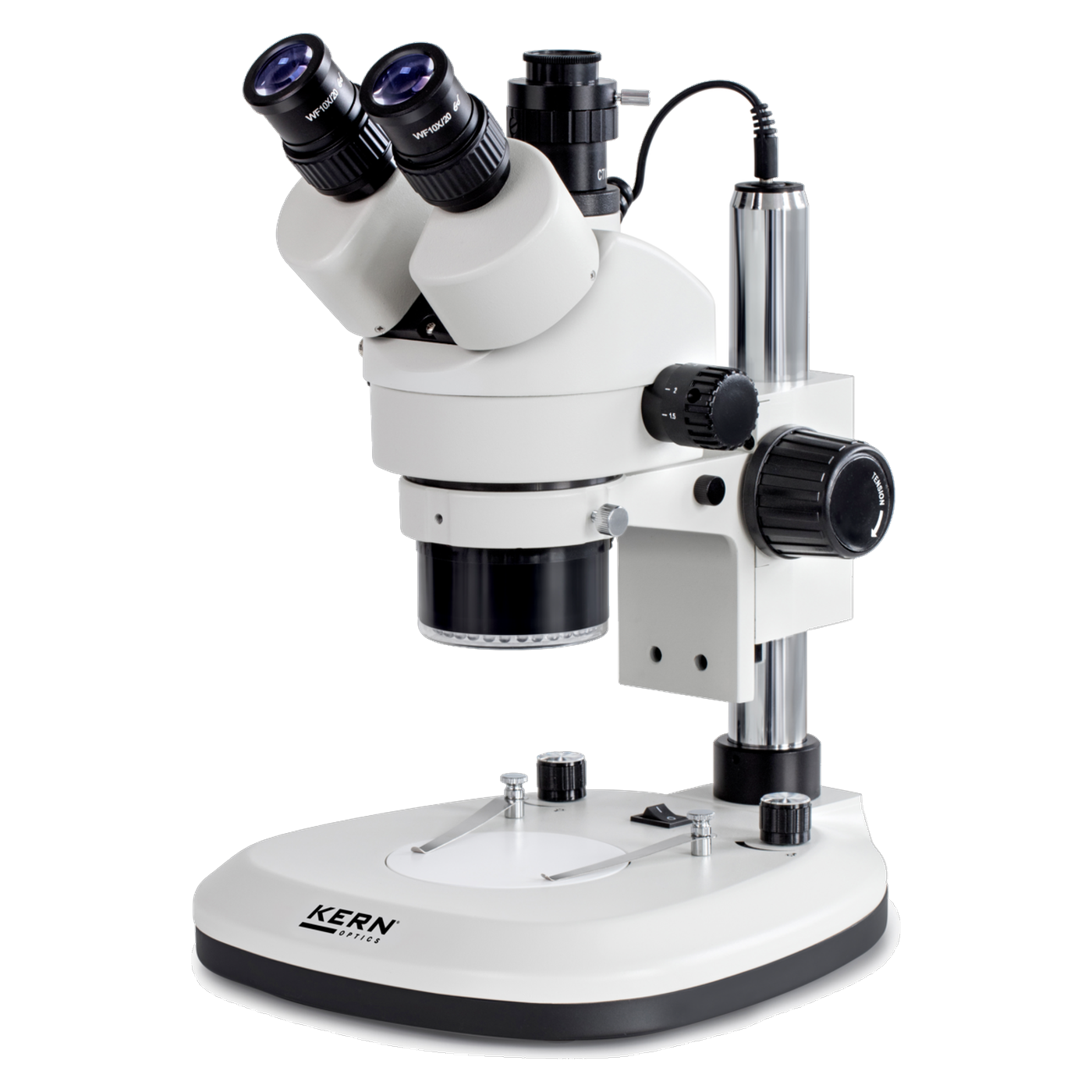

Kern OZL 466 Stereo-Zoom-Mikroskop, Trinokular, 0,7x-4,5x, LED Auf- und Durchlicht

Das Kern OZL 466 ist ein trinokulares Stereo-Zoom-Mikroskop auf Säulenständer für Proben mit räumlicher Tiefe, etwa Platinen oder Bauteile. Der Zoom läuft stufenlos von 0,7x bis 4,5x, mit den 10x-Okularen ergibt das 7x bis 45x Gesamtvergrößerung. Auflicht und Durchlicht kommen aus zwei getrennt dimmbaren LED-Quellen, und der dritte Tubusausgang trägt eine Kamera.

Zoomrad mit Rastung und Sehfeld

Das Zoomrad hat einen integrierten Click-Stop. Er rastet definierte Vergrößerungsstufen ein, damit sich eine einmal gewählte Einstellung bei der nächsten Probe wiederfinden lässt. Der Zoombereich entspricht einem Verhältnis von 6,4:1. Das Sehfeld misst bei kleinster Vergrößerung 28,6 mm im Durchmesser und schrumpft bei 4,5x auf 4,4 mm. Als maximale Auflösung gibt Kern 0,0037 mm an. Der Arbeitsabstand beträgt 105 mm, Proben dürfen bis 140 mm hoch sein, sodass auch ein bestückter Baugruppenträger oder ein größeres Werkstück noch unter den Kopf passt. Das optische System ist ein Greenough-System mit zwei getrennten Strahlengängen, die Abbildung ist räumlich.

Okularseite und Einstellung

Der Tubus ist um 45 Grad geneigt und drehbar. Der Augenabstand lässt sich von 55 bis 75 mm einstellen, der Dioptrienausgleich arbeitet beidseitig. Serienmäßig sitzen HWF-10x-Okulare mit 20 mm Sehfeld und High Eye Point im Tubus, Brillenträger sehen das Bild also auch mit Brille. Als Zubehör führt Kern Okulare mit 15x, 20x und 25x sowie ein 10x-Okular mit Skala (0,1 mm). Der Fokus wird über einen Grobtrieb eingestellt.

Kamerabetrieb mit 50:50-Strahlengang

Der Strahlengang ist im Verhältnis 50:50 zwischen Okularen und Kameraausgang geteilt. Kern nennt dafür Dokumentation, Live-Bildübertragung sowie präzise Inspektions- und Lötarbeiten. Wer das Bild am Okular beurteilt und gleichzeitig festhält, braucht keinen Umbau zwischen beiden Betriebsarten. Für den Anschluss gibt es C-Mount-Adapter mit 1x, 0,3x und 0,5x, außerdem einen Okularadapter für Mikroskopkameras. Passende Kameras sind bei Kern die Modelle ODC 825, ODC 832, ODC 852, ODC 874 und ODC 881. Wer Bild, Messung und Speicherung auf einem Tablet haben möchte, setzt die Tablet-Kamera ODC 241 auf. Das fertig zusammengestellte Set mit Tablet-Kamera führen wir als OZL 464T241.

Säulenständer, Beleuchtung und Strom

Die Standfläche des Säulenständers misst 290 x 240 mm, der Halter für den Mikroskopkopf hat 76 mm Durchmesser. Kern weist darauf hin, dass sich der Kopf vom Ständer nehmen und in andere modulare Bausysteme integrieren lässt, zum Beispiel in einen Universalständer. Auflicht und Durchlicht haben je 3 Watt, beide Quellen werden getrennt gedimmt. Ständereinsätze in Milchglas und Schwarz-Weiß mit 95 mm Durchmesser gehören zur Ausstattung. Das Netzteil ist eingebaut, die Eingangsspannung beträgt 100 bis 240 V, angeschlossen wird über ein abnehmbares Kaltgerätekabel (Schutzklasse I).

OZL 466 oder OZL 463

Das OZL 463 hat dieselbe Optik, dieselbe Beleuchtung und denselben Säulenständer, aber einen binokularen Kopf ohne Kameraausgang und wiegt 4,2 statt 4,6 kg. Wer sicher keine Kamera anschließt, kommt mit dem OZL 463 aus. Wer Bilder dokumentieren will oder es noch nicht ausschließen kann, nimmt das OZL 466.

Typische Einsatzbereiche

Kern nennt für die OZL-46-Serie Schulen, Ausbildungsbetriebe und Ausbildungswerkstätten, Werkstätten, Prüfstellen und Labore sowie Montage- und Reparaturarbeitsplätze, zum Beispiel in der Elektronikindustrie.

• Ausbildung in Schulen und Ausbildungswerkstätten
• Montage- und Reparaturarbeitsplätze
• Elektronikindustrie
• Prüfstellen und Labore
• Lötarbeiten und Inspektion mit Kamera

Häufig gestellte Fragen

Wie stark vergrößert das OZL 466? Der Zoom reicht von 0,7x bis 4,5x. Mit den serienmäßigen 10x-Okularen ergibt das 7x bis 45x Gesamtvergrößerung.

Kann ich eine Kamera anschließen? Ja, der Tubus ist trinokular. Der Strahlengang ist 50:50 geteilt, Okulare und Kamera sind gleichzeitig nutzbar. Für den Anschluss ist ein C-Mount-Adapter erforderlich.

Wie hoch dürfen Proben sein? Bis 140 mm, bei einem Arbeitsabstand von 105 mm.

Lassen sich Auflicht und Durchlicht getrennt regeln? Ja, beide LED-Quellen mit je 3 W sind unabhängig voneinander dimmbar.

Technische Details

Lieferumfang

• Stereo-Zoom-Mikroskop OZL 466
• Staubschutzhaube
• Augenmuscheln
• Ständereinsätze Milchglas und Schwarz-Weiß (Ø 95 mm)
• Betriebsanleitung (mehrsprachig)

Individueller Bedarf & Beschaffungsservice

Für Okulare, C-Mount-Adapter, Kameras oder ein anderes Netzkabel zum OZL 466 stellen wir die passenden Kern-Artikel zusammen. Anfragen laufen über unseren Beschaffungsservice.
