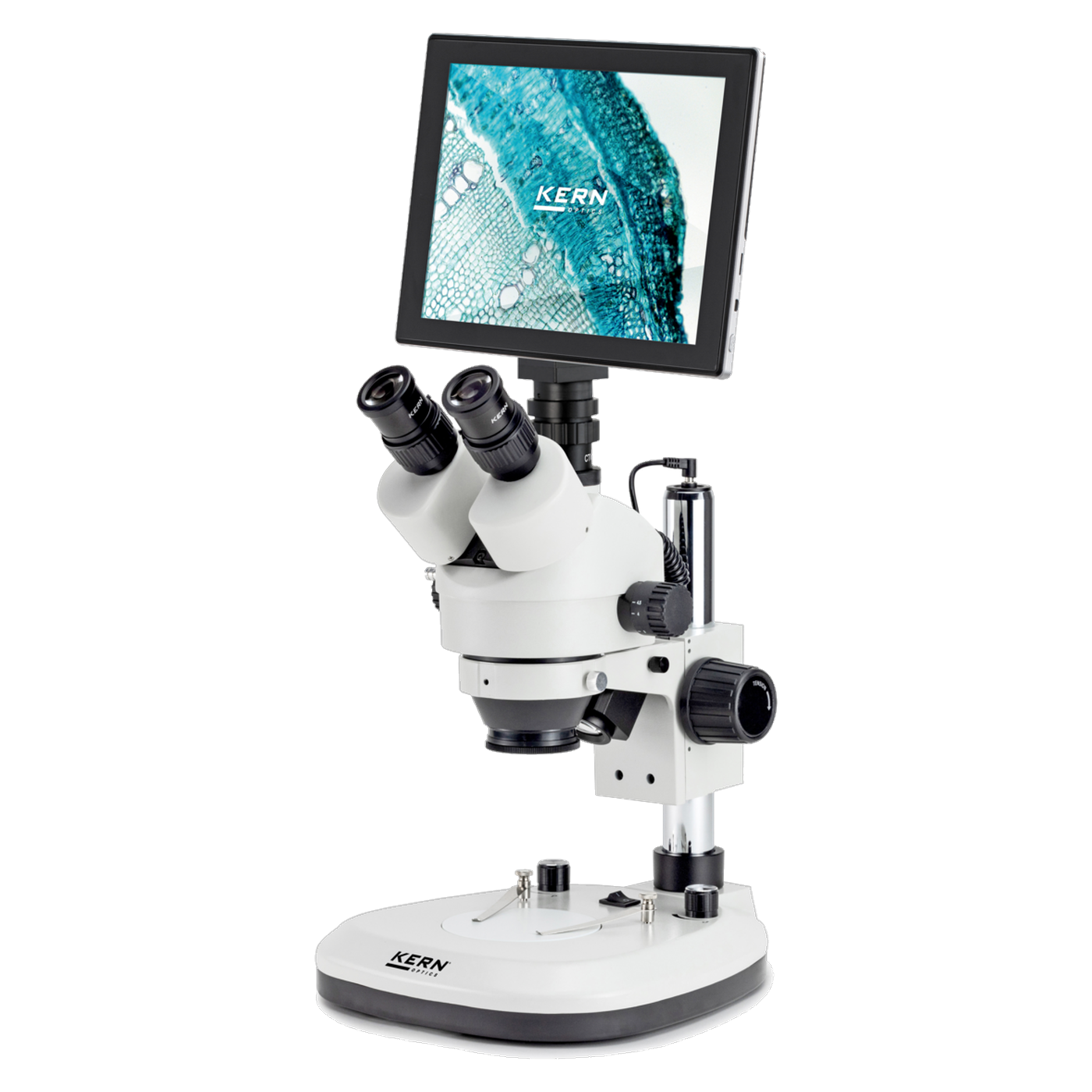

Kern OZL 464T241 Digitalmikroskop-Set, Stereo-Zoom 0,7x-4,5x mit Tablet-Kamera 5 MP

Im Kern OZL 464T241 ist das Stereo-Zoom-Mikroskop OZL 464 bereits mit der Tablet-Kamera ODC 241 verbunden. Die Probe lässt sich durch die Okulare betrachten und zugleich als Livebild auf einem Android-Tablet mit 9,7 Zoll Touchscreen darstellen, aufnehmen und vermessen. Der passende C-Mount-Adapter gehört zur Lieferung. Das Set ist als digitale Komplettlösung für die Live-Untersuchung gedacht.

Das Mikroskop

Die Optik ist ein Greenough-System mit stufenlosem Zoom von 0,7x bis 4,5x (Verhältnis 6,4:1). Mit den HWF-10x-Okularen (20 mm Sehfeld) ergibt das 7x bis 45x. Das Sehfeld misst 28,6 mm bis 4,4 mm, der Arbeitsabstand beträgt 105 mm, Proben dürfen bis 140 mm hoch sein, die maximale Auflösung liegt bei 0,0037 mm. Der Kopf ist trinokular, der Strahlengang im Verhältnis 50:50 auf Okulare und Kamera verteilt, sodass beides gleichzeitig genutzt werden kann. Das Zoomrad rastet über einen Click-Stop in definierten Stufen ein. Der Tubus ist um 45 Grad geneigt und drehbar, der Augenabstand lässt sich von 55 bis 75 mm einstellen, der Dioptrienausgleich arbeitet beidseitig. Fokussiert wird über einen Grobtrieb am Säulenständer.

Die Tablet-Kamera

Die Kamera hat einen Sony-CMOS-Sensor (1/2,8 Zoll) mit 5 Megapixeln und zeigt das Bild auf einem Touchscreen mit 2.048 x 1.536 Pixeln. Die vorinstallierte App S-EYE erstellt Bilder und Videos und misst Strecken, Flächen und Winkel. Eine manuelle Zählfunktion ist vorhanden, ebenso ein automatischer Weißabgleich und ein automatischer Kontrastausgleich. Die Bildrate liegt bei 15 bis 30 Bildern pro Sekunde. Gespeichert wird auf USB-Stick oder SD-Karte, eine USB-Maus lässt sich anschließen, das Livebild geht per HDMI an einen externen Bildschirm. Außerdem sind WLAN und USB 2.0 an Bord. Die Tablet-Kamera gibt es bei uns auch einzeln als ODC 241, für den Einsatz an einem anderen trinokularen Mikroskop mit C-Mount-Adapter.

Beleuchtung, Ständer und Strom

Auflicht und Durchlicht sind LED-Quellen mit je 3 Watt und lassen sich getrennt dimmen. Die Standfläche des Säulenständers misst 290 x 240 mm, der Halter für den Kopf hat 76 mm Durchmesser. Der Kopf ist abnehmbar und lässt sich laut Kern in andere modulare Bausysteme integrieren. Das Netzteil des Mikroskops ist eingebaut (100 bis 240 V, abnehmbares Kaltgerätekabel, Schutzklasse I). Das Set misst 300 x 240 x 640 mm (B x T x H) und wiegt netto 6 kg.

Set oder Mikroskop ohne Kamera

Wer bereits eine Kamera hat oder die Bilder nur gelegentlich braucht, kommt mit dem trinokularen OZL 466 aus und ergänzt die Kamera später über einen C-Mount-Adapter. Wer ohnehin dokumentieren und messen will, spart mit dem Set die Auswahl von Adapter und Kamera.

Typische Einsatzbereiche

Kern nennt die Tablet-Kamera optimal für Schüler und Studenten in der Ausbildung und für Demonstrationszwecke im Labor. Die OZL-46-Serie ist für Ausbildungsbetriebe, Werkstätten sowie Montage- und Reparaturarbeitsplätze ausgelegt, zum Beispiel in der Elektronikindustrie, außerdem für Schulen, Prüfstellen und Labore. Die 50:50-Verteilung des Strahlengangs nennt Kern für Dokumentation, Live-Bildübertragung sowie präzise Inspektions- und Lötarbeiten.

• Ausbildung und Studium
• Demonstration im Labor
• Montage- und Reparaturarbeitsplätze
• Elektronikindustrie
• Inspektion und Lötarbeiten mit Dokumentation

Häufig gestellte Fragen

Welche Kamera gehört zum Set? Die Tablet-Kamera ODC 241 mit 5 MP, 9,7 Zoll Touchscreen und der App S-EYE. Der passende C-Mount-Adapter ist enthalten.

Kann ich gleichzeitig durch das Okular schauen und aufnehmen? Ja, der Strahlengang ist im Verhältnis 50:50 auf Okulare und Kamera verteilt.

Wo werden Bilder und Videos gespeichert? Auf USB-Stick oder SD-Karte, das Livebild lässt sich zusätzlich per HDMI auf einem externen Monitor zeigen.

Welche Messungen sind möglich? Strecken-, Flächen- und Winkelmessungen sowie eine manuelle Zählfunktion über die App.

Technische Details

Lieferumfang

• Stereo-Zoom-Mikroskop OZL 464 (trinokular) mit adaptierter Tablet-Kamera ODC 241
• C-Mount-Adapter
• Staubschutzhaube
• Augenmuscheln
• Betriebsanleitung (mehrsprachig)

Individueller Bedarf & Beschaffungsservice

Okulare, Vorsatzobjektive, einen Kalibrier-Objektträger mit Mikrometer, ein anderes Kaltgerätekabel oder weitere Kameras zum Set OZL 464T241 besorgen wir auf Anfrage über unseren Beschaffungsservice.
