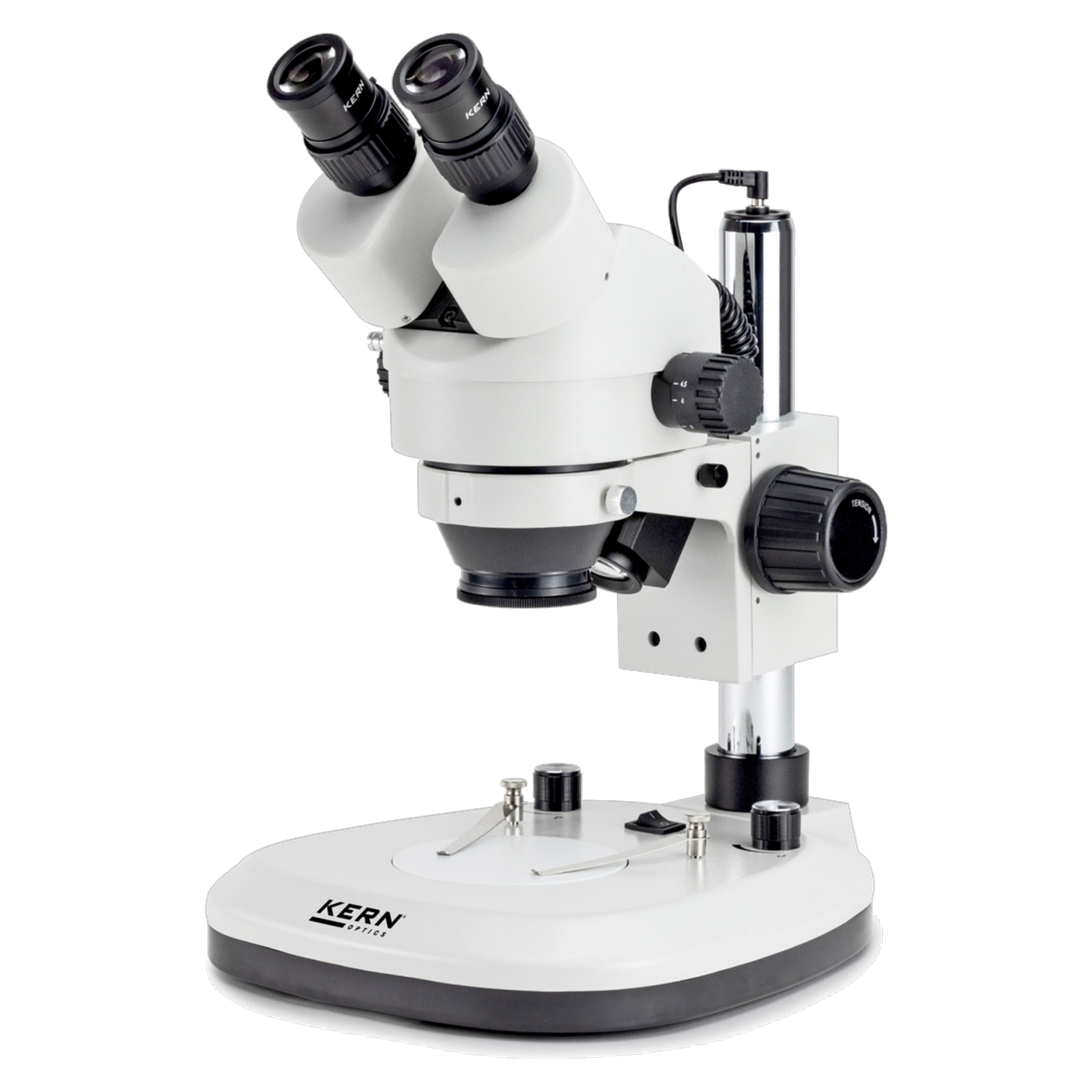

Kern OZL 463 Stereo-Zoom-Mikroskop, Binokular, 0,7x-4,5x, LED Auf- und Durchlicht
540,00 €
% UVP des Herstellers: 600,00 € 10% unter UVP des Herstellers
- Binokulares Stereo-Zoom-Mikroskop, Zoom 0,7x bis 4,5x (7x bis 45x gesamt)
- Sehfeld 28,6 bis 4,4 mm, Auflösung bis 0,0037 mm
- Arbeitsabstand 105 mm, Probenhöhe bis 140 mm
- LED Auflicht und Durchlicht je 3 W, getrennt dimmbar
- Säulenständer, Kopf abnehmbar für andere Bausysteme
- Eingebautes Netzteil, 100 bis 240 V
- Vorsatzobjektive und Okulare als Zubehör
Produktinformationen "Kern OZL 463 Stereo-Zoom-Mikroskop, Binokular, 0,7x-4,5x, LED Auf- und Durchlicht"
Wer an Platinen, Bauteilen oder kleinen Werkstücken arbeitet und das Ergebnis nur mit den Augen beurteilen will, braucht kein Mikroskop mit Kameraausgang. Das Kern OZL 463 aus der OZL-46-Reihe ist dafür gebaut: ein binokulares Stereo-Zoom-Mikroskop mit Zoom von 0,7x bis 4,5x, LED-Auflicht und LED-Durchlicht auf einem Säulenständer. Mit den serienmäßigen 10x-Okularen ergibt das 7x bis 45x Gesamtvergrößerung.
Optik und Sehfeld
Die Optik ist ein Greenough-System, das Bild ist räumlich. Das Sehfeld hat bei kleinster Vergrößerung 28,6 mm Durchmesser und bei 4,5x noch 4,4 mm. Der Arbeitsabstand beträgt 105 mm, Proben dürfen bis 140 mm hoch sein. Als maximale Auflösung nennt Kern 0,0037 mm. Die HWF-10x-Okulare haben 20 mm Sehfeld und High Eye Point. Der Tubus ist um 45 Grad geneigt und drehbar, der Augenabstand reicht von 55 bis 75 mm, der Dioptrienausgleich arbeitet beidseitig. Fokussiert wird über einen Grobtrieb.
Beleuchtung und Ständer
Das Mikroskop hat Auflicht und Durchlicht, jeweils eine LED mit 3 Watt. Beide Lichtquellen lassen sich getrennt dimmen, sodass sich dunkle Platinen von oben und Durchlichtproben von unten jeweils passend ausleuchten lassen. Der Säulenständer steht auf einer Fläche von 290 x 240 mm, der Halter für den Kopf hat 76 mm Durchmesser. Kern weist darauf hin, dass der Kopf vom Ständer abnehmbar ist und sich in andere modulare Bausysteme integrieren lässt, etwa in einen Universalständer. Das Netzteil ist eingebaut (100 bis 240 V, abnehmbares Kaltgerätekabel, Schutzklasse I).
Welches OZL passt
Drei Stereo-Zoom-Modelle aus unserem Sortiment liegen dicht beieinander.
| OZL 463 (dieses Modell) | Binokular, 0,7x bis 4,5x, Arbeitsabstand 105 mm, Probenhöhe 140 mm, 4,2 kg |
| OZL 466 | Trinokular, 0,7x bis 4,5x, Arbeitsabstand 105 mm, Probenhöhe 140 mm, 4,6 kg |
| OZL 456 | Binokular, 0,75x bis 5x, Arbeitsabstand 113 mm, Probenhöhe 45 mm, 4,6 kg |
Der Unterschied zum OZL 466 ist der dritte Tubusausgang für eine Kamera. Das OZL 456 vergrößert bis 50x und hat einen größeren Arbeitsabstand, trägt aber nur Proben bis 45 mm Höhe. Für hohe Proben bei 7x bis 45x ist das OZL 463 die richtige Wahl.
Typische Einsatzbereiche
Kern nennt für die OZL-46-Serie Schulen, Ausbildungswerkstätten, Prüfstellen und Labore. Dazu kommen Ausbildungsbetriebe, Werkstätten sowie Montage- und Reparaturarbeitsplätze, zum Beispiel in der Elektronikindustrie.
- Schulen und Ausbildungswerkstätten
- Prüfstellen und Labore
- Werkstätten und Ausbildungsbetriebe
- Montage- und Reparaturarbeitsplätze in der Elektronikindustrie
Häufig gestellte Fragen
Hat das OZL 463 einen Kameraanschluss? Nein, der Tubus ist binokular. Für Kamerabetrieb gibt es das trinokulare OZL 466.
Welche Gesamtvergrößerung erreicht das Mikroskop? 7x bis 45x, aus dem Zoom 0,7x bis 4,5x und den 10x-Okularen. Zusätzliche Okulare mit 15x, 20x und 25x sowie Vorsatzobjektive sind Zubehör.
Wie hoch darf eine Probe sein? Bis 140 mm.
Brauche ich ein Netzteil? Nein, das Netzteil ist im Gerät eingebaut. Es genügt ein Kaltgerätekabel.
Technische Details
| Optisches System | Greenough, stereoskopisch |
| Tubus | Binokular, 45 Grad geneigt, drehbar |
| Zoombereich | 0,7x bis 4,5x stufenlos |
| Okulare | HWF 10x, Sehfeld 20 mm, High Eye Point |
| Gesamtvergrößerung | 7x bis 45x (mit 10x-Okularen) |
| Sehfeld | 28,6 mm bis 4,4 mm |
| Maximale Auflösung | 0,0037 mm |
| Arbeitsabstand | 105 mm |
| Maximale Probenhöhe | 140 mm |
| Augenabstand | 55 bis 75 mm |
| Dioptrienausgleich | beidseitig |
| Fokussierung | Grobtrieb |
| Beleuchtung | LED Auflicht 3 W und LED Durchlicht 3 W, getrennt dimmbar |
| Ständer | Säule, Standfläche 290 x 240 mm, Halterdurchmesser 76 mm |
| Stromversorgung | Eingebautes Netzteil, 100 bis 240 V, Kaltgerätekabel abnehmbar, Schutzklasse I |
| Abmessungen (B x T x H) | 300 x 240 x 420 mm |
| Gewicht (netto) | 4,2 kg |
| Lagertemperatur | -5 bis 40 °C |
Lieferumfang
- Stereo-Zoom-Mikroskop OZL 463
- Staubschutzhaube
- Augenmuscheln
- Ständereinsätze Milchglas und Schwarz-Weiß (Ø 95 mm)
- Betriebsanleitung (mehrsprachig)
Individueller Bedarf & Beschaffungsservice
Okulare mit 15x bis 25x, ein Okular mit Skala, Vorsatzobjektive (0,5x, 0,75x, 1,5x, 2x), Lötschutzlinse, Ständereinsatz oder ein passendes Kaltgerätekabel besorgen wir für das OZL 463 auf Anfrage über unseren Beschaffungsservice.
