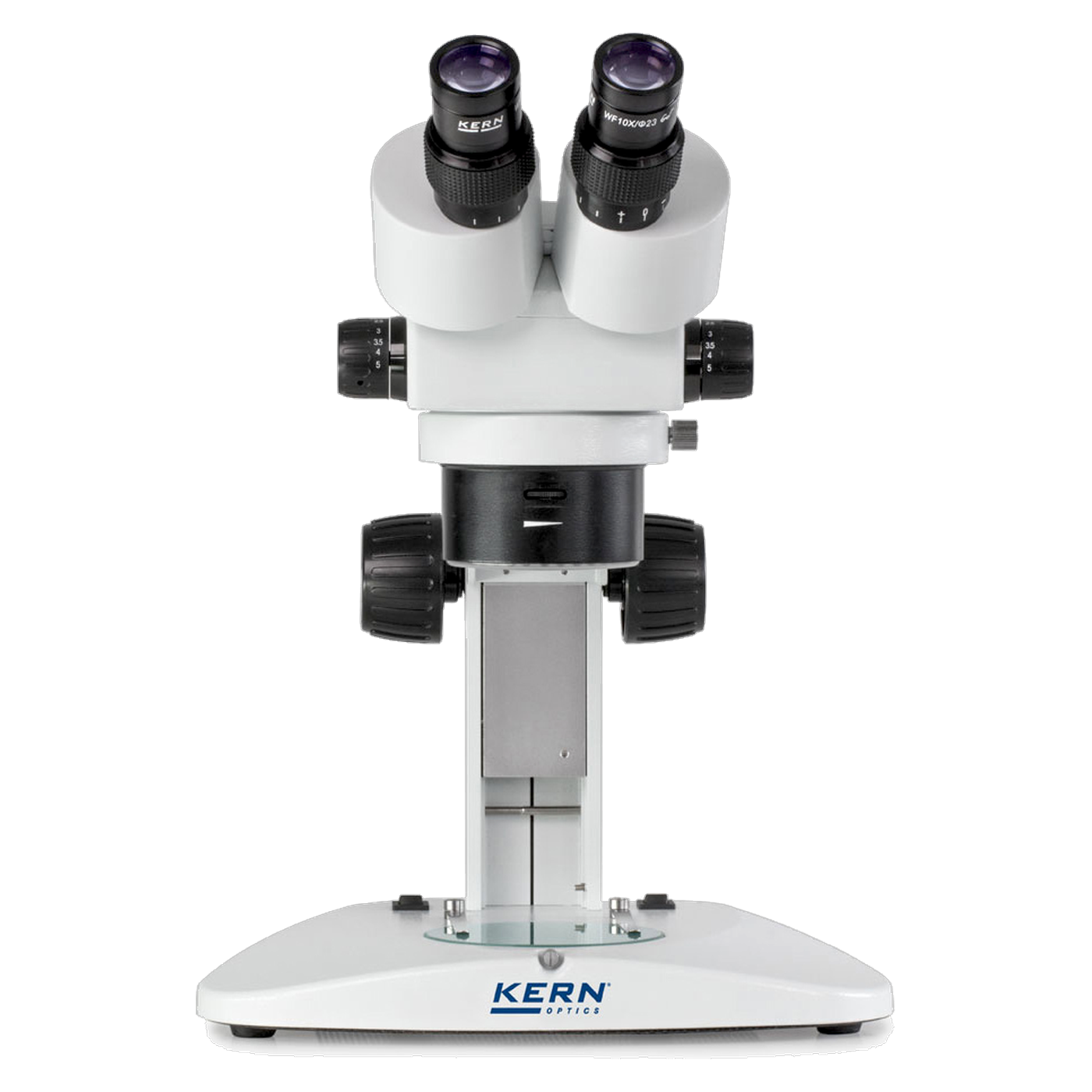

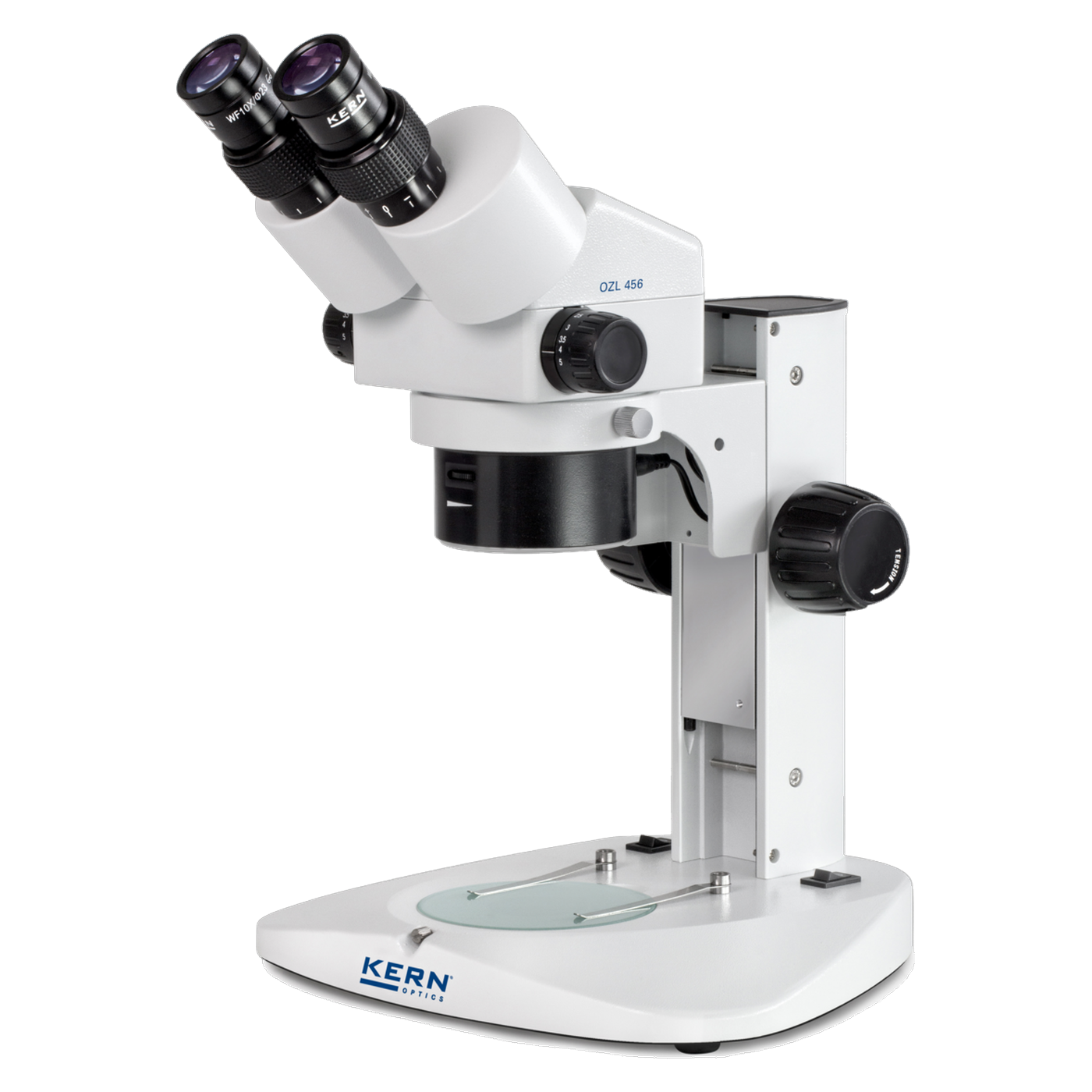

Kern OZL 456 Stereo-Zoom-Mikroskop, Binokular, 0,75x-5x, LED-Ringlicht und Durchlicht

Das Kern OZL 456 geht beim Zoom ein Stück weiter als die Säulenmodelle OZL 463 und OZL 466: 0,75x bis 5x am Objektiv, mit den 10x-Okularen also 7,5x bis 50x. Dazu kommt eine LED-Ringbeleuchtung, die direkt im Objektivgehäuse sitzt, und eine zusätzliche Durchlichteinheit. Das Mikroskop ist binokular und steht auf einem mechanischen Ständer mit Platz für die Probe.

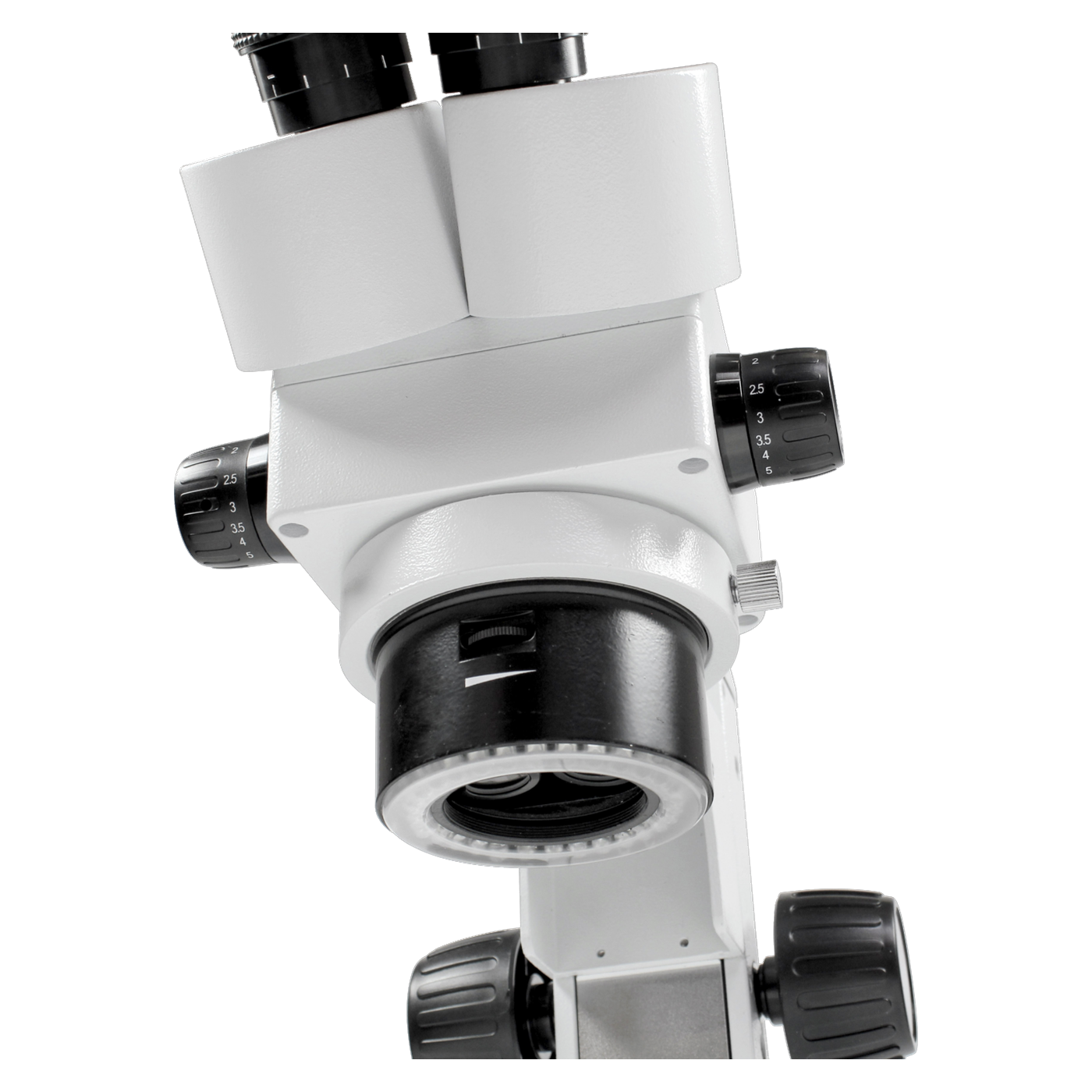

Ringlicht im Objektivgehäuse

Das Auflicht ist ein LED-Ring mit 1 Watt, stufenlos dimmbar und fest im Objektivgehäuse eingebaut. Kern beschreibt die Ausleuchtung als gleichmäßig und schattenfrei. Die Durchlichteinheit hat 0,21 Watt. Das Netzteil ist ein Steckernetzteil, die Schutzklasse ist III (Schutzkleinspannung), das Kabel am Gerät ist abnehmbar.

Vergrößerung, Sehfeld und Arbeitsabstand

Der Zoom ist stufenlos. Das Sehfeld misst bei kleinster Vergrößerung 33 mm und bei 5x noch 5 mm im Durchmesser. Die HSWF-10x-Okulare haben ein Sehfeld von 23 mm, Anti-Fungus-Beschichtung und High Eye Point. Der Arbeitsabstand beträgt 113 mm, die maximale Auflösung gibt Kern mit 0,004025 mm an. Proben dürfen bis 45 mm hoch sein. Der Tubus ist um 45 Grad geneigt und drehbar, der Augenabstand lässt sich zwischen 55 und 75 mm einstellen, der Dioptrienausgleich arbeitet beidseitig. Der Fokus wird über einen Grobtrieb eingestellt.

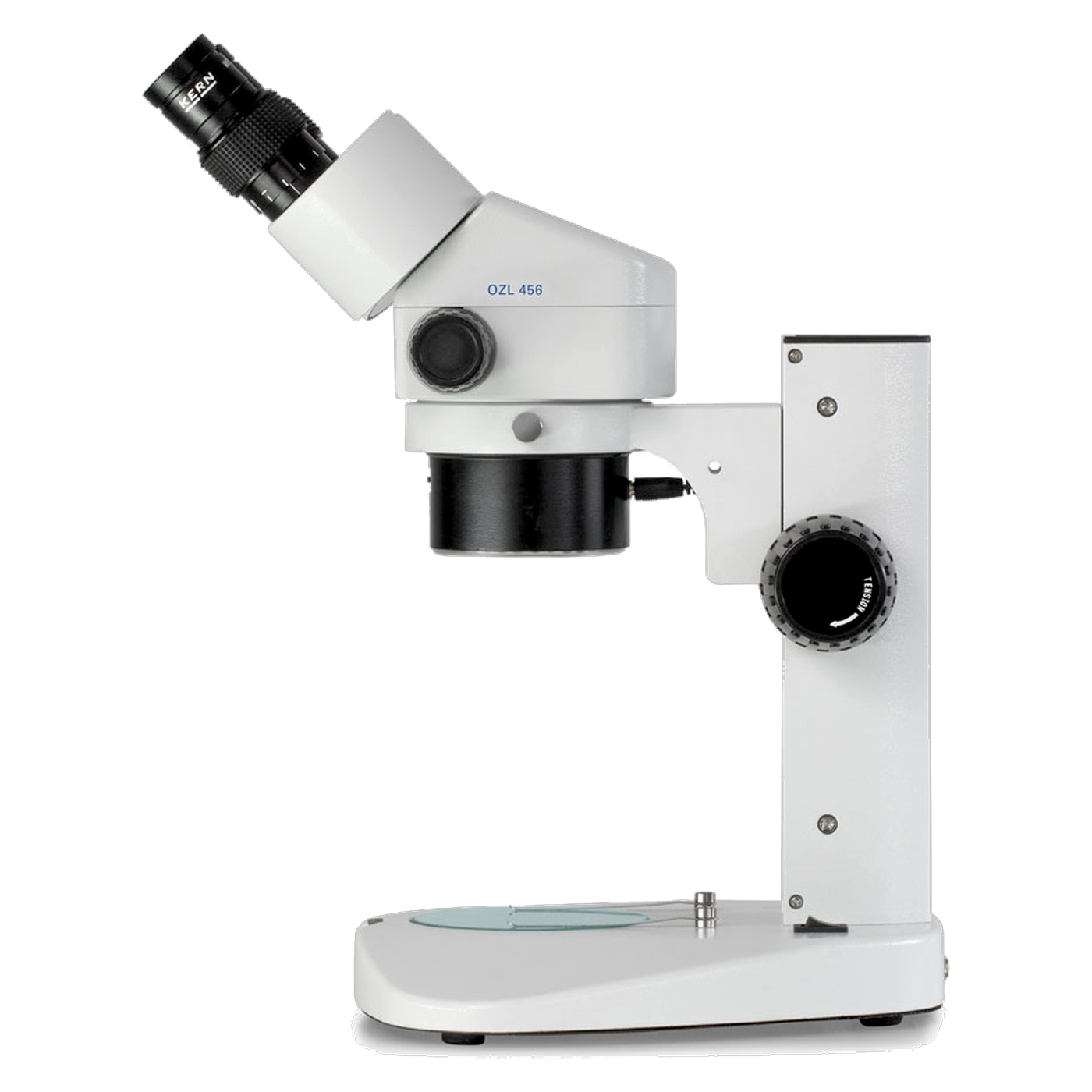

Mechanischer Ständer

Kern beschreibt den mechanischen Ständer mit viel Arbeitsplatz und genauer Einstellmechanik. Das Gerät ist 320 x 275 x 420 mm groß und wiegt netto 4,6 kg. Ständereinsätze in Milchglas und Schwarz-Weiß (Ø 95 mm) gehören zur Ausstattung, ein mechanischer Objekttisch mit 75 x 55 mm Verfahrweg und ein Dunkelfeldeinsatz für Stereomikroskope sind als Zubehör gelistet. Für höhere Vergrößerungen als 50x gibt es Okulare mit 15x, 20x und 25x, für niedrigere ein 5x-Okular.

OZL 456 neben OZL 463 und OZL 466

Das OZL 463 und das OZL 466 haben 0,7x bis 4,5x, einen Arbeitsabstand von 105 mm und lassen Proben bis 140 mm Höhe zu. Das OZL 456 vergrößert höher und lässt mehr Abstand zur Probe, nimmt dafür aber nur 45 mm Probenhöhe. Wer hohe Teile prüft, nimmt eines der beiden anderen. Wer flache Proben wie Platinen oder Oberflächen mit bis zu 50x betrachtet, ist mit dem OZL 456 richtig. Einen Kameraausgang hat nur das OZL 466.

Typische Einsatzbereiche

Kern bezeichnet das OZL 456 als Allroundtalent für alle Einsatzgebiete und verweist auf die eingebaute Qualitätsoptik und die integrierte LED-Beleuchtung. Aus der Technik ergibt sich der Einsatz an flachen Proben bis 45 mm Höhe im Auflicht und Durchlicht bis 50x.

• Betrachtung flacher Proben bis 45 mm Höhe
• Auflicht mit Ringlicht und Durchlicht
• Vergrößerungen von 7,5x bis 50x

Häufig gestellte Fragen

Wie stark vergrößert das OZL 456? Der Zoom reicht von 0,75x bis 5x. Mit den serienmäßigen 10x-Okularen ergibt das 7,5x bis 50x.

Wie hoch dürfen Proben sein? Bis 45 mm, bei einem Arbeitsabstand von 113 mm.

Ist das Ringlicht dimmbar? Ja, das LED-Ringlicht mit 1 W ist stufenlos dimmbar.

Kann ich eine Kamera anschließen? Der Kopf ist binokular und hat keinen dritten Tubusausgang. Kern führt für das OZL 456 die Mikroskopkameras ODC 874 und ODC 881 als Zubehör.

Technische Details

Lieferumfang

• Stereo-Zoom-Mikroskop OZL 456
• Staubschutzhaube
• Augenmuscheln
• Ständereinsätze Milchglas und Schwarz-Weiß (Ø 95 mm)
• Betriebsanleitung (mehrsprachig)

Individueller Bedarf & Beschaffungsservice

Okulare, den mechanischen Objekttisch, den Dunkelfeldeinsatz, einen Ständereinsatz oder das Netzteil-Adapterset zum OZL 456 besorgen wir auf Anfrage. Nutzen Sie dafür unseren Beschaffungsservice.
