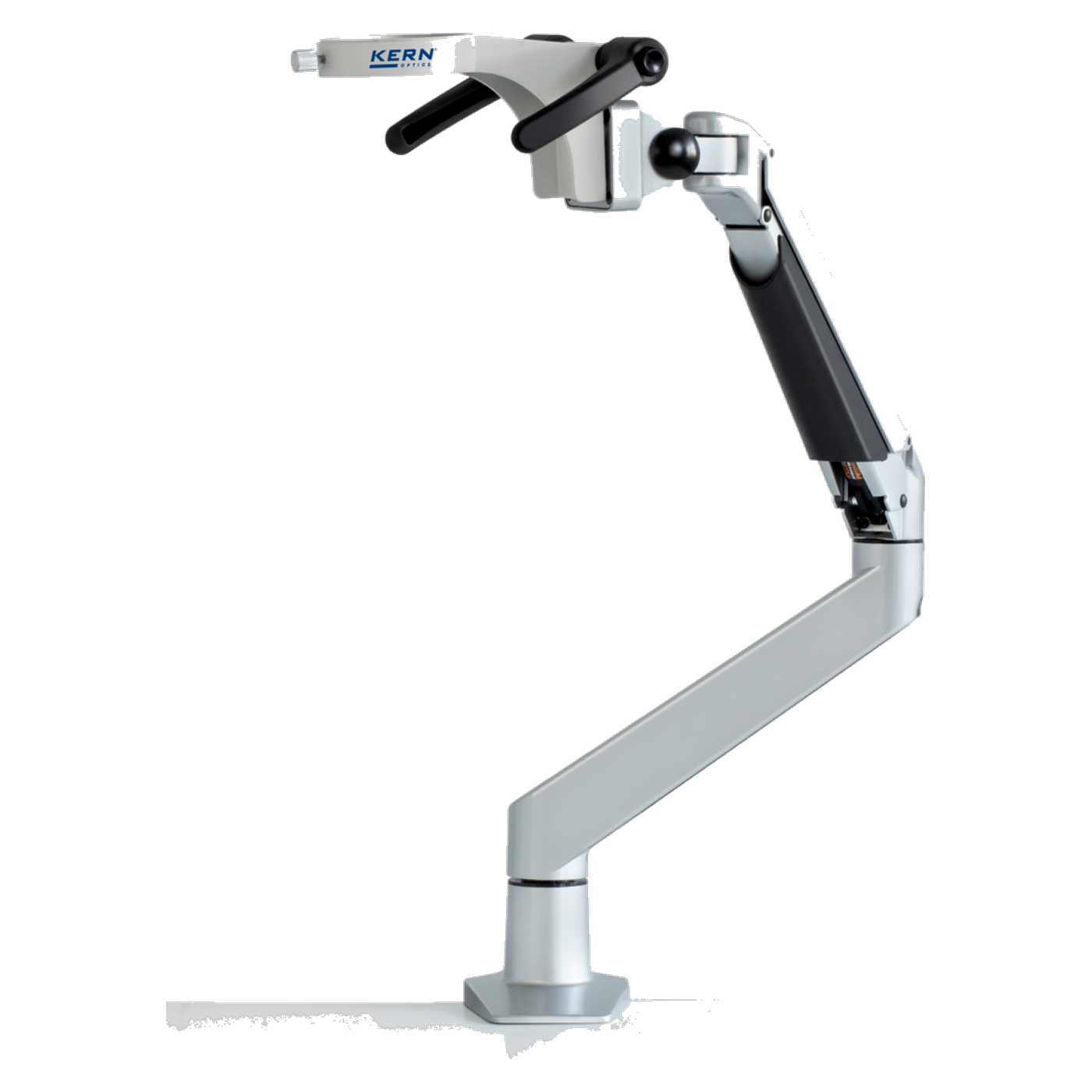

Kern OZB-A6302 Stereomikroskop-Ständer, Federgelenkarm, Gasdruckfeder, Säule 525 mm, Arm 620 mm
774,00 €
% UVP des Herstellers: 860,00 € 10% unter UVP des Herstellers
- Stereomikroskop-Ständer: Federgelenkarm mit Gasdruckfeder, Klemme (Spannweite max. 50 mm) und Halter (Grobtrieb)
- Säulenhöhe 525 mm, Armlänge 620 mm
- Abmessungen 620 x 580 x 200 mm, Nettogewicht ca. 4,6 kg
- Mit Halter (Grobtrieb) geliefert

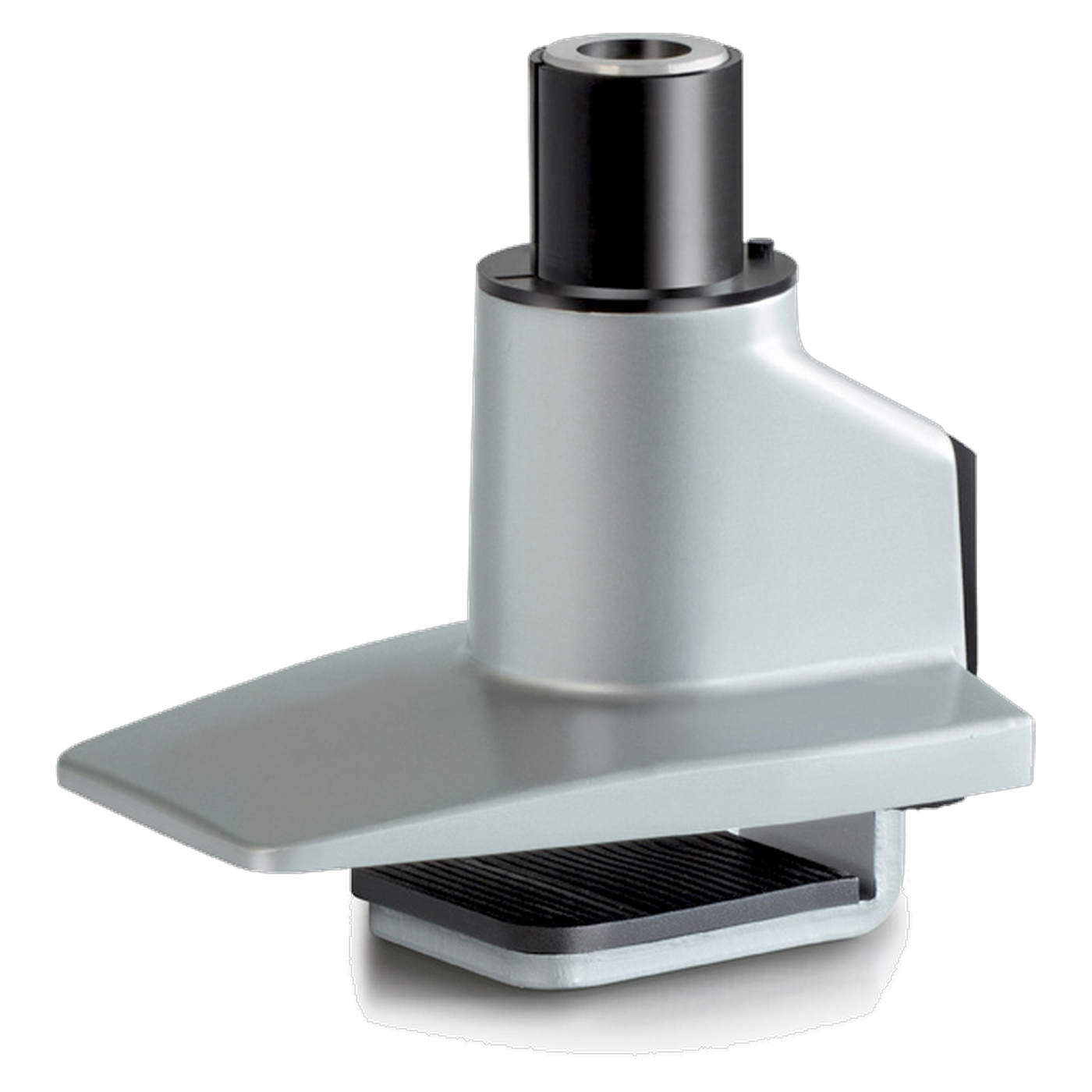

- Befestigung an der Tischkante
Produktinformationen "Kern OZB-A6302 Stereomikroskop-Ständer, Federgelenkarm, Gasdruckfeder, Säule 525 mm, Arm 620 mm"
Die Kern OZB-UE sind sechs Universalständer für Stereomikroskope. Vier davon sind die kleinen Universalständer mit Säule von 430 mm Höhe: Teleskoparm oder kugelgelagerter Doppelarm, jeweils auf einer Platte oder mit Tischklemme. Zwei sind Federgelenk-Ständer mit Klemme und Halter samt Grobtrieb. Die Ständer sind mechanische Bauteile ohne Elektrik. Mikroskopkopf, Beleuchtung und gegebenenfalls Halter wählt man getrennt, Kern nennt das Konzept ein modulares System, in dem sich Köpfe, Ständer und externe Beleuchtungen nach Anwendung kombinieren lassen.
Kleine Universalständer mit Säule
Die Ständer OZB-A1201, OZB-A1203, OZB-A1211 und OZB-A1213 haben eine Säule von 430 mm Höhe und einen Befestigungsdurchmesser von 32 mm für den Universalständer. Die Kopfaufnahme hat 76 mm Durchmesser. Der Teleskoparm ist 385 mm lang, der kugelgelagerte Doppelarm 480 mm. Mit Platte stehen sie frei auf dem Tisch (12 kg und 19 kg), mit Klemme werden sie an der Tischkante befestigt (10 kg und 15 kg). Die Klemme des OZB-A1211 spannt bis 40 mm Tischdicke, die des OZB-A1213 bis 62 mm. Alle vier werden laut Prospekt ohne Halter geliefert.
Federgelenk-Ständer mit Grobtrieb
Die beiden Federgelenk-Ständer sind für das tägliche Arbeiten mit dem Stereomikroskop gedacht und haben nach Kern jetzt einen Grobtrieb zur einfachen und flexiblen Fokussierung. Der Arm des OZB-A6302 arbeitet mit einer Gasdruckfeder, der des OZB-A6303 mit einer Schraubendruckfeder. Der OZB-A6302 hat eine Höhe von 525 mm, eine Armlänge von 620 mm und wiegt etwa 4,6 kg. Der OZB-A6303 ist 400 mm hoch, hat einen 850 mm langen Arm und wiegt etwa 7 kg. Beide werden mit Klemme für Tischplatten bis 50 mm Dicke und mit Halter geliefert. Die Kopfaufnahme beim OZB-A6302 hat 76 mm Durchmesser.
Platte oder Klemme
Die Platte macht den Ständer standfest, ohne dass die Tischfläche bearbeitet werden muss. Die Tischklemme spart Fläche auf dem Tisch, die Spannweite gibt vor, wie dick die Tischplatte sein darf. Die Wahl richtet sich nach der Tischkante, dem Gewicht des Kopfes und der gewünschten Reichweite.
Typische Einsatzbereiche
- Eigener Mikroskopaufbau für Werkstatt, Elektronikfertigung und Reparatur
- Laborarbeitsplätze mit Stereomikroskop-Kopf und externer Beleuchtung
- Prüfplätze für größere Bauteile mit Teleskoparm oder Doppelarm
- Ausbildungsplätze, an denen das Mikroskop häufig aufgestellt wird
Modelle im Überblick
| Modell | Bauweise | Säulenhöhe | Armlänge | Abmessungen (B x T x H) | Nettogewicht | Halter |
|---|---|---|---|---|---|---|
| OZB-A1201 | Teleskoparm mit Platte | 430 mm | 385 mm | 410 x 230 x 420 mm | ca. 12 kg | ohne Halter |
| OZB-A1203 | Doppelarm mit Platte | 430 mm | 480 mm | 526 x 210 x 420 mm | ca. 19 kg | ohne Halter |
| OZB-A1211 | Teleskoparm mit Klemme | 430 mm | 385 mm | 410 x 230 x 380 mm | ca. 10 kg | ohne Halter |
| OZB-A1213 | Doppelarm mit Klemme | 430 mm | 480 mm | 526 x 210 x 380 mm | ca. 15 kg | ohne Halter |
| OZB-A6302 | Federgelenkarm, Gasdruckfeder | 525 mm | 620 mm | 620 x 580 x 200 mm | ca. 4,6 kg | mit Halter |
| OZB-A6303 | Federgelenkarm, Schraubendruckfeder | 400 mm | 850 mm | 770 x 85 x 300 mm | ca. 7 kg | mit Halter |
Technische Details
Die Werte der einzelnen Ständer stehen in der Modelltabelle.
| Ständertyp | Stereomikroskop-Ständer (Universalständer) |
| Befestigung Universalständer | Ø 32 mm (OZB-A1201 bis OZB-A1213) |
| Kopfaufnahme | Ø 76 mm (OZB-A1201 bis OZB-A6302) |
| Elektrik | keine |
| Lagertemperatur | -5 °C bis 40 °C |
| Gewährleistung (Hersteller) | 24 Monate laut Kern, ohne Verschleißteile |
Lieferumfang
- Stereomikroskop-Ständer je nach Modell
- Bei OZB-A1211, OZB-A1213, OZB-A6302 und OZB-A6303: Tischklemme
- Bei OZB-A6302 und OZB-A6303: Halter mit Grobtrieb
- OZB-A1201, OZB-A1203, OZB-A1211 und OZB-A1213 ohne Halter
Gewährleistung
Kern & Sohn gibt laut eigener Angabe 2 Jahre Gewährleistung auf diese Komponenten. Kern gewährt 3 Jahre auf Produkte ab 500 € Listenpreis und 2 Jahre auf Produkte darunter sowie auf Komponenten; ausgenommen sind Verschleißteile wie Batterien und Akkus. Gewährleistungsreparaturen übernimmt Kern selbst oder ein Kern-Fachhändler.
Downloads
Bedienungsanleitung Kern OZB-A6302 (PDF)Individueller Bedarf und Beschaffungsservice
Die Ständer OZB-A1201, OZB-A1203, OZB-A1211 und OZB-A1213 werden ohne Halter geliefert. Für die großen Universalständer von Kern nennt der Prospekt die Halter OZB-A5301 und OZB-A5306. Ob sie auch an diese Ständer passen, klären wir vor der Bestellung. Anfragen laufen über unseren Beschaffungsservice.
| Ausführung: | OZB-A6302 · Gasdruckfeder |
|---|
