Kern ODC 861 C-Mount-Kamera für Fluoreszenz, 20 MP, Sony CMOS 1 Zoll, gekühlt, USB 3.0
2.079,00 €
% UVP des Herstellers: 2.310,00 € 10% unter UVP des Herstellers
- C-Mount-Mikroskopkamera mit Peltier-Kühlung für Fluoreszenz, 20 MP, Sony CMOS 1 Zoll
- USB 3.0, 19 Bilder pro Sekunde bei 5.440 x 3.648
- Belichtungszeit 0,1 ms bis 3.600.000 ms, Schwarzabgleich
- Netzteil 100 bis 240 V (Gerät 12 V / 3 A), Aufbewahrungsbox
- Nur C-Mount-Adapter 1,0x möglich
- Maße 80 x 80 x 103 mm, ca. 2,6 kg
Produktinformationen "Kern ODC 861 C-Mount-Kamera für Fluoreszenz, 20 MP, Sony CMOS 1 Zoll, gekühlt, USB 3.0"
Die Kern ODC-83 umfasst zwei C-Mount-Kameras mit USB-3.0-Anschluss: die ODC 832 mit 5,1 Megapixeln für allgemeine Mikroskopie und die ODC 861 mit Peltier-Kühlung und 20 Megapixeln für Fluoreszenz. Beide werden auf den Kameraausgang eines trinokularen Mikroskops gesetzt und liefern das Livebild an einen PC. Die ODC 832 bezieht ihren Strom über das USB-Kabel, die ODC 861 braucht wegen der Kühlung ein eigenes Netzteil.
ODC 832: Standardkamera mit USB 3.0
Die ODC 832 hat einen Aptina-CMOS-Farbsensor im Format 1/2,5 Zoll (5,7 x 4,28 mm) mit 2,2 x 2,2 µm großen Pixeln und Rolling Shutter. Laut Datenblatt liefert sie 16 Bilder pro Sekunde bei 2.592 x 1.944 Pixeln, 50 bei 1.296 x 972 und 100 bei 648 x 486. Die Belichtungszeit liegt zwischen 0,1 und 2.000 ms. Das Gerät misst 80 x 80 x 45 mm und wiegt etwa 0,6 kg. Die Stromversorgung erfolgt über USB B mit 5 V und 200 mA. Laut Kern eignet sich die Kamera auch für Dunkelfeld, Phasenkontrast und Fluoreszenz.
ODC 861: gekühlt für schwaches Licht

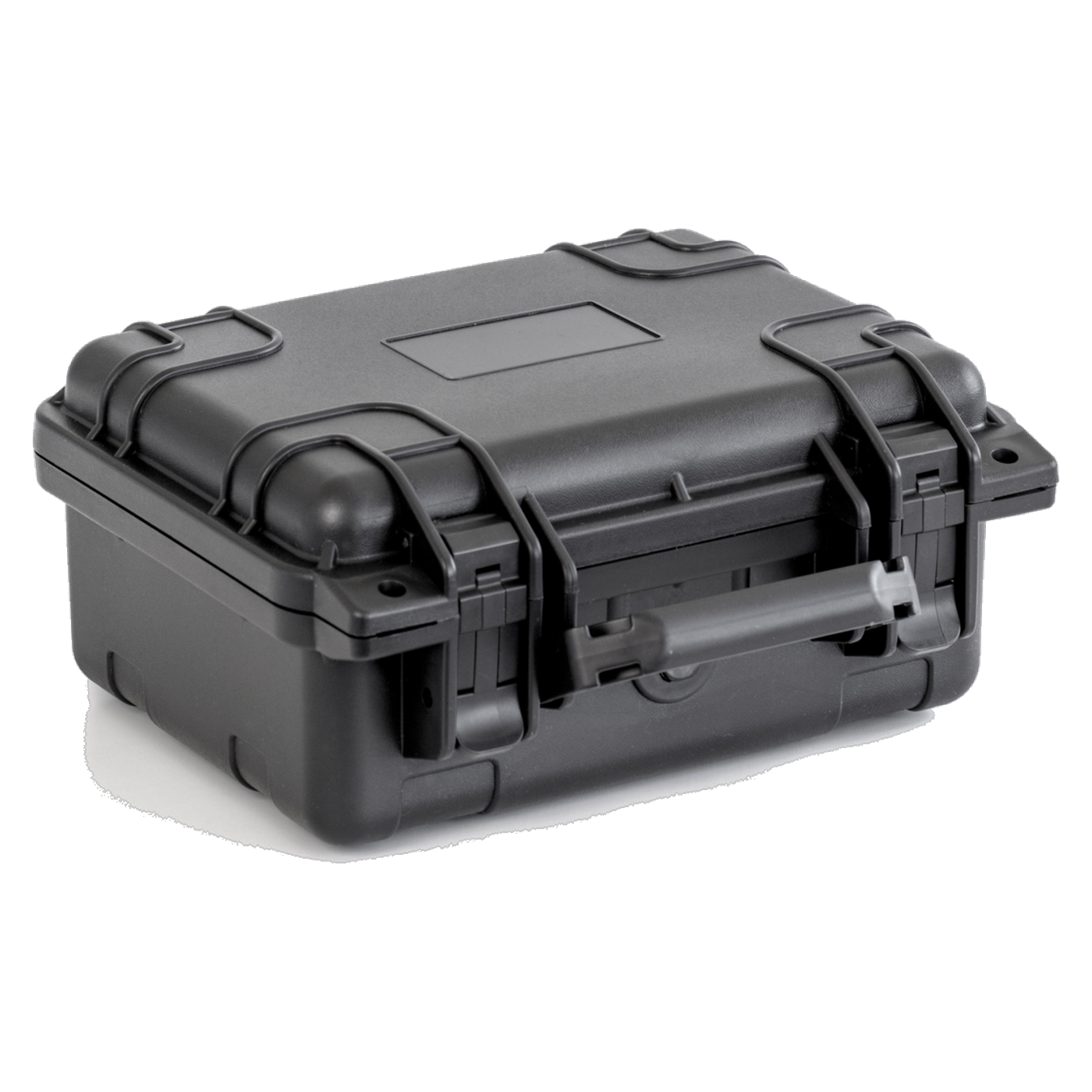

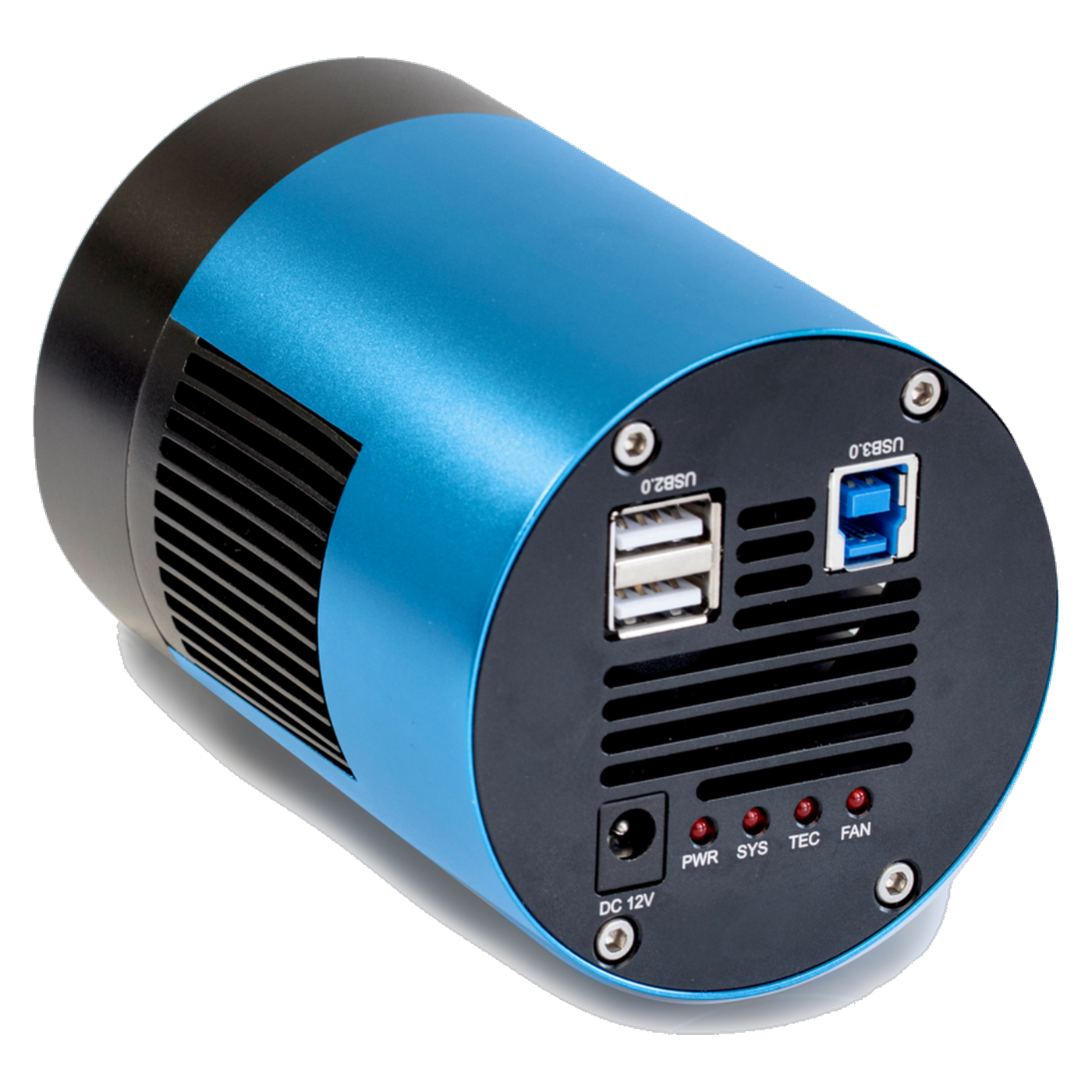

Die ODC 861 hat einen Sony-CMOS-Farbsensor im 1-Zoll-Format (13,056 x 8,755 mm) mit 20 MP und 2,4 x 2,4 µm großen Pixeln. Die Peltier-Kühlung soll laut Kern das Bildrauschen bei schwachem Licht deutlich verringern. Dazu passt die Belichtungszeit von 0,1 ms bis 3.600.000 ms, das entspricht einer Stunde. Die Bildrate beträgt 19 Bilder pro Sekunde bei 5.440 x 3.648, 49 bei 2.736 x 1.824 und 59 bei 1.824 x 1.216. Ein Schwarzabgleich ist möglich. Die Kamera misst 80 x 80 x 103 mm und wiegt etwa 2,6 kg. Sie hat laut Kern eine Aufbewahrungsbox für Schutz und Transport.
Software und Betriebssystem
Beide Kameras arbeiten mit der Software Microscope VIS 2.0 PRO (OXM 902), die laut Prospekt wie die Variante VIS 2.0 LITE kostenlos ist. Die ODC 832 unterstützt laut Datenblatt Windows 8, 10 und 11, die ODC 861 Windows 10. Die Systemanforderung lautet bei beiden: Quad-Core-CPU (x64) mit 2,5 GHz, 8 GB RAM, SSD mit 256 GB, Grafikkarte mit DirectX 12 und Bildschirm mit 13 Zoll Full HD (1.920 x 1.080). Zur ODC 832 gehört laut Prospekt die Software Microscope VIS Basic (OXM 901).
Strom, Adapter und Anschluss
Die ODC 861 arbeitet an einem Steckernetzteil mit 100 bis 240 V bei 50 / 60 Hz und 1,0 A, am Gerät liegen 12 V mit 3 A (36 W) an. Das Netzteil hat einen trennbaren Kaltgerätestecker. Beide Kameras haben einen C-Mount-Anschluss. Kern bittet, den passenden C-Mount-Adapter gleich mitzubestellen. Bei der ODC 861 ist nur der Adapter mit 1,0x möglich.
Typische Einsatzbereiche
- Fluoreszenzmikroskopie mit der ODC 861: Immunfluoreszenz und andere Anwendungen bei schwachem Licht
- Dokumentation und Archivierung am Mikroskop mit der ODC 832
- Messen, Zählen und Bildbearbeitung am PC
- Hellfeld, Dunkelfeld und Phasenkontrast mit der ODC 832
Modelle im Überblick
| Modell | Sensor | Auflösung | Bildrate bei voller Auflösung | Belichtungszeit | Strom | Gewicht |
|---|---|---|---|---|---|---|
| ODC 832 | Aptina CMOS 1/2,5 Zoll | 5,1 MP | 16 Bilder pro Sekunde | 0,1 bis 2.000 ms | über USB, 5 V / 200 mA | ca. 0,6 kg |
| ODC 861 | Sony CMOS 1 Zoll, gekühlt | 20 MP | 19 Bilder pro Sekunde | 0,1 bis 3.600.000 ms | Netzteil 12 V / 3 A | ca. 2,6 kg |
Technische Details
Diese Werte gelten für beide Kameras. Abweichende Werte stehen in der Modelltabelle.
| Kameratyp | USB-3.0-Mikroskopkamera, C-Mount, Farbe, Rolling Shutter |
| Schnittstelle | USB 3.0 |
| Software | Microscope VIS 2.0 PRO (OXM 902) |
| Systemanforderungen | Quad-Core x64, 2,5 GHz, 8 GB RAM, SSD 256 GB, DirectX 12, Bildschirm 13 Zoll Full HD |
| Abmessungen (B x T x H) | ODC 832: 80 x 80 x 45 mm; ODC 861: 80 x 80 x 103 mm |
| Netzstecker (ODC 861) | Euro im Lieferumfang; Adapter AUS, UK, US und CH optional |
| Lagertemperatur | -5 °C bis 40 °C |
| Kennzeichnung | CE |
| Gewährleistung (Hersteller) | 36 Monate laut Kern, ohne Verschleißteile |
Lieferumfang
- Kamera ODC 832 oder ODC 861 je nach Modell
- ODC 832 laut Prospekt: Software Microscope VIS Basic (OXM 901), USB-Kabel (2.000 mm), Okularadapter und Objektmikrometer

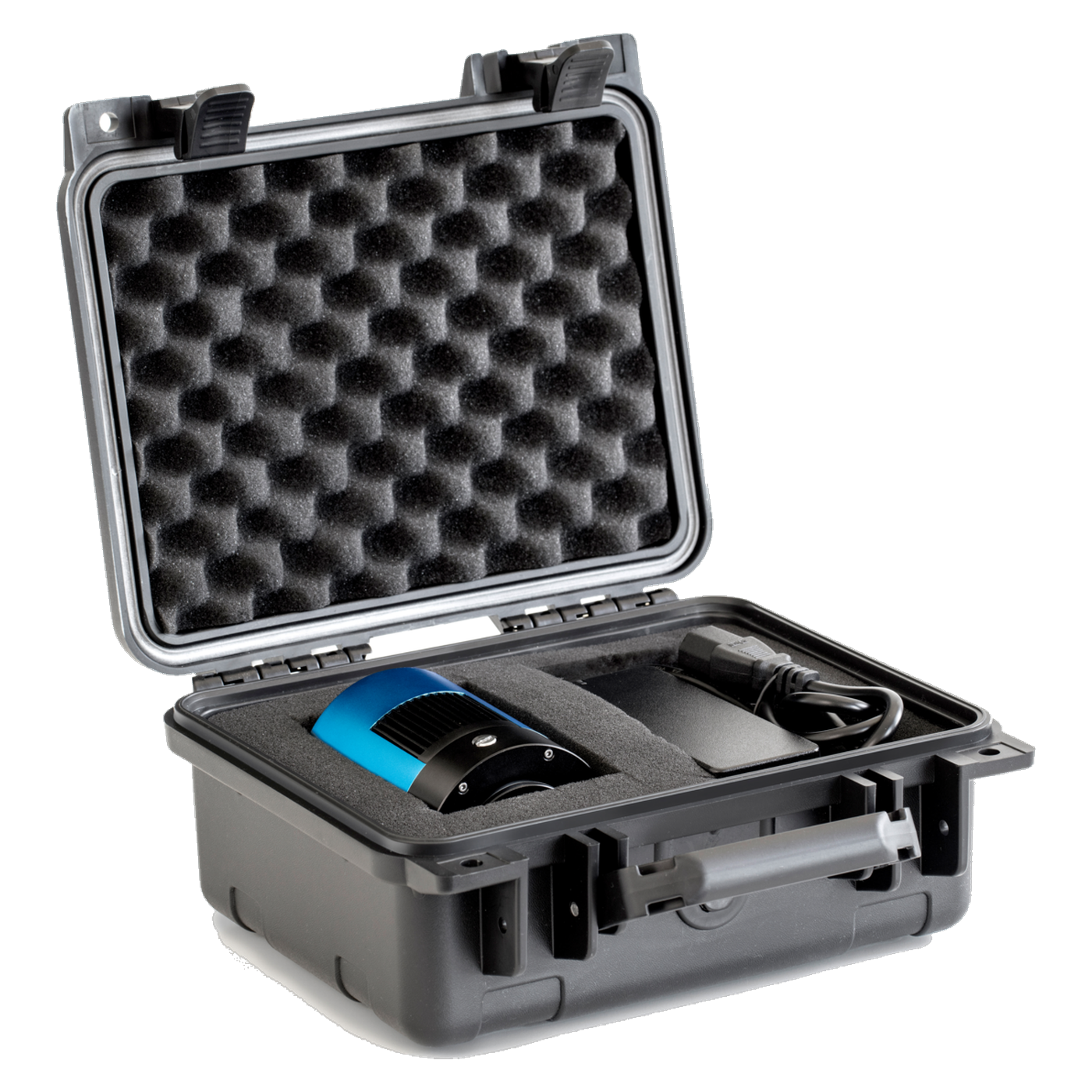

- ODC 861: Netzteil mit Euro-Stecker und Aufbewahrungsbox
Gewährleistung
Kern & Sohn gibt laut eigener Angabe 3 Jahre Gewährleistung auf diese Geräte. Kern gewährt 3 Jahre auf Produkte ab 500 € Listenpreis und 2 Jahre auf Produkte darunter sowie auf Komponenten; ausgenommen sind Verschleißteile wie Batterien und Akkus. Gewährleistungsreparaturen übernimmt Kern selbst oder ein Kern-Fachhändler.
Downloads
Bedienungsanleitung Kern ODC 832 (PDF)Regulatorische Informationen
Als Elektrogeräte fallen die Kameras unter das ElektroG. Der Hersteller Kern & Sohn GmbH ist unter der WEEE-Registrierungsnummer DE 80821200 eingetragen. Wie Altgeräte zurückgegeben werden, steht auf der Seite Umwelt und Entsorgung.
Individueller Bedarf und Beschaffungsservice
Der Kalibrier-Objektträger ODC-A2404, die Okularadapter ODC-A8102, ODC-A8103 und ODC-A8105 (ODC 832) beziehungsweise ODC-A8108 (ODC 861), die Software OXM 902 und OXM 903 sowie für die ODC 861 die Kaltgerätekabel MLB-A07 (Euro), 822-903 (UK), MLB-A09 (US) und YKK-01 (CH) sind ebenfalls erhältlich. Die Kameras sind außerdem in den Digitalmikroskop-Sets OBE 124C832, OBE 134C832, OBL 137C832, OBN 135C832, OKO 178C832 (ODC 832) und OBN 142C861 (ODC 861) enthalten. Anfragen laufen über unseren Beschaffungsservice.
| Ausführung: | ODC 861 · 20 MP |
|---|
