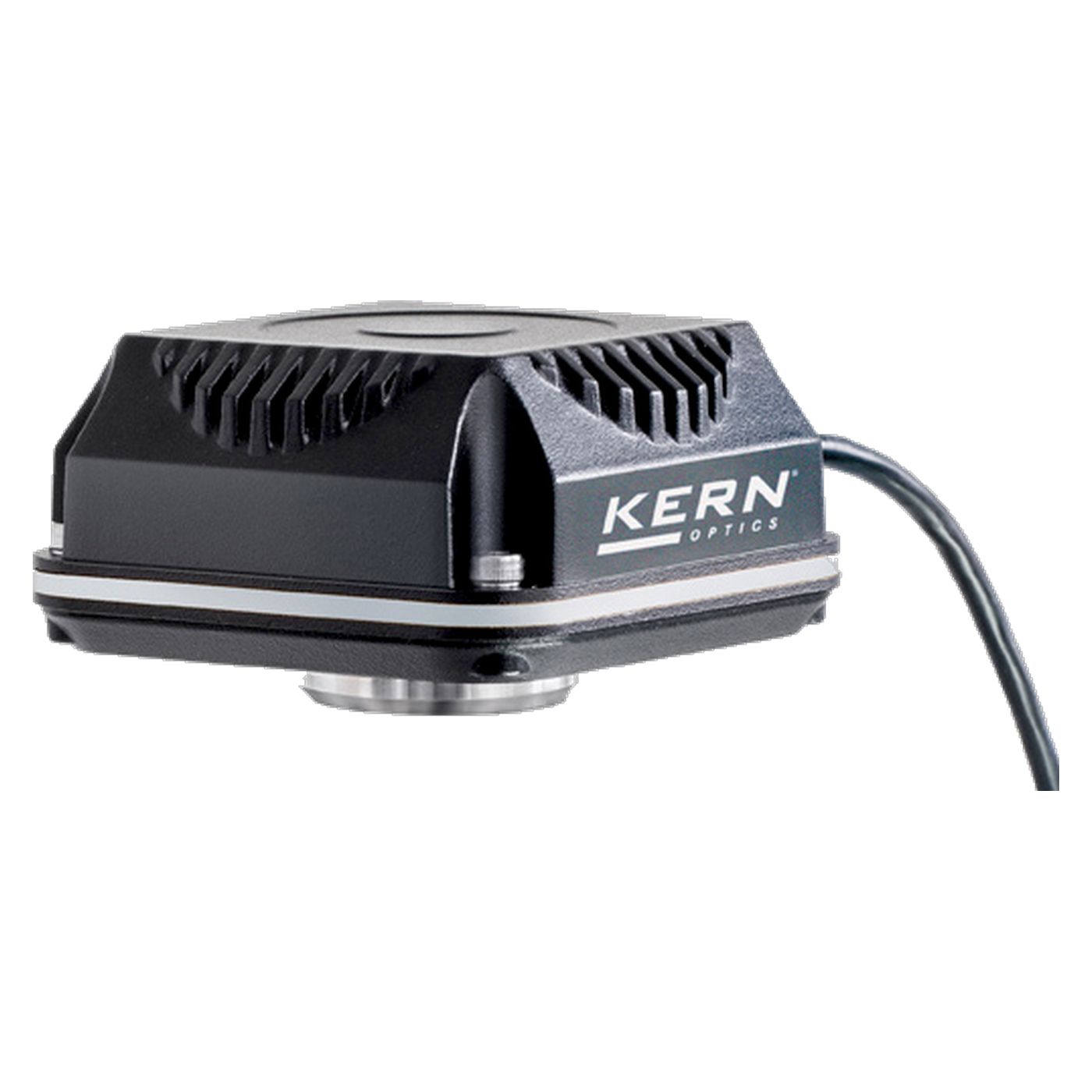

Kern ODC 825 C-Mount-Mikroskopkamera, 5,1 MP, USB 2.0, Aptina CMOS 1/2,5 Zoll

Die Kern ODC 825 ist eine C-Mount-Kamera für Mikroskope mit 5,1 Megapixeln und USB-2.0-Anschluss. Sie wird auf den Kameraausgang eines trinokularen Mikroskops gesetzt, überträgt das Livebild per USB an einen PC oder Laptop und bezieht den Strom über dasselbe Kabel. Ein Display hat die Kamera nicht. Kern nennt als Anwendungen Messungen, Zählungen, Dokumentation, Archivierung und Bildbearbeitung.

Sensor und Bildrate

Der Aptina-CMOS-Farbsensor hat das Format 1/2,5 Zoll (5,7 x 4,28 mm) mit Pixeln von 2,2 x 2,2 µm und arbeitet mit Rolling Shutter. Die Bildrate hängt von der Auflösung ab: Bei 2.592 x 1.944 Pixeln sind es laut Datenblatt 7 Bilder pro Sekunde, bei 1.296 x 972 Pixeln 28 und bei 648 x 486 Pixeln 101. Die Belichtungszeit lässt sich von 0,2 bis 2.000 ms einstellen. Die hohe Auflösung eignet sich für Standbilder und Messungen, die niedrigere für flüssige Livebilder.

Software und PC

Die Auswertung läuft mit der Software Microscope VIS 2.0 PRO (OXM 902), die laut Kern-Prospekt zusammen mit der Variante VIS 2.0 LITE kostenlos ist. Sie nimmt Bilder und Videos auf, bearbeitet und dokumentiert sie und misst. Als unterstütztes Betriebssystem nennt das Datenblatt Windows 10. Als Systemanforderung gelten eine Quad-Core-CPU (x64) mit 2,5 GHz, 8 GB RAM, eine SSD mit 256 GB, eine Grafikkarte mit DirectX 12 und ein Bildschirm mit 13 Zoll Full HD (1.920 x 1.080).

Anschluss ans Mikroskop

Die Kamera hat einen C-Mount-Anschluss. Kern bittet darum, den zum jeweiligen Kern-Mikroskop passenden C-Mount-Adapter gleich mitzubestellen, etwa den OBB-A1514 (1x) oder den OBB-A1515 (0,5x), je nach Mikroskop. Die Kamera eignet sich laut Kern auch für Dunkelfeld, Phasenkontrast und Fluoreszenz. Zusätzlich liegen mehrere Okularadapter bei. Die Kamera misst 80 x 80 x 45 mm und wiegt etwa 0,6 kg.

Stromversorgung

Der USB-Anschluss (USB B) liefert 5 V mit 170 mA, ein Netzteil ist nicht nötig. Das USB-Kabel ist 2 m lang. Gelagert werden darf die Kamera bei -5 °C bis 40 °C.

Typische Einsatzbereiche

• Labor und Qualitätssicherung: Messen und Zählen am Bildschirm
• Dokumentation und Archivierung von Präparaten
• Fluoreszenz, Phasenkontrast und Dunkelfeld mit passenden Mikroskopen
• Schule und Hochschule: Aufnahmen für Protokolle

Technische Details

Lieferumfang

• C-Mount-Kamera ODC 825
• USB-Kabel, 2 m
• Mehrere Okularadapter
• Objektmikrometer zur Kalibrierung der Software

Gewährleistung

Kern & Sohn gibt laut eigener Angabe 2 Jahre Gewährleistung auf dieses Gerät. Kern gewährt 3 Jahre auf Produkte ab 500 € Listenpreis und 2 Jahre auf Produkte darunter sowie auf Komponenten; ausgenommen sind Verschleißteile wie Batterien und Akkus. Gewährleistungsreparaturen übernimmt Kern selbst oder ein Kern-Fachhändler.

Downloads

• Bedienungsanleitung Kern ODC-82 (PDF)

Regulatorische Informationen

Als Elektrogerät fällt die Kamera unter das ElektroG. Der Hersteller Kern & Sohn GmbH ist unter der WEEE-Registrierungsnummer DE 80821200 eingetragen. Wie Altgeräte zurückgegeben werden, steht auf der Seite Umwelt und Entsorgung.

Individueller Bedarf und Beschaffungsservice

Der Kalibrier-Objektträger ODC-A2404, die Okularadapter für C-Mount-Kameras ODC-A8102 (Ø 23,2 bis 30 mm), ODC-A8103 (Ø 23,2 bis 30,5 mm) und ODC-A8105 (0,5x, 23,2 mm) sowie die Software OXM 902 (VIS 2.0 PRO) und OXM 903 (VIS 2.0 LITE) sind ebenfalls erhältlich. Die Kamera ist außerdem in den Digitalmikroskop-Sets OBE 124C825, OBE 134C825, OBL 137C825 und OBN 135C825 enthalten. Anfragen laufen über unseren Beschaffungsservice.
