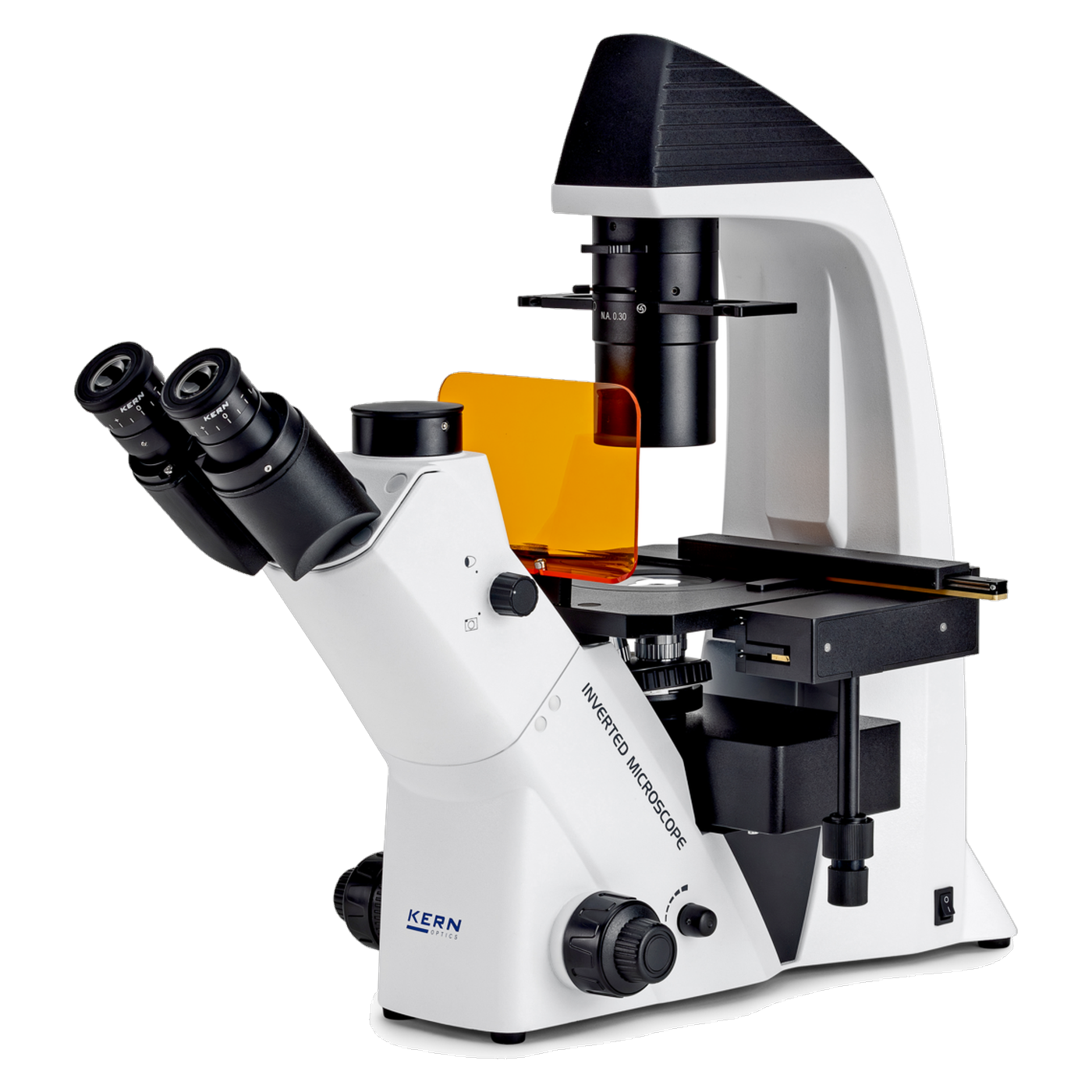

Kern OCM 167 Inversmikroskop, Trinokular, LED Auf- und Durchlicht je 5 W, 10x-40x

Vier inverse Mikroskope der OCM-Serie führen wir im Shop. Das Kern OCM 167 gehört zu den beiden Modellen, die Durchlicht und Auflicht je mit einer 5-Watt-LED ausstatten. Der Kopf ist trinokular, auf dem Revolver sitzen Infinity-Plan-Objektive mit 10x, 20x und 40x sowie ein Phasenkontrast-Objektiv PH 20x. Die folgende Übersicht zeigt, wo das OCM 167 in der Reihe steht.

Optik, Tisch und Kopf des OCM 167 und des OCM 168 sind gleich. Der Unterschied liegt in der Fluoreszenz-Filtereinheit: Das OCM 167 arbeitet mit B und G, das OCM 168 zusätzlich mit V und UV. Das OCM 167 wiegt 16 kg, das OCM 168 17 kg.

Beleuchtung

Das Durchlicht hat 5 Watt LED und ist dimmbar. Das Auflicht ist ebenfalls eine 5-W-LED und dient der Epi-Beleuchtung, Kern beschreibt das OCM 167 als inverses biologisches Labormikroskop mit Fluoreszenz. Der Abbe-Kondensor mit Apertur 0,3 und Aperturblende hat einen Arbeitsabstand von 72 mm und ist nach Kern für Hellfeld, Phasenkontrast und Fluoreszenzanwendungen ausgelegt. Das Mikroskop läuft über ein trennbares Steckernetzteil (100 bis 240 V, 50/60 Hz, 0,3 A, Schutzklasse III).

Optik, Kopf und Fokus

Die Okulare sind HWF 10x mit 22 mm Sehfeld, Anti-Fungus-Beschichtung und High Eye Point. Der Siedentopf-Tubus ist um 45 Grad geneigt, der Pupillenabstand reicht von 48 bis 76 mm, der Dioptrienausgleich arbeitet beidseitig. Der koaxiale Grob- und Feintrieb stellt in Schritten von 0,002 mm. Mit 10x-Okularen entstehen Gesamtvergrößerungen von 100x bis 400x, im Phasenkontrast mit dem PH-20x-Objektiv 200x. Phasenkontrastschieber, Zentrierokular und Grünfilter gehören zur Standardausstattung.

Tisch und Probenhalter

Der mechanische Tisch fährt 128 mm und 180 mm weit. Mitgeliefert werden ein Objekthalter für Ø 110 mm und ein Halter für 54-mm-Kulturschalen, für 35 und 65 mm gibt es Halter als Zubehör. Das Gerät misst 782 x 304 x 530 mm (B x T x H).

Kameras

Am dritten Tubusausgang lassen sich Kameras per C-Mount-Adapter (OBB-A1514, 0,5x mit justierbarem Fokus OBB-A1515, 0,75x OBB-A1590) betreiben. Kern führt dafür unter anderem die 4K-Kamera ODC 854, das HD-Tablet mit 4K-Kamera ODC 251, die gekühlte Fluoreszenzkamera ODC 861 und die Tablet-Kamera ODC 241.

Typische Einsatzbereiche

Kern nennt für die OCM-Serie die Beobachtung und Analyse von Zellkulturen.

• Beobachtung und Analyse von Zellkulturen
• Hellfeld- und Phasenkontrastmikroskopie
• Fluoreszenzuntersuchungen

Häufig gestellte Fragen

Was unterscheidet das OCM 167 vom OCM 166? Das OCM 166 arbeitet mit Halogen-Durchlicht und 100-W-HBO-Auflicht und wiegt 22 kg, das OCM 167 mit LED-Durchlicht und LED-Auflicht (je 5 W) bei 16 kg.

Wie stark vergrößert das OCM 167? Die Objektive vergrößern 10x, 20x und 40x. Mit den 10x-Okularen ergibt das 100x bis 400x.

Welche Halter passen? Mitgeliefert ist der Objekthalter für Ø 110 mm. Dazu kommt ein Halter für 54-mm-Kulturschalen, Halter für 35 und 65 mm sind Zubehör.

Technische Details

Lieferumfang

• Inversmikroskop OCM 167
• Objekthalter Ø 110 mm und Halter für 54-mm-Kulturschalen
• Mechanischer Tischzusatz
• Phasenkontrasteinheit (Schieber, Zentrierokular, Grünfilter)
• Blaufilter
• Augenmuscheln
• Steckernetzteil
• Staubschutzhaube
• Betriebsanleitung

Individueller Bedarf & Beschaffungsservice

Halter für Kulturschalen, Phasenkontrastschieber, Filter, Kameras und Adapter oder ein Netzteil-Adapterset zum OCM 167 besorgen wir auf Anfrage. Nutzen Sie dafür unseren Beschaffungsservice.
