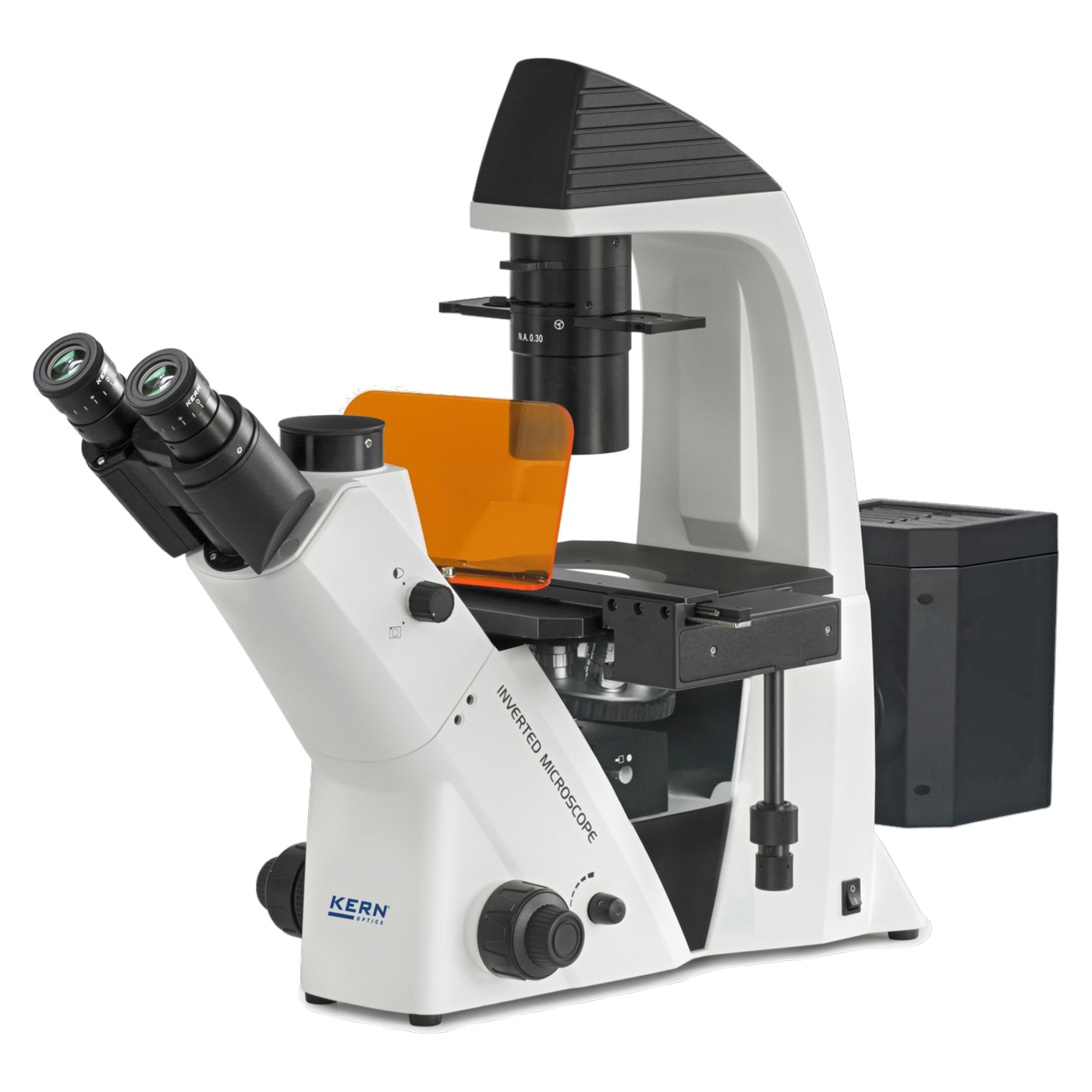

Kern OCM 166 Inversmikroskop, Trinokular, Halogen-Durchlicht und 100-W-HBO-Auflicht, 10x-40x

Das Kern OCM 166 ist eine der HBO-Varianten der inversen OCM-Serie, mit Fluoreszenzfiltern für UV, V, B und G. Für das Hellfeld im Durchlicht sorgt eine 30-Watt-Halogenlampe, für das Auflicht eine 100-Watt-HBO-Lampe, mit der die Epi-Fluoreszenzeinheit arbeitet. Kern beschreibt das Gerät als inverses biologisches Labormikroskop mit Fluoreszenz. Der Kopf ist trinokular, die Objektive sind Infinity-Plan-Objektive mit 10x, 20x und 40x plus ein Phasenkontrast-Objektiv PH 20x.

Zwei Lichtquellen für zwei Verfahren

Die Halogenlampe beleuchtet das Präparat im Hellfeld von oben und ist regelbar. Die 100-W-HBO-Lampe von Osram sitzt in der Epi-Fluoreszenz-Auflichteinheit und regt fluoreszierende Proben von unten durch das Objektiv an. Kern beschreibt den Abbe-Kondensor mit Apertur 0,3 und Aperturblende als geeignet für Hellfeld, Phasenkontrast und Fluoreszenzanwendungen, sein Arbeitsabstand beträgt 72 mm. Für das Halogenlicht führt Kern eine Ersatzbirne 6 V/30 W (OBB-A1372) als Zubehör.

Inverser Aufbau für Kulturgefäße

Weil die Objektive unter dem Tisch sitzen, bleibt die Probe von oben zugänglich. Kern hebt den sehr großen Arbeitsabstand dieser Bauform für die Beobachtung und Analyse von Zellkulturen hervor und beschreibt das Design als ergonomisch, robust und extra standfest. Der mechanische Tisch hat 128 mm und 180 mm Verfahrweg und trägt einen Objekthalter für Ø 110 mm. Ein Halter für 54-mm-Kulturschalen gehört zum Lieferumfang, Halter für 35 und 65 mm führt Kern als Zubehör.

Kopf, Okulare und Fokus

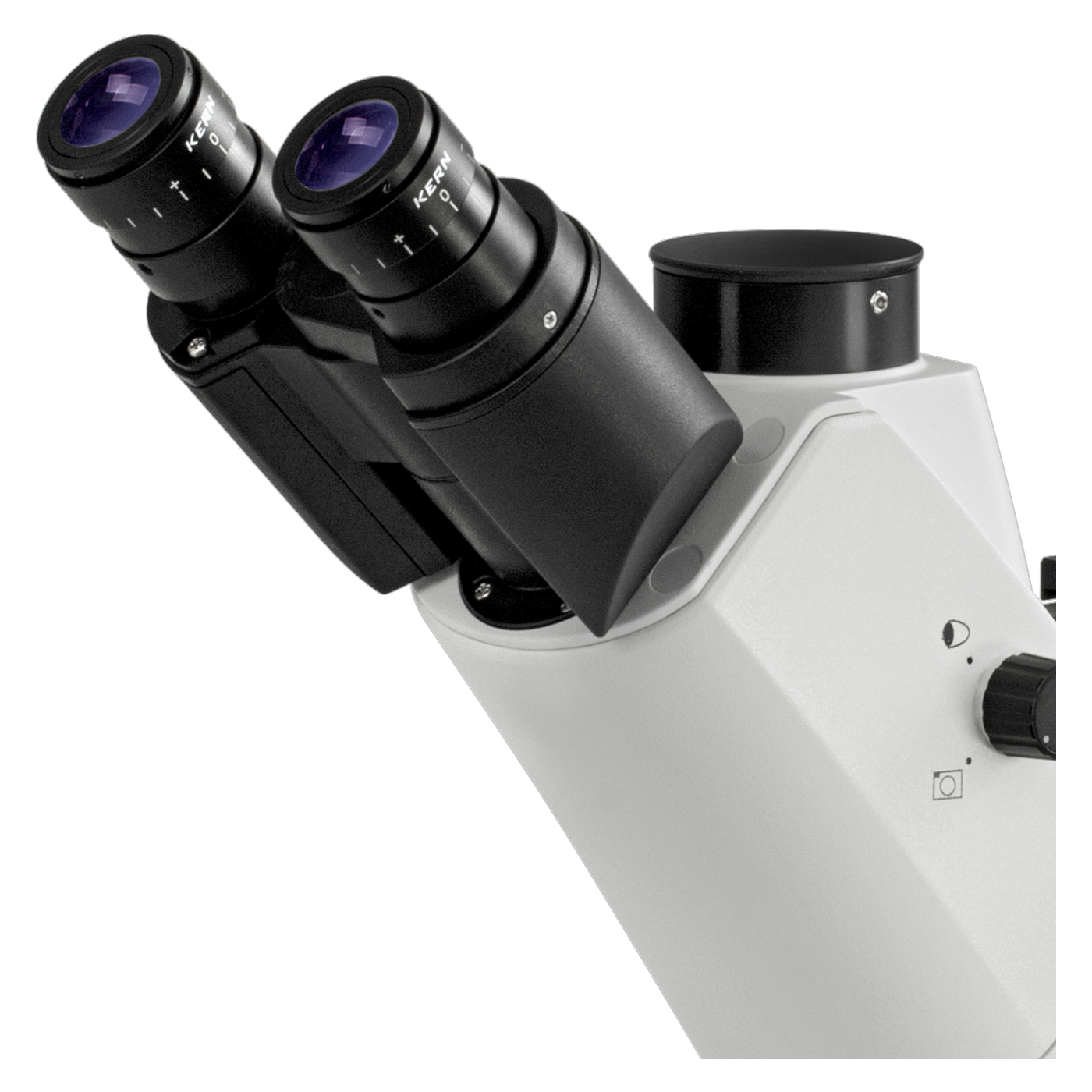

Der Siedentopf-Tubus ist trinokular und um 45 Grad geneigt. Die HWF-10x-Okulare haben 22 mm Sehfeld, Anti-Fungus-Beschichtung und High Eye Point, der Pupillenabstand reicht von 48 bis 76 mm, der Dioptrienausgleich arbeitet beidseitig. Der Revolver hat fünf Positionen, der koaxiale Grob- und Feintrieb stellt in Schritten von 0,002 mm. Mit dem 10x-Okular ergibt das Gesamtvergrößerungen von 100x bis 400x, mit dem Phasenkontrast-Objektiv 200x. Ein Zentrierungs-Okular (OBB-A1544) gehört zur Phasenkontrastausstattung, ein 10x-Okular mit Skala gibt es als Zubehör.

Kamera und Dokumentation

Der dritte Tubusausgang nimmt eine Kamera auf. Kern führt dafür C-Mount-Adapter (OBB-A1514, 0,5x mit justierbarem Fokus OBB-A1515, 0,75x OBB-A1590) und für die Fluoreszenz die gekühlte Kamera ODC 861 sowie die Mikroskopkameras ODC 825 und ODC 832 und die Tablet-Kamera ODC 241.

HBO oder LED: welches OCM

Das OCM 167 und das OCM 168 haben stattdessen LED-Durchlicht und LED-Auflicht mit je 5 W und wiegen 16 und 17 kg. Das OCM 166 wiegt 22 kg und hat ein eingebautes Netzteil mit Kaltgerätekabel (Schutzklasse I). Wer keine Fluoreszenz braucht, kommt mit dem OCM 161 aus.

Typische Einsatzbereiche

Kern nennt für die OCM-Serie die Beobachtung und Analyse von Zellkulturen. Als Fluoreszenzmikroskop mit HBO-Auflicht kommen fluoreszenzmarkierte Proben dazu.

• Zellkulturen in Kulturschalen
• Fluoreszenzuntersuchungen mit HBO-Auflicht
• Hellfeld- und Phasenkontrastbeobachtung

Häufig gestellte Fragen

Welche Lichtquellen hat das OCM 166? Eine 30-W-Halogenlampe im Durchlicht und eine 100-W-HBO-Lampe im Auflicht.

Welche Objektive sind enthalten? Infinity Plan 10x, 20x und 40x sowie ein Phasenkontrast-Objektiv PH 20x.

Ist eine Kamera anschließbar? Ja, der Tubus ist trinokular. C-Mount-Adapter und Kameras gehören zum Zubehör.

Wie schwer ist das Gerät? Netto 22 kg, bei 782 x 304 x 530 mm.

Technische Details

Lieferumfang

• Inversmikroskop OCM 166
• Objekthalter Ø 110 mm und Halter für 54-mm-Kulturschalen
• Mechanischer Tischzusatz
• Phasenkontrasteinheit (Schieber, Zentrierokular, Grünfilter)
• Blaufilter
• Augenmuscheln
• Staubschutzhaube
• Betriebsanleitung

Individueller Bedarf & Beschaffungsservice

Ersatzbirnen, Halter für Kulturschalen, Filter, Okulare, Kameras mit Adapter oder ein passendes Netzkabel zum OCM 166 besorgen wir auf Anfrage über unseren Beschaffungsservice.
