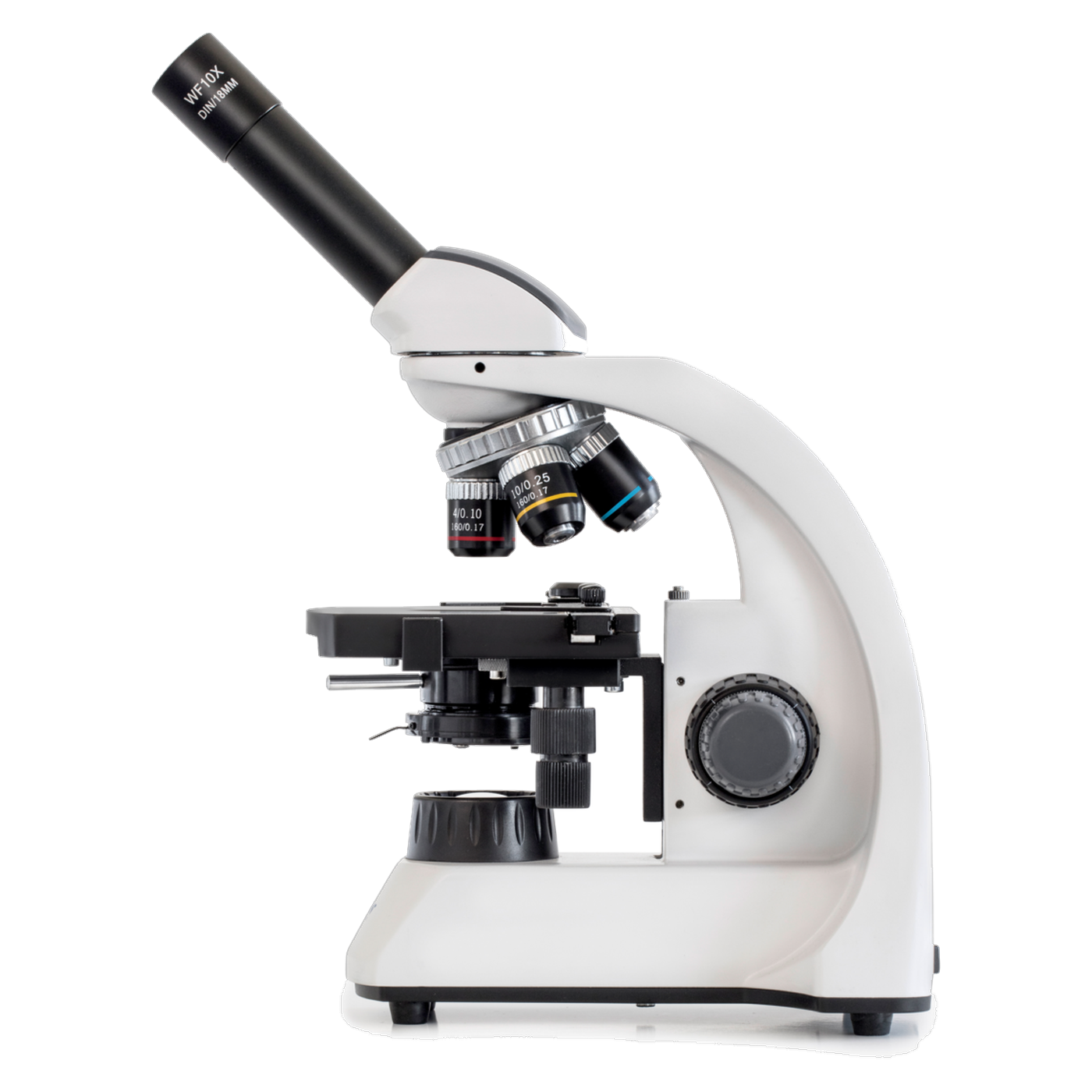

Kern OBT 102 Durchlichtmikroskop, Monokular, 40x bis 400x, 1-W-LED

Die Kern OBT-1 ist eine Reihe von sechs Durchlichtmikroskopen für Unterricht, Ausbildung und Hobby. Kern nennt sie Schulmikroskope. Alle Modelle haben eine stufenlos dimmbare 1-W-LED, achromatische Objektive, ein Okular WF 10x mit 18 mm Sehfeld und einen um 45° geneigten, um 360° drehbaren Tubus. Die Modelle unterscheiden sich im Tubus (monokular oder binokular), im Kondensor, in der Zahl der Objektive und darin, ob ein mechanischer Kreuztisch dazugehört.

Welches Modell für welchen Einsatz

Das OBT 101 ist das einfachste Modell. Es hat drei Objektive (4x, 10x, 40x), einen einfachen Kondensor mit Apertur 0,65 und einen Dreifach-Revolver. Das OBT 102 hat dieselbe Optik, aber einen Abbe-Kondensor mit Apertur 1,25 und einen Vierfach-Revolver. Beim OBT 103 kommt ein mechanischer Kreuztisch hinzu, mit dem sich das Präparat verschieben lässt. Das OBT 104 entspricht dem OBT 103, hat aber einen binokularen Tubus für den Blick mit beiden Augen. Das OBT 105 ist monokular und hat ab Werk ein 100x-Objektiv für die Ölimmersion. Das OBT 106 ist wie das OBT 105 ausgestattet, hat aber einen binokularen Tubus. Für OBT 101 bis OBT 104 ist das 100x-Objektiv als Zubehör erhältlich (OBB-A3207). Für Übersichtsbetrachtungen bis 400x genügen die Standardobjektive.

Optik und Vergrößerung

Die Objektive sind achromatisch: 4x mit Apertur 0,1, 10x mit 0,25 und 40x mit 0,65. Das 40x-Objektiv ist gefedert, das heißt, es weicht bei einem Aufsetzen auf das Präparat nach oben aus. Nur OBT 105 und OBT 106 haben ab Werk ein 100x-Objektiv mit Apertur 1,25 für Öl, ebenfalls gefedert. Mit dem 10x-Okular ergibt sich eine Gesamtvergrößerung von 40x bis 400x, bei OBT 105 und OBT 106 bis 1.000x. Das Sehfeld misst laut Datenblatt 0,45 bis 4,5 mm. Die Okulare haben 18 mm Sehfeld und einen Steckdurchmesser von 23,2 mm, laut Datenblatt sind sie fixiert. Bei den binokularen OBT 104 und OBT 106 lässt sich der Augenabstand von 48 bis 75 mm einstellen, der Dioptrienausgleich arbeitet einseitig von -5 bis +5.

Beleuchtung und Kondensor

Das Licht kommt von unten aus einer 1-W-LED, die sich stufenlos dimmen lässt. Das OBT 101 hat einen einfachen Kondensor mit Apertur 0,65 und eine Aperturblende. Bei OBT 102 bis 106 sitzt ein Abbe-Kondensor mit Apertur 1,25 und Aperturblende fest im Gerät und lässt sich in der Höhe verstellen. Farbfilter in Grau, Grün, Gelb und Blau sind als Zubehör vorgesehen, das Datenblatt führt Filter als möglich auf.

Fokussierung und Stromversorgung

Scharfgestellt wird über einen beidseitig bedienbaren, koaxialen Grob- und Feintrieb, der Feintrieb stellt in Schritten von 0,0025 mm. Das Mikroskop läuft an einem Steckernetzteil für 100 bis 240 V, am Gerät liegen 5 V mit 1.000 mA an. Es ist außerdem für Batteriebetrieb vorbereitet, die Batterien gehören nicht zum Lieferumfang. Kern nennt damit den mobilen Einsatz. Die Maße betragen 195 x 147 x 325 mm, das Gewicht liegt bei etwa 2,8 kg.

Typische Einsatzbereiche

• Grundschule und Sekundarstufe: Betrachten von Pflanzengewebe und Zellen im Biologieunterricht
• Ausbildung: Einführung in die Mikroskopie mit gefärbten Präparaten
• Hobby: Beobachten dünner, kontrastreicher Präparate
• Kameradokumentation: Okularkameras sind für OBT 104, OBT 105 und OBT 106 ebenfalls erhältlich

Kern nennt als Proben transluzente, dünne und kontrastreiche Präparate, etwa Pflanzengewebe oder gefärbte Zellen und Parasiten. Das Kontrastverfahren ist laut Datenblatt Hellfeld.

Modelle im Überblick

Technische Details

Diese Werte gelten für alle Modelle. Abweichende Werte stehen in der Modelltabelle.

Lieferumfang

• Mikroskop OBT 101, OBT 102, OBT 103, OBT 104, OBT 105 oder OBT 106 je nach Modell
• Okular WF 10x (OBT 104 und OBT 106: zwei Okulare)
• Achromatische Objektive 4x, 10x, 40x (OBT 105 und OBT 106: zusätzlich 100x)
• Steckernetzteil mit Euro-Stecker
• Staubschutzhaube
• Betriebsanleitung

Gewährleistung

Kern & Sohn gibt laut eigener Angabe 2 Jahre Gewährleistung auf diese Mikroskope. Kern gewährt 3 Jahre auf Produkte ab 500 € Listenpreis und 2 Jahre auf Produkte darunter sowie auf Komponenten; ausgenommen sind Verschleißteile wie Batterien und Akkus. Gewährleistungsreparaturen übernimmt Kern selbst oder ein Kern-Fachhändler.

Downloads

• Bedienungsanleitung Kern OBT-1 (PDF)

Regulatorische Informationen

Als Elektrogeräte fallen die Mikroskope unter das ElektroG. Der Hersteller Kern & Sohn GmbH ist unter der WEEE-Registrierungsnummer DE 80821200 eingetragen. Wie Altgeräte zurückgegeben werden, steht auf der Seite Umwelt und Entsorgung.

Individueller Bedarf und Beschaffungsservice

Okulare OBB-A3201 (WF 10x) und OBB-A3202 (WF 10x mit Skala 0,1 mm), das Objektiv OBB-A3206 (60x, Apertur 0,85, gefedert), für OBT 101 bis OBT 104 das Objektiv OBB-A3207 (100x, Apertur 1,25, Öl, gefedert), die Farbfilter OBB-A3209 (Grau), OBB-A3210 (Grün), OBB-A3211 (Gelb) und OBB-A3212 (Blau), für OBT 101 und OBT 102 der Objekthalter OBB-A3217 (Clip), das Reinigungsspray OCS-A1101, das Reinigungsset OCS 901 und die Mikroskopkamera ODC 231 (2 MP, USB 2.0, MicroSD) sind ebenfalls erhältlich. Für OBT 104, OBT 105 und OBT 106 gibt es zusätzlich die Okularkameras ODC 874 (3,1 MP, USB 2.0) und ODC 881 (5,1 MP, USB 3.0). Anfragen laufen über unseren Beschaffungsservice.
