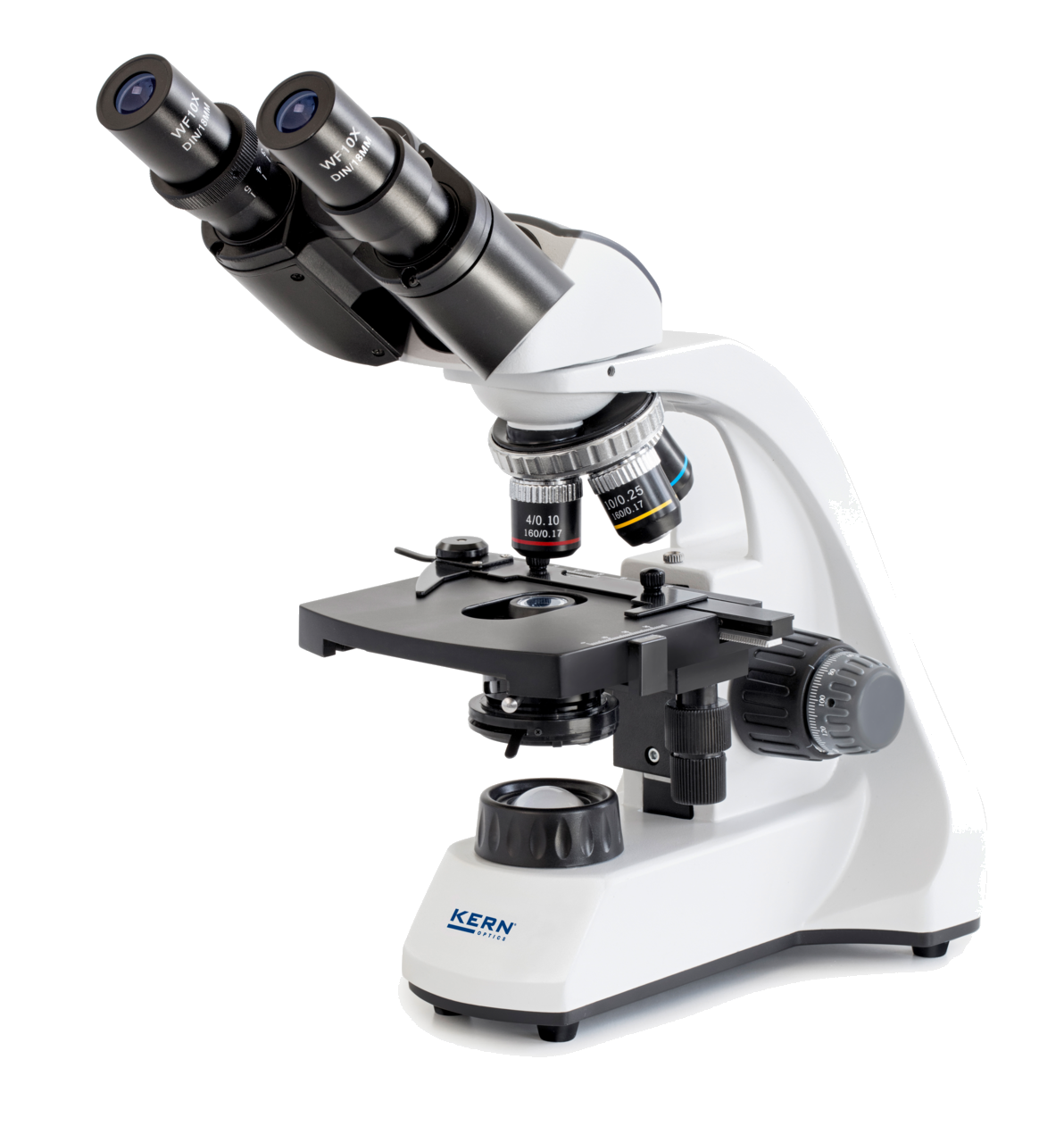

Kern Durchlichtmikroskop OBT 104, Binokular, Objektive 4x-40x, 1-W-LED-Beleuchtung

Das Kern OBT 104 ist ein binokulares Durchlichtmikroskop für den Schulunterricht und die naturwissenschaftliche Ausbildung. Kern führt das OBT 104 als Nachfolger der binokularen Schulmikroskope OBS 104, OBS 106, OBS 114 und OBS 116, die nicht mehr im Kern-Sortiment sind. Mit den drei Serienobjektiven 4x, 10x und 40x sowie einem 10x-Okular deckt es eine Gesamtvergrößerung von 40x bis 400x ab, die LED-Beleuchtung sorgt für eine gleichmäßige Durchlichtausleuchtung der Präparate.

Optik und Vergrößerung

Der binokulare Tubus ist um 45 Grad geneigt und drehbar. Die Objektive 4x, 10x und 40x sind in achromatischer Qualität ausgeführt und sitzen auf einem Vierfach-Revolver mit einem freien Platz für ein zusätzliches Objektiv. Das WF-10x-Okular hat ein Sehfeld von 18 Millimetern. Augenabstand (48 bis 75 mm) und Dioptrienausgleich am linken Tubusstutzen lassen sich für jeden Nutzer einstellen.

Beleuchtung und Fokussierung

Die Durchlichtbeleuchtung arbeitet mit einer 1-Watt-LED. Sie ist stufenlos dimmbar und laut Kern langlebig. Fokussiert wird über einen koaxialen Grob- und Feintrieb auf beiden Seiten des Stativs, mit einem minimalen Verstellweg von 0,0025 Millimeter. Das erlaubt ein genaues Scharfstellen auch bei der höchsten Vergrößerung von 400x.

Kreuztisch und Kondensor

Der Objekttisch misst 115 x 82 x 15 Millimeter, der Verfahrweg liegt bei 52 und 20 Millimetern, damit lässt sich ein Präparat ohne Umgreifen in zwei Richtungen verschieben. Der Abbe-Kondensor mit Apertur 1,25 ist höhenverstellbar und fest am Kondensorträger montiert, eine Zentrierung ist nicht vorgesehen. Eine Aperturblende regelt den Lichtkegel für den jeweiligen Kontrast des Präparats.

Aufbau und Gewicht

Das Stativ ist aufrecht ausgeführt. Die Abmessungen liegen bei 195 x 147 x 325 Millimetern bei einem Nettogewicht von 2,8 Kilogramm. Für den Wechsel zwischen Fachräumen oder die Aufbewahrung im Gerätewagen lässt sich das Mikroskop von einer Person tragen.

Stromversorgung und Batteriebetrieb

Das OBT 104 arbeitet mit einem Steckernetzteil für eine Eingangsspannung von 100 bis 240 Volt, das Netzkabel lässt sich abnehmen. Die Schutzklasse ist III, Schutzkleinspannung. Für den mobilen Einsatz ohne Steckdose, etwa am Fensterplatz, lässt sich das Mikroskop mit 3 AA-Batterien mit 1,5 Volt betreiben, das Fach dafür sitzt mit Deckel an der Unterseite. Der Batteriebetrieb ist nur in trockener Umgebung vorgesehen. Batterien selbst gehören nicht zum Lieferumfang.

Typische Einsatzbereiche

Als binokulares Schulmikroskop mit drei Objektiven eignet sich das OBT 104 für diese Anwendungen:

• Biologieunterricht in Grundschule (Primarstufe) und Sekundarstufe, zum Beispiel mit Zwiebelhautzellen, Pflanzenschnitten oder Wasserproben
• Betrachtung transluzenter, dünner und kontrastreicher Präparate wie Pflanzengewebe, gefärbte Zellen oder Parasiten
• Grundlagenausbildung in Labor- und naturwissenschaftlichen Berufen
• Mikroskopie als Hobby sowie an Volkshochschulen

Abgrenzung zum Kern OBT 106

Neben dem OBT 104 führt LT Laborhandel mit dem Kern OBT 106 ein zweites Modell aus derselben OBT-1-Reihe. Tubus, Kondensor und Fokussiermechanik sind identisch, beide laut Kern-Produktseite mit 1-W-LED. Der Unterschied liegt beim Objektivsatz: Das OBT 106 hat zusätzlich ein 100x-Objektiv, ein Ölimmersionsobjektiv, und kommt damit auf eine Gesamtvergrößerung bis 1000x, das OBT 104 bleibt bei den drei Objektiven 4x, 10x und 40x und einer Gesamtvergrößerung bis 400x. Wer im Unterricht nur bis 400-fache Vergrößerung braucht, kommt mit dem OBT 104 aus, wer stärker vergrößerte Präparate zeigen will, greift zum OBT 106.

Häufige Fragen zum OBT 104

Welche Gesamtvergrößerung ist möglich? 40x, 100x und 400x, je nach eingesetztem Objektiv (4x, 10x, 40x) mit dem serienmäßigen 10x-Okular.

Lässt sich das Mikroskop ohne Steckdose betreiben? Ja, mit 3 AA-Batterien (1,5 V), das Fach sitzt mit Deckel an der Unterseite. Der Batteriebetrieb ist nur in trockener Umgebung vorgesehen. Batterien sind nicht im Lieferumfang enthalten.

Was unterscheidet das OBT 104 vom OBT 106? Das OBT 106 hat zusätzlich ein 100x-Ölimmersionsobjektiv und erreicht damit 1000x, beim OBT 104 enden die Serienobjektive bei 40x und 400x Gesamtvergrößerung.

Wie lange gilt die Garantie? 24 Monate.

Was ist im Lieferumfang enthalten? Das Mikroskop mit Objektiven 4x, 10x, 40x und WF-10x-Okularen, Steckernetzteil, Staubschutzhaube und Betriebsanleitung. Batterien sind nicht enthalten.

Technische Details

Lieferumfang

• Mikroskop mit Objektiven 4x, 10x, 40x und WF-10x-Okularen
• Steckernetzteil
• Staubschutzhaube
• Betriebsanleitung

Batterien für den Batteriebetrieb sind nicht im Lieferumfang enthalten.

Individueller Bedarf & Beschaffungsservice

Für das OBT 104 sind weitere Okulare und Objektive in anderen Vergrößerungen erhältlich, ebenso Zubehör für Reinigung und Pflege der Optik. Der Beschaffungsservice von LT Laborhandel unterstützt bei der Auswahl passender Ergänzungen rund um Kern-Mikroskope. Anfragen laufen über lt-laborhandel.de/service.
