Kern CDS 16K0.1 Zählwaage 16 kg / 0,1 g
567,00 €
% UVP des Herstellers: 630,00 € 10% unter UVP des Herstellers
- Wägebereich 16 kg, Ablesbarkeit 0,1 g
- Reproduzierbarkeit 0,1 g, Linearität ± 0,3 g
- Zählauflösung 160.000, kleinstes Teilegewicht 100 mg (Labor)
- Wägefläche 308 x 318 mm, Nettogewicht ca. 8 kg, empfohlenes Justiergewicht 15 kg (F1)
- Abgesetztes Auswertegerät mit 2,5 m Kabel, Wandhalterung, 7 Tasten
- KERN Universal Port, Steckernetzteil im Lieferumfang, Li-Ion-Akku optional
Produktinformationen "Kern CDS 16K0.1 Zählwaage 16 kg / 0,1 g"

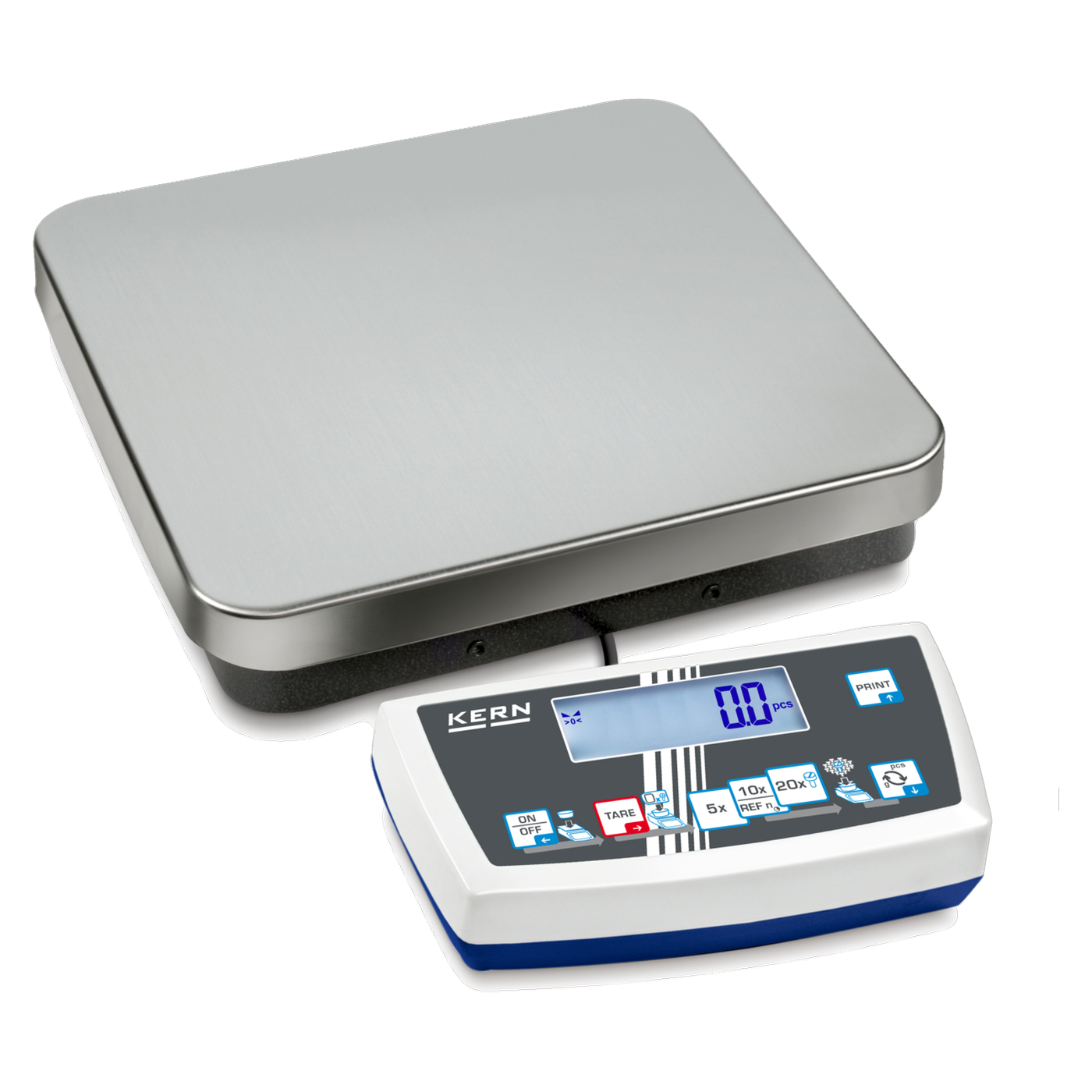

Die Kern CDS ist eine Zählwaage mit Wägeplattform und abgesetztem Auswertegerät. Das Auswertegerät misst 225 x 115 x 60 mm, hängt an einem 2,5 m langen Kabel und lässt sich an die Wand montieren. Sieben Modelle zählen Teile von 4 kg bis 60 kg Gesamtgewicht. Die Zählauflösung liegt je nach Modell zwischen 160.000 und 300.000 Punkten. Das kleinste Teilegewicht reicht von 20 mg beim CDS 4K0.02 bis 200 mg beim CDS 36K0.2L und CDS 60K0.2, jeweils unter Laborbedingungen.
Drei Plattformgrößen
Das CDS 4K0.02 hat die kleinste Plattform (228 x 228 mm Wägefläche, 103 mm hoch) und wägt 4 kg auf 0,02 g. Die Modelle CDS 15K0.05, CDS 16K0.1 und CDS 30K0.1 teilen sich eine Plattform von 308 x 318 mm bei 75 mm Höhe und wiegen mit dem Auswertegerät rund 8 kg. Die großen Modelle CDS 30K0.1L, CDS 36K0.2L und CDS 60K0.2 haben eine Wägefläche von 500 x 400 mm (127 mm hoch) und wiegen etwa 12 kg. Eine Libelle haben alle Modelle außer dem CDS 60K0.2. Drehbare Fußschrauben haben CDS 4K0.02, CDS 30K0.1L, CDS 36K0.2L und CDS 60K0.2.
Bedienung in vier Schritten
Kern nennt das grafikunterstützte Bedienfeld selbsterklärend. Der Ablauf zeigt vier Arbeitsschritte von links nach rechts: Behälter tarieren, Referenzstücke einfüllen, Referenzstückzahl bestätigen, Zählmenge einfüllen. Die Stückzahl erscheint direkt im Display. Als Referenzstückzahl stehen laut Datenblatt 5, 10, 20, 50 oder eine freie Zahl zur Wahl. Die automatische Referenzoptimierung verbessert dabei stufenweise den Durchschnittswert des Teilegewichts. Sieben Tasten bedienen die Waage, das hinterleuchtete LCD hat 21 mm hohe Ziffern.
Weitere Funktionen
Die PRE-TARE-Funktion zieht ein bekanntes Behältergewicht vorab ab. Dazu kommen die Prozentbestimmung, das Wägen mit Toleranzbereich mit optischem und akustischem Signal und eine Hold-Funktion, die bei unruhigen Wägebedingungen einen Mittelwert bildet. Die Einheiten sind umschaltbar, unter anderem g, lb, oz und ct (beim CDS 4K0.02 ohne kg). CDS 15K0.05, CDS 16K0.1 und CDS 30K0.1 bieten optional einen Haken für die Unterflurwägung.
KERN Universal Port und Datenanbindung
Der KERN Universal Port (KUP) nimmt Schnittstellenadapter für RS-232, USB-Device, Ethernet, WLAN und Bluetooth BLE auf, nach Kern-Angabe ohne Einbauaufwand. Mit der Extension-Box KUP-13 sind bis zu drei Adapter parallel möglich. Über das KERN Communication Protocol (KCP) können externe Steuerungen oder Computer die Waage abfragen und fernsteuern. Für CDS 30K0.1L und CDS 36K0.2L nennt das Datenblatt zusätzlich einen optionalen Analogausgang (0 V bis 10 V). Die Waage ist mit der Kern-Software EasyTouch kompatibel.
Stromversorgung
Das Steckernetzteil (100 V bis 240 V AC, 50 / 60 Hz) liegt mit Adaptern für EU, UK, US und CH bei. Der interne Li-Ion-Akku YKR-01 ist optional. Er braucht 8 h zum Laden und läuft laut Datenblatt 24 h mit und 48 h ohne Hinterleuchtung. Im Netzbetrieb schaltet sich die Waage nicht ab, im Akkubetrieb lässt sich die Abschaltzeit einstellen. Die Umgebungstemperatur darf zwischen -10 °C und 40 °C liegen, die Luftfeuchtigkeit bis 80 %.
Typische Einsatzbereiche
- Inventur und Kommissionierung: Bestände über das Stückgewicht zählen
- Serienfertigung und Produktion: Teile an der Linie zählen und Chargen abstimmen
- Wareneingang: Liefermengen schwerer Teile bis 60 kg prüfen
- Kleinteile: Schrauben, Federn und Stanzteile ab 20 mg Stückgewicht mit dem CDS 4K0.02
- Digitale Prozesse: Zählwerte über KUP-Adapter an Computer oder ERP-System übergeben
Modelle im Überblick
| Modell | Wägebereich (Max) | Ablesbarkeit (d) | Reproduzierbarkeit | Linearität | Zählauflösung (Labor) | Kleinstes Teilegewicht beim Stückzählen (Labor / Normal) | Empfohlenes Justiergewicht | Wägefläche | Nettogewicht ca. |
|---|---|---|---|---|---|---|---|---|---|
| CDS 4K0.02 | 4 kg | 0,02 g | 0,04 g | ± 0,1 g | 200.000 | 20 mg / 200 mg | 2 kg (F1) | 228 x 228 mm | 8 kg |
| CDS 15K0.05 | 15 kg | 0,05 g | 0,1 g | ± 0,25 g | 300.000 | 50 mg / 500 mg | 15 kg (F1) | 308 x 318 mm | 8 kg |
| CDS 16K0.1 | 16 kg | 0,1 g | 0,1 g | ± 0,3 g | 160.000 | 100 mg / 1 g | 15 kg (F1) | 308 x 318 mm | 8 kg |
| CDS 30K0.1 | 30 kg | 0,1 g | 0,2 g | ± 0,5 g | 300.000 | 100 mg / 1 g | 30 kg (E2) | 308 x 318 mm | 8 kg |
| CDS 30K0.1L | 30 kg | 0,1 g | 0,2 g | ± 0,3 g | 300.000 | 100 mg / 1 g | 30 kg (F1) | 500 x 400 mm | 12 kg |
| CDS 36K0.2L | 36 kg | 0,2 g | 0,2 g | ± 0,6 g | 180.000 | 200 mg / 2 g | 36 kg (F1) | 500 x 400 mm | 12 kg |
| CDS 60K0.2 | 60 kg | 0,2 g | 0,2 g | ± 0,6 g | 300.000 | 200 mg / 2 g | 60 kg (F1) | 500 x 400 mm | 12 kg |
Technische Details
Diese Werte gelten für alle Modelle. Abweichende Werte stehen in der Modelltabelle.
| Wägesystem | Dehnungsmessstreifen |
| Wägeplatte | Edelstahl (Plattform: Metall, lackiert) |
| Auswertegerät | Kunststoff, 225 x 115 x 60 mm, Kabel 2,5 m, Wandhalterung |
| Display | LCD mit Hinterleuchtung, 89 x 30 mm, Ziffernhöhe 21 mm |
| Bedienerführung | Englisch, Symbolsprache; 7 Tasten |
| Referenzstückzahlen beim Zählen | 5, 10, 20, 50, frei |
| Justierung | extern, Gewichte siehe Modelltabelle |
| Schnittstellen | KERN Universal Port (KUP); RS-232, USB-Device, Ethernet, WLAN und Bluetooth BLE als Adapter optional |
| Netzteil | Steckernetzteil, 100 V bis 240 V AC, 50 / 60 Hz |
| Akku (optional) | Li-Ion, intern, Ladezeit 8 h, Betriebsdauer 24 h mit und 48 h ohne Hinterleuchtung |
| Umgebungstemperatur | -10 °C bis 40 °C |
| Luftfeuchtigkeit | bis 80 % |
| DAkkS-Kalibrierschein | separat bestellbar, Art.-Nr. 963-127 (CDS 4K0.02), 963-129 (CDS 60K0.2) oder 963-128 (übrige Modelle) |
| Gewährleistung (Hersteller) | 36 Monate laut Kern, ohne Verschleißteile |
Lieferumfang
- Kern CDS Zählwaage mit Wägeplattform und Auswertegerät
- Arbeitsschutzhaube über dem Auswertegerät
- Steckernetzteil
Akku und Schnittstellenadapter sind nicht im Lieferumfang.
Kalibrierung
Ein DAkkS-Kalibrierschein ist separat bestellbar: Art.-Nr. 963-127 für CDS 4K0.02, Art.-Nr. 963-129 für CDS 60K0.2 und Art.-Nr. 963-128 für alle übrigen Modelle. Die Bestätigung der Herstellerspezifikation (969-517) gibt es nur in Verbindung mit dem DAkkS-Kalibrierschein.
Gewährleistung
Kern & Sohn gibt laut eigener Angabe 3 Jahre Gewährleistung auf diese Geräte. Kern gewährt 3 Jahre auf Produkte ab 500 € Listenpreis und 2 Jahre auf Produkte darunter sowie auf Komponenten; ausgenommen sind Verschleißteile wie Batterien und Akkus. Gewährleistungsreparaturen übernimmt Kern selbst oder ein Kern-Fachhändler.
Downloads
Regulatorische Informationen
Als Elektrogeräte fallen die Waagen unter das ElektroG. Der Hersteller Kern & Sohn GmbH ist unter der WEEE-Registrierungsnummer DE 80821200 eingetragen. Wie Altgeräte zurückgegeben werden, steht auf der Seite Umwelt und Entsorgung.
Individueller Bedarf und Beschaffungsservice
Die Schnittstellenadapter RS-232 (KUP-01), USB-Device (KUP-03), Ethernet (KUP-04), WLAN (KUP-05) und Bluetooth BLE (KUP-06), die Extension-Box (KUP-13), der Akku (YKR-01), das Steckernetzteil (YKA-27), die Signallampe (CFS-A03), Arbeitsschutzhauben (DE-A12, DE-A12S05 mit 5 Stück), die Wandhalterung (DE-A13), Thermodrucker (YKC-01, YKH-01), der Dot-Matrix-Drucker (YKG-01) und der Nadeldrucker (YKT-01) sind ebenfalls erhältlich. Für CDS 15K0.05, CDS 16K0.1 und CDS 30K0.1 nennt Kern außerdem das Stativ DE-A10 (ca. 480 mm) und das Montageblech DE-A11N, für CDS 30K0.1L, CDS 36K0.2L und CDS 60K0.2 die Stative DS-A04 (ca. 330 mm) und DS-A05 (ca. 600 mm), für das CDS 60K0.2 zusätzlich die Rollenbahn YRO-02 und den ESD-Erdungsstecker YGR-01. Anfragen laufen über unseren Beschaffungsservice.
| Wägebereich (Max): | 16 kg |
|---|---|
| Ablesbarkeit (d): | 0,1 g |
| Eichfähig: | nein |
| Ausführung: | CDS 16K0.1 · 16 kg |
| Stromversorgung: | Netzbetrieb |
