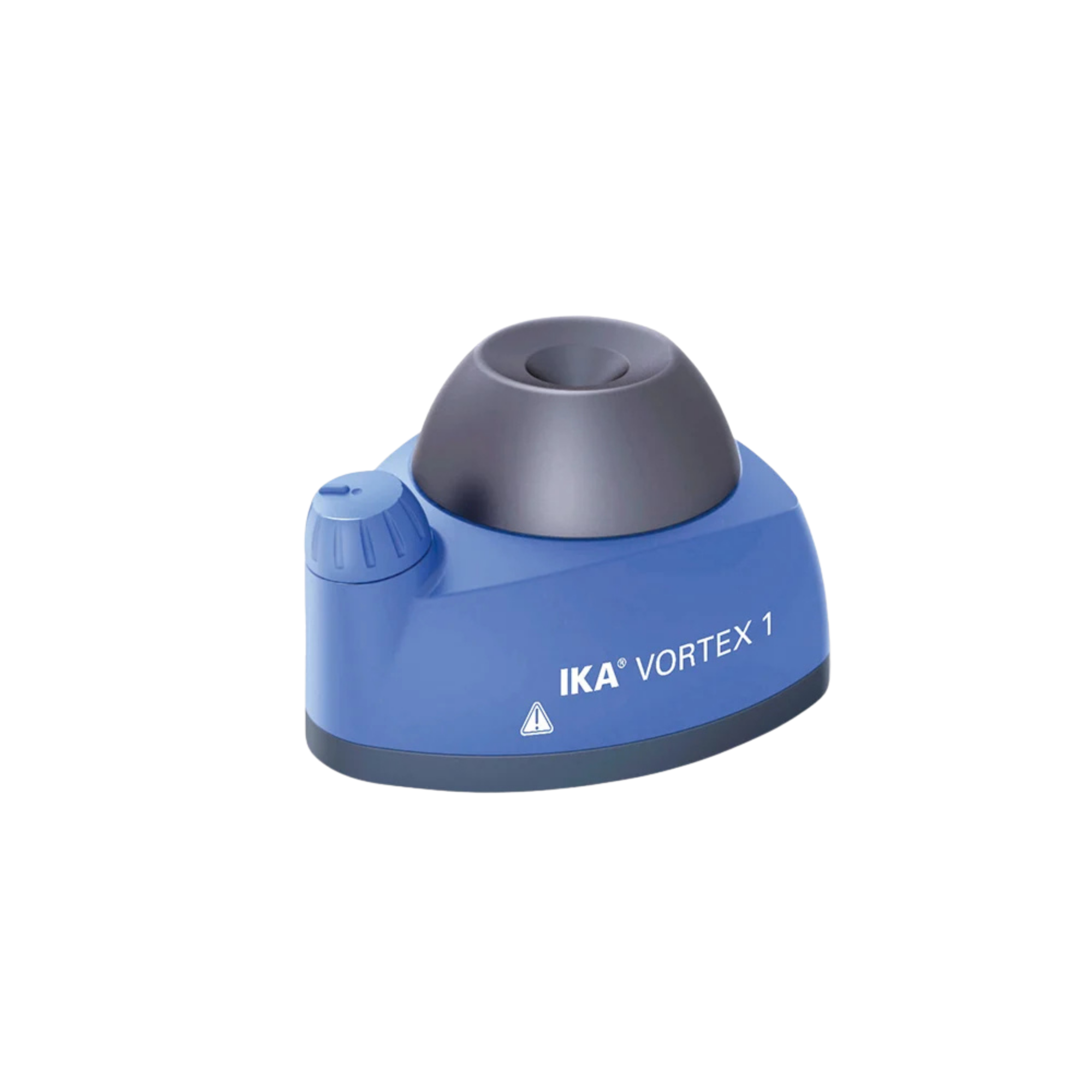

IKA Vortex 1, Reagenzglasschüttler, orbital, 4,5 mm Hub, 0004047700

Orbitale Bewegung und Wirbelbildung

Für die Resuspension von zentrifugierten Zell-Pellets oder das Durchmischen zähflüssiger Reagenzien in Reaktionsgefäßen (Eppendorf-Tubes) braucht es eine schnelle orbitale Bewegung. Der IKA Vortex 1 ist ein Reagenzglasschüttler mit einem orbitalen Hub von 4,5 mm. Angetrieben durch einen Spaltpolmotor erreicht er Drehzahlen von bis zu 2.850 Umdrehungen pro Minute. Diese Bewegung überträgt sich schnell auf die Flüssigkeit und erzeugt einen Strömungstrichter (Vortex). Die Fliehkräfte drücken die Flüssigkeit an der Gefäßwand nach oben und durchmischen sie, ohne dass ein Rührwerkzeug in die Probe eingeführt werden muss.

Touch-Funktion und Drehzahleinstellung

Der Vortex 1 startet über die Touch-Funktion. Der Motor bleibt im Standby, bis das Reaktionsgefäß mit leichtem Druck auf den elastischen Silikonaufsatz gedrückt wird. Dadurch schließt sich der Stromkreis und der Motor läuft an. Sobald der Druck nachlässt, stoppt die Rotation. Die Drehzahl lässt sich über ein analoges Drehpotentiometer stufenlos von 1.000 bis 2.850 U/min einstellen, um sie an unterschiedliche Viskositäten oder Gefäße (bis max. 30 mm Durchmesser) anzupassen.

Standfestigkeit und Schwingungsdämpfung

Der Hub von 4,5 mm bei bis zu 2.850 Umdrehungen pro Minute erzeugt Kräfte, die das Gerät auf dem Labortisch zum Wandern bringen können. Der Vortex 1 begegnet dem mit einem Gehäuse aus massivem Zinkdruckguss. Das Eigengewicht von 1,2 kg bei kompakten Abmessungen und die Elastomer-Standfüße dämpfen die Schwingungen und halten das Gerät auch bei einseitiger Belastung an seinem Platz.

Technische Details

Kinematik & Strömungsmechanik

• Schüttelbewegung: Orbital
• Schüttelhub (Schwingweite): 4,5 mm
• Zulässiges Schüttelgewicht (inklusive Aufsatz): 0,1 kg
• Max. Gefäßdurchmesser: 30 mm (kompatibel für Tubes und Falcon-Röhrchen)
• Drehzahlbereich: 1.000 – 2.850 rpm
• Drehzahlanzeige: Skala (0 - 6)

Metrologie & Systemsteuerung

• Betriebsart: Ausschließlich Touch-Betrieb (Druckaktivierung)
• Drehzahlsteuerung: Stufenloser analoger Drehpotentiometer
• Motorprinzip: Spaltpolmotor
• Motorleistung Aufnahme / Abgabe: 21 W / 1,2 W

System-Infrastruktur & Dimensionen

• Systemmaße (B x H x T): 95 x 70 x 110 mm
• Maschinengewicht: 1,2 kg
• Gehäusematerial: Massiver Zinkdruckguss (pulverbeschichtet)
• Aufsatzmaterial: Elastisches Polymer/Silikon

Sicherheit & Umgebungsbedingungen

• Zulässiger Umgebungstemperaturbereich: 5 – 40 °C
• Zulässige relative Luftfeuchtigkeit: max. 80 %
• Schutzart (nach DIN EN 60529): IP 40

Elektrik & Konnektivität

• Spannung: 100 – 240 V
• Frequenz: 50/60 Hz
• Geräteaufnahmeleistung: max. 21 W

Lieferumfang

• 1 x IKA Vortex 1 Reagenzglasschüttler
• 1 x Standard-Aufsatz (fest integriert) für Gefäße bis Ø 30 mm
• 1 x Steckernetzteil (inkl. Adapter)

Wichtiger Hinweis: Der Vortex 1 operiert ausschließlich im Touch-Modus zur Einzelgefäß-Homogenisierung. Ein Dauerbetrieb (ohne manuellen Anpressdruck) oder die Nutzung von flächigen Mikrotiterplatten-Aufsätzen ist bei dieser kompakten Hardware-Architektur nicht möglich. Für den stationären Dauerbetrieb beschaffen Sie zwingend den IKA Vortex 3.

Regulatorische Informationen

Dieses Gerät ist ein Elektrogerät im Sinne des Elektro- und Elektronikgerätegesetzes (ElektroG). Die WEEE-Registrierungsnummer des Herstellers IKA lautet DE 66784213. Hinweise zur Rückgabe von Altgeräten stehen auf unserer Seite Umwelt und Entsorgung.

Individueller Bedarf & Zubehör

Der Vortex 1 ist für den Einsatz am Arbeitsplatz konzipiert und wird ohne wechselbares Zubehör geliefert. Sollten in Ihrem Labor-Workflow neben einzelnen Falcon-Tubes häufig auch vollständige 96-Well-Mikrotiterplatten oder mehrere Erlenmeyerkolben simultan aufgeschüttelt werden müssen, ist der Vortex 1 nicht geeignet. Für diese Anwendungen empfehlen wir den Umstieg auf den voll ausgestatteten IKA Vortex 3 oder den MS 3 basic, für die unser Beschaffungsservice passende Schaumstoff-Einsätze anbietet.
