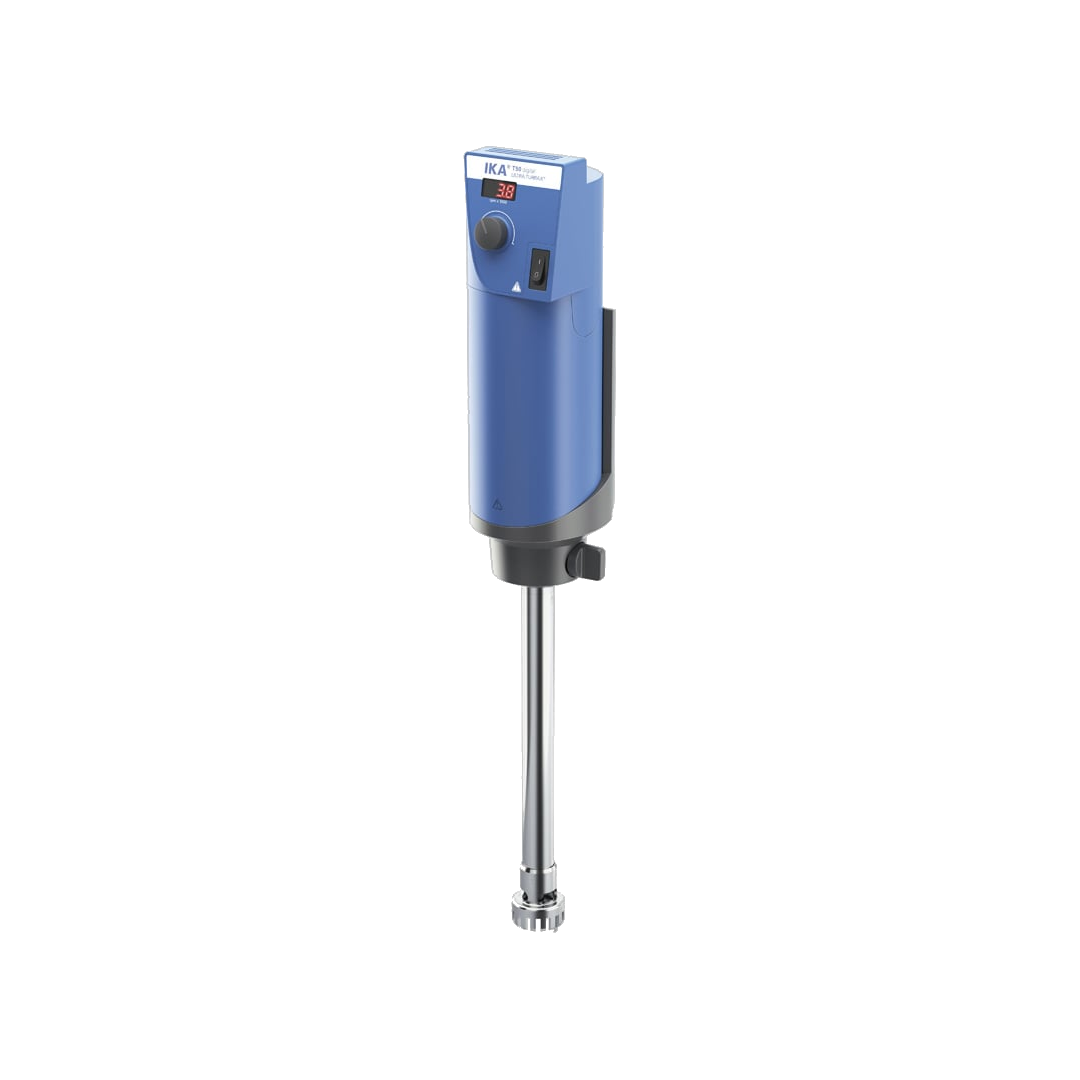

IKA T 50 digital ULTRA-TURRAX Dispergierer, 0,25 bis 30 l, bis 10.000 rpm, 0003787000

Das IKA Dispergierwerkzeug S 50 N - G 45 G repräsentiert eine hochreine und extrem leistungsstarke, fluidmechanische Systemlösung für die professionelle Zerkleinerung, Homogenisierung und Suspendierung von Probenmedien im Labor- und Pilot-Plant-Maßstab. Dieses präzisionsgefertigte Rotor-Stator-System wurde speziell für den Betrieb mit den leistungsstarken IKA Dispergierantrieben der ULTRA-TURRAX T 50-Serie validiert. Bei komplexen Prozessen in der chemischen Industrie, der Lebensmittelanalytik, der Kosmetikherstellung oder der Biotechnologie ist das schnelle Aufschließen und Durchmischen von groben Probenstrukturen das primäre Kriterium, um materialschonend und zeiteffizient homogene Suspensionen oder stabile Emulsionen für nachfolgende Prozess- oder Analyseschritte zu erzeugen. Fluidmechanische Zerkleinerung durch optimierte Rotor-Stator-Geometrie Das verfahrenstechnische Herzstück des Werkzeugs ist der Generator in der bewährten G-Ausführung (Grob / Coarse). Die perfekt abgestimmte Geometrie des Rotors und Stators erzeugt im transienten Scherspalt extrem hohe mechanische Prall-, Schneid- und Scherkräfte bei gleichzeitig hoher axialer Förderleistung. Diese mechanische Kinetik ist ideal ausgelegt, um stückige Proben, Agglomerate, Pulver oder viskose Flüssig-Flüssig-Phasen blitzschnell zu erfassen, zu desintegrieren und zu homogenisieren. Durch das offene Design des Generatorkopfes wird eine hervorragende Zirkulation des Mediums sichergestellt, was thermische Hotspots im Probenbehälter materialschonend und prozesssicher minimiert. Werkstofftechnische Inertheit und vollkommene Sterilisierbarkeit Die materialwissenschaftliche Auslegung des Dispergierstabs ist konsequent auf maximale chemische Resilienz und absolute Kontaminationsfreiheit getrimmt. Sämtliche medienberührenden Funktionselemente bestehen aus hochreinem, rostfreiem Edelstahl des Typs 1.4404 (AISI 316L). Als Wellenlagerung dient ein extrem gleitfähiges und verschleißarmes PTFE-Bezugssystem. Diese Materialkombination erlaubt den dauerhaften Einsatz in aggressiven Säuren, Laugen sowie organischen Lösemitteln. Zur Gewährleistung eines sterilen Probenumfelds und zum vollständigen Ausschluss von Kreuzkontaminationen im Multianwender-Betrieb kann das gesamte Werkzeug problemlos im Autoklaven sterilisiert oder mit gängigen Desinfektionsmedien materialschonend gereinigt werden. Prozesssicherheit und flexible Systemintegration Die mechatronische Systemarchitektur garantiert eine sichere und schwingungsfreie Kraftübertragung selbst bei maximalen Drehzahlen von bis zu 10.000 Umdrehungen pro Minute. Über den standardisierten Anschluss lässt sich die Dispergierwelle schnell und werkzeuglos im T 50 digital Antrieb fixieren. Dank der großzügigen Eintauchtiefe von bis zu 250 mm und der fluidmechanischen Geometrie ist das Werkzeug für ein breites Arbeitsvolumen von 0,5 bis 20 Litern (bezogen auf Wasser) zertifiziert. Dies bietet Laborleitungen und industriellen Anwendern maximale Flexibilität beim Scale-up von Prozessen aus der Forschung in den Technikumsmaßstab. Technische Details Metrologie- & Dispergierkenndaten Werkzeugtyp: Rotor-Stator-Dispergierwerkzeug Modellbezeichnung: S 50 N - G 45 G Arbeitsbereich (Volumenbereich für H2O): 0,5 bis 20 Liter Generator-Ausführung: G (Grob / Coarse) Drehzahlbereich max.: 10.000 rpm Umfangsgeschwindigkeit max.: ca. 18,8 m/s Konstruktion, Werkstoffe & Geometrie Medienberührende Materialien: Edelstahl 1.4404 (AISI 316L), PTFE Statordurchmesser: 45 mm Rotordurchmesser: 36 mm Scherspalt (Abstand): ca. 0,5 mm Eintauchtiefe min.: 70 mm Eintauchtiefe max.: 250 mm Schaftdurchmesser: 30 mm Gesamtlänge: 290 mm Einsatzbedingungen & Reinigung Lösemitteltauglichkeit: Ja (universelle chemische Resilienz) Reinigung: Autoklavierbar (bis 121 Grad Celsius) und heißluftsterilisierbar (bis 180 Grad Celsius) Lagerungstyp: PTFE-Gleitlagerung (wellengeführt, wartungsarm) Lieferumfang 1 x IKA Dispergierwerkzeug S 50 N - G 45 G (MPN: 0008003000) 1 x Betriebsanleitung / Qualitätszertifikat Wichtiger Hinweis: Der erforderliche Dispergierantrieb (z. B. IKA ULTRA-TURRAX T 50 digital), Stativvorrichtungen, Kreuzmuffen sowie Probengefäße sind nicht Teil des Standard-Lieferumfangs und müssen separat konfiguriert werden. Individueller Bedarf & Zubehör Zur optimalen Nutzung des IKA S 50 N - G 45 G Werkzeugs wird der Betrieb am originalen Dispergierantrieb ULTRA-TURRAX T 50 digital empfohlen. Für den sicheren und vibrationsfreien Aufbau in Ihrem Laborarbeitsplatz führen wir passende Teleskopstative (R 2722 oder R 2723), robuste Kreuzmuffen (R 271) sowie praktische Gefäßhalterungen (RH 5) im Portfolio. Sollten Sie Proben mit feinerer Endhomogenität bearbeiten wollen, bieten wir zudem alternative IKA Generatorköpfe mit mittlerer (M) oder feiner (F) Zahnung an. Für den regelmäßigen Austausch von Verschleißteilen führen wir originale Ersatz-PTFE-Lager. Nutzen Sie zur Zusammenstellung Ihres kompletten Homogenisierungssystems unseren technischen Beschaffungsservice.

Das IKA Dispergierwerkzeug S 50 N - G 45 G - ST repräsentiert eine hochreine und extrem leistungsstarke, fluidmechanische Systemlösung für die professionelle Zerkleinerung, Homogenisierung und Suspendierung anspruchsvoller Probenmedien im Labor- und Pilot-Plant-Maßstab. Dieses präzisionsgefertigte Rotor-Stator-System wurde speziell für den Betrieb mit den leistungsstarken IKA Dispergierantrieben der ULTRA-TURRAX T 50-Serie validiert. Bei komplexen Prozessen in der pharmazeutischen Verarbeitungsindustrie, der Lebensmittelanalytik, der Biotechnologie oder der Zellstoffforschung ist das Aufschließen zäher, faseriger oder elastischer Probenstrukturen das primäre Kriterium, um materialschonend und zeiteffizient homogene Suspensionen für nachfolgende analytische Schritte zu erzeugen. Fluidmechanische Zerkleinerung durch Sägezahn-Geometrie Das verfahrenstechnische Herzstück des Werkzeugs ist der Generator in spezieller ST-Ausführung (Saw Tooth / Sägezahn). Die ausgeprägte Geometrie der Sägezähne am Rotor und Stator erzeugt im transienten Scherspalt extrem hohe mechanische Prall-, Schneid- und Scherkräfte. Diese mechanische Kinetik ist ideal ausgelegt, um faserige Matrices wie Gewebestrukturen, Pflanzenteile, Tabak, Papier- und Holzaufschlüsse sowie zähe Kunststoffe oder viskose Emulsionen blitzschnell zu schneiden und zu desintegrieren. Ein unkontrolliertes Wickeln von Fasern um die Welle wird durch die strömungsoptimierte Zahnanordnung materialschonend und prozesssicher verhindert. Werkstofftechnische Inertheit und kompromisslose Sterilisierbarkeit Die materialwissenschaftliche Auslegung des Dispergierstabs ist konsequent auf maximale chemische Resilienz und absolute Kontaminationsfreiheit getrimmt. Sämtliche medienberührenden Funktionselemente bestehen aus hochreinem, rostfreiem Edelstahl des Typs 1.4404 (AISI 316L). Als Wellenlagerung dient ein extrem gleitfähiges und verschleißarmes PTFE-Bezugssystem. Diese Materialkombination erlaubt den dauerhaften Einsatz in aggressiven Säuren, Laugen sowie organischen Lösemitteln. Zur Gewährleistung eines sterilen Probenumfelds und zum vollständigen Ausschluss von Kreuzkontaminationen im Multianwender-Betrieb kann das gesamte Werkzeug problemlos im Autoklaven sterilisiert oder mit gängigen Desinfektionsmedien materialschonend gereinigt werden. Prozesssicherheit und komfortable Systemintegration Die mechatronische Systemarchitektur garantiert eine sichere und schwingungsfreie Kraftübertragung selbst bei maximalen Drehzahlen von bis zu 10.000 Umdrehungen pro Minute. Über den standardisierten Anschluss lässt sich die Dispergierwelle schnell und werkzeuglos im T 50 digital Antrieb fixieren. Dank der großzügigen Eintauchtiefe von bis zu 250 mm und der fluidmechanischen Geometrie ist das Werkzeug für ein breites Arbeitsvolumen von 0,5 bis 20 Litern (bezogen auf Wasser) zertifiziert. Dies bietet Laborleitungen und industriellen Anwendern maximale Flexibilität beim Scale-up von Prozessen aus der Forschung in den Technikumsmaßstab. Technische Details Metrologie- & Dispergierkenndaten Werkzeugtyp: Rotor-Stator-Dispergierwerkzeug Modellbezeichnung: S 50 N - G 45 G - ST Arbeitsbereich (Volumenbereich für H2O): 0,5 bis 20 Liter Generator-Ausführung: G (Grob / Coarse) mit ST-Geometrie (Sägezahn) Drehzahlbereich max.: 10.000 rpm Umfangsgeschwindigkeit max.: ca. 18,8 m/s Konstruktion, Werkstoffe & Geometrie Medienberührende Materialien: Edelstahl 1.4404 (AISI 316L), PTFE Statordurchmesser: 45 mm Rotordurchmesser: 36 mm Scherspalt (Abstand): ca. 0,5 mm Eintauchtiefe min.: 70 mm Eintauchtiefe max.: 250 mm Schaftdurchmesser: 30 mm Gesamtlänge: 290 mm Einsatzbedingungen & Reinigung Lösemitteltauglichkeit: Ja (universelle chemische Resilienz) Reinigung: Autoklavierbar (bis 121 Grad Celsius) und heißluftsterilisierbar (bis 180 Grad Celsius) Lagerungstyp: PTFE-Gleitlagerung (wellengeführt, wartungsarm) Lieferumfang 1 x IKA Dispergierwerkzeug S 50 N - G 45 G - ST (MPN: 0008039500) 1 x Betriebsanleitung / Qualitätszertifikat Wichtiger Hinweis: Der erforderliche Dispergierantrieb (z. B. IKA ULTRA-TURRAX T 50 digital), Stativvorrichtungen, Kreuzmuffen sowie Probengefäße sind nicht Teil des Standard-Lieferumfangs und müssen separat konfiguriert werden. Individueller Bedarf & Zubehör Zur optimalen Nutzung des IKA S 50 N - G 45 G - ST Werkzeugs wird der Betrieb am originalen Dispergierantrieb ULTRA-TURRAX T 50 digital empfohlen. Für den sicheren und vibrationsfreien Aufbau in Ihrem Laborarbeitsplatz führen wir passende Teleskopstative (R 2722 oder R 2723), robuste Kreuzmuffen (R 271) sowie praktische Gefäßhalterungen (RH 5) im Portfolio. Sollten Sie Proben mit feinerer Endhomogenität bearbeiten wollen, bieten wir zudem alternative IKA Generatorköpfe mit mittlerer (M) oder feiner (F) Zahnung an. Für den regelmäßigen Austausch von Verschleißteilen führen wir originale Ersatz-PTFE-Lager. Nutzen Sie zur Zusammenstellung Ihres kompletten Homogenisierungssystems unseren technischen Beschaffungsservice.

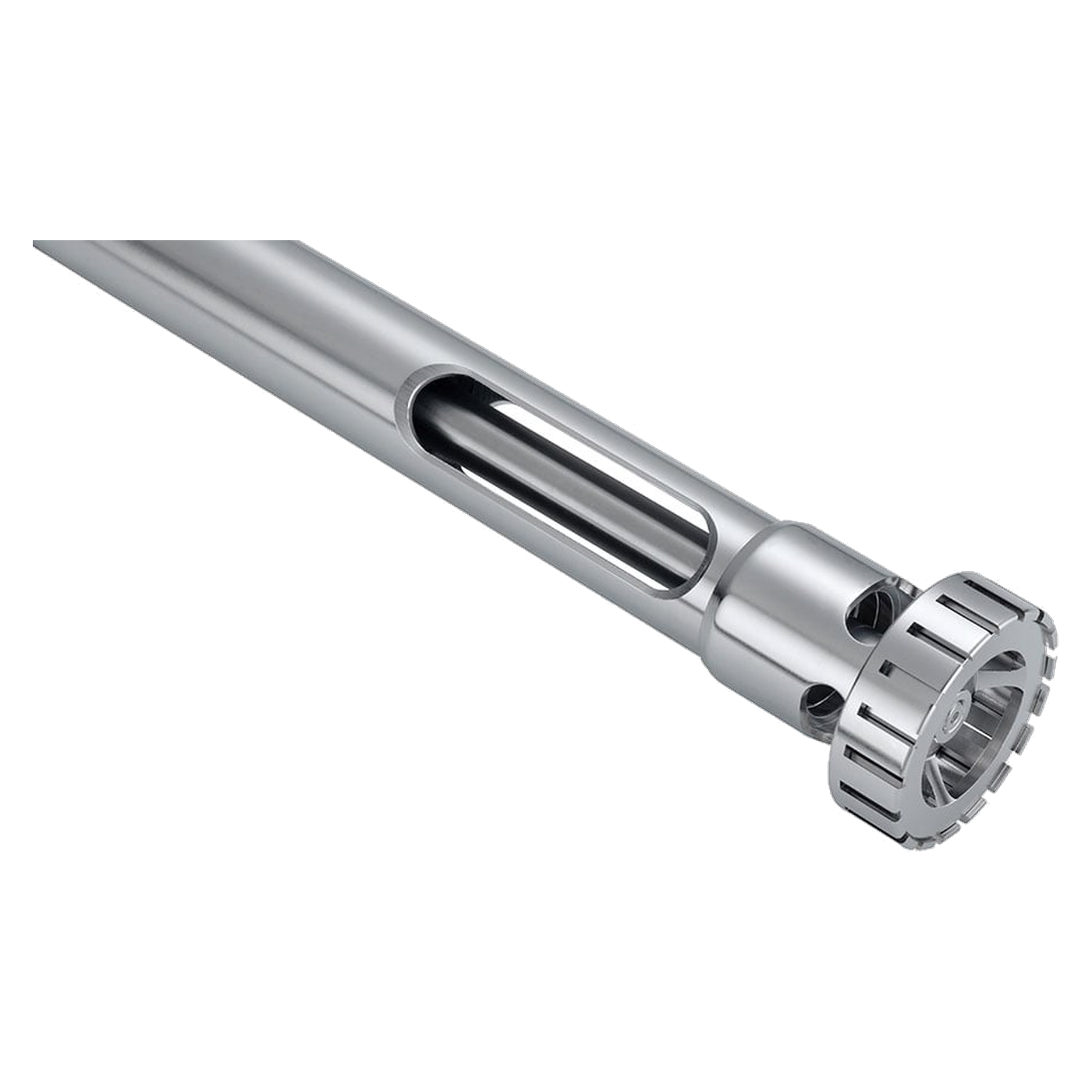

Enger Spalt, großer Ansatz: Das S 50 N - G 45 M (0008003300) arbeitet mit 0,25 mm zwischen Rotor und Stator und bearbeitet dabei 0,5 bis 15 l. Der Stator misst 45 mm, der Rotor 40,5 mm. Als Antrieb dient der T 50 digital.Lagerung und MaterialDie Welle ist in einem PTFE-Schlitzringlager gelagert. Produktberührend sind nur PTFE und AISI 316L. Das Werkzeug ist für Lösemittel und abrasive Stoffe geeignet, der pH-Bereich geht von 2 bis 13. Die kurzzeitige Arbeitstemperatur liegt bei bis zu 180 °C, sterilisiert werden darf mit allen Methoden.Drehzahl, Feinheit und MaßeZulässig sind 10.000 rpm, am Rotor entstehen dabei bis zu 21,2 m/s. Die Endfeinheit beträgt 25 bis 50 µm bei Suspensionen und 5 bis 20 µm bei Emulsionen. Die Eintauchtiefe reicht von 70 bis 250 mm, die Einbaulänge ist 298 mm, das Werkzeug wiegt 0,95 kg.Typische EinsatzbereicheDispergieren und Emulgieren von 0,5 bis 15 lArbeiten mit engem Spalt von 0,25 mmSuspensionen mit Endfeinheiten von 25 bis 50 µmEmulsionen mit Endfeinheiten von 5 bis 20 µmAnsätze mit Lösemitteln oder abrasiven AnteilenProzesse mit kurzzeitig bis zu 180 °CTechnische DetailsBearbeitbares Volumen (H2O)0,5 bis 15 lDurchmesser Stator45 mmDurchmesser Rotor40,5 mmSpaltbreite Stator/Rotor0,25 mmDrehzahl zulässig max.10.000 rpmUmfangsgeschwindigkeit max.21,2 m/sEintauchtiefe70 bis 250 mmEinbaulänge298 mmLagerungPTFE-SchlitzringlagerProduktberührende MaterialienPTFE, AISI 316LpH-Bereich2 bis 13LösemittelgeeignetJaGeeignet für abrasive StoffeJaArbeitstemperatur max.180 °C (kurzzeitig)Sterilisierbarkeitalle MethodenEndfeinheit Suspensionen25 bis 50 µmEndfeinheit Emulsionen5 bis 20 µmGewicht0,95 kgLieferumfang1 x IKA S 50 N - G 45 M Dispergierwerkzeug (Einzelwerkzeug)Der Antrieb T 50 digital gehört nicht zum Lieferumfang.Gleiche Geometrie mit anderer LagerungDieselbe Geometrie (45 mm Stator, 40,5 mm Rotor, 0,25 mm Spalt) hat das S 50 KD - G45M. Es läuft in einem Kugellager mit PTFE-Dichtung, ist bis 150 °C angegeben und darf unter Vakuum bis 100 mbar arbeiten. Aus denselben Materialien, aber mit 40 mm Rotor, 0,5 mm Spalt und 10 bis 30 µm für Suspensionen besteht das S 50 N - G 45 F. Wer unter Vakuum bis 1 mbar arbeiten will, findet im S 50 KG - HH - G 45 M mit Gleitringdichtung dieselben Stator- und Rotormaße bei ebenfalls 0,5 bis 15 l.Individueller Bedarf & BeschaffungsserviceSoll das Werkzeug gemeinsam mit dem Antrieb T 50 digital geliefert werden? LT Laborhandel stellt die Kombination über den Beschaffungsservice zusammen, auch mit einem zweiten Werkzeug zum Wechseln.

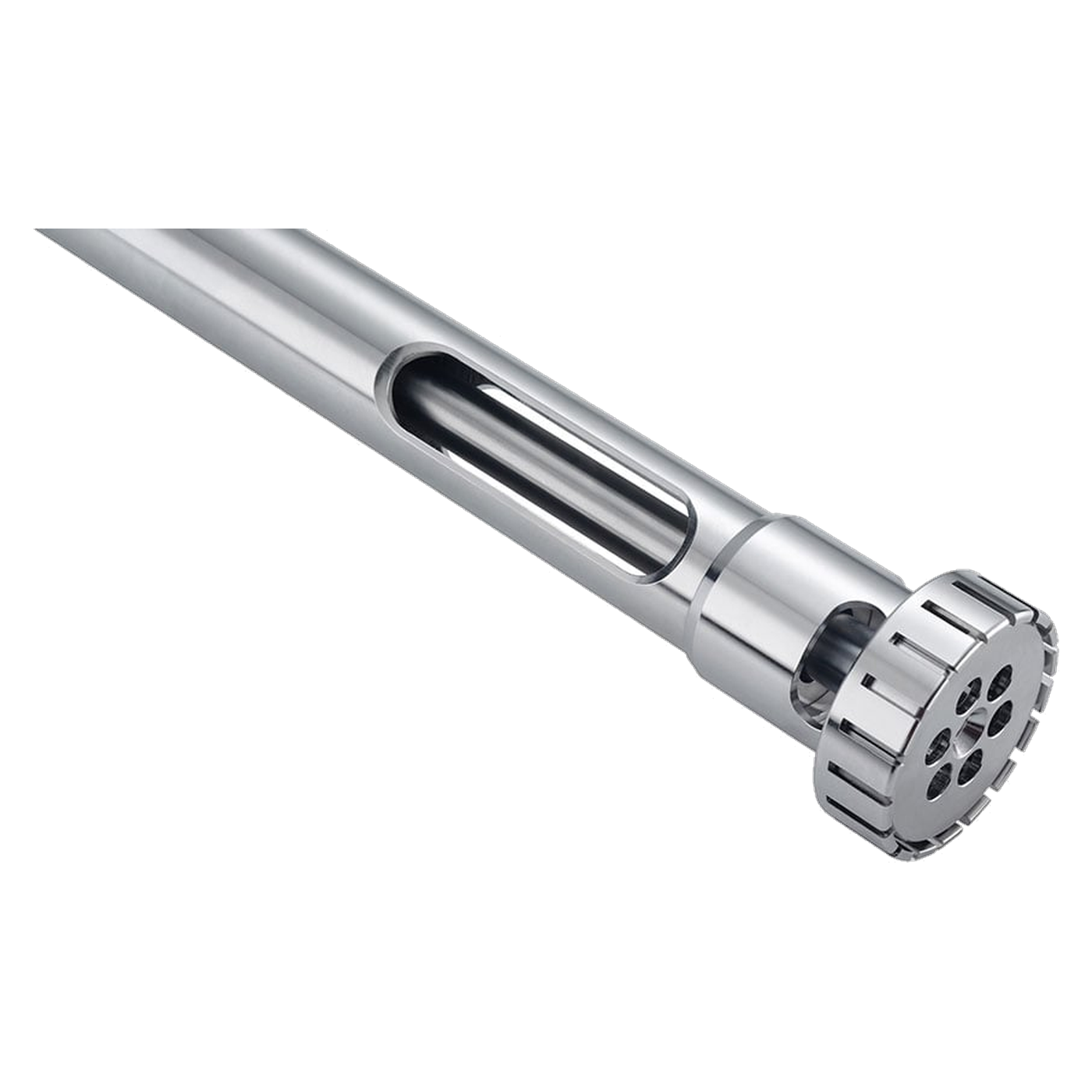

Mit 45 mm Statordurchmesser und 290 mm Einbaulänge ist das S 50 N - G 45 F (0008003900) für Ansätze im Literbereich gedacht: 0,25 bis 10 l Wasser bearbeitet das Werkzeug am T 50 digital ULTRA-TURRAX. Es wiegt 0,929 kg, die Eintauchtiefe liegt zwischen 70 und 250 mm.Rotor, Spalt und EndfeinheitDer Rotor hat 40 mm Durchmesser, der Spalt zum Stator misst 0,5 mm, die Umfangsgeschwindigkeit liegt bei maximal 20,9 m/s. Erreicht werden Endfeinheiten von 10 bis 30 µm bei Suspensionen und 1 bis 10 µm bei Emulsionen. Zum Vergleich: Das S 50 KG - HH - G 45 G nennt 40 bis 100 µm, das S 50 KG - HH - G 45 M 25 bis 50 µm bei Suspensionen.Prinzip und GrenzenWie bei allen ULTRA-TURRAX-Werkzeugen saugt der Rotor das Medium an und presst es radial durch die Schlitze des Stators. Die Scherwirkung hängt von Spalt und Umfangsgeschwindigkeit ab, beim S 50 N - G 45 F sind das 0,5 mm und bis zu 20,9 m/s.Lager und WerkstoffeDie Welle läuft in einem PTFE-Schlitzringlager. Produktberührend sind PTFE und AISI 316L. Das Werkzeug ist für Lösemittel und abrasive Stoffe geeignet, der pH-Bereich reicht von 2 bis 13. Kurzzeitig sind 180 °C zulässig, sterilisieren lässt es sich mit allen Methoden.Wann ein anderes S-50-Werkzeug sinnvoll istDie Kugellager-Varianten mit Hartmetall-Gleitringdichtung erlauben Vakuum bis 1 mbar und Druck bis 6 bar. Als autoklavierbare Ausführung mit Kugellager steht das S 50 KD - G 45 G ST zur Wahl.Typische EinsatzbereicheDispergieren und Emulgieren im Maßstab von 0,25 bis 10 lMedien mit Lösemitteln im pH-Bereich 2 bis 13Ansätze mit abrasiven FeststoffenAufbereitung des Werkzeugs zwischen den Läufen mit allen SterilisationsmethodenTechnische DetailsArbeitsbereich (H2O)0,25 bis 10 lStatordurchmesser45 mmRotordurchmesser40 mmSpaltbreite Stator/Rotor0,5 mmUmfangsgeschwindigkeit max.20,9 m/sEintauchtiefe70 bis 250 mmEinbaulänge290 mmLagerung und DichtungWelle in PTFE-SchlitzringlagerProduktberührende MaterialienPTFE, AISI 316LpH-Bereich2 bis 13LösemittelgeeignetJaGeeignet für abrasive StoffeJaArbeitstemperatur max.180 °CSterilisierbarkeitalle MethodenEndfeinheit Suspensionen10 bis 30 µmEndfeinheit Emulsionen1 bis 10 µmGewicht0,929 kgLieferumfang1 x IKA S 50 N - G 45 F Dispergierwerkzeug (Einzelwerkzeug)Der Antrieb T 50 digital ist nicht im Lieferumfang enthalten.Individueller Bedarf & BeschaffungsserviceFür einen zweiten Antrieb, ein Werkzeug in anderer Ausführung oder Rückfragen zur Passung am vorhandenen Gerät steht der Beschaffungsservice von LT Laborhandel bereit.

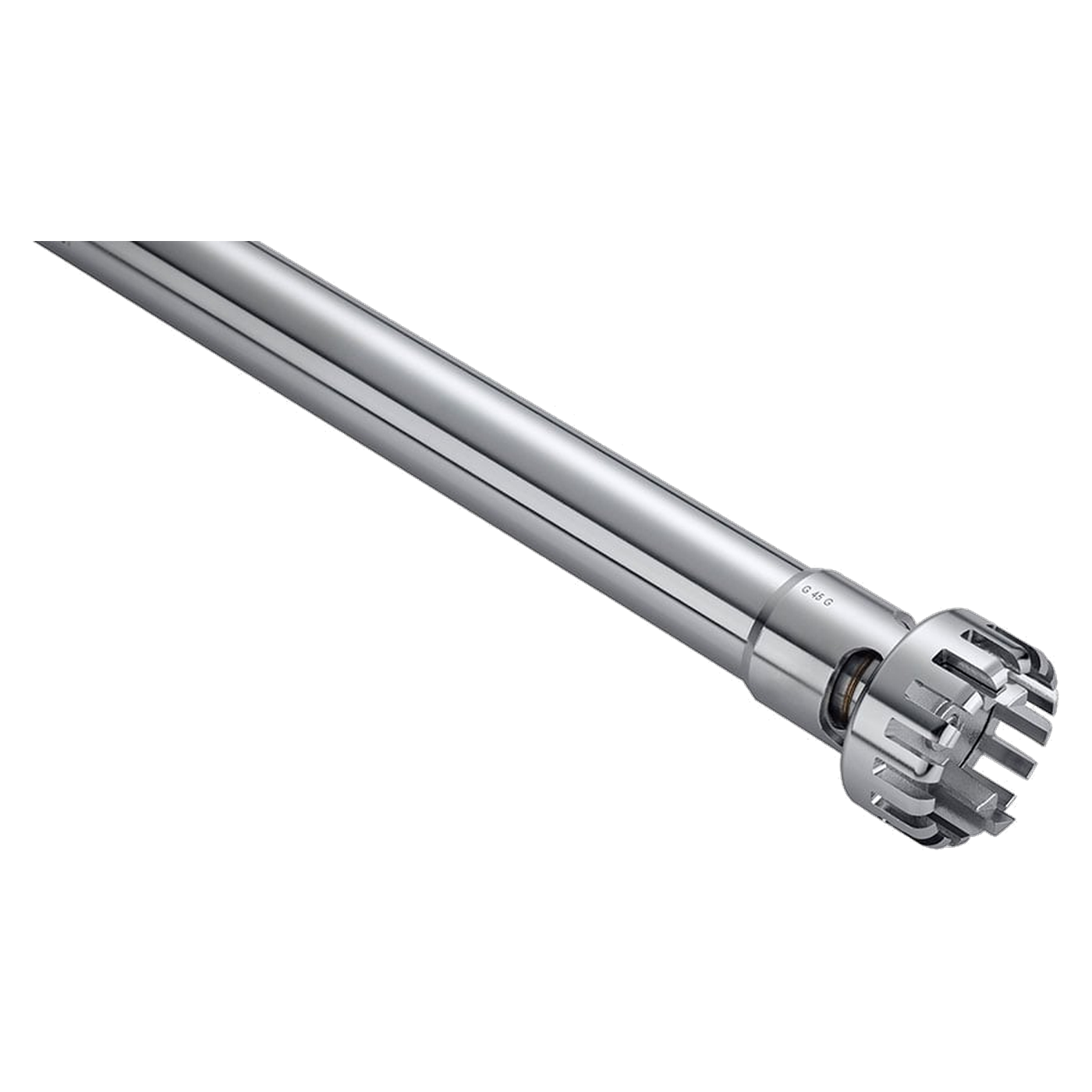

Bis zu 20 l Wasser bearbeitet das S 50 KG - HH - G 45 G (0008003200) in einem Ansatz, die Untergrenze liegt bei 0,5 l. Die Welle ist kugelgelagert, die einseitig wirkende Gleitringdichtung besteht aus Hartmetall gegen Hartmetall, Arbeiten unter Vakuum sind möglich. Als Antrieb dient der T 50 digital.Dichtung und DruckbereichDie Dichtung aus Hartmetall und der Aufbau ermöglichen Vakuum bis 1 mbar und Druck bis 6 bar. Produktberührend sind FFPM sowie Hartmetall (WC) und AISI 316L. Das Werkzeug ist lösemittelbeständig, der pH-Bereich liegt bei 2 bis 13. Sterilisierbar ist es nass-chemisch, die kurzzeitige Arbeitstemperatur beträgt bis zu 150 °C.Maße und FeinheitDer Rotor saugt das Medium an und presst es radial durch die Statorschlitze. Mit 36 mm Rotordurchmesser und bis zu 18,8 m/s Umfangsgeschwindigkeit liegen die Werte unter denen des S 50 N - G 45 F mit 40 mm und 20,9 m/s. Der Stator misst 45 mm. Die Eintauchtiefe beträgt 70 bis 260 mm bei einer Einbaulänge von 300 mm, das Werkzeug wiegt 0,552 kg. Die Endfeinheit liegt bei Suspensionen zwischen 40 und 100 µm, bei Emulsionen zwischen 10 und 30 µm.Vergleich innerhalb der S-50-ReiheDas S 50 KG - HH - G 45 M hat denselben Aufbau, bearbeitet aber nur 0,5 bis 15 l und nennt engere Endfeinheiten von 25 bis 50 µm (Suspensionen) und 5 bis 20 µm (Emulsionen). Wer ohne Vakuum arbeitet und feiner dispergieren will, findet im S 50 N - G 45 F mit PTFE-Lager 10 bis 30 µm.Typische EinsatzbereicheDispergieren und Emulgieren von 0,5 bis 20 lArbeiten unter Vakuum bis 1 mbarAnsätze mit LösemittelnProzesse bei Druck bis 6 barTechnische DetailsArbeitsbereich (H2O)0,5 bis 20 lStatordurchmesser45 mmRotordurchmesser36 mmUmfangsgeschwindigkeit max.18,8 m/sEintauchtiefe70 bis 260 mmEinbaulänge300 mmLagerung und DichtungKugellager, einseitig wirkende Gleitringdichtung (Hartmetall/Hartmetall)Produktberührende MaterialienFFPM, WC /AISI 316LpH-Bereich2 bis 13LösemittelgeeignetJaArbeitstemperatur max.150 °CSterilisierbarkeitnass-chemischVakuum1 mbarDruck max.6 barEndfeinheit Suspensionen40 bis 100 µmEndfeinheit Emulsionen10 bis 30 µmGewicht0,552 kgLieferumfang1 x IKA S 50 KG - HH - G 45 G Dispergierwerkzeug (Einzelwerkzeug)Der Antrieb T 50 digital ist nicht im Lieferumfang enthalten.Individueller Bedarf & BeschaffungsserviceSoll das Werkzeug zusammen mit dem passenden Antrieb geliefert werden, brauchen Sie ein zweites Werkzeug zum Wechseln oder eine Entscheidungshilfe zur Geometrie? Über den Beschaffungsservice stellt LT Laborhandel die Kombination für Ihren Ansatz zusammen.

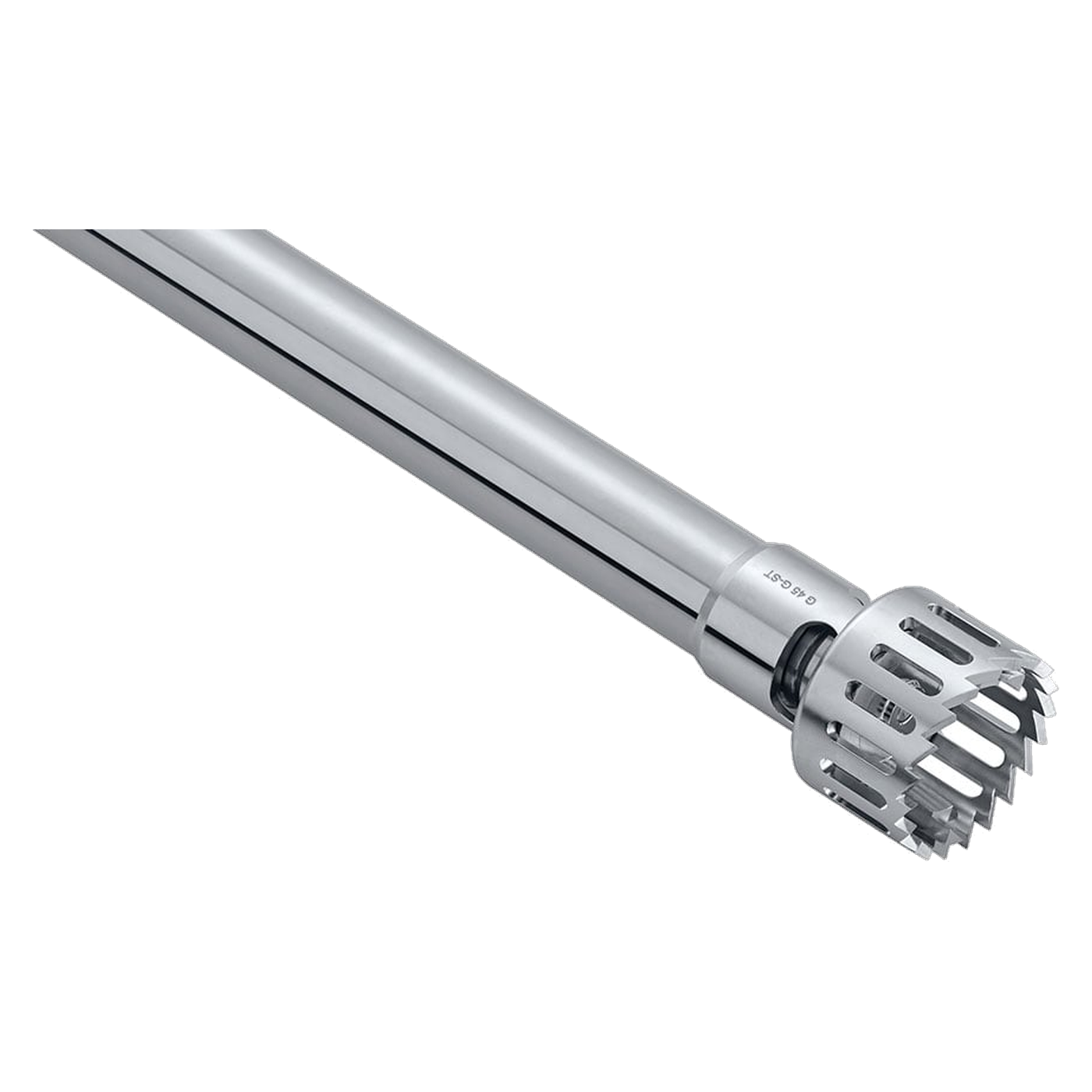

Der Zusatz ST im Namen unterscheidet das S 50 KG - HH - G 45 G - ST (0010000648) von der Ausführung ohne ST S 50 KG - HH - G 45 G, die dieselben Stator- und Rotormaße hat (45 und 36 mm). Das Werkzeug bearbeitet 0,5 bis 20 l und läuft am Antrieb T 50 digital.Gleitringdichtung für VakuumDie Welle ist kugelgelagert, die einseitig wirkende Gleitringdichtung besteht aus Hartmetall gegen Hartmetall. Arbeiten unter Vakuum bis 1 mbar sind möglich, der Druck darf bis 6 bar betragen. Produktberührend sind FFPM, Hartmetall (WC) und AISI 316L. Das Werkzeug ist lösemittelbeständig, der pH-Bereich liegt bei 2 bis 13. Sterilisiert wird nass-chemisch, die kurzzeitige Arbeitstemperatur beträgt bis zu 150 °C.Rotor, Feinheit und MaßeDer Rotor misst 36 mm und erreicht bei der zulässigen Drehzahl bis zu 18,8 m/s am Umfang. Die Endfeinheit liegt bei 40 bis 100 µm für Suspensionen und 10 bis 30 µm für Emulsionen. Die Eintauchtiefe beträgt 70 bis 260 mm, die Einbaulänge 300 mm. Das Werkzeug wiegt 0,576 kg.Typische EinsatzbereicheDispergieren und Emulgieren von 0,5 bis 20 lArbeiten unter Vakuum bis 1 mbarProzesse mit Überdruck bis 6 barSuspensionen mit Endfeinheiten von 40 bis 100 µmAnsätze mit LösemittelnTechnische DetailsBearbeitbares Volumen (H2O)0,5 bis 20 lDurchmesser Stator45 mmDurchmesser Rotor36 mmUmfangsgeschwindigkeit max.18,8 m/sEintauchtiefe70 bis 260 mmEinbaulänge300 mmLagerung und DichtungKugellager, einseitig wirkende Gleitringdichtung (Hartmetall/Hartmetall)Produktberührende MaterialienFFPM, WC / AISI 316LpH-Bereich2 bis 13LösemittelgeeignetJaArbeitstemperatur max.150 °C (kurzzeitig)Sterilisierbarkeitnass-chemischVakuum1 mbarDruck max.6 barEndfeinheit Suspensionen40 bis 100 µmEndfeinheit Emulsionen10 bis 30 µmGewicht0,576 kgLieferumfang1 x IKA S 50 KG - HH - G 45 G - ST Dispergierwerkzeug (Einzelwerkzeug)Der Antrieb T 50 digital gehört nicht zum Lieferumfang.Rotorgrößen in der S-50-ReiheDas S 50 KD - G45G ST ist ebenfalls eine ST-Ausführung für 0,5 bis 20 l, hat aber 38 mm Rotor, 19,9 m/s und läuft unter Vakuum bis 100 mbar. Gleichen Stator, gleichen Rotor und den gleichen Arbeitsbereich wie hier hat auch das S 50 KD - G45G, ebenfalls mit 40 bis 100 µm bei Suspensionen. Ebenfalls mit Gleitringdichtung und Vakuum bis 1 mbar, aber mit 40,5 mm Rotor, 0,5 bis 15 l und 25 bis 50 µm bei Suspensionen arbeitet das S 50 KG - HH - G 45 M.Individueller Bedarf & BeschaffungsserviceZweites Werkzeug zum Wechseln, Antrieb T 50 digital oder Hilfe bei der Geometrie: Das klärt LT Laborhandel über den Beschaffungsservice.

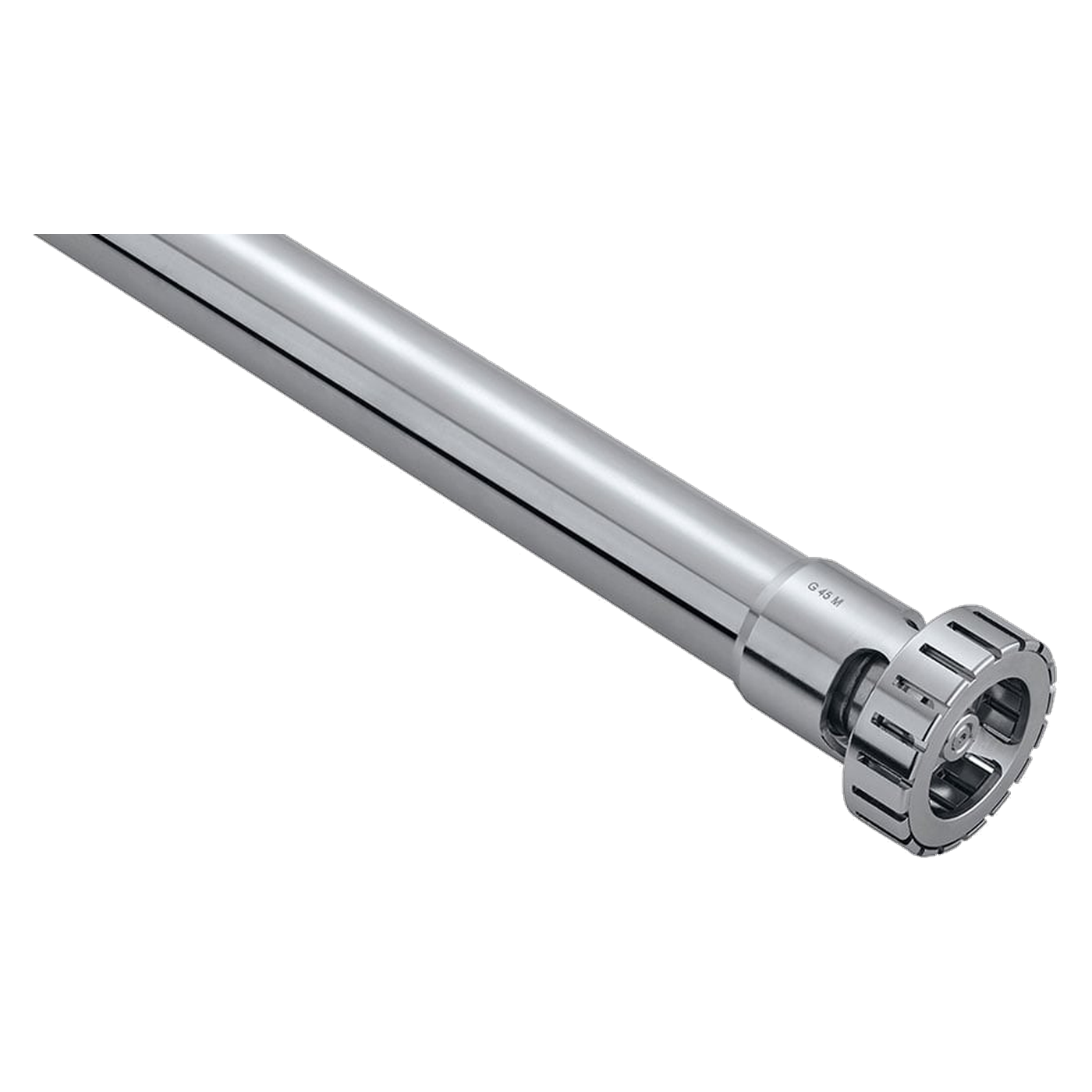

Zwischen 25 und 50 µm bei Suspensionen und zwischen 5 und 20 µm bei Emulsionen liegen die Endfeinheiten des S 50 KG - HH - G 45 M (0008003500). Mit 40,5 mm Rotor in 45 mm Stator ist der Unterschied zum Schwesterwerkzeug S 50 KG - HH - G 45 G klar zu sehen: Dort sind es 40 bis 100 µm und 10 bis 30 µm, dafür reicht der Arbeitsbereich bis 20 statt 15 l.Geometrie und DrehzahlDer Rotor saugt das Medium an und presst es radial durch die Statorschlitze. Mit 40,5 mm Rotordurchmesser erreicht die Umfangsgeschwindigkeit 21,2 m/s, das G-Werkzeug kommt mit 36 mm Rotor auf 18,8 m/s. Die Eintauchtiefe beträgt 70 bis 250 mm, die Einbaulänge 300 mm, das Werkzeug wiegt 0,52 kg. Arbeitsbereich 0,5 bis 15 l, passend zum Antrieb T 50 digital.Kugellager und Hartmetall-DichtungDie Welle ist kugelgelagert, die einseitig wirkende Gleitringdichtung besteht aus Hartmetall gegen Hartmetall. Arbeiten unter Vakuum bis 1 mbar und bei Druck bis 6 bar sind möglich. Produktberührend sind FFPM sowie Hartmetall (WC) und AISI 316L, das Werkzeug ist lösemittelbeständig. Der pH-Bereich liegt bei 2 bis 13, die kurzzeitige Arbeitstemperatur bei bis zu 150 °C, sterilisierbar ist es nass-chemisch.Alternativen im S-50-ProgrammOhne Vakuumbedarf arbeitet das S 50 N - G 45 F (0,25 bis 10 l) mit PTFE-Schlitzringlager und erreicht 10 bis 30 µm bei Suspensionen und 1 bis 10 µm bei Emulsionen. Die autoklavierbare Kugellager-Ausführung ist das S 50 KD - G 45 G ST (0,5 bis 20 l, bis 10.000 rpm).Typische EinsatzbereicheDispergieren und Emulgieren von 0,5 bis 15 lArbeiten unter Vakuum bis 1 mbarAnsätze mit LösemittelnAnwendungen, die Endfeinheiten von 5 bis 20 µm bei Emulsionen verlangenTechnische DetailsArbeitsbereich (H2O)0,5 bis 15 lStatordurchmesser45 mmRotordurchmesser40,5 mmUmfangsgeschwindigkeit max.21,2 m/sEintauchtiefe70 bis 250 mmEinbaulänge300 mmLagerung und DichtungKugellager, einseitig wirkende Gleitringdichtung (Hartmetall/Hartmetall)Produktberührende MaterialienFFPM, WC /AISI 316LpH-Bereich2 bis 13LösemittelgeeignetJaArbeitstemperatur max.150 °CSterilisierbarkeitnass-chemischVakuum1 mbarDruck max.6 barEndfeinheit Suspensionen25 bis 50 µmEndfeinheit Emulsionen5 bis 20 µmGewicht0,52 kgLieferumfang1 x IKA S 50 KG - HH - G 45 M Dispergierwerkzeug (Einzelwerkzeug)Der Antrieb T 50 digital ist nicht im Lieferumfang enthalten.Individueller Bedarf & BeschaffungsserviceBrauchen Sie neben dem Werkzeug auch den Antrieb, ein Ersatzwerkzeug oder Hilfe bei der Wahl zwischen den Ausführungen? LT Laborhandel beschafft die Komponenten über den Beschaffungsservice und stimmt sie auf Ihren Ansatz ab.

Das S 50 KG - HH - G 45 F (0008004100) bearbeitet 0,25 bis 10 l mit 45 mm Stator und 40 mm Rotor. Die Welle ist kugelgelagert, die einseitig wirkende Gleitringdichtung besteht aus Hartmetall gegen Hartmetall. Als Antrieb dient der T 50 digital.Vakuum, Druck und MedienMit der Gleitringdichtung ist das Werkzeug für Vakuum bis 1 mbar und Druck bis 6 bar ausgelegt. Produktberührend sind FFPM sowie Hartmetall (WC) und AISI 316L. IKA beschreibt es als lösemittelbeständig. Die maximale Arbeitstemperatur beträgt 150 °C, sterilisiert wird nass-chemisch.Maße und EndfeinheitDie Eintauchtiefe liegt zwischen 70 und 250 mm, die Einbaulänge beträgt 290 mm. Bei maximal 20,9 m/s Umfangsgeschwindigkeit erreicht das Werkzeug Endfeinheiten von 10 bis 30 µm bei Suspensionen und 1 bis 10 µm bei Emulsionen. Es wiegt 0,51 kg. Der Rotor ist mit 40 mm größer als beim S 50 KG - HH - G 45 G mit 36 mm, die Umfangsgeschwindigkeit liegt entsprechend über dessen 18,8 m/s.Dieselben Maße ohne GleitringdichtungMit gleichem Arbeitsbereich und gleicher Endfeinheit, aber mit PTFE-Lager statt Gleitringdichtung, gibt es das S 50 N - G 45 F. Eintauchtiefe (70 bis 250 mm) und Einbaulänge (290 mm) stimmen mit diesem Werkzeug überein. Wer unter Vakuum arbeitet, bleibt bei der KG-Ausführung.Größere AnsätzeBis 20 l bearbeitet das S 50 KG - HH - G 45 G mit 36 mm Rotor und einer Endfeinheit von 40 bis 100 µm (Suspensionen). Das S 50 KG - HH - G 45 M deckt 0,5 bis 15 l ab und nennt 25 bis 50 µm für Suspensionen und 5 bis 20 µm für Emulsionen.Typische EinsatzbereicheDispergieren und Emulgieren in Ansätzen von 0,25 bis 10 lArbeiten unter Vakuum bis 1 mbarProzesse bei Druck bis 6 barAnsätze mit LösemittelnProben, bei denen das Werkzeug nass-chemisch sterilisiert wirdTechnische DetailsArbeitsbereich (H2O)0,25 bis 10 lStatordurchmesser45 mmRotordurchmesser40 mmUmfangsgeschwindigkeit max.20,9 m/sEintauchtiefe70 bis 250 mmEinbaulänge290 mmLagerung und DichtungKugellager, einseitig wirkende Gleitringdichtung (Hartmetall/Hartmetall)Produktberührende MaterialienFFPM, WC / AISI 316LLösemittelgeeignetJaArbeitstemperatur max.150 °CSterilisierbarkeitnass-chemischVakuum1 mbarDruck max.6 barEndfeinheit Suspensionen10 bis 30 µmEndfeinheit Emulsionen1 bis 10 µmGewicht0,51 kgLieferumfang1 x IKA S 50 KG - HH - G 45 F Dispergierwerkzeug (Einzelwerkzeug)Der Antrieb T 50 digital gehört nicht zum Lieferumfang.Individueller Bedarf & BeschaffungsserviceDen Antrieb T 50 digital und ein zweites Werkzeug zum Wechseln beschafft LT Laborhandel auf Anfrage. Bei der Wahl der Geometrie hilft der Beschaffungsservice.

Von 0,5 bis 20 l Wasser reicht der Arbeitsbereich des S 50 KD - G45G (0010000629). Das Werkzeug hat 45 mm Statordurchmesser und 36 mm Rotordurchmesser, der Spalt beträgt 0,5 mm. Es wird am Antrieb T 50 digital betrieben.Kugellager mit PTFE-DichtungDie Welle läuft in einem Kugellager mit PTFE-Dichtung und FFKM-O-Ring. Produktberührend sind FFPM, PTFE und AISI 316L. Das Werkzeug ist für Lösemittel geeignet, der pH-Bereich reicht von 2 bis 13. Die maximale Arbeitstemperatur beträgt 150 °C, unter Vakuum darf es bis 100 mbar eingesetzt werden. IKA führt das Werkzeug als autoklavierbar.Maße und FeinheitDie Eintauchtiefe liegt zwischen 70 und 260 mm, die Einbaulänge beträgt 300 mm. Bei maximal 10.000 rpm erreicht der Rotorumfang 18,8 m/s. Die Endfeinheit liegt bei 40 bis 100 µm für Suspensionen und bei 10 bis 30 µm für Emulsionen. Das Werkzeug wiegt 0,9855 kg.Passender AntriebIKA nennt für dieses Werkzeug den T 50 digital. Die Umfangsgeschwindigkeit liegt mit 18,8 m/s unter den 20,9 m/s des S 50 N - G 45 F, das einen Rotor von 40 mm hat.Abgrenzung zu NachbarmodellenMit gleichem Arbeitsbereich und gleichen Rotormaßen arbeitet das S 50 KG - HH - G 45 G. Es hat eine Gleitringdichtung aus Hartmetall und ist für Vakuum bis 1 mbar und Druck bis 6 bar ausgelegt. Für feinere Ergebnisse mit engerem Spalt von 0,25 mm und 0,5 bis 15 l gibt es das S 50 KD - G45M.Typische EinsatzbereicheDispergieren und Emulgieren in Ansätzen von 0,5 bis 20 lArbeiten unter Vakuum bis 100 mbarAnsätze mit LösemittelnAnsätze, bei denen das Werkzeug autoklaviert wirdTechnische DetailsArbeitsbereich (H2O)0,5 bis 20 lEmpfohlener Arbeitsbereich500 bis 20.000 mlStatordurchmesser45 mmRotordurchmesser36 mmSpaltbreite Stator/Rotor0,5 mmDrehzahl zulässig max.10.000 rpmUmfangsgeschwindigkeit max.18,8 m/sEintauchtiefe70 bis 260 mmEinbaulänge300 mmLagerung und DichtungKugellager mit PTFE-Dichtung und FFKM-O-RingProduktberührende MaterialienFFPM, PTFE, AISI 316LpH-Bereich2 bis 13LösemittelgeeignetJaArbeitstemperatur max.150 °CSterilisierbarkeitautoklavierbarVakuum100 mbarEndfeinheit Suspensionen40 bis 100 µmEndfeinheit Emulsionen10 bis 30 µmGewicht0,9855 kgLieferumfang1 x IKA S 50 KD - G45G Dispergierwerkzeug (Einzelwerkzeug)Der Antrieb T 50 digital gehört nicht zum Lieferumfang.Individueller Bedarf & BeschaffungsserviceDen Antrieb T 50 digital, ein zweites Werkzeug zum Wechseln oder eine Beratung zur Geometrie beschafft LT Laborhandel auf Anfrage. Der Beschaffungsservice stellt die Kombination für Ihren Ansatz zusammen.

Zulässig sind beim S 50 KD - G 45 G ST (0010000632) 10.000 rpm, das Werkzeug ist autoklavierbar und lässt Vakuum mit der Angabe 100 mbar zu. Stator 45 mm, Rotor 38 mm, Arbeitsbereich 0,5 bis 20 l. Als Antrieb nennt IKA den T 50 digital.DrehzahlgrenzeDie zulässige Höchstdrehzahl liegt mit 10.000 rpm unter den 25.000 rpm der S-25-Werkzeuge. Bei 38 mm Rotordurchmesser ergibt das die Umfangsgeschwindigkeit von 19,9 m/s. Der Rotor saugt das Medium an und presst es radial durch die Statorschlitze, der Statordurchmesser beträgt 45 mm.GeometrieDie Spaltbreite beträgt 0,5 mm, bei der Höchstdrehzahl entsteht eine Umfangsgeschwindigkeit von 19,9 m/s. Die Eintauchtiefe reicht von 70 bis 260 mm, die Einbaulänge beträgt 300 mm, das Werkzeug wiegt 0,71 kg. Die Endfeinheit liegt bei Suspensionen zwischen 40 und 100 µm, bei Emulsionen zwischen 10 und 30 µm.Lager, Dichtung und AufbereitungGelagert ist die Welle in einem Kugellager mit PTFE-Dichtung und FFKM-O-Ring. Produktberührend sind AISI 316L, PTFE und FFPM. Das Werkzeug ist für Lösemittel geeignet und für Arbeitstemperaturen bis 150 °C ausgelegt. Es ist autoklavierbar, das Kugellager ist von der Sterilisation ausgenommen.Abgrenzung zu den KG-WerkzeugenDie gleichen Endfeinheitswerte wie das S 50 KG - HH - G 45 G erreicht diese Ausführung bei gleichem Arbeitsbereich von 0,5 bis 20 l. Unterschiede gibt es bei Dichtung, Rotor und Sterilisation: Dort sitzt eine Gleitringdichtung aus Hartmetall, die Vakuum bis 1 mbar und Druck bis 6 bar zulässt, der Rotor misst 36 mm und sterilisiert wird nur nass-chemisch. Das S 50 N - G 45 F arbeitet mit PTFE-Schlitzringlager.Typische EinsatzbereicheDispergieren und Emulgieren von 0,5 bis 20 lProzesse, bei denen das Werkzeug autoklaviert wirdArbeiten unter VakuumAnsätze mit LösemittelnTechnische DetailsArbeitsbereich (H2O)0,5 bis 20 lStatordurchmesser45 mmRotordurchmesser38 mmSpaltbreite Stator/Rotor0,5 mmDrehzahl zulässig max.10.000 rpmUmfangsgeschwindigkeit max.19,9 m/sEintauchtiefe70 bis 260 mmEinbaulänge300 mmLagerung und DichtungKugellager mit PTFE-Dichtung und FFKM-O-RingProduktberührende MaterialienFFPM, PTFE, AISI 316LpH-Bereich2 bis 13LösemittelgeeignetJaArbeitstemperatur max.150 °CSterilisierbarkeitautoklavierbar, alle Methoden außer KugellagerVakuum100 mbarEndfeinheit Suspensionen40 bis 100 µmEndfeinheit Emulsionen10 bis 30 µmGewicht0,71 kgLieferumfang1 x IKA S 50 KD - G 45 G ST Dispergierwerkzeug (Einzelwerkzeug)Der Antrieb T 50 digital ist nicht im Lieferumfang enthalten.Individueller Bedarf & BeschaffungsserviceFür einen zweiten Antrieb, ein Werkzeug in anderer Ausführung oder Rückfragen zur Passung am vorhandenen Gerät steht der Beschaffungsservice von LT Laborhandel bereit.

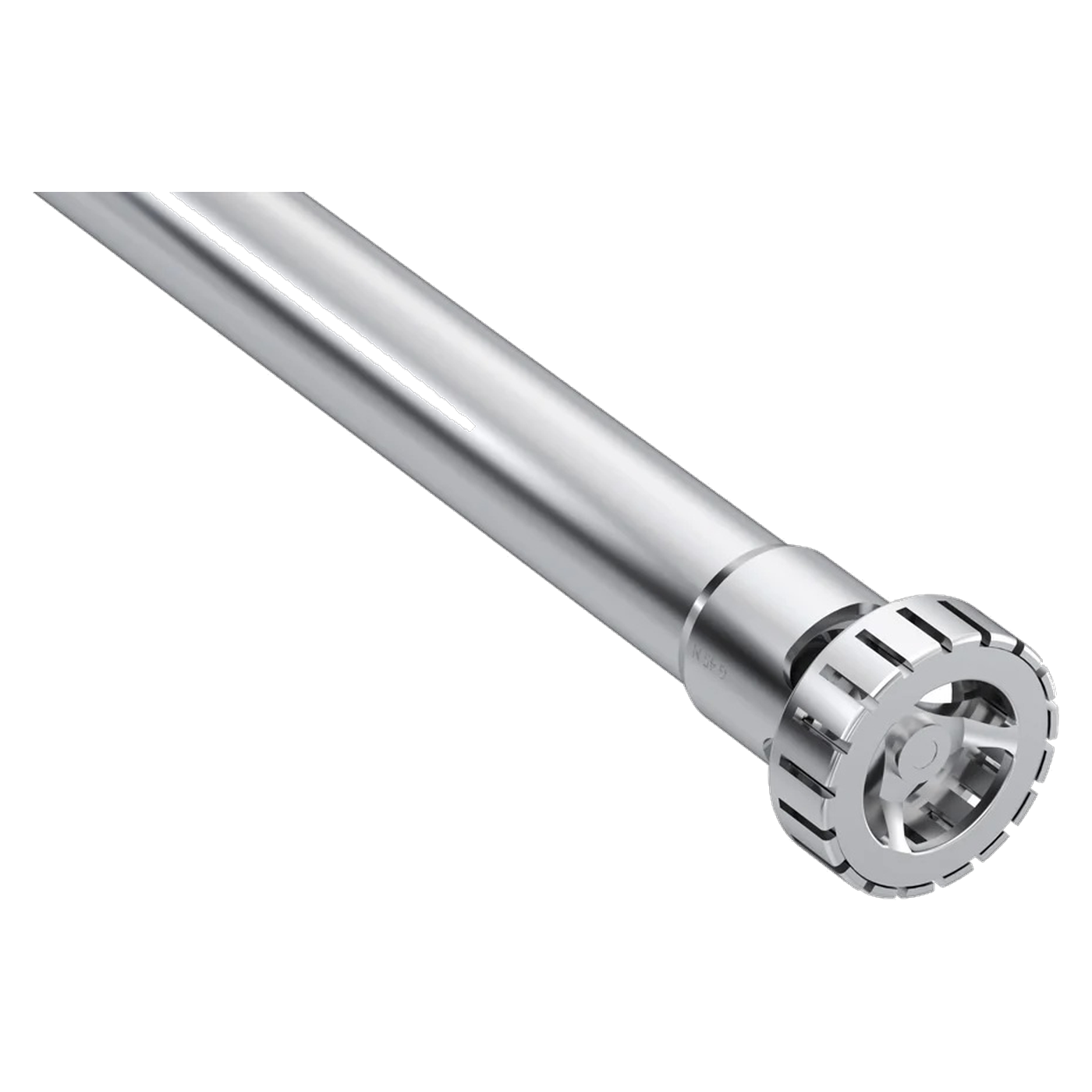

Beim S 50 KD - G45M (0010000630) beträgt der Spalt zwischen Rotor und Stator 0,25 mm, beim S 50 KD - G45G sind es 0,5 mm. Der Stator misst 45 mm, der Rotor 40,5 mm, bearbeitet werden 0,5 bis 15 l. Das Werkzeug läuft am Antrieb T 50 digital.Kugellager mit PTFE-DichtungDie Welle läuft in einem Kugellager mit PTFE-Dichtung und FFKM-O-Ring. Produktberührend sind FFPM, PTFE und AISI 316L. Der pH-Bereich reicht von 2 bis 13, das Werkzeug ist für Lösemittel geeignet. Unter Vakuum darf es bis 100 mbar eingesetzt werden, die maximale Arbeitstemperatur beträgt 150 °C. IKA führt es als autoklavierbar.Maße und FeinheitDie Eintauchtiefe liegt bei 70 bis 260 mm, die Einbaulänge bei 300 mm. Zulässig sind 10.000 rpm, am Rotor entstehen dabei bis zu 21,2 m/s. Die Endfeinheit liegt bei 25 bis 50 µm für Suspensionen und bei 5 bis 20 µm für Emulsionen. Das Werkzeug wiegt 0,645 kg, die empfohlene Ansatzgröße liegt bei 500 bis 15.000 ml.Vergleich innerhalb der S-50-ReiheDas S 50 KD - G45G bearbeitet bis 20 l, hat 36 mm Rotor und 0,5 mm Spalt und nennt 40 bis 100 µm für Suspensionen. Mit denselben Rotor- und Spaltmaßen wie das hier beschriebene Werkzeug arbeitet das S 50 N - G 45 M. Wer unter Vakuum bis 1 mbar arbeiten möchte, findet im S 50 KG - HH - G 45 M eine Ausführung mit Gleitringdichtung aus Hartmetall.Typische EinsatzbereicheDispergieren und Emulgieren in Ansätzen von 0,5 bis 15 lArbeiten mit engem Spalt von 0,25 mmAnsätze mit LösemittelnArbeiten unter Vakuum bis 100 mbarProben, bei denen das Werkzeug autoklaviert wirdTechnische DetailsArbeitsbereich (H2O)0,5 bis 15 lEmpfohlener Arbeitsbereich500 bis 15.000 mlStatordurchmesser45 mmRotordurchmesser40,5 mmSpaltbreite Stator/Rotor0,25 mmDrehzahl zulässig max.10.000 rpmUmfangsgeschwindigkeit max.21,2 m/sEintauchtiefe70 bis 260 mmEinbaulänge300 mmLagerung und DichtungKugellager mit PTFE-Dichtung und FFKM-O-RingProduktberührende MaterialienFFPM, PTFE, AISI 316LpH-Bereich2 bis 13LösemittelgeeignetJaArbeitstemperatur max.150 °CSterilisierbarkeitautoklavierbarVakuum100 mbarEndfeinheit Suspensionen25 bis 50 µmEndfeinheit Emulsionen5 bis 20 µmGewicht0,645 kgLieferumfang1 x IKA S 50 KD - G45M Dispergierwerkzeug (Einzelwerkzeug)Der Antrieb T 50 digital gehört nicht zum Lieferumfang.Individueller Bedarf & BeschaffungsserviceEin zweites Werkzeug zum Wechseln, den Antrieb T 50 digital oder eine Entscheidungshilfe zur Geometrie: LT Laborhandel beschafft und berät über den Beschaffungsservice.

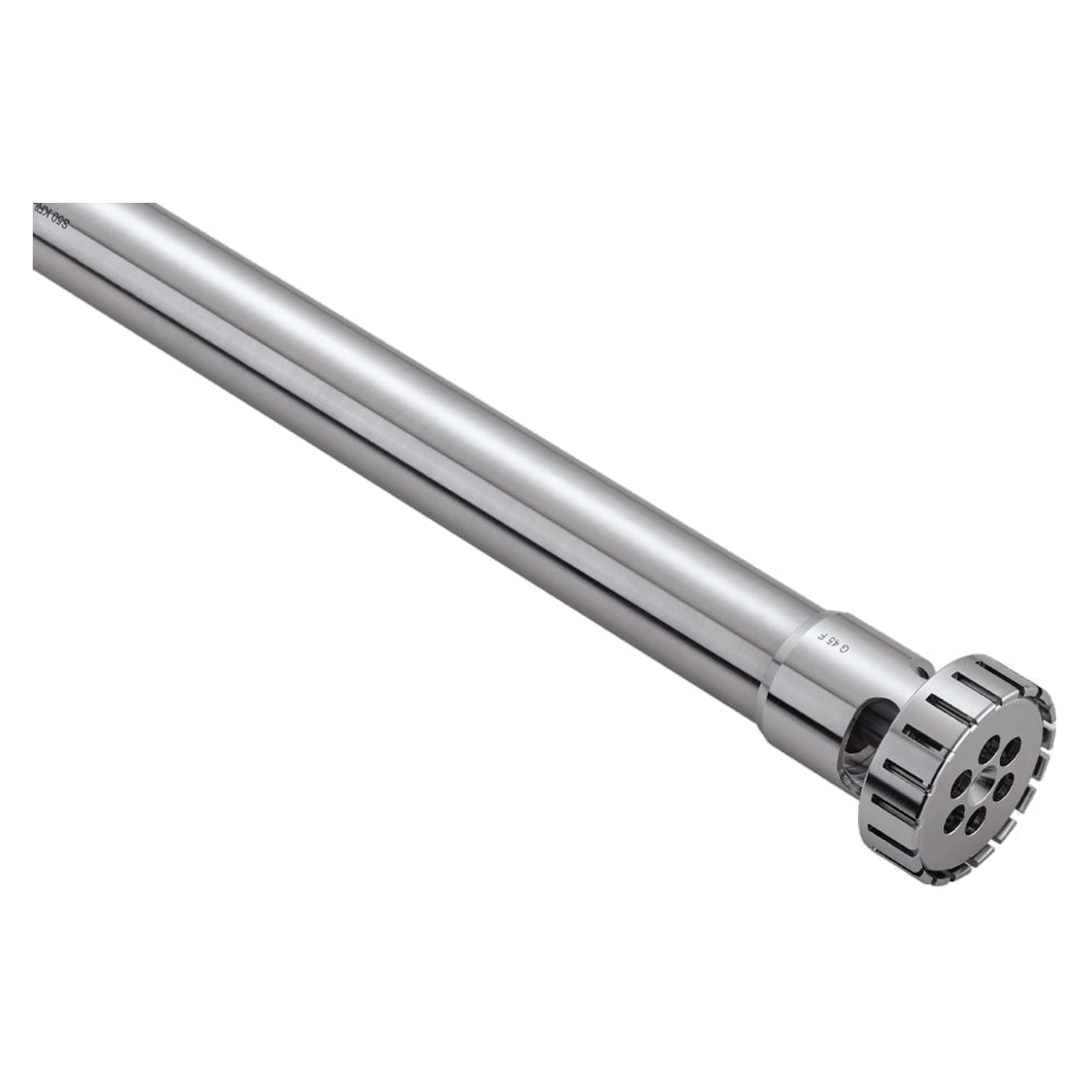

Für Ansätze von 0,25 bis 10 l ist das S 50 KD - G45F (0010000631) gebaut. Der Stator misst 45 mm, der Rotor 40 mm, am Rotorumfang entstehen bei 10.000 rpm bis zu 20,9 m/s. Als Antrieb nennt IKA den T 50 digital.Kugellager mit PTFE-DichtungDie Welle läuft in einem Kugellager mit PTFE-Dichtung und FFKM-O-Ring. Produktberührend sind FFPM, PTFE und AISI 316L. Der pH-Bereich liegt bei 2 bis 13, Lösemittel sind zulässig. Unter Vakuum darf das Werkzeug bis 100 mbar eingesetzt werden, die maximale Arbeitstemperatur beträgt 150 °C. IKA führt es als autoklavierbar.Spalt, Feinheit und MaßeDer Spalt zwischen Rotor und Stator ist 0,5 mm breit. Die Endfeinheit liegt bei 10 bis 30 µm für Suspensionen und 1 bis 10 µm für Emulsionen. Die Eintauchtiefe beträgt 70 bis 260 mm bei 300 mm Einbaulänge, empfohlen sind Ansätze von 250 bis 10.000 ml. Das Werkzeug wiegt 0,658 kg.Typische EinsatzbereicheDispergieren und Emulgieren in Ansätzen von 0,25 bis 10 lSuspensionen mit Endfeinheiten von 10 bis 30 µmEmulsionen mit Endfeinheiten von 1 bis 10 µmArbeiten unter Vakuum bis 100 mbarAnsätze mit LösemittelnProben, bei denen das Werkzeug autoklaviert wirdTechnische DetailsBearbeitbares Volumen (H2O)0,25 bis 10 lDurchmesser Stator45 mmDurchmesser Rotor40 mmSpaltbreite Stator/Rotor0,5 mmDrehzahl zulässig max.10.000 rpmUmfangsgeschwindigkeit max.20,9 m/sEintauchtiefe70 bis 260 mmEinbaulänge300 mmLagerung und DichtungKugellager, PTFE-Dichtung, FFKM-O-RingProduktberührende MaterialienFFPM, PTFE, AISI 316LpH-Bereich2 bis 13LösemittelgeeignetJaArbeitstemperatur max.150 °CSterilisierbarkeitautoklavierbarVakuum100 mbarEndfeinheit Suspensionen10 bis 30 µmEndfeinheit Emulsionen1 bis 10 µmGewicht0,658 kgLieferumfang1 x IKA S 50 KD - G45F Dispergierwerkzeug (Einzelwerkzeug)Der Antrieb T 50 digital gehört nicht zum Lieferumfang.Gleiche Maße, andere LagerungMit denselben Stator-, Rotor- und Spaltmaßen (45, 40 und 0,5 mm) arbeitet das S 50 N - G 45 F. Es besteht aus PTFE und AISI 316L, nennt 180 °C Arbeitstemperatur und hat 290 mm Einbaulänge bei 70 bis 250 mm Eintauchtiefe. Das S 50 KG - HH - G 45 F hat ebenfalls 45 mm Stator und 40 mm Rotor, dazu eine Gleitringdichtung und Vakuum bis 1 mbar. Einen engeren Spalt von 0,25 mm und 40,5 mm Rotor hat das S 50 KD - G45M (0,5 bis 15 l).Individueller Bedarf & BeschaffungsserviceEin zweites Werkzeug zum Wechseln, den Antrieb T 50 digital oder eine Entscheidungshilfe zur Geometrie: LT Laborhandel beschafft und berät über den Beschaffungsservice.

Mit der Rührwelle R 50 (0001689300) wird der Dispergierer T 50 digital zum Hochgeschwindigkeitsrührer. Die Welle trägt eine Dissolverscheibe und bearbeitet Ansätze von 0,25 bis 30 l. IKA ordnet sie Anwendungen mit mittleren bis hohen Scherkräften zu.Umrüstung des T 50 digitalIKA beschreibt die Rührwelle als Umrüstung des Dispergierers T 50 digital zum Hochgeschwindigkeitsrührer. Der Antrieb bleibt derselbe, das Mischelement am unteren Ende der Welle ist ein anderes. Die Anwendungen liegen bei mittleren bis hohen Scherkräften, genannt werden schnelles Mischen, Auflösen und Disagglomerieren.Dissolver und SchutzkorbIm Lieferumfang ist der Dissolver R 1402 enthalten. Um das Mischelement ist ein Schutzkorb montiert, der der Arbeitssicherheit dient. Die zulässige Drehzahl beträgt 10.000 rpm, die Umfangsgeschwindigkeit maximal 23,6 m/s. Die Eintauchtiefe liegt bei 50 bis 180 mm, die Einbaulänge bei 323 mm.Materialien und GrenzwerteProduktberührend sind AISI 316L und AISI 304. Die Welle ist für Lösemittel und abrasive Stoffe geeignet, der pH-Bereich reicht von 2 bis 13. Die maximale Arbeitstemperatur liegt bei 150 °C. Ein trockener Betrieb ist zulässig. Das Gewicht beträgt 1,25 kg.Propellerausführung für niedrigere ScherungAls optionale Umrüstung des Mischkopfs nennt IKA die Propellerausführung R 1405. Sie ist für niedrige bis mittlere Viskosität bei geringer Scherung gedacht.Alternative mit Rotor und StatorWer am T 50 digital mit Statorgeometrie arbeiten möchte, findet im S 50 N - G 45 F ein Werkzeug für 0,25 bis 10 l oder im S 50 KD - G45G eines für 0,5 bis 20 l.Typische EinsatzbereicheSchnelles Mischen und AuflösenDisagglomerierenAnwendungen mit mittleren bis hohen ScherkräftenAnsätze von 0,25 bis 30 lArbeiten mit LösemittelnTechnische DetailsArbeitsbereich (H2O)0,25 bis 30 lRotordurchmesser40 mmDrehzahl zulässig max.10.000 rpmUmfangsgeschwindigkeit max.23,6 m/sEintauchtiefe50 bis 180 mmEinbaulänge323 mmProduktberührende MaterialienAISI 316L, AISI 304pH-Bereich2 bis 13LösemittelgeeignetJaGeeignet für abrasive StoffeJaArbeitstemperatur max.150 °CTrockener BetriebJaSchutzkorbUm das Mischelement montiertGewicht1,25 kgLieferumfang1 x IKA R 50 Rührwelle high speed1 x Dissolver R 1402Der Antrieb T 50 digital gehört nicht zum Lieferumfang.Individueller Bedarf & BeschaffungsserviceDen Antrieb T 50 digital, die Propellerausführung R 1405 und weiteres Zubehör beschafft LT Laborhandel auf Anfrage. Der Beschaffungsservice stellt die passende Kombination zusammen.

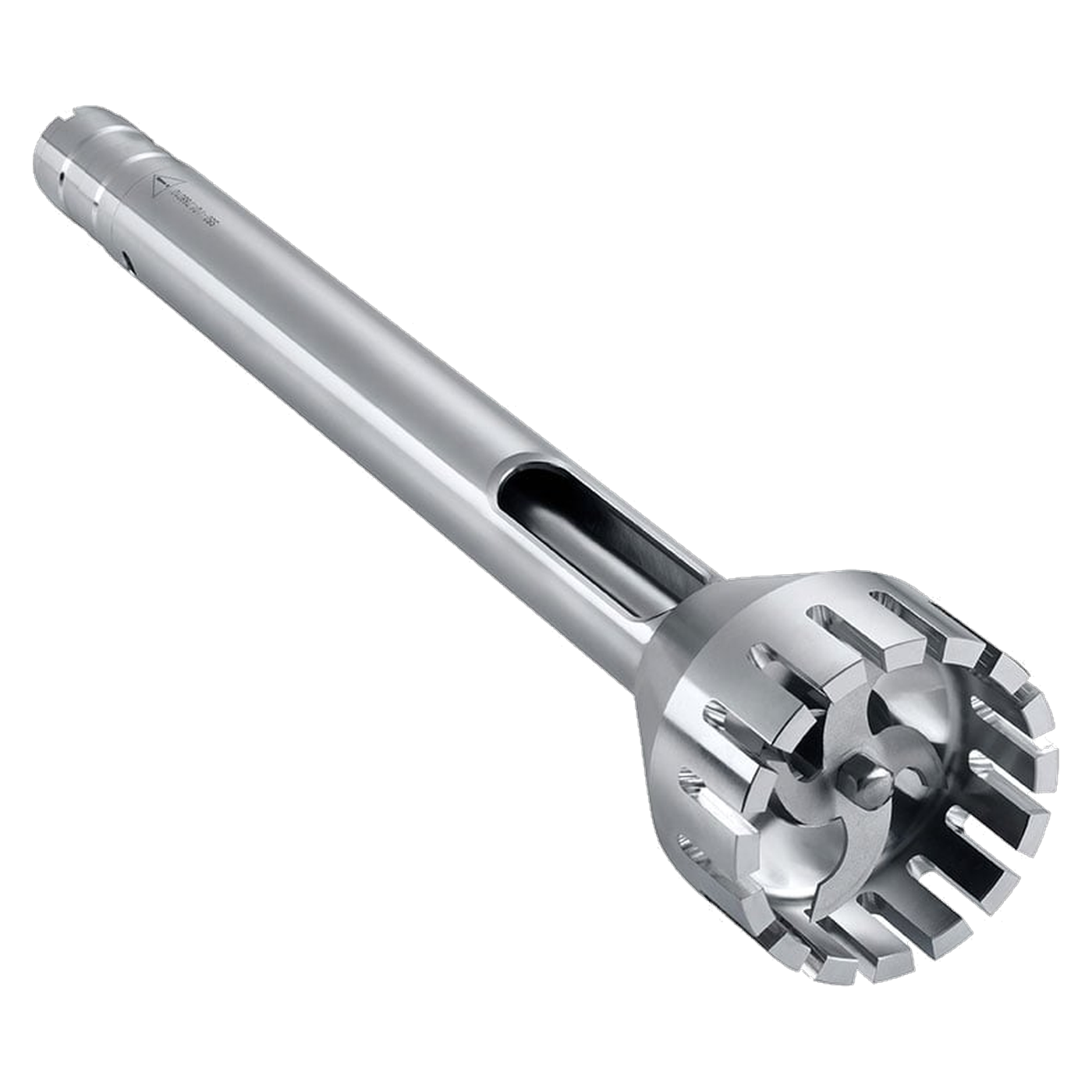

Ein vierflügeliges Schneidmesser als Rotor, 65 Millimeter Statordurchmesser, 1,5 Kilogramm Gewicht: Das IKA S 50 N - W 65 SK ist ein Schneidkopf für den T 50 digital und arbeitet in Ansätzen von 1 bis 10 Litern.Welche Materialien es schneidetIKA beschreibt das Werkzeug als geeignet zur Zerkleinerung von faserigen, elastisch-weichen, weich-zähen und feucht-plastischen Materialien. Die Endfeinheit liegt bei 50 bis 200 Mikrometern für Suspensionen und bei 5 bis 15 Mikrometern für Emulsionen.Bauart und BeständigkeitDie Welle läuft in einem PTFE-Schlitzringlager. Produktberührend sind PTFE, AISI 316L und AISI 301. Das Werkzeug ist FDA-konform, für Lösemittel geeignet und im pH-Bereich 2 bis 13 einsetzbar. Kurzzeitig sind Arbeitstemperaturen bis 180 Grad Celsius zulässig, sterilisiert werden darf nach allen Methoden.Dreh- und EintauchdatenZulässig sind bis zu 10.000 rpm, am Rotorumfang entstehen 28,8 Meter pro Sekunde. Die Eintauchtiefe beträgt 80 bis 250 Millimeter. Das Werkzeug gehört zum Antrieb T 50 digital.Typische EinsatzbereicheZerkleinern faseriger MaterialienZerkleinern elastisch-weicher und weich-zäher MaterialienZerkleinern feucht-plastischer MaterialienAnsätze von 1 bis 10 LiternProzesse mit Lösemitteln im pH-Bereich 2 bis 13Technische DetailsStatordurchmesser65 mmRotordurchmesser55 mmRotorformvierflügeliges SchneidmesserBearbeitbares Volumen (H2O)1 bis 10 lDrehzahl zulässig max.10.000 rpmUmfangsgeschwindigkeit max.28,8 m/sEintauchtiefe80 bis 250 mmLagerungPTFE-SchlitzringlagerProduktberührendes MaterialPTFE, AISI 316L, AISI 301pH-Bereich2 bis 13LösemittelgeeignetjaArbeitstemperatur max. (kurzzeitig)180 °CSterilisierbarkeitalle MethodenEndfeinheit Suspensionen50 bis 200 µmEndfeinheit Emulsionen5 bis 15 µmFDA-KonformitätjaGewicht1,5457 kgLieferumfang1 x IKA S 50 N - W 65 SK Schneidkopf Dispergierwerkzeug (Einzelwerkzeug)Der Antrieb gehört nicht zum Lieferumfang.Andere Werkzeuge für den T 50 digitalFür Emulgieren und Dispergieren statt Schneiden führt LT Laborhandel unter anderem das S 50 N - G 45 F mit 45 Millimetern Statordurchmesser und das S 50 KD - G 45 G ST mit 38 Millimetern Rotordurchmesser für 0,5 bis 20 Liter. Das S 50 KG - HH - G 45 G deckt ebenfalls bis 20 Liter ab.Auswahlhilfe im VergleichWerkzeugStator / RotorArbeitsbereich (H2O)S 50 N - W 65 SK Schneidkopf (dieses Produkt)65 / 55 mm1 bis 10 lS 50 N - G 45 F45 / 40 mm0,25 bis 10 lS 50 KD - G45G ST45 / 38 mm0,5 bis 20 lS 50 KG - HH - G 45 G45 / 36 mm0,5 bis 20 lIndividueller Bedarf & BeschaffungsserviceDen T 50 digital und weitere Werkzeuge beschafft LT Laborhandel auf Anfrage. Der Beschaffungsservice hilft bei der Auswahl.

Maximale Umwälzung, minimaler Lufteintrag: IKA Strahlmischkopf S 50 N - W 80 SMK Der IKA S 50 N - W 80 SMK (MPN 0008006300) ist ein hochspezialisiertes Dispergier- und Mischwerkzeug für den leistungsstarken IKA T 50 digital Antrieb. Während klassische Dispergierwerkzeuge auf maximale Scherkräfte zur Zerkleinerung ausgelegt sind, ist dieser Strahlmischkopf (SMK) für die effiziente Durchmischung und das Suspendieren in großen Volumina von 1 bis 50 Litern (bezogen auf Wasser) konzipiert. Das Strahlmisch-Prinzip Die Geometrie des SMK erzeugt eine starke axiale Strömung (von oben nach unten oder unten nach oben, je nach Ausrichtung/Drehrichtung). Suspendieren von Pulvern: Feststoffe werden durch den gerichteten Flüssigkeitsstrahl vom Boden des Gefäßes aufgewirbelt und homogen in der Flüssigkeit verteilt. Kein Vortex-Effekt: Im Gegensatz zu einfachen Propellerrührern verhindert das Stator-Rohr die Bildung eines tiefen Trombes (Vortex). Dadurch wird keine unerwünschte Luft in das Medium eingeschlagen – ein entscheidender Vorteil bei der Herstellung von empfindlichen Emulsionen oder schäumenden Medien. Schnelle Durchmischung: Auch in großen Bechergläsern oder kleinen Fässern (bis 50 Liter) sorgt der Ø 80 mm große Statorkopf für eine rasche und vollständige Umwälzung der gesamten Probe. Hochwertige Konstruktion ("N") Das Werkzeug ist für den harten Dauereinsatz im Labor und Technikum gebaut: Materialien: Alle Komponenten, die mit dem Medium in Berührung kommen, sind aus hochwertigem Edelstahl (AISI 316L) gefertigt. PTFE-Lager ("N"): Das bewährte, chemisch hochbeständige PTFE-Lager sorgt für einen ruhigen Lauf und eine lange Lebensdauer. Hygiene: Das Werkzeug lässt sich zur gründlichen Reinigung leicht zerlegen und ist bei 121 °C komplett autoklavierbar. Anwendungsbereiche Chemie & Kosmetik: Einmischen von Verdickern, Pulvern oder Pigmenten in Flüssigkeiten ohne Lufteinschluss. Umweltanalytik: Aufrühren von Sedimenten oder Schlammproben in großen Gebinden. Lebensmitteltechnik: Suspendieren von Feststoffen in großen Volumina (z.B. Milchpulver, Kakao). Technikum/Scale-up: Vorbereitung von Ansätzen für die spätere Produktion. Technische Daten Modell: S 50 N - W 80 SMK (Strahlmischkopf) Passend für Antrieb: IKA T 50 digital Arbeitsbereich (Volumen H₂O): 1 – 50 Liter Statordurchmesser: 80 mm Rotordurchmesser: 50 mm Zulässige Maximaldrehzahl: 10.000 U/min Eintauchtiefe: 140 – 350 mm Materialien im Medienkontakt: Edelstahl (AISI 316L), PTFE Max. zulässige Arbeitstemperatur: 180 °C Sterilisationsmethoden: Autoklavierbar (121 °C) Gewicht: ca. 0,8 kg Lieferumfang 1 x IKA Strahlmischkopf S 50 N - W 80 SMK (Hinweis: Der Antriebsmotor T 50 digital ist nicht im Lieferumfang enthalten und muss separat bestellt werden!) Individueller Bedarf & Zubehör Bitte beachten Sie, dass Sie für den Betrieb dieses Werkzeugs den großen T 50 digital Dispergierantrieb sowie ein sehr robustes Stativ (z.B. Teleskopstativ R 2723) benötigen, da bei 50 Litern und 80 mm Durchmesser enorme Strömungskräfte entstehen. Kontaktieren Sie unseren Beschaffungsservice für die Zusammenstellung Ihres Komplett-Systems.
