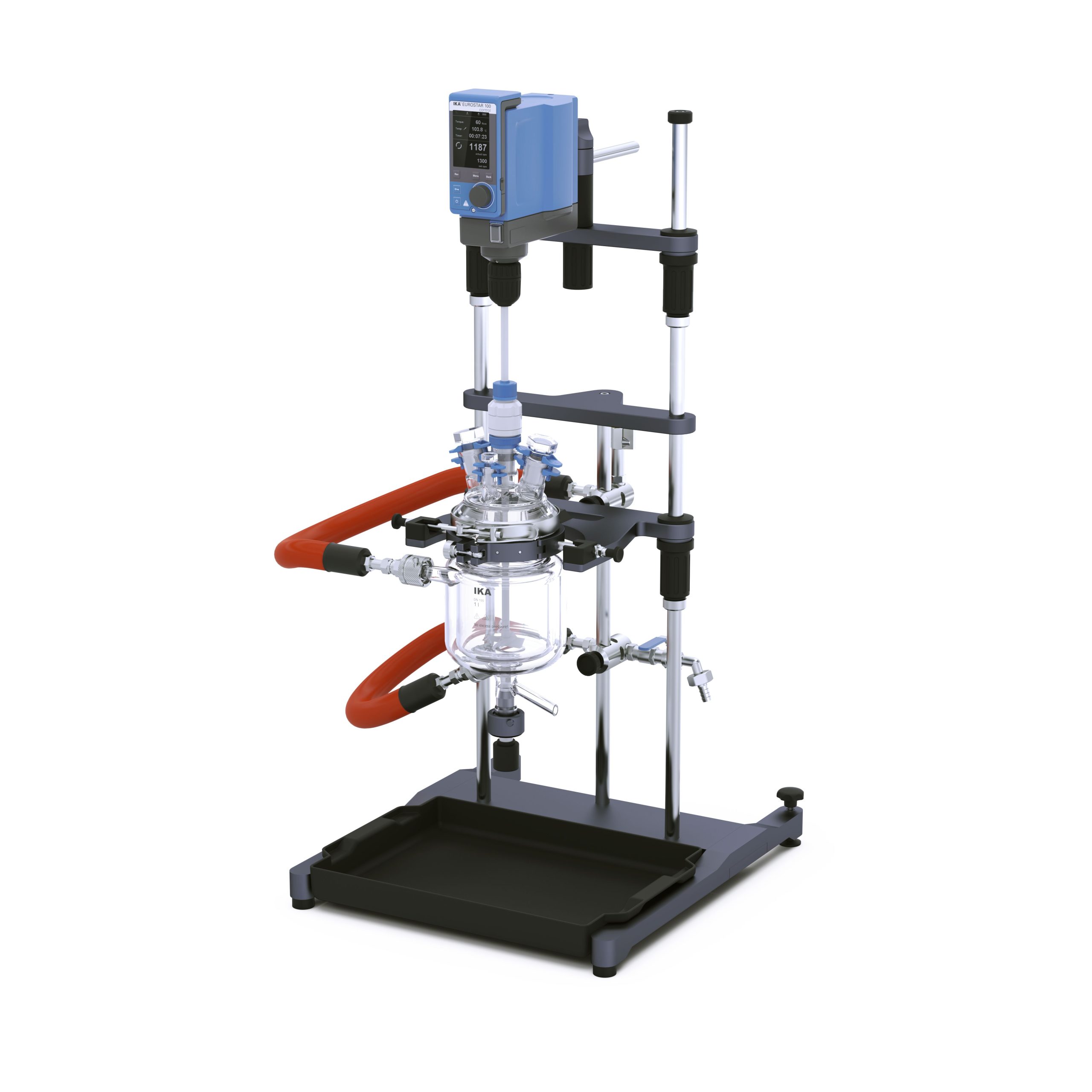

IKA EasySyn 1000 Advanced Synthesereaktor, Reaktorvolumen 1000 ml, RS232/USB, 0020113436

Ein Reaktionsschema, das im Rundkolben zuverlässig funktioniert, muss sich im nächsten Entwicklungsschritt oft an größere Volumina und an strengere Dokumentationspflichten anpassen. Der IKA EasySyn 1000 Advanced (0020113436) bietet dafür, aufbauend auf demselben Grundprinzip wie die gesamte EasySyn-Baureihe, ein komplettes Reaktorsystem für 1.000 Milliliter Reaktionsvolumen mit digitaler Anbindung: Über die serielle RS232-Schnittstelle und USB lässt sich das Rührwerk an einen PC koppeln und mit der Laborsoftware labworldsoft 6 automatisieren, ein klarer Vorteil gegenüber freien Laboraufbauten aus Einzelkomponenten, wenn Prozessparameter über mehrere Chargen hinweg lückenlos dokumentiert werden müssen. Im Vergleich zur Starter-Ausführung derselben Gefäßgröße richtet sich das Advanced-Modell gezielt an Labore, die auf digitale Nachvollziehbarkeit ihrer Syntheseparameter über mehrere Chargen hinweg angewiesen sind.

Reaktorgefäß und mechanisches Sicherheitskonzept

Auch beim Advanced-Modell bildet ein doppelwandiges Reaktorgefäß aus Borosilikatglas 3.3 mit Bodenauslass (SY 1000 D) das Zentrum des Systems. Eine gefederte Ventilspindel am Ablassventil verhindert Glasbruch, der Reaktordeckel SY 100.1 stellt vier Öffnungen zur Verfügung: einen NS 29/32 Mittelschliff für den Rührer sowie zwei weitere NS 29/32 und einen NS 14/23 Anschluss, etwa für Rückflusskühler oder Temperaturfühler. Klemme, Spannring und der FEP-beschichtete O-Ring sind für die DN 100-Flanschverbindung ausgelegt. Das Borosilikatglas 3.3 ist gegen ein breites Spektrum gängiger Lösungsmittel und Reagenzien beständig, der Bodenauslass erlaubt zudem ein direktes Ablassen des Reaktionsprodukts ohne Umfüllen.

EUROSTAR 100 control mit Zeitschaltuhr und Temperaturmessung

Statt des einfacheren EUROSTAR 60 digital der Starter-Ausführung kommt beim Advanced-Modell das leistungsstärkere Rührwerk EUROSTAR 100 control zum Einsatz, mit einem Drehzahlbereich von 0/30 bis 1.300 Umdrehungen pro Minute und bis zu 100 Ncm Drehmoment an der Rührwelle. Zusätzlich zur RS232- und USB-Schnittstelle sind eine Zeitschaltuhr, ein Überlastungsschutz sowie eine Temperaturmessung direkt im Rührwerk integriert, sodass sich Reaktionstemperaturen auch ohne einen separaten, zusätzlich zu beschaffenden Fühler am Reaktorgefäß erfassen lassen. Der PTFE-ummantelte Schrägblattrührer R 4011 SY entspricht dem der Starter-Ausführung. Eine integrierte Drehmoment-Trendanzeige macht darüber hinaus Viskositätsänderungen während der Reaktion sichtbar, etwa wenn ein Ansatz im Verlauf der Synthese zunehmend eindickt. Zusammen mit der RS232/USB-Anbindung lässt sich dieser Trend auch digital protokollieren.

Entleerungsset LT 5.40 für den Gefäßwechsel

Zum Lieferumfang der Advanced-Variante gehört zusätzlich das Entleerungsset LT 5.40 mit eigenen Ventilen zum sauberen Ablassen der Temperierflüssigkeit aus dem Doppelmantel. Das beschleunigt den Wechsel zwischen unterschiedlichen Reaktorgefäßen oder Chargen deutlich, insbesondere wenn im Tagesbetrieb mehrere Versuchsreihen mit unterschiedlichen Temperierbedingungen gefahren werden. Ohne dieses Set müsste die Temperierflüssigkeit vor jedem Gefäßwechsel manuell und umständlich über die Schlauchanschlüsse abgelassen werden.

Vakuum, Temperaturbereich und Nutzvolumen

Über die Rührwellenführung ist ein Vakuumbetrieb bis 3 mbar möglich, praktisch zum Entgasen oder für empfindliche, sauerstofffreie Reaktionen. Die Materialien sind für einen Temperaturbereich von minus 50 bis plus 200 Grad Celsius freigegeben, die zulässige Umgebungstemperatur für den laufenden Betrieb liegt zwischen 5 und 40 Grad Celsius. Das Gefäß ist ab 120 Millilitern Füllvolumen nutzbar, mit eingetauchtem Temperaturfühler steigt das nutzbare Mindestvolumen auf 260 Milliliter. Die Rührwellenführung (SY guide) dichtet die Durchführung der Rührwelle durch den Reaktordeckel ab, eine Voraussetzung für den Vakuumbetrieb.

Ergonomisches Stativsystem mit schnellem Gefäßwechsel

Wie bei der gesamten EasySyn-Baureihe ist auch beim 1000 Advanced das Stativ auf einen schnellen Gefäßwechsel und eine an die Bedienperson anpassbare Arbeitshöhe ausgelegt. In Kombination mit dem Entleerungsset LT 5.40 lässt sich der Doppelmantel vor dem Gefäßwechsel rückstandsfrei entleeren, sodass ein Chargenwechsel spürbar schneller gelingt als bei einem klassischen Laboraufbau aus Einzelkomponenten, ein Vorteil, der sich besonders bei mehreren Versuchsreihen pro Tag bemerkbar macht.

Typische Einsatzbereiche

Mit digitaler PC-Anbindung eignet sich der EasySyn 1000 Advanced besonders für Anwendungen mit dokumentationspflichtigen Prozessschritten:

• GLP-konforme Dokumentation von Temperatur, Drehzahl und Prozessverlauf über labworldsoft 6
• Automatisierte Mehrschritt-Synthesen mit reproduzierbaren Reaktionsbedingungen
• Verfahrensentwicklung im 1-Liter-Maßstab mit häufigem Gefäßwechsel dank Entleerungsset
• Forschung und Prozessentwicklung mit erhöhtem Dokumentationsbedarf
• Übergang von der Methodenentwicklung zu ersten Scale-up-Versuchen

Technische Details

Lieferumfang

• 1 x SY Stativ
• 1 x Reaktorgefäß SY 1000 D (1.000 ml, Borosilikatglas 3.3, mit Bodenauslass)
• 1 x SY Klemme 100
• 1 x SY Spannring 100
• 1 x SY O-Ring 100 (FEP-beschichtet)
• 1 x Reaktordeckel SY 100.1
• 1 x Schrägblattrührer R 4011 SY (PTFE-ummantelt)
• 1 x Rührwerk EUROSTAR 100 control
• 1 x Schnellspannfutter R 60
• 1 x Entleerungsset LT 5.40
• 1 x Rührwellenführung

Nicht enthalten sind Temperierschläuche zum Anschluss eines externen Umwälzthermostaten sowie der Thermostat selbst. Die Automatisierungssoftware labworldsoft 6 ist ebenfalls nicht Bestandteil des Lieferumfangs, sondern separat erhältlich.
