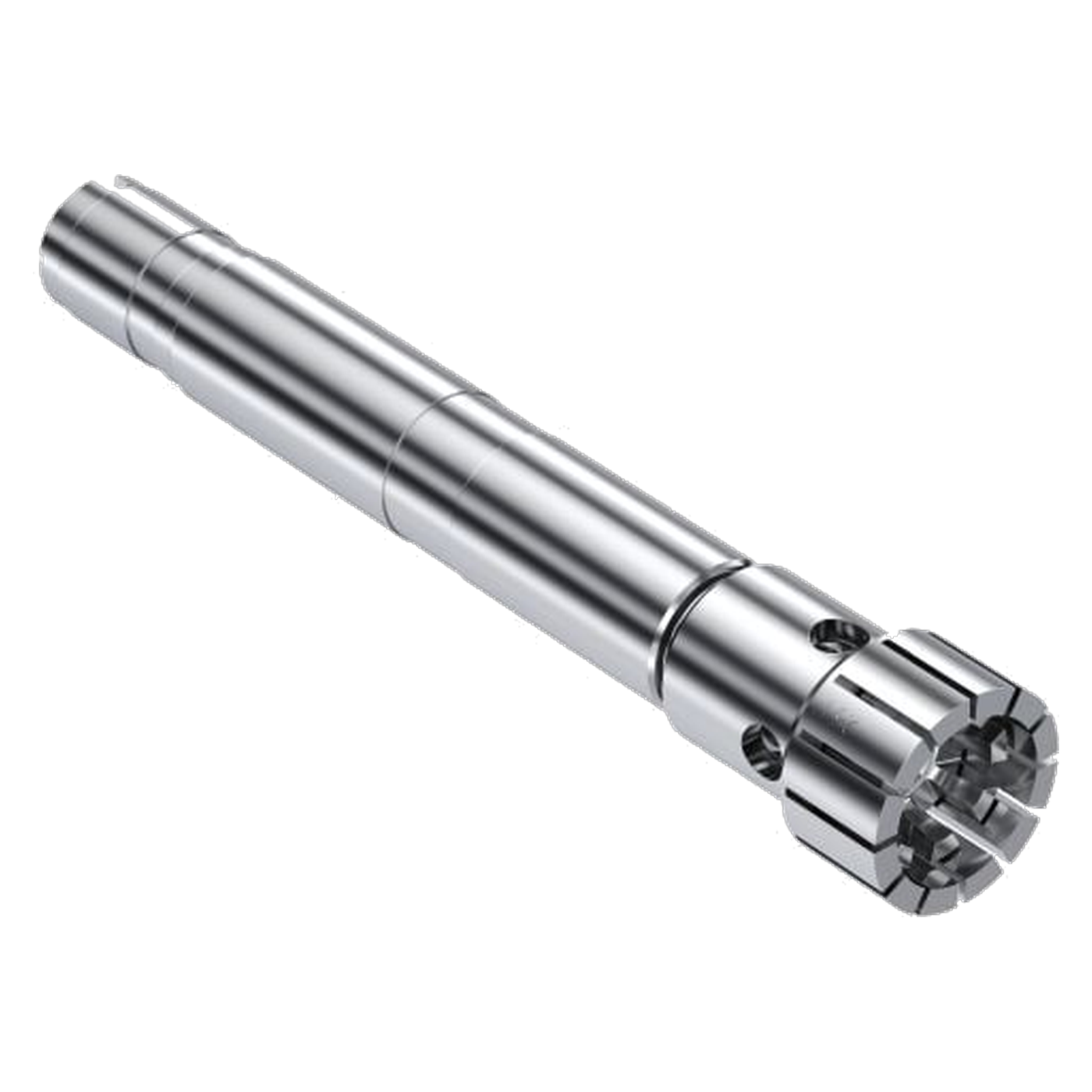

IKA S 25 KV - 25 F - IL Dispergierwerkzeug, Ø 25 mm, Inline, für UTL 25 digital, 0002830200
2.697,00 €
% UVP des Herstellers: 3.596,00 € 25% unter UVP des Herstellers
- Ausschließlich für den In-Line-Dispergierer UTL 25 digital
- Vollständig abgedichtetes System für horizontalen Einbau
- Stator 25 mm, Rotor 18 mm, Spalt 0,5 mm
- Endfeinheit 5 bis 25 µm (Suspensionen), 1 bis 5 µm (Emulsionen)
- Vakuum bis 1 mbar, Druck bis 6 bar, bis 220 °C
- FFPM, SiC, AISI 316L und AISI 302, mit allen Methoden sterilisierbar
Produktinformationen "IKA S 25 KV - 25 F - IL Dispergierwerkzeug, Ø 25 mm, Inline, für UTL 25 digital, 0002830200"
25 mm Stator, 18 mm Rotor, 0,5 mm Spalt: Diese Geometrie teilt das S 25 KV - 25 F - IL (0002830200) mit dem Gefäßwerkzeug S 25 KV - 25 F. Gebaut ist die IL-Ausführung aber für das In-Line-Dispergiergerät UTL 25 digital, das IKA als einzigen Antrieb vorsieht.
Abgedichtet für die horizontale Lage
Das vollständig abgedichtete interne System verhindert, dass Probe in den Hauptantrieb eindringt. Der Betrieb in horizontaler In-Line-Position ist damit zulässig. Zulässig sind Vakuum bis 1 mbar und Druck bis 6 bar, die maximale Arbeitstemperatur beträgt 220 °C.
Maße, Feinheit und Materialien
Bei 25.000 rpm erreicht der Rotor 23,6 m/s am Umfang. Die Endfeinheit liegt bei 5 bis 25 µm für Suspensionen und 1 bis 5 µm für Emulsionen. Die Einbaulänge ist mit 110 mm kurz, die Eintauchtiefe wird mit 40 bis 85 mm angegeben. Produktberührend sind FFPM, SiC, AISI 316L und AISI 302. Der pH-Bereich geht von 2 bis 13, Lösemittel sind zulässig, sterilisiert werden darf mit allen Methoden.
Typische Einsatzbereiche
- Dispergieren im Durchfluss am UTL 25 digital
- Horizontaler Einbau im In-Line-Betrieb
- Suspensionen mit Endfeinheiten von 5 bis 25 µm
- Emulsionen mit Endfeinheiten von 1 bis 5 µm
- Prozesse mit Vakuum bis 1 mbar oder Druck bis 6 bar
- Medien mit Lösemitteln im pH-Bereich 2 bis 13
Technische Details
| Durchmesser Stator | 25 mm |
| Durchmesser Rotor | 18 mm |
| Spaltbreite Stator/Rotor | 0,5 mm |
| Drehzahl zulässig max. | 25.000 rpm |
| Umfangsgeschwindigkeit max. | 23,6 m/s |
| Eintauchtiefe | 40 bis 85 mm |
| Einbaulänge | 110 mm |
| Produktberührende Materialien | FFPM, SiC, AISI 316L, AISI 302 |
| pH-Bereich | 2 bis 13 |
| Lösemittelgeeignet | Ja |
| Arbeitstemperatur max. | 220 °C |
| Sterilisierbarkeit | alle Methoden |
| Vakuum | 1 mbar |
| Druck max. | 6 bar |
| Endfeinheit Suspensionen | 5 bis 25 µm |
| Endfeinheit Emulsionen | 1 bis 5 µm |
Lieferumfang
- 1 x IKA S 25 KV - 25 F - IL Dispergierwerkzeug (Einzelwerkzeug)
- Der Dispergierer UTL 25 digital Inline gehört nicht zum Lieferumfang.
Andere Rotorgröße im Inline-Betrieb
Das S 25 KV - 25 G - IL hat bei gleichem Stator und gleichem Spalt einen Rotor von 17 mm, erreicht 22,2 m/s und nennt 15 bis 50 µm für Suspensionen und 1 bis 10 µm für Emulsionen. Beim hier beschriebenen Werkzeug sind es 5 bis 25 µm und 1 bis 5 µm. Das Gefäßwerkzeug S 25 KV - 25 F läuft unter anderem an den T-25-Antrieben und hat 270 mm Einbaulänge bei 40 bis 225 mm Eintauchtiefe.
Individueller Bedarf & Beschaffungsservice
Den Inline-Dispergierer UTL 25 digital und weiteres Zubehör beschafft LT Laborhandel auf Anfrage. Der Beschaffungsservice stellt die Kombination für Ihren Durchflussprozess zusammen.
