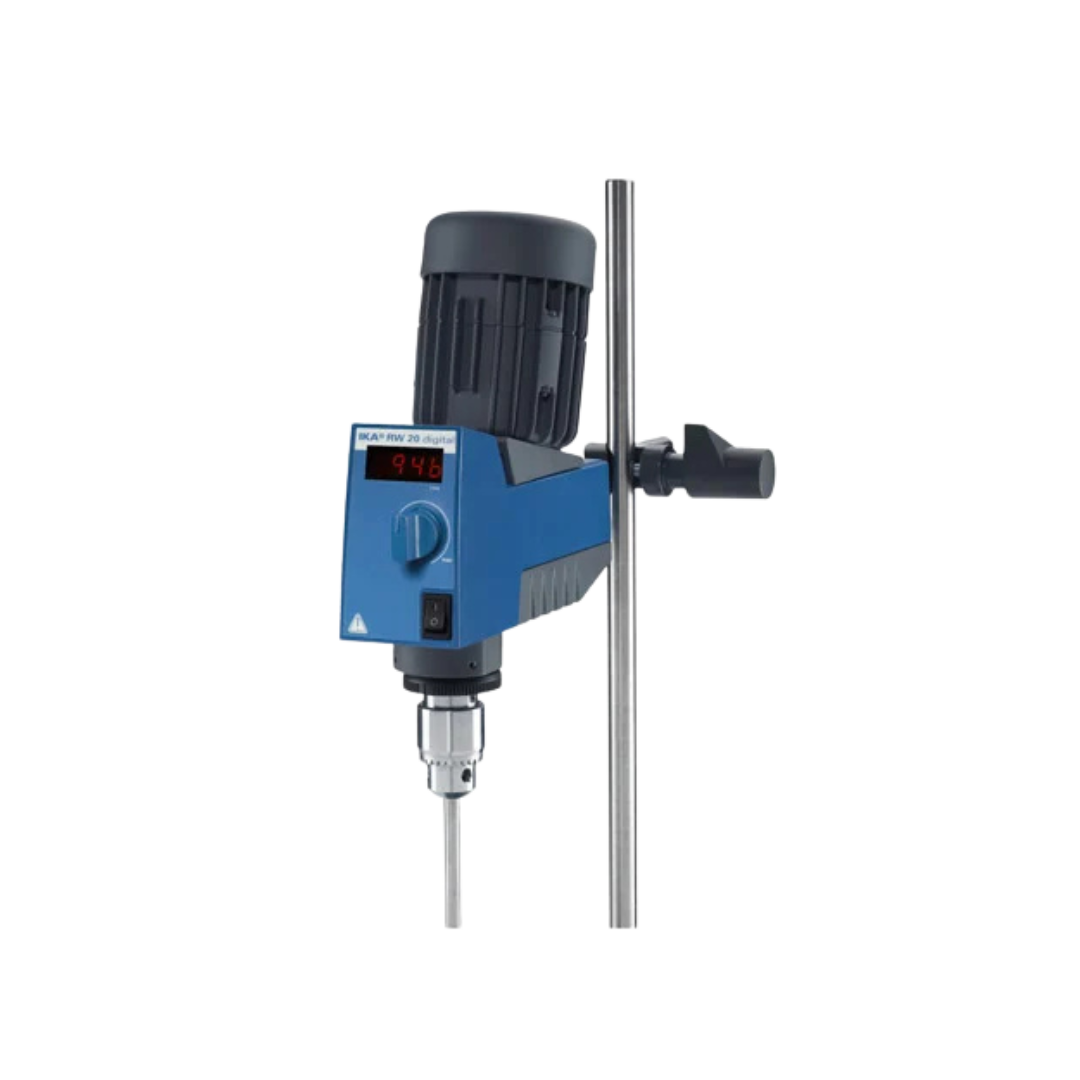

IKA RW 20 digital Rührwerk, mechanisch, 20 Liter, 2 Drehzahlbereiche, LED, 0003593000

Das RW 20 digital Package ist das kompakte Einstiegsmodell der mechanischen RW-Baureihe von IKA und kommt komplett mit Stativ, Kreuzmuffe und Propellerrührer. Bis 20 Liter Wasser rührt das Set, bei einem Drehmoment von bis zu 150 Ncm. Wer ein sofort einsatzbereites Rührwerk ohne separate Beschaffung von Stativ und Rührelement sucht, findet im Package die passende Lösung für kleinere Ansätze im Labor.Zwei Drehzahlbereiche für kleine AnsätzeIm Bereich I liegt die Drehzahl zwischen 60 und 500 rpm (bei 50 Hz), das Drehmoment an der Rührwelle erreicht bis zu 150 Ncm, kurzzeitig bei Überlast bei 60 1/min bis zu 300 Ncm. Im Bereich II steigt die Drehzahl auf bis zu 2.000 rpm. Die Drehzahl lässt sich stufenlos einstellen, mit einer Genauigkeit von ±1 rpm. Bis zu 10.000 mPas Viskosität verarbeitet das Grundgerät laut Hersteller, für dünnere bis mittelzähe Medien ausgelegt, deutlich weniger als die 50.000 mPas des größeren RW 28 digital.Set-Komponenten und MechanikZum Package gehören neben dem RW 20 digital Grundgerät das Plattenstativ R 1826, die Kreuzmuffe R 182 und der vierflügelige Propellerrührer R 1342. Rührwellen nimmt das Spannfutter mit einem Durchmesser zwischen 0,5 und 10 Millimetern auf, die Hohlwelle mit 10,5 mm Innendurchmesser ist auch im Stillstand durchsteckbar. Der Ausleger zur Stativbefestigung misst 13 mm im Durchmesser bei 160 mm Länge, ein Temperaturbegrenzer schützt den Motor vor Überhitzung.Maße und Gewicht des GrundgerätsDas im Datenblatt angegebene Gewicht von 3,1 kg und die Abmessungen von 88 x 294 x 212 mm beziehen sich auf das RW 20 digital Grundgerät allein. Das Gesamtgewicht für das komplette Set mit Stativ, Kreuzmuffe und Propellerrührer nennen wir auf Anfrage, für die Versandplanung liegt das tatsächliche Paketgewicht entsprechend über diesem Wert. Die Schutzart des Grundgeräts liegt bei IP 20.Weitere Rührelemente für das GrundgerätÜber den mitgelieferten Propellerrührer R 1342 hinaus führt IKA zum RW 20 digital ein breites Programm an Rührelementen: axial fördernde Propeller- und Zentrifugalrührer sowie Wendelrührer, radial fördernde Dissolver- und Scheibenrührer und der tangential arbeitende Ankerrührer R 1330. Als Zubehör verfügbar sind außerdem weitere Plattenstative, ein Spannhalter, ein Rührwellenschutz sowie ein Becherglasdeckel und eine flexible Kupplung. Für validierungspflichtige Umgebungen stellt IKA Qualifizierungs- und Werkskalibrierzertifikate sowie IQ/OQ-Dokumente zum Gerät bereit.Typische EinsatzbereicheRühren kleinerer Ansätze bis 20 Liter im LaborSofort einsatzbereites Set ohne separate StativbeschaffungKraftvolles Rühren im Bereich I, schnelles Rühren im Bereich II bis 2.000 rpmMischprozesse mit Viskositäten bis 10.000 mPasAbgrenzung in der RW-BaureiheIn der mechanischen RW-Baureihe ist das RW 20 digital Package das kleinste Modell und das einzige, das als Komplettset mit Stativ ausgeliefert wird. Für größere Ansätze bis 80 Liter und 900 Ncm steht das RW 28 digital bereit, für Ansätze bis 200 Liter und 3.000 Ncm das RW 47 digital. Wer statt der mechanischen Regelung eine elektronische Drehzahlsteuerung mit LCD-Anzeige sucht, findet im EUROSTAR 20 digital eine Alternative in ähnlicher Leistungsklasse.Technische DetailsRührmenge max. (H2O)20 lMotorleistung Aufnahme / Abgabe70 W / 35 WDrehzahlbereich I / II60 bis 500 rpm / 240 bis 2.000 rpmDrehmoment max. an der Rührwelle150 NcmViskosität max.10.000 mPasSpannfutter-Spannbereich0,5 bis 10 mmHohlwelle, Innendurchmesser10,5 mm, durchsteckbar im StillstandAuslegerdurchmesser / -länge13 mm / 160 mmSchutzartIP 20 (DIN EN 60529)Zulässige Umgebungstemperatur / Feuchte5 bis 40 °C / 80 %Abmessungen Grundgerät (B x H x T)88 x 294 x 212 mmGewicht Grundgerät3,1 kgAnschlusswerte220 bis 240 V (weitere Spannungsvariante 100 bis 115 V verfügbar)LieferumfangRW 20 digital Rührwerk (Grundgerät)R 1826 Plattenstativ (Ident-Nr. 0003160100)R 182 Kreuzmuffe (Ident-Nr. 0002657700)R 1342 Propellerrührer, 4-flügelig (Ident-Nr. 0000741000)Ob ein Spannfutterschlüssel beiliegt, nennen wir auf Anfrage.Garantie und BeschaffungsserviceAuf das RW 20 digital Package gewährt IKA eine Herstellergarantie von IKA: 2 Jahre, bei Registrierung unter ika.com/register innerhalb von 90 Tagen nach Kauf verlängert auf 3 Jahre. Für weitere Rührelemente oder ein größeres Modell der RW-Baureihe übernimmt unser Beschaffungsservice die Zusammenstellung, das gesamte Sortiment der Rühr- und Mischtechnik ist im Shop erreichbar.

Der IKA R 301 Rührwellenschutz (MPN 0002603000) repräsentiert eine unverzichtbare mechanische Sicherheitskomponente für den vorschriftsmäßigen und unfallfreien Betrieb von Labor-Überkopfrührwerken. Während intensiver Durchmischungs-, Dispergier- oder Homogenisierungsprozesse treten an rotierenden Rührwellen erhebliche kinetische Kräfte auf. Dieser professionelle Wellenschutz bildet eine physische Barriere, die das Laborpersonal prozesssicher vor unbeabsichtigtem Kontakt mit den rotierenden Werkteilen schützt. Das Einziehen von Kleidung, Haaren oder Laborhandschuhen wird dadurch effektiv unterbunden, was die Schutzvorrichtung zu einem funktionalen Baustein bei Gefährdungsanalysen sowie zur Einhaltung strenger nationaler und internationaler Arbeitsschutzrichtlinien macht. Stufenlose Längenanpassung für flexible Versuchsaufbauten Aus verfahrenstechnischer Sicht brilliert das Modell R 301 durch seine hohe teleskopische Flexibilität. Der Schutz lässt sich stufenlos in einem Längenbereich von 190 bis 310 mm axial verstellen und exakt fixieren. Diese variable Geometrie ermöglicht eine präzise Anpassung an unterschiedliche Wellenlängen, Gefäßhöhen und veränderliche Eintauchtiefen der Rührorganen. Laboratorien erhalten somit ein hochgradig adaptives Schutzsystem, das sich flexibel in wechselnde Versuchsaufbauten integrieren lässt, ohne die Ergonomie am Arbeitsplatz einzuschränken. Uneingeschränkte Prozesskontrolle dank hochwertiger Plexiglas-Matrix Der zylindrische Schutzschirm ist vollständig aus einer hochreinen, mechanisch stabilen Plexiglas-Matrix gefertigt. Dieser Werkstoff vereint ein minimales Eigengewicht mit einer hervorragenden optischen Klarheit. Für das Laborpersonal bleibt die visuelle Überwachung des Mischguts, transienter Strömungsbilder, Phasenübergänge oder eventueller Siedeverzüge im Probengefäß zu jedem Zeitpunkt absolut uneingeschränkt und fehlerfrei möglich. Gleichzeitig bietet die Plexiglas-Struktur einen wirksamen Schutz gegen transiente Medienspritzer und lässt sich schnell und rückstandsfrei reinigen. Technische Details Konstruktion & Material Produktbezeichnung: R 301 Funktionsprinzip: Physische Abschirmung rotierender Antriebskomponenten Werkstoff Schutzschirm: Hochtransparentes, schlagfestes Plexiglas Längenverstellbarkeit: Stufenlos axial teleskopierbar von 190 bis 310 mm Optische Eigenschaften: Kompromisslose visuelle Prozessüberwachung ohne Verzerrungen Kompatibilität & Montage Direktmontage am Rührwerk: Geeignet für IKA RW 20 digital, RW 28 digital sowie die gesamte EUROSTAR-Serie Montage mit Zubehör (R 301.1 Stativhalterung erforderlich): Für kompakte Modelle wie IKA NANOSTAR 7.5 digital, MINISTAR-Serie, MICROSTAR-Serie und Eurostar 400 Ausschlusskriterium: Nicht kompatibel mit dem Großrührwerk RW 47 D (hierfür wird die Variante R 302 benötigt) Zolltarifnummer (HS Code): 84799070 Lieferumfang 1 x IKA R 301 Rührwellenschutz (MPN: 0002603000) 1 x Montage- und Fixierungselement-Set 1 x Kurzanleitung / Sicherheitsleitfaden zur Unfallverhütung im Labor Individueller Bedarf & Zubehör Zur Etablierung eines vollständig regelkonformen, sicheren und digitalen Rührarbeitsplatzes führen wir das lückenlose Spektrum komplementärer IKA Systemperipherie: Stativhalterung R 301.1: Unverzichtbares Zubehörteil zur stabilen, mechanischen Fixierung des Rührwellenschutzes an kompakten Rührantrieben wie der MINISTAR- oder MICROSTAR-Serie. Überkopfrührwerke: Ideal abgestimmt auf die zuverlässigen Antriebssysteme IKA RW 20 digital oder die High-End-Modelle der EUROSTAR-Baureihe (basic und control). Laborstative & Muffen: Extrem standfeste Platten- und Teleskopstative (z. B. R 2722) sowie robuste Kreuzmuffen (z. B. R 270) zur vibrationsfreien Arretierung des gesamten Rühraufbaus. Nutzen Sie zur prozesssicheren Auslegung Ihrer Laborzeilen unseren technischen B2B-Beschaffungsservice.

Ein Überkopfrührwerk wie das IKA RW 20 digital benötigt für den Betrieb ein eigenes Stativ, das den Antrieb sicher über dem Rührgefäß hält. Das IKA R 1825 Plattenstativ (MPN 0003160000) ist die Einstiegsvariante der IKA Stativserie für diesen Zweck, mit einer stabilen Grundplatte, auf der auch das Rührgefäß selbst stehen kann.Mit 560 mm Stabhöhe und einem Stabdurchmesser von 16 mm hat das Stativ genug Spielraum, um den Rührwerkskopf über unterschiedlich hohe Gefäße zu positionieren, und nimmt laut Herstellerangabe bis zu 5 kg Zuladung auf.KompatibilitätOffizielles Zubehör für das IKA RW 20 digital Rührwerk (MPN 0003593000), gelistet im Abschnitt Stative der zugehörigen Zubehörseite. Für höhere Anforderungen führt IKA in derselben Serie zusätzlich die größeren Modelle R 1826 und R 1827.Technische DetailsHöhe560 mmGrundplatte (B x T)200 x 316 mmStabdurchmesser16 mmMax. Belastung5 kgLieferumfang1 x IKA R 1825 Plattenstativ (MPN 0003160000).Individueller Bedarf & BeschaffungsserviceFür die Befestigung des Rührwerks am Stativstab führen wir passend die IKA R 182 Kreuzmuffe. Unser Beschaffungsservice berät auch bei den größeren Stativmodellen R 1826 und R 1827, falls mehr Höhe oder Standfestigkeit benötigt wird.

Die IKA R 182 Kreuzmuffe (MPN 0002657700) verbindet den Antriebskopf des IKA RW 20 digital rechtwinklig mit dem Stativstab und fixiert das Rührwerk so in der gewünschten Höhe über dem Rührgefäß, ohne dass sich die Position während des Rührvorgangs verschiebt.KompatibilitätOffizielles Zubehör für das IKA RW 20 digital Rührwerk (MPN 0003593000), gelistet im Abschnitt Befestigungselemente der zugehörigen Zubehörseite.Technische DetailsAusführungKreuzmuffe zur rechtwinkligen Befestigung des Rührwerks am StativstabLieferumfang1 x IKA R 182 Kreuzmuffe (MPN 0002657700).Individueller Bedarf & BeschaffungsserviceFür den passenden Stativstab führen wir das IKA R 1825 Plattenstativ. Unser Beschaffungsservice hilft bei der Zusammenstellung des kompletten Rührwerk-Stativaufbaus.

Der IKA R 1342 Propellerrührer (MPN 0000741000) erzeugt am RW 20 digital eine axiale Strömung, die das Medium überwiegend von oben nach unten und wieder zurück umwälzt. Mit vier Flügeln auf einem Durchmesser von 50 mm eignet er sich für das Homogenisieren dünn- bis mittelviskoser Flüssigkeiten sowie für das Einrühren von Feststoffen und das Suspendieren von Partikeln, bei denen eine gleichmäßige Durchmischung des gesamten Gefäßvolumens im Vordergrund steht.KompatibilitätOffizielles Zubehör für das IKA RW 20 digital Rührwerk (MPN 0003593000), gelistet im Abschnitt Rührelemente mit axialer Strömung der zugehörigen Zubehörseite.Technische DetailsTypPropellerrührer, axiale StrömungFlügelzahl4Durchmesser50 mmLänge350 mmLieferumfang1 x IKA R 1342 Propellerrührer (MPN 0000741000).Individueller Bedarf & BeschaffungsserviceFür Anwendungen mit höherer Viskosität oder anderem Strömungsbild führt IKA im selben Zubehörprogramm für das RW 20 digital auch Turbinen-, Zentrifugal- und Ankerrührer. Unser Beschaffungsservice berät bei der Wahl des passenden Rührelements für Ihr Medium.

Der IKA R 1330 Ankerrührer (MPN 0002022300) ist ein Rührwerkzeug aus Edelstahl 1.4571 für Überkopfrührwerke. Er hat einen Rührerdurchmesser von 45 mm und einen Schaft mit 8 mm Durchmesser und 350 mm Länge. Gedacht ist er für mittel- bis hochviskose Medien, die bei niedrigen Drehzahlen gerührt werden, bis maximal 1.000 rpm.Ein Polymeransatz, der zäh im Gefäß steht, oder ein Gemisch mit hohem Mineralanteil, das gleichmäßig verteilt bleiben soll: Für solche Aufgaben ist der R 1330 gedacht.Tangentiale Strömung des Ankerrührers mit hoher Scherrate am RandDer Ankerrührer bewegt das Medium tangential, also in Umfangsrichtung um die Rührachse, und nicht axial wie ein Propellerrührer. Am Rand des Rührers ist die Scherrate hoch, an der Gefäßwand bleiben wenig Ablagerungen zurück. Bei zähen Ansätzen zählt das, weil Material an der Wand dem Mischvorgang entzogen ist.Eingesetzt wird er bei niedrigen Drehzahlen. Der Rührerdurchmesser von 45 mm bestimmt, wie weit die Öffnung des Rührgefäßes mindestens sein muss.Typische EinsatzbereicheHomogenisieren mittel- bis hochviskoser Flüssigkeiten im LaborRühren bei PolymerreaktionenGleichmäßiges Verteilen hoher Mineralanteile in FlüssigkeitenAnsätze, bei denen sich wenig Material an der Gefäßwand ablagern sollArbeiten bei niedrigen Drehzahlen am ÜberkopfrührwerkPassend für IKA Überkopfrührwerke mit 8-mm-SpannfutterDer Schaft mit 8 mm Durchmesser passt in Spannfutter für 8-mm-Schaft. Dazu zählen die IKA Überkopfrührwerke EUROSTAR 20, 40, 60, 100, 200 und 400 (digital und control), RW 20 digital sowie MINISTAR, MICROSTAR und NANOSTAR. Bei uns finden Sie dazu EUROSTAR 20, 40, 60, 100, 200 und 400 digital, RW 20 digital, MINISTAR 20, 40 und 80 digital, MICROSTAR 7.5 digital und NANOSTAR 7.5 digital.Ob ein Rührwerk den Ankerrührer in Ihrem Medium sicher antreibt, hängt von der Viskosität und vom Drehmoment des Rührwerks ab. Je zäher der Ansatz, desto mehr Drehmoment ist nötig. Prüfen Sie deshalb vor dem Kauf, ob Ihr Gerät für Ihren Ansatz ausreicht und ob das Spannfutter einen Schaft von 8 mm aufnimmt.WerkstoffDie medienberührten Teile des R 1330 bestehen aus Edelstahl 1.4571. Das Gewicht des Rührers liegt bei 0,151 kg.Technische DetailsTypAnkerrührerRührerdurchmesser45 mmSchaftdurchmesser8 mmSchaftlänge350 mmMaximale Drehzahl1.000 rpmStrömungtangentialGeeignet fürmittel- bis hochviskose MedienWerkstoff, medienberührtEdelstahl 1.4571Gewicht0,151 kgAufnahmeSpannfutter für 8-mm-SchaftLieferumfang1 x IKA R 1330 Ankerrührer (MPN 0002022300). Das Überkopfrührwerk gehört nicht zum Lieferumfang.Individueller Bedarf & BeschaffungsserviceVerlangt Ihr Medium ein anderes Strömungsbild, führen wir für das RW 20 digital den IKA R 1342 Propellerrührer für dünn- bis mittelviskose Flüssigkeiten. Zum Aufbau am Überkopfrührwerk passt außerdem ein Rührwellenschutz, zum Beispiel der IKA R 401. Unser Beschaffungsservice hilft bei der Wahl des passenden Rührelements und des Rührwerks für Ihren Ansatz.
