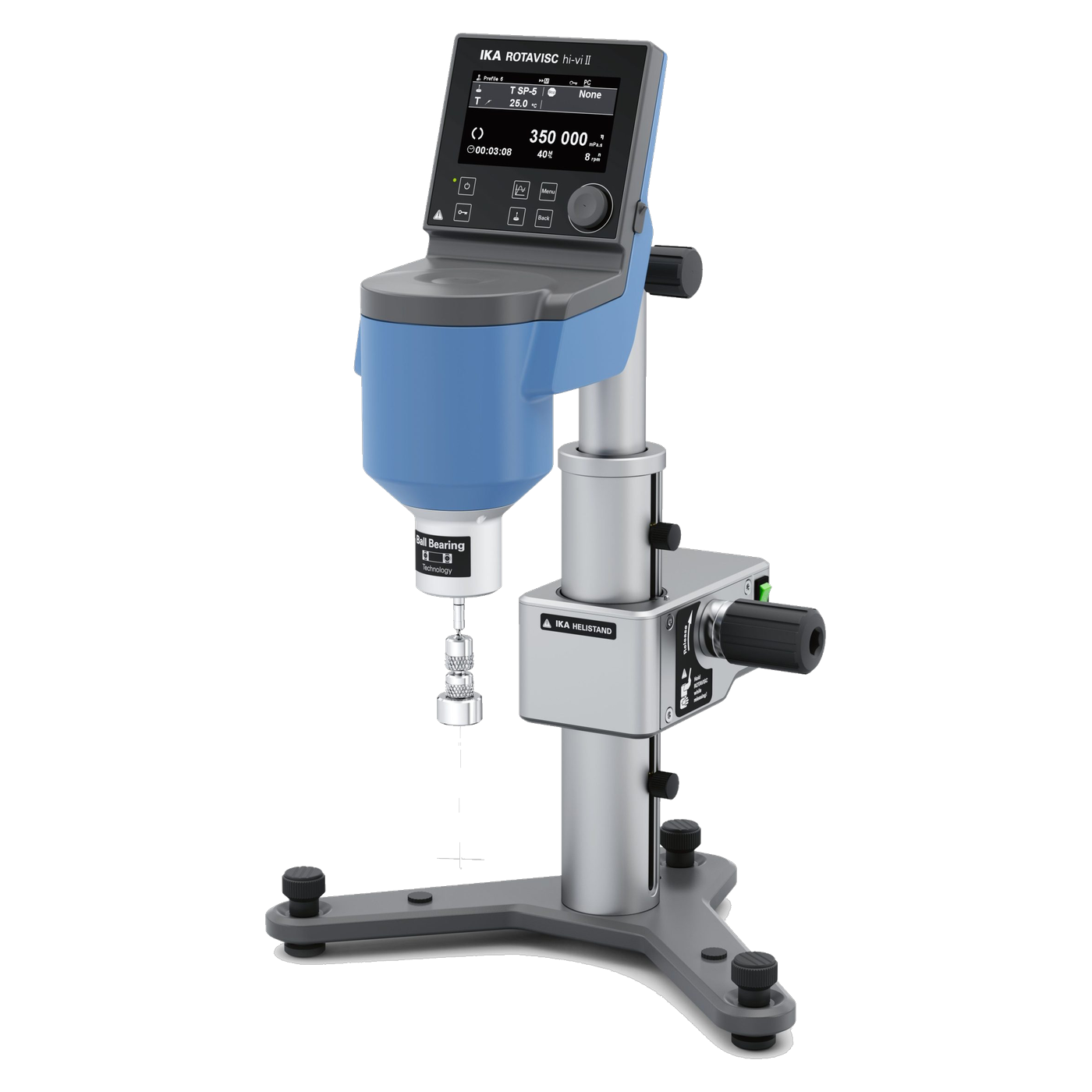

IKA ROTAVISC SBS hi-vi II HELI Complete, 800 bis 320.000.000 mPas, Kugellager, elektrisches Stativ, 0010013672

Am oberen Ende des Viskositätsspektrums, bei zähen Pasten, Kitten oder streichfähigen Massen kurz vor der Fließgrenze, braucht ein Rotationsviskosimeter eine kräftigere Messfeder und eine Lagerung, die den entsprechend hohen Kräften standhält. Das ROTAVISC SBS hi-vi II HELI Complete deckt mit 800 bis 320.000.000 mPas den höchsten Messbereich der ROTAVISC-SBS-HELI-Reihe ab und bringt SBS-Kugellagerung sowie ein motorbetriebenes HELISTAND-Stativ als Komplettpaket mit.

Der höchste Messbereich der Reihe

Für den hi-vi-II-Bereich ist die kräftigste Messfeder der ROTAVISC-SBS-Familie verbaut, das Federdrehmoment liegt bei 5,7496 mNm, mehr als das Vierfache der me-vi-Ausführung. Zusammen mit dem Spindelsatz SP set-2 deckt das Gerät den Bereich 800 bis 320.000.000 mPas bei einer Genauigkeit von 1 % vom Messbereich und einer Wiederholgenauigkeit von 0,2 % ab, dieselben Werte wie bei den übrigen ROTAVISC-SBS-Modellen der Tranche. Die zulässige Dichte der Probe liegt bei bis zu 9999 kg/dm3.

SBS-Kugellagerung gegen den Verschleiß

Bei hochviskosen Proben wirken auf die Lagerung deutlich höhere Kräfte als bei dünnflüssigen Medien, die SBS-Ausführung (Steel Ball Bearing, Suspended) hält dem besser stand als die Juwellagerung der Standardgeräte. Das zahlt sich vor allem dort aus, wo häufig zwischen unterschiedlich zähen Proben gewechselt wird oder das Gerät mehrere Schichten am Stück im Einsatz ist. Antrieb und Displaysteuerung sind mit den übrigen ROTAVISC-SBS-Geräten der Familie identisch, der Unterschied liegt allein in Messfeder und Spindelsatz.

HELISTAND-Stativ, Display und Schnittstellen

Das motorbetriebene HELISTAND-Stativ bewegt Viskosimeter und Rotationskörper langsam und gleichmäßig durch die Probe, der Teleskophub beträgt 142 mm, der maximale Hub am Ausleger 61 mm, die zulässige dynamische Last liegt bei 3,2 kg. Über das TFT-Display lassen sich Drehzahl (0,01 bis 200 rpm), Zeitschaltuhr (0,017 bis 6000 min) und Messwerte direkt einstellen und ablesen, eine Rampenfunktion automatisiert wiederkehrende Prüfabläufe. PT 100 nimmt einen externen Temperaturfühler auf, RS 232 und Micro-USB übertragen die Messdaten an einen PC oder in eine Laborsoftware.

Kalibrierung und Umgebungsbedingungen

Das Gerät lässt sich am Messplatz kalibrieren und ist gegen Überlast geschützt, der Motor leistet 4,8 W an der Abgabe und dreht standardmäßig rechts. Für den Betrieb sind eine Umgebungstemperatur von 5 bis 40 °C und maximal 80 % relative Feuchte vorgesehen, das Basisgefäß fasst 600 ml Probenmenge, die Stativstange hat einen Durchmesser von 16 mm bei einer Steckkupplung von 12 mm.

Typische Einsatzbereiche

Der hi-vi-II-Bereich ist für Proben gedacht, die auch für den hi-vi-I-Bereich bereits zu zähflüssig wären, etwa dickflüssige Massen kurz vor der Fließgrenze. Der Wechsel zwischen Spindeln und Messreihen bleibt dabei dank SBS-Kugellagerung reproduzierbar.

• Prüfung extrem hochviskoser Proben oberhalb des hi-vi-I-Messbereichs
• Qualitätskontrolle mit hohem Probendurchsatz und häufigem Spindelwechsel
• Messungen mit bewegtem Rotationskörper über das motorbetriebene HELISTAND-Stativ
• Mobiler Einsatz an wechselnden Arbeitsplätzen oder Standorten
• Dokumentierte Messreihen über RS 232 oder USB-Schnittstelle
• Messreihen mit externer Temperaturüberwachung über den PT-100-Anschluss

Technische Details

Lieferumfang

Antrieb, Stativ und Spindelsatz sind aufeinander abgestimmt und kommen als komplettes, montiertes Paket. Jede Komponente lässt sich bei Bedarf über die eigene Ident-Nummer einzeln nachbestellen, etwa wenn ein zweiter Spindelsatz oder ein Ersatz-Temperaturfühler benötigt wird.

• 1 x ROTAVISC SBS hi-vi II control
• 1 x HELISTAND, motorbetriebenes Stativ (Ident-Nr. 0020116429)
• 1 x T-SP-SET (Ident-Nr. 0025007765)
• 1 x SP set-2, Spindelsatz (Ident-Nr. 0025000329)
• 1 x PT 100.8 Temperaturfühler (Ident-Nr. 0025000413)
• 1 x Schutzbügel

Garantie und Beschaffungsservice

Herstellergarantie von IKA: 2 Jahre, bei Registrierung unter ika.com/register innerhalb von 90 Tagen nach Kauf verlängert auf 10 Jahre. Für den mittleren Bereich steht das ROTAVISC SBS hi-vi I HELI Complete bereit (200 bis 80.000.000 mPas), für den mittelviskosen Bereich das ROTAVISC SBS me-vi HELI Complete (100 bis 40.000.000 mPas), jeweils mit derselben SBS-Kugellagerung und demselben HELISTAND-Stativ. Wer ohne die motorbetriebene Bewegung auskommt, findet mit dem ROTAVISC SBS hi-vi II Complete dieselbe Lagerung und denselben Messbereich auf festem ROTASTAND. LT Laborhandel berät bei der Wahl des passenden Messbereichs und beschafft weiteres Zubehör wie Spindeln, Kalibrieröl oder Ersatzteile für das Stativ über den Beschaffungsservice.
