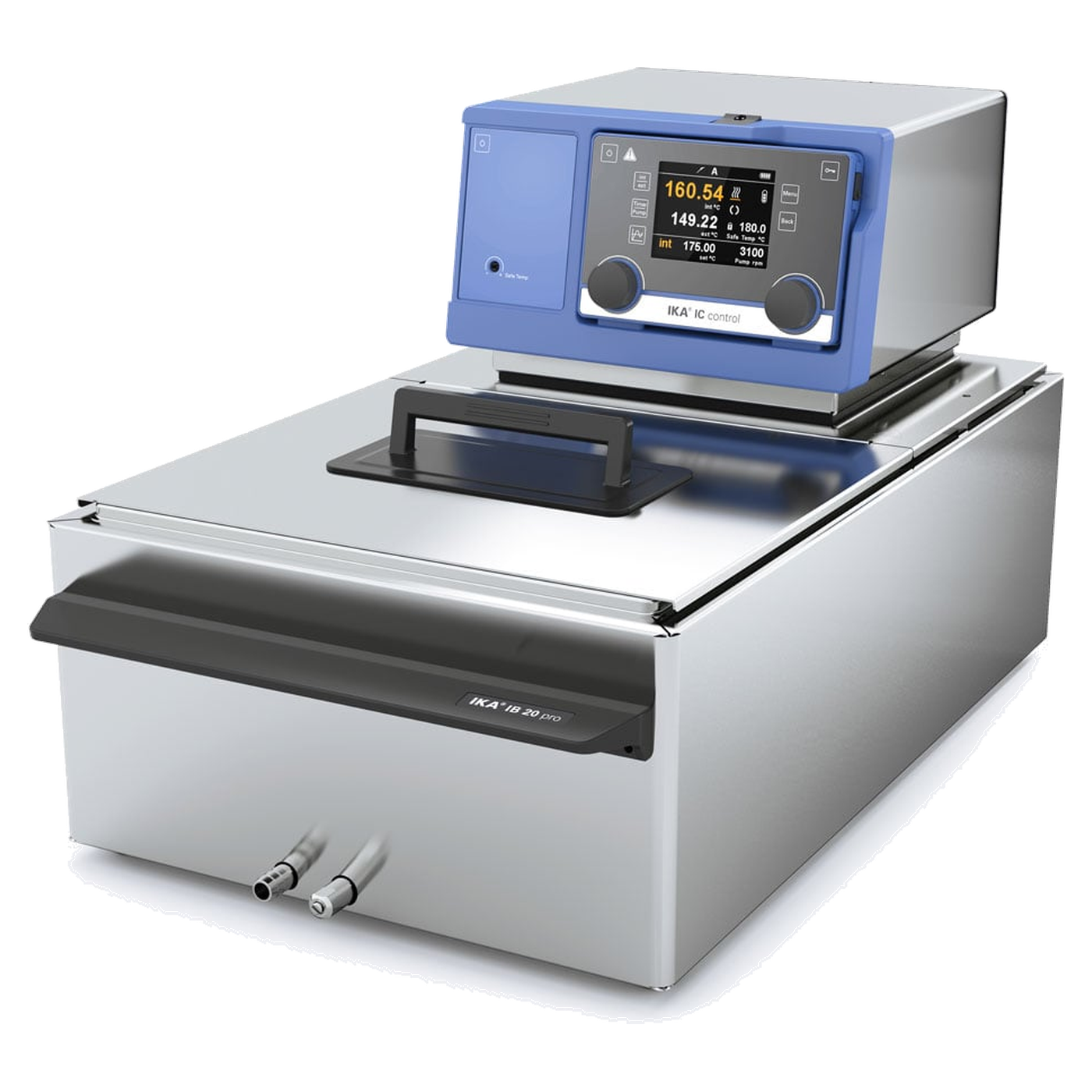

IKA IC control pro 20 c Bad-Package, Edelstahlbad IB 20 pro mit Deckel, TFT-Display, 0008037200
4.146,00 €
% UVP des Herstellers: 5.528,00 € 25% unter UVP des Herstellers
- Bad-Package mit Brückenthermostat IC control und Edelstahlbad IB 20 pro (Größe L)
- Badöffnung 255 x 262 mm am Boden, 292 x 278 mm an der oberen Kante
- TFT-Anzeige mit 0,01 K Auflösung, Temperaturkonstanz ±0,01 K nach DIN 12876
- Heizleistung 2.500 W, Arbeitstemperatur bis 250 °C, Edelstahlbad bis 200 °C
- Multi-Interface mit Alarmausgang, Magnetventil-Schaltausgang und Standby-Eingang
- Druck-/Saugpumpe mit bis zu 26 l/min und 0,7 bar
- 3 Jahre IKA-Garantie bei Registrierung innerhalb von 90 Tagen nach Kauf
Produktinformationen "IKA IC control pro 20 c Bad-Package, Edelstahlbad IB 20 pro mit Deckel, TFT-Display, 0008037200"
Das IC control pro 20 c verbindet das control-Thermostat mit einem Edelstahlbad der Größe L. Das Edelstahlbad IB 20 pro (Größe L) hat eine Öffnung von 255 x 262 mm am Boden und bis zu 292 x 278 mm an der oberen Kante, das ganze Package misst 354 x 641 x 359 mm. Zu IC control, Bad, Abdeckung CL.IC und Badbrücke BS.IC kommen der Messfühler PT 100.30 und die Kühlschlange CC1, die beim control-Modell bereits im Gerät enthalten ist.
TFT-Anzeige und Regelung
Arbeits- und Sicherheitstemperatur erscheinen auf einem TFT-Display mit 0,01 K Auflösung. Die PID-Regelung hält die Temperatur nach DIN 12876 mit ±0,01 K konstant, die Solltemperatur wird auf 0,1 K genau eingestellt. Das Thermostat arbeitet von Raumtemperatur plus 10 K bis 250 °C und mit Fremdkühlung bis -20 °C herunter. Für das Edelstahlbad gilt in der pro Reihe eine Obergrenze von 200 °C. Ein externer PT-100-Fühler ist anschließbar, das Gerät zeigt dann den Betrieb mit externem Fühler an.
Anschlüsse für Peripherie
Das Multi-Interface bietet einen potentialfreien Alarmausgang (max. 30 V AC/DC, 1 A), einen Schaltausgang für ein Magnetventil (24 VDC, max. 0,8 A) und einen Standby-Eingang mit 5 VDC. Zur Anbindung an den PC dienen RS 232 und Micro-USB. Zwei Batterien sind im Gerät eingebaut, ein LiPo mit 3,7 V und 7,4 Wh sowie eine CR2032-Zelle mit 3 V und 0,69 Wh.
Umwälzen mit 26 l/min
Die Druck-/Saugpumpe fördert bis zu 26 l/min bei 0 bar Gegendruck. Der Pumpendruck liegt maximal bei 0,7 bar, saugseitig bei 0,4 bar, die Leistung ist veränderbar. Pumpenanschlüsse haben M16x1, die Kühlschlange wird über NW 8 angeschlossen. Beim IC basic pro 20 c mit gleichem Bad sind es 31 l/min und 0,61 bar.
Schutzfunktionen
Das Gerät gehört nach DIN 12876 zu Klasse III mit FL. Der Sicherheitskreis lässt sich zwischen 0 und 260 °C einstellen. Unter- und Überniveauschutz, optische und akustische Warnfunktion und die Übertemperaturwarnung sind vorhanden.
Typische Einsatzbereiche
- Temperieren im Edelstahlbad der Größe L bis 200 °C
- Temperieren mit ±0,01 K Temperaturkonstanz nach DIN 12876
- Magnetventilsteuerung über den 24-VDC-Schaltausgang
- Alarmweitergabe über den potentialfreien Kontakt
- Fremdgekühlter Betrieb bis -20 °C
- Betrieb mit brennbaren Flüssigkeiten nach Klasse III FL
Auswahlhilfe
Das IC control pro 12 c kombiniert das IC control mit dem kleineren Bad der Größe M. Reicht die LED-Anzeige mit ±0,02 K Temperaturkonstanz, ist das IC basic pro 20 c mit demselben Bad die einfachere Variante. Als Einhängelösung mit Bad der Größe L steht das ICC control pro 20 c Package zur Wahl.
Technische Details
| Gerätetyp | Bad-Package aus Brückenthermostat IC control und Edelstahlbad IB 20 pro |
| Badgröße | Größe L |
| Gesamtmaß Package | 354 x 641 x 359 mm |
| Badöffnung (Bodenplatte) | 255 x 262 mm |
| Max. Badöffnung (obere Badkante) | 292 x 278 mm |
| Eintauchtiefe | 95 bis 135 mm |
| Max. Temperatur im Edelstahlbad (pro Reihe) | 200 °C |
| Arbeitstemperatur Thermostat | Raumtemp. +10 K @1000 rpm bis 250 °C |
| Betriebstemperatur min. (mit Fremdkühlung) | -20 °C |
| Heizleistung | 2500 W |
| Geräteaufnahmeleistung | 2650 W |
| Temperaturkonstanz nach DIN 12876 | ±0,01 K |
| Anzeige Arbeits- und Sicherheitstemperatur | TFT, Auflösung 0,01 K |
| Einstellgenauigkeit Solltemperatur | 0,1 K |
| Temperaturregelung | PID |
| Arbeits- und Sicherheitsfühler | PT 100 und PT1000 |
| Anschluss für externen Temperaturmessfühler | PT 100 |
| Sicherheitskreis, einstellbar | 0 bis 260 °C |
| Klasse und Kennzeichnung nach DIN 12876 | III, FL |
| Pumpentyp | Druck-/Saugpumpe, Pumpenleistung veränderbar |
| Förderstrom max. (0 bar Gegendruck) | 26 l/min |
| Pumpendruck max. / Saugseite max. (0 l Förderstrom) | 0,7 bar / 0,4 bar |
| Pumpenanschlüsse | M16x1 |
| Anschluss Kühlschlange | NW 8 |
| Multi-Interface | Alarmausgang potentialfrei max. 30 V AC/DC, 1 A; Schaltausgang Magnetventil 24 VDC, max. 0,8 A; Standby-Eingang 5 VDC |
| Schnittstellen | RS 232, Micro-USB |
| Batterien im Gerät | 2 Stück, eingebaut (custom LiPo 3,7 V / 7,4 Wh, CR2032 3 V / 0,69 Wh) |
| Abmessungen Thermostat (B x H x T) | 285 x 313 x 291 mm |
| Gerätebefestigung | Brücke, Universalklemme 280 bis 375 mm |
| Zulässige Einschaltdauer | 100 % |
| Umgebungstemperatur / relative Feuchte | 5 bis 40 °C / 80 % |
| Schutzart nach DIN EN 60529 | IP 21 |
| Spannungsversorgung | 230 V, 50/60 Hz |
Lieferumfang
- 1 x IC control Brückenthermostat
- 1 x IB 20 pro Edelstahlbad, Größe L
- 1 x PT 100.30 Temperaturmessfühler
- 1 x CC1 Kühlschlange (bereits im IC control Gerät enthalten)
- 1 x CL.IC Abdeckung
- 1 x BS.IC Badbrücke
Garantie und Beschaffungsservice
Für das IC control pro 20 c gilt die Herstellergarantie von IKA: 2 Jahre, bei Registrierung unter ika.com/register innerhalb von 90 Tagen nach Kauf verlängert auf 3 Jahre. Zubehör, Ersatzbäder und Abdeckungen besorgen wir auf Anfrage.
Passendes Zubehör
Das MV 1 ist ein Magnetventil zur Kühlwasserregelung, ausgelegt für maximal 100 °C und 10 bar. Der Anschluss erfolgt über Schlaucholiven M16x1 an beiden Seiten, das Ventil sitzt damit im Kühlwasserkreis zwischen Kühlwasserquelle und der zu kühlenden Anlage. Laut Kompatibilitätsliste von IKA sitzt das Ventil serienmäßig an mehreren Umwälzthermostaten und Umlaufkühlern und wird zusätzlich am LR 1000 control System eingesetzt, dort steuert es die Kühlwasserzufuhr zum Reaktorgefäß und schaltet den Kühlwasserfluss je nach Bedarf der Reaktionsführung. Mit 0,6174 kg ist es deutlich schwerer als die übrigen Deckel- und Wellenzubehörteile des LR-1000-Systems, was zur Bauweise mit den beiden Schlauchanschlüssen und der eingebauten Spule passt. Die beiden Schlaucholiven im Lieferumfang passen auf Schlauch DN 8, gängige Größe für Kühlwasserleitungen im Laborbereich.KompatibilitätLaut Kompatibilitäts-Reiter von IKA passt das MV 1 an folgende Geräte:LR 1000 control System, Ident-Nr. 0025001991IC control, Ident-Nr. 0003863000IC control pro 12 c, Ident-Nr. 0008040000IC control pro 20 c, Ident-Nr. 0008037200HBC 5 control, Ident-Nr. 0004127000HBC 10 control, Ident-Nr. 0004137000HRC 2 GREEN control, Ident-Nr. 0020128746CBC 5 control, Ident-Nr. 0004167000RC 5 control, Ident-Nr. 0004183000Das LR 1000 control System ist damit nur eines von neun gelisteten Geräten, der überwiegende Teil der Kompatibilitätsliste sind Umwälzthermostate und Umlaufkühler, die das MV 1 zur Regelung ihres Kühlwasserkreises nutzen. Im aktuellen Sortiment von LT Laborhandel stehen außerdem die verwandten Modelle HRC 2 Lite und RC 2 Green control aus denselben IKA-Baureihen, eine Kompatibilitätsprüfung dafür übernimmt der Beschaffungsservice, bevor eine Bestellung ausgelöst wird. Bei so vielen unterschiedlichen Zielgeräten empfiehlt sich generell ein kurzer Abgleich der Ident-Nr. auf dem eigenen Typenschild, bevor das Ventil bestellt wird.Technische DetailsMax. Temperatur100 °CMax. Druck10 barAnschlussSchlaucholiven M16x1Gewicht0,6174 kgLieferumfang1 x MV 1 Magnetventil2 x Schlaucholiven DN 8ÜberwurfmutternKühlwasserschlauch und Kühlwasseranschluss selbst sind nicht enthalten.Individueller Bedarf & BeschaffungsserviceZur Montage an der Stativstange des LR 1000 control gehört die Holder MV 1 Halterung, die das Ventil sicher in Position hält, statt es frei im Schlauchsystem hängen zu lassen. Der Beschaffungsservice von LT Laborhandel klärt, welches Umwälzthermostat oder welcher Umlaufkühler zu Ihrem MV 1 passt, und unterstützt bei der Zusammenstellung des gesamten Kühlwasserkreises für Ihr Labor, von der Auswahl des passenden Thermostaten bis zur Verschlauchung. Ein Blick auf die Ident-Nr. des eigenen Geräts vor der Bestellung schafft zusätzliche Sicherheit, gerade bei der großen Zahl möglicher Zielgeräte, von Reaktoren bis zu Umlaufkühlern.
