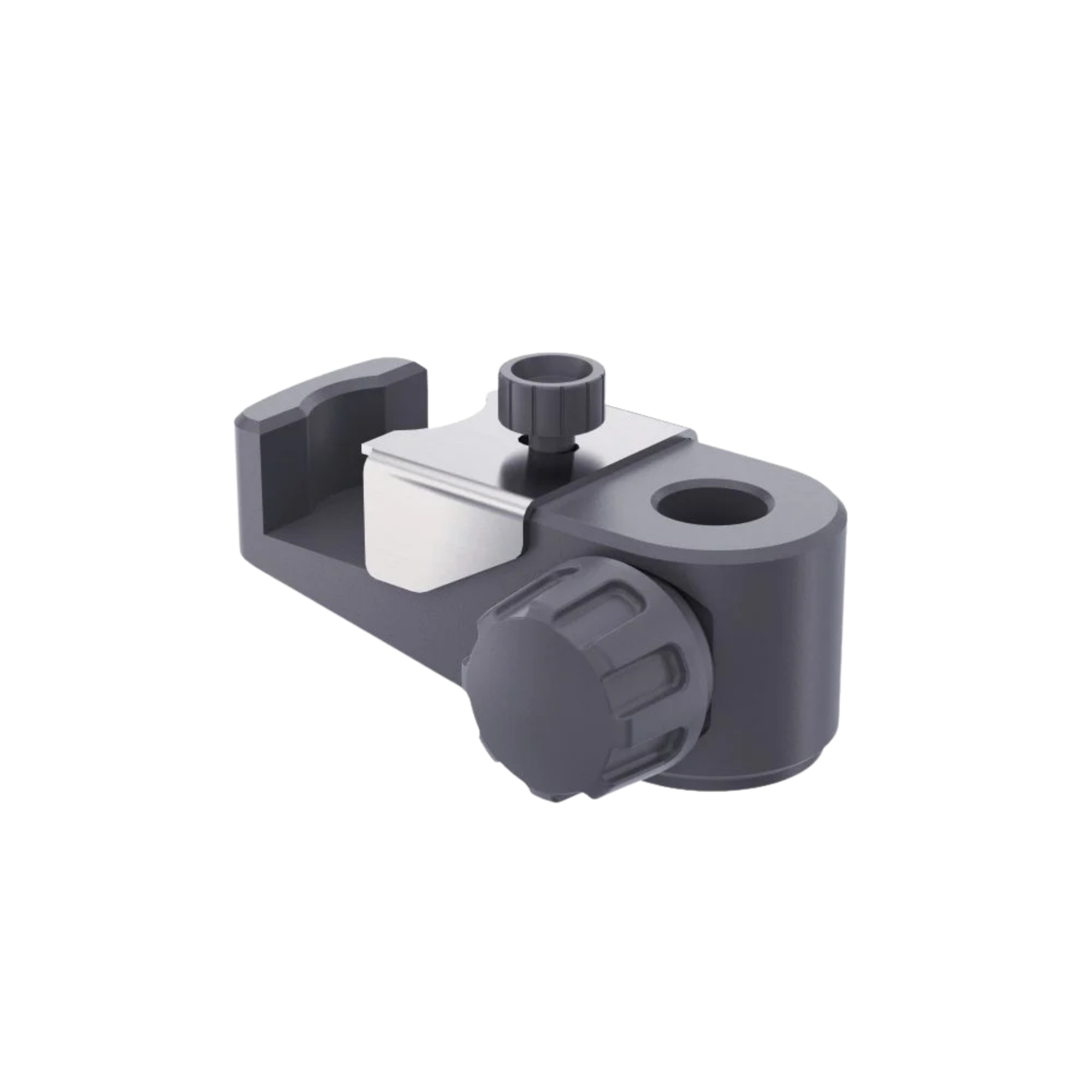

IKA Holder MV 1 Halterung für Magnetventil MV 1 an der Stativstange, 0020019816

Das IKA LR 1000 control System (MPN 0025001991) ist ein kompakter Laborreaktor für ein Nutzvolumen von bis zu 1000 Millilitern, der Rühren, Beheizen und die digitale Prozessdokumentation in einem Gerät vereint. Anders als bei der einfacheren Ausführung LR 1000 basic System übernimmt hier ein großes TFT-Display die Anzeige aller Prozesswerte, ergänzt um einen Anschluss für externe pH-Messung und digitale Schnittstellen zur PC-Anbindung. Das System eignet sich für Rühr- und Heizprozesse mit Medien bis 100.000 mPas Viskosität und Arbeitstemperaturen bis 120 °C, etwa in der chemischen Synthese, der Formulierungsentwicklung oder der Qualitätskontrolle. Durch die zusätzliche Sensorik lassen sich Reaktionen im Vergleich zu einem einfachen Magnetrührer wesentlich engmaschiger überwachen und dokumentieren. Ankerrührer mit PEEK-Abstreifern und Drehmoment-Trendmessung Der mitgelieferte Ankerrührer LR 1000.10 ist mit PEEK-Abstreifern ausgestattet, die kontinuierlich an der Innenwand des Reaktorgefäßes entlanggleiten und so verhindern, dass sich Produkt an der beheizten Glaswand absetzt. Der Drehzahlbereich reicht von 10 bis 150 Umdrehungen pro Minute bei einem Nenndrehmoment von 3 Nm, geeignet für Medien mit einer Viskosität von bis zu 100.000 mPas. Eine integrierte Drehmoment-Trendmessung zeigt an, wie sich die Konsistenz des Rührguts während des Prozesses verändert, etwa wenn eine Lösung zunehmend eindickt oder ein Feststoff sich löst. Beheiztes Reaktorgefäß mit präziser Temperaturregelung Das Reaktorgefäß LR 1000.3 fasst maximal 1000 Milliliter, mit Dispergierwerkzeug liegt das Mindestvolumen bei 500 Millilitern. Die Heizung am Gefäßboden erreicht eine Heizleistung von 1000 Watt und erwärmt das Medium auf Arbeitstemperaturen von bis zu 120 °C, während die Heizplatte selbst auf bis zu 180 °C aufheizen kann. Der mitgelieferte Temperaturfühler PT 100.30 misst die Medientemperatur mit einer Auflösung von 0,1 Kelvin, die Regelgenauigkeit liegt bei ±0,2 Kelvin, die Einstellgenauigkeit der Solltemperatur bei ±1 Kelvin. TFT-Display, pH-Anschluss und digitale Schnittstellen Ein großes TFT-Display zeigt Drehzahl, Temperatur und weitere Prozesswerte in Echtzeit an. Über eine BNC-Buchse lässt sich eine externe pH-Elektrode anschließen und deckt einen Messbereich von 0 bis 14 pH mit einer Auflösung von 0,1 pH ab, sodass sich Säure-Base-Reaktionen direkt im Reaktionsgefäß verfolgen lassen. Zusätzlich verfügt das System über eine integrierte Wägefunktion mit einem Wägebereich von bis zu 2000 Gramm bei 1 Gramm Auflösung. Für die Anbindung an einen PC zur Prozessdokumentation stehen eine RS 232-Schnittstelle, ein USB-Anschluss (Micro-B) und Bluetooth zur Verfügung. Vakuumbetrieb und Sicherheitskonzept Das System ist für den Betrieb unter Vakuum bis 25 mbar ausgelegt, eine Vakuumventil-Baugruppe regelt den Anschluss an eine Vakuumpumpe. Über zwei Schlauchtüllen lässt sich zusätzlich ein externes Kühlmedium mit einer Mindesttemperatur von 3 °C anschließen, etwa um exotherme Reaktionen kontrolliert abzukühlen. Ein einstellbarer Sicherheitskreis überwacht die Temperatur in einem Bereich von 47 bis 225 °C mit einer Abweichungstoleranz von ±10 bis ±20 Kelvin und schaltet die Heizung bei Bedarf automatisch ab. Wird das Reaktorgefäß oder der Deckel während des Betriebs entfernt, löst eine Sicherheitsabschaltung sofort aus. Unterschied zum LR 1000 basic System Innerhalb der LR 1000 Baureihe ist das control System die Ausführung mit umfangreicherer Messwerterfassung: Während das einfachere LR 1000 basic System vor allem auf Rühren und Heizen ausgelegt ist, ergänzt das control System die pH-Messung, die integrierte Wägefunktion und die digitalen Schnittstellen für die Prozessdokumentation. Wer eine lückenlose Dokumentation von Temperatur-, pH- und Drehmomentverläufen benötigt, etwa für interne Qualitätsnachweise, ist mit dieser Ausführung besser bedient als mit dem Basismodell. Typische Einsatzbereiche Das LR 1000 control System eignet sich für Rühr-, Heiz- und Dokumentationsaufgaben im 1-Liter-Maßstab, überall dort, wo Prozessdaten nachvollziehbar festgehalten werden sollen: Chemische Synthesen mit Temperaturführung und begleitender pH-Überwachung Formulierungsentwicklung in Kosmetik und Pharmazie mit dokumentationspflichtigen Prozessparametern Vakuumunterstütztes Aufkonzentrieren oder Entgasen von Lösungen und Dispersionen Polymerisationsversuche, bei denen Drehmoment-Trend und Viskositätsanstieg gemeinsam verfolgt werden sollen Qualitätskontrolle mit dokumentierten Temperatur- und pH-Verläufen für interne Freigabeprozesse Praktika und Weiterbildung, in denen der Umgang mit einem vollständig ausgestatteten Laborreaktor vermittelt wird Rezeptur-Screening, bei dem mehrere Ansätze mit unterschiedlicher Temperaturführung nacheinander verglichen werden Technische Details Nutzvolumen max.1000 ml Min. Volumen mit Dispergierwerkzeug500 ml Drehzahlbereich10 bis 150 U/min Nenndrehmoment3 Nm Max. Viskosität100.000 mPas Arbeitstemperatur (Medium) max.120 °C Heiztemperatur (Heizplatte) max.180 °C Heizleistung1.000 W Regelgenauigkeit (Medium)±0,2 K Einstellgenauigkeit Solltemperatur±1 K Erreichbares Vakuum25 mbar Wägebereichbis 2000 g, Auflösung 1 g pH-Messbereich0 bis 14 pH, Auflösung 0,1 pH Material (medienberührte Teile)Borosilikatglas 3.3, Edelstahl AISI 316L, PEEK, PTFE, FFPM Anschlüsse Reaktordeckel2 x NS 29, 2 x NS 14, 2 x GL 14 DisplayTFT-Display SchnittstellenRS 232, USB (Micro-B), Bluetooth Abmessungen (B x H x T)443 x 360 x 295 mm Gewichtca. 23 kg Anschlussspannung230 V, 50/60 Hz Leistungsaufnahme1200 W Zulässige Umgebungstemperatur5 bis 40 °C Zulässige relative Luftfeuchtigkeitmax. 80 % Lieferumfang 1 x IKA LR 1000 control Basisstation 1 x Reaktorgefäß LR 1000.3 1 x Ankerrührer LR 1000.10 mit PEEK-Abstreifern 1 x Temperaturfühler PT 100.30 mit Halterung 1 x Stativstab, 16 mm Durchmesser 2 x Schlauchtüllen für Kühlmedium 1 x USB-Kabel (USB-A auf Micro-B, 2 m) Individueller Bedarf & Beschaffungsservice Für den Ausbau des LR 1000 control Systems unterstützen wir Sie über unseren Beschaffungsservice bei zusätzlichem Zubehör, etwa einer pH-Elektrode mit BNC-Anschluss, weiteren Reaktorgefäßen oder Dispergierwerkzeugen für die freien Deckelöffnungen. Auch bei Ersatzteilen oder Fragen zur softwareseitigen Anbindung an Ihre bestehende Laborinfrastruktur beraten wir Sie gerne. Weitere Informationen und Kontaktmöglichkeiten finden Sie bei unserem Beschaffungsservice.
