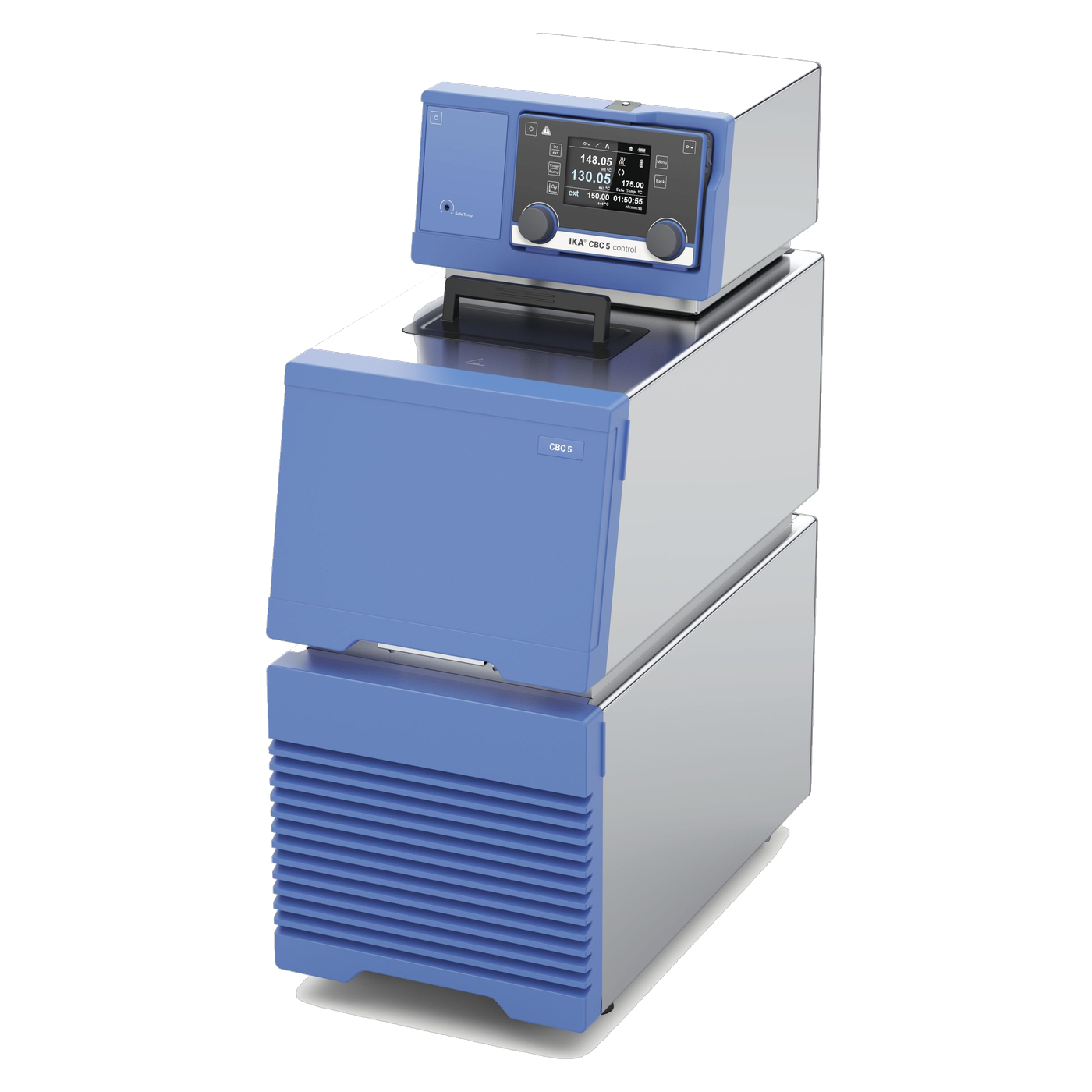

IKA CBC 5 control Kälte- und Wärme-Umwälzthermostat, -25 bis 200 °C, 4167000

Wenn ein Temperierprozess nicht nur zuverlässig laufen, sondern auch überwacht, dokumentiert und im Zweifel aus sicherem Abstand bedient werden soll, reicht ein einfaches Display oft nicht aus. Der IKA CBC 5 control (4167000) ist ein Kälte- und Wärme-Umwälzthermostat für den Arbeitstemperaturbereich von -25 °C bis 200 °C, mit 2.500 Watt Heizleistung und einer abnehmbaren WiCo-Funkfernbedienung, mit der sich das Gerät auch außerhalb eines geschlossenen Abzugs sicher bedienen lässt. Ein farbiges TFT-Display sowie ein Multi-Interface für externe Magnetventile machen den CBC 5 control zur Variante für prozessnahe Überwachung und Automatisierung innerhalb der CBC-5-Baureihe.

Große Temperaturspanne mit sehr feiner Regelgenauigkeit

Der Arbeitstemperaturbereich von -25 °C bis 200 °C wird durch eine Heizleistung von 2.500 Watt und eine gestaffelte Kälteleistung von 350 Watt bei 20 °C bis 80 Watt bei -20 °C realisiert, bei erhöhter Kompressordrehzahl (3.200 U/min) steigt die Kälteleistung bei -20 °C auf 130 Watt und bei 20 °C auf 400 Watt. Die Temperaturkonstanz nach DIN 12876 liegt bei 70 °C bei ±0,01 Kelvin, die Anzeigenauflösung beträgt ebenfalls 0,01 Kelvin, spürbar feiner als beim einfacheren CBC 5 basic. Geregelt wird über einen PT100-Arbeitsfühler mit PT1000-Sicherheitsfühler, zusätzlich lässt sich ein externer PT100-Temperaturfühler anschließen.

TFT-Display und WiCo-Funkfernbedienung

Anstelle einer einfachen LED-Anzeige nutzt der CBC 5 control ein farbiges TFT-Display, das Temperatur und Pumpendrehzahl gut ablesbar gleichzeitig darstellt. Die abnehmbare WiCo-Funkfernbedienung erlaubt es, das Gerät aus sicherem Abstand zu bedienen, etwa wenn der Thermostat selbst außerhalb eines geschlossenen Abzugs steht, der eigentliche Temperiervorgang aber im Abzug überwacht werden muss. Optische und akustische Alarmmeldungen bei Über- oder Untertemperatur sowie ein einstellbarer Sicherheitskreis von 0 bis 260 °C ergänzen das Sicherheitskonzept.

Multi-Interface für die Automatisierung

Über das Multi-Interface lassen sich externe Magnetventile mit einem Ausgang von 24 Volt Gleichspannung und maximal 0,8 Ampere ansteuern, zusätzlich steht ein potentialfreier Alarmausgang (maximal 30 Volt AC/DC, 1 Ampere) sowie ein Standby-Eingang mit 5 Volt Gleichspannung zur Verfügung. In Kombination mit den Schnittstellen USB und RS 232 lässt sich der CBC 5 control per labworldsoft oder NAMUR-Befehlen vollständig in eine übergeordnete Prozesssteuerung einbinden, auslesen, überwachen und lückenlos dokumentieren.

Leistungsstarke Pumpe für externe Kreisläufe

Die Druck-/Saugpumpe erreicht einen maximalen Förderdruck von 0,61 bar, einen Saugdruck von 0,45 bar und eine Fördermenge von bis zu 31 Litern pro Minute über den M16x1-Anschluss, ausreichend dimensioniert für größere externe Verbraucher wie Doppelmantelreaktoren. Das Füllvolumen des Bades liegt bei 5 bis 7 Litern. Mit Außenmaßen von 275 x 690 x 490 Millimetern und einem Gewicht von 46,5 Kilogramm ist der CBC 5 control für den stationären Einsatz an einem festen Laborarbeitsplatz ausgelegt.

Robustes Gehäuse für den Dauerbetrieb

Die hochwertige Isolierung des Bades sorgt für kurze Aufheizzeiten und reduziert gleichzeitig den Wärmeeintrag beim Kühlen im unteren Temperaturbereich, ein Vorteil gegenüber weniger gut isolierten Umwälzthermostaten, wenn über längere Zeiträume bei niedrigen Temperaturen gearbeitet wird. Die Schutzart IP 21 und der zulässige Umgebungstemperaturbereich von 5 bis 32 °C bei einer relativen Luftfeuchte von bis zu 80 % erlauben den Betrieb unter den üblichen Bedingungen eines Chemie- oder Verfahrenstechniklabors. Über USB und RS 232 lässt sich der CBC 5 control zusätzlich für Online-Software-Updates an einen PC anbinden, ohne dass ein Servicetechniker anreisen muss.

Typische Einsatzbereiche

Die Kombination aus großer Temperaturspanne, feiner Regelgenauigkeit und Fernbedienbarkeit macht den CBC 5 control besonders für prozessnahe und automatisierte Anwendungen interessant:

• Temperierung von Doppelmantelreaktoren und Prozessanlagen mit Anforderungen an lückenlose Dokumentation über labworldsoft oder NAMUR-Befehle
• Sichere Fernbedienung von Temperierprozessen innerhalb eines Abzugs über die abnehmbare WiCo-Funkfernbedienung
• Automatisierte Prozesse mit angeschlossenen Magnetventilen über das Multi-Interface, etwa zur Kühlwassersteuerung
• Anwendungen mit hohen Anforderungen an die Temperaturkonstanz durch die Regelgenauigkeit von ±0,01 Kelvin
• Externe Temperierung großvolumiger Verbraucher dank einer Pumpenfördermenge von bis zu 31 Litern pro Minute

Technische Details

Lieferumfang

• 1 x IKA CBC 5 control Kälte- und Wärme-Umwälzthermostat
• 1 x WiCo-Funkfernbedienung (abnehmbar)

Individueller Bedarf & Beschaffungsservice

Für die Einbindung des CBC 5 control in automatisierte Prozessumgebungen unterstützen wir Sie über unseren Beschaffungsservice bei der Auswahl passender Magnetventile für das Multi-Interface, bei Schlauchsets für den externen Kreislauf sowie bei Temperierflüssigkeiten für den erweiterten Arbeitsbereich. Auch bei Ersatzteilen und individueller Kalibrierung stehen wir Ihnen zur Seite. Weitere Informationen und Kontaktmöglichkeiten finden Sie bei unserem Beschaffungsservice.
