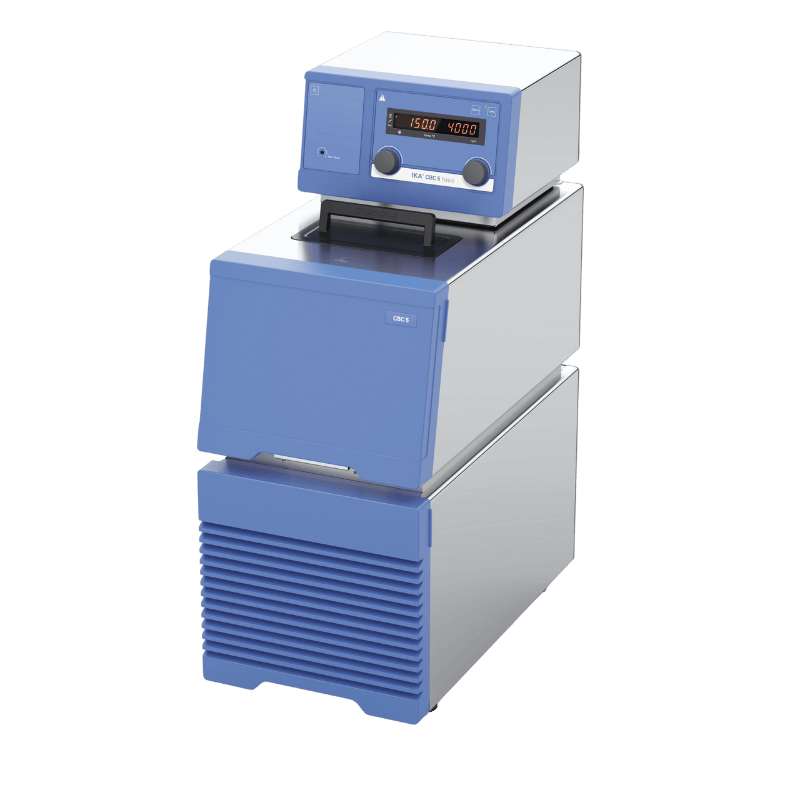

IKA CBC 5 basic Kälte- und Wärme-Umwälzthermostat, -25 bis 200 °C, 0004165000

Der IKA CBC 5 basic (0004165000) ist ein Kälte- und Wärme-Umwälzthermostat für einen Arbeitstemperaturbereich von -25 °C bis 200 °C, mit einer Heizleistung von 2.500 Watt und einer kräftigen Druck-/Saugpumpe, die bis zu 31 Liter Temperiermedium pro Minute fördert. Als Basisvariante der CBC-5-Baureihe verzichtet er auf das TFT-Display, die WiCo-Funkfernbedienung und das Multi-Interface des CBC 5 control, deckt aber dieselbe große Temperaturspanne und dieselbe Heiz- und Kälteleistung ab, ideal für externe Temperieraufgaben, bei denen eine solide LED-Anzeige und eine leistungsstarke Pumpe im Vordergrund stehen.

Große Temperaturspanne von -25 °C bis 200 °C

Die Heizleistung von 2.500 Watt bringt Temperiermedium auch bei größeren Volumina zügig auf Temperatur, während die Kälteleistung gestaffelt von 350 Watt bei 20 °C bis 80 Watt bei -20 °C reicht, bei erhöhter Kompressordrehzahl (3.200 U/min) steigt sie bei -20 °C auf 130 Watt und bei 20 °C auf 400 Watt. Die Temperaturkonstanz nach DIN 12876 liegt bei 70 °C bei ±0,02 Kelvin, geregelt über einen PT100-Arbeitsfühler mit PT1000-Sicherheitsfühler und einem zusätzlichen Anschluss für einen externen PT100-Temperaturfühler. Die LED-Anzeige löst mit 0,1 Kelvin auf und stellt Arbeits- und Sicherheitstemperatur übersichtlich dar.

Kräftige Druck-/Saugpumpe für externe Verbraucher

Für den Anschluss externer Verbraucher wie Doppelmantelreaktoren oder Glasapparaturen steht eine Druck-/Saugpumpe mit einem maximalen Förderdruck von 0,61 bar, einem Saugdruck von 0,45 bar und einer Fördermenge von bis zu 31 Litern pro Minute über den M16x1-Anschluss zur Verfügung. Das Füllvolumen des Bades liegt bei 5 bis 7 Litern, die minimale Badtiefe bei 150 Millimetern. Eine Kalibrieroption erlaubt den Abgleich der Temperaturanzeige gegen einen Referenzfühler, relevant für dokumentationspflichtige Prozesse in der Qualitätssicherung.

Sicherheitskonzept nach DIN 12876

Der CBC 5 basic ist nach DIN 12876 in die Sicherheitsklasse III mit der Kennzeichnung FL eingestuft und damit auch für den Betrieb mit brennbaren Temperierflüssigkeiten in einem geschlossenen externen Kreislauf geeignet. Der einstellbare Sicherheitskreis lässt sich zwischen 0 und 260 °C festlegen, optische und akustische Warnfunktionen melden Über- oder Untertemperatur zuverlässig. Die hochwertige Isolierung des Bades verkürzt die Aufheizzeit und reduziert den Wärmeeintrag beim Kühlen im unteren Temperaturbereich.

Kompakte Bauform für den festen Laborarbeitsplatz

Mit Außenmaßen von 275 x 690 x 490 Millimetern und einem Gewicht von 45 Kilogramm ist der CBC 5 basic für den stationären Betrieb an einem festen Laborarbeitsplatz ausgelegt. Die Schutzart IP 21 und der zulässige Umgebungstemperaturbereich von 5 bis 32 °C bei bis zu 80 % relativer Luftfeuchte decken die üblichen Laborbedingungen ab. Über die Schnittstellen USB und RS 232 lässt sich der CBC 5 basic per labworldsoft oder NAMUR-Befehlen auslesen, überwachen und dokumentieren.

Unterschied zum CBC 5 control

Wo der CBC 5 control mit TFT-Display, abnehmbarer WiCo-Funkfernbedienung und einem Multi-Interface für externe Magnetventile auf Prozessautomatisierung und Fernbedienbarkeit ausgelegt ist, konzentriert sich der CBC 5 basic auf dieselbe Heiz- und Kälteleistung sowie denselben Temperaturbereich, jedoch mit einer klassischen LED-Anzeige und ohne die zusätzlichen Automatisierungsschnittstellen. Für Anwendungen, die keine Fernbedienung oder Magnetventilsteuerung benötigen, aber dieselbe Temperierleistung und Pumpenkraft verlangen, ist der CBC 5 basic damit die schlankere, funktional aber ebenbürtige Alternative innerhalb der CBC-5-Baureihe. Beide Geräte teilen sich dieselbe Kältetechnik, dieselbe Baugröße und denselben Pumpenanschluss, sodass sich bestehende Schlauchverbindungen und Zubehörteile beim Wechsel zwischen den beiden Varianten ohne Anpassung weiterverwenden lassen.

Typische Einsatzbereiche

Mit seiner großen Temperaturspanne und der leistungsstarken Pumpe eignet sich der CBC 5 basic für vielfältige externe Temperieraufgaben im Labor:

• Temperierung von Doppelmantelreaktoren und Glasapparaturen über den gesamten Bereich von -25 °C bis 200 °C
• Externe Temperierung größerer Verbraucher dank einer Pumpenfördermenge von bis zu 31 Litern pro Minute
• Kühlung exothermer Reaktionen sowie Heizprozesse bis 200 °C mit ein und demselben Gerät
• Dokumentationspflichtige Prozesse in Forschung und Qualitätskontrolle dank Kalibrieroption und Software-Anbindung über USB/RS 232
• Betrieb mit brennbaren Temperierflüssigkeiten in geschlossenen externen Kreisläufen, ermöglicht durch die Einstufung in Sicherheitsklasse III (FL) nach DIN 12876

Technische Details

Lieferumfang

• 1 x IKA CBC 5 basic Kälte- und Wärme-Umwälzthermostat
