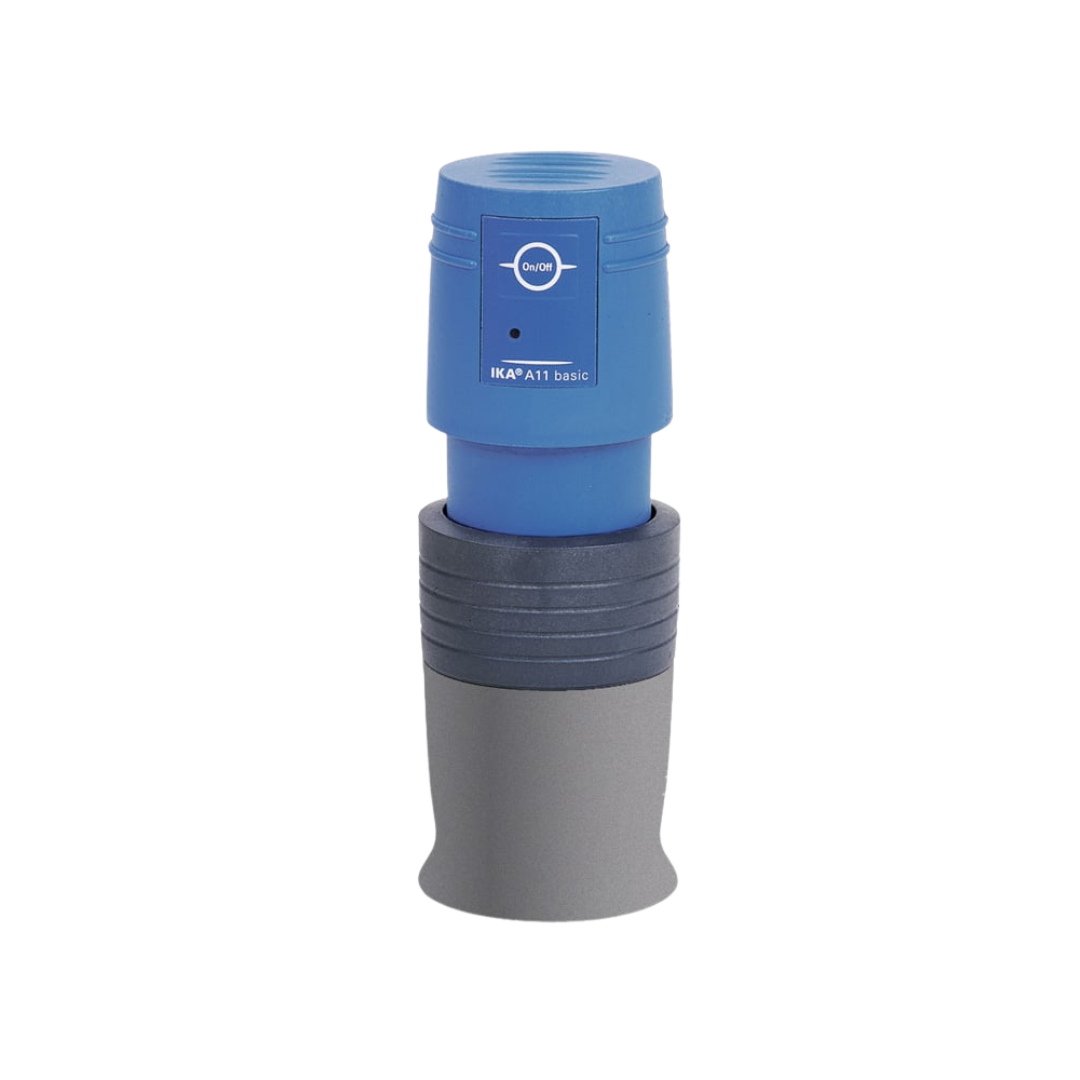

IKA A 11 basic Analysenmühle, Schlag- und Schneidmahlen, kühlbar, 0002900000
2.001,30 €
% UVP des Herstellers: 2.859,00 € 30% unter UVP des Herstellers
- Batch-Analysenmühle für Prall- und Schneidmahlen
- Drehzahl bis 28.000 rpm, Umfangsgeschwindigkeit bis 53 m/s
- Kühlbar mit Trockeneis oder Flüssigstickstoff direkt in der Mahlkammer
- Nutzvolumen bis 80 ml, Aufgabegut bis 6 Mohs Härte
- Mahlkammer aus Edelstahl 1.4571, Schläger aus Edelstahl 1.4034
- Inklusive Edelstahlschläger A 11.1 und Mahlbecher aus Tefcel
Produktinformationen "IKA A 11 basic Analysenmühle, Schlag- und Schneidmahlen, kühlbar, 0002900000"
Aktionsartikel der IKA Specials Q4/2026, gültig bis 31. Dezember 2026. Der durchgestrichene Preis ist die unverbindliche Preisempfehlung von IKA. Unser Aktionspreis versteht sich netto.
Sprödes Probenmaterial lässt sich mit einem Schläger zertrümmern, weiche und faserige Stoffe eher schneiden als schlagen. Die IKA A 11 basic deckt beide Prinzipien mit demselben Antrieb ab. Im Lieferumfang liegt der Edelstahlschläger A 11.1 für das Prallmahlen bei, ein Schneidmesser für faserige Materialien ist als Zubehör separat erhältlich. Mit einer maximalen Drehzahl von 28.000 Umdrehungen pro Minute und einer Umfangsgeschwindigkeit von bis zu 53 Metern pro Sekunde erreicht die Batch-Mühle genug Energie, um Material bis zu einer Mohshärte von 6 zu zerkleinern, bei einem Nutzvolumen von maximal 80 ml je Mahlvorgang.
Prallmahlen mit dem Edelstahlschläger
Für harte, spröde oder zuvor versprödete Aufgabegüter ist der im Lieferumfang enthaltene Edelstahlschläger A 11.1 die Standardausstattung, er deckt damit den überwiegenden Teil der klassischen Analysenmühlen-Anwendungen bereits ab. Bei bis zu 28.000 rpm und 53 m/s Umfangsgeschwindigkeit zertrümmert er das Material innerhalb kurzer Mahlzeiten. Die maximale Aufgabekorngröße liegt bei 10 mm, größere Stücke sollten vor dem Mahlen grob vorzerkleinert werden, da die Mühle für die Feinzerkleinerung ausgelegt ist und keinen groben Brecher ersetzt. Der optional erhältliche Doppelschläger A 11.6 für den A 11.4 Mahlbecher erhöht bei Bedarf die Durchsatzleistung zusätzlich.
Schneidmahlen für weiche, faserige Materialien
Für weiche oder faserige Proben, bei denen ein Schläger eher quetscht als zerkleinert, bietet IKA das Schneidmesser A 11.2 als separates Zubehör an. Es ist bewusst nicht im Standardlieferumfang enthalten, weil die Wahl zwischen Schläger und Messer von der jeweiligen Probe abhängt und sich nicht pauschal vorwegnehmen lässt. Feuchte oder klebrige Aufgabegüter lassen sich zusätzlich durch Wasserzugabe in der Mahlkammer besser zerkleinern, das verhindert ein Verkleben des Mahlguts an Schläger oder Kammerwand während des Mahlvorgangs.
Kühlbares Mahlen mit Trockeneis oder Flüssigstickstoff
Manche Materialien werden erst bei tiefer Temperatur spröde genug, um sich effizient prallmahlen zu lassen, etwa fetthaltige oder elastische Proben, die sich bei Raumtemperatur eher verformen als zerkleinern lassen. Die Mahlkammer der A 11 basic lässt sich sowohl mit Trockeneis als auch mit flüssigem Stickstoff direkt kühlen, das Mahlgut versprödet dadurch im Mahlraum selbst, ohne einen separaten Kühlschritt vorzuschalten. In Kombination mit der kurzen zulässigen Einschaltdauer von 1 Minute Betrieb und 10 Minuten Pause lässt sich so auch thermisch empfindliches Material kontrolliert zerkleinern, ohne dass es sich durch die Mahlenergie zu stark erwärmt und dabei seine ursprüngliche Struktur verliert, was insbesondere bei nachfolgenden chemischen oder physikalischen Analysen des Mahlguts relevant sein kann.
Typische Einsatzbereiche
Mit Prallmahlen, Schneidmahlen und Kühlbarkeit in einem Gerät deckt die A 11 basic ein breites Spektrum an Probenvorbereitung ab, von routinemäßiger Zerkleinerung bis zu anspruchsvollem, temperaturempfindlichem Probenmaterial:
- Prallmahlen harter, spröder oder versprödeter Proben mittels Edelstahlschläger, bis Mohshärte 6
- Schneidmahlen weicher, faseriger Materialien mit separat erhältlichem Schneidmesser
- Zerkleinerung feuchter oder klebriger Aufgabegüter durch gezielte Wasserzugabe
- Versprödung und Mahlen temperaturempfindlicher Proben mit Trockeneis oder Flüssigstickstoff
- Probenvorbereitung für nachfolgende Analytik in Labor und Qualitätssicherung
Auswahlhilfe: welches Mahlwerkzeug passt
Innerhalb der A-11-Zubehörreihe entscheidet in erster Linie die Materialeigenschaft der Probe über das passende Werkzeug, nicht ein anderes Gerät. Die folgende Übersicht zeigt, welches Werkzeug für welches Mahlprinzip gedacht ist und was bereits im Lieferumfang der Mühle enthalten ist.
| Werkzeug | Prinzip | Geeignet für | Im Lieferumfang |
| A 11.1 Ersatzschläger, Edelstahl | Prallmahlen | harte, spröde Proben bis 6 Mohs | ja |
| A 11.2 Schneidmesser, Edelstahl | Schneidmahlen | weiche, faserige Materialien | nein, separat |
| A 11.3 Schläger, Hartmetall | Prallmahlen | verschleißintensive Dauereinsätze | nein, separat |
| A 11.6 Doppelschläger, Edelstahl | Prallmahlen | höherer Durchsatz im A 11.4 Mahlbecher | nein, separat |
Technische Details
| Prozesstyp | Batch |
| Arbeitsprinzip | Schneid- und Prallmahlen |
| Motorleistung Aufnahme | 160 W |
| Motorleistung Abgabe | 100 W |
| Drehzahl max. | 28.000 rpm |
| Umfangsgeschwindigkeit max. | 53 m/s |
| Nutzvolumen max. | 80 ml |
| Aufgabegut Härte max. | 6 Mohs |
| Aufgabekorngröße max. | 10 mm |
| Material Schläger/Messer | Edelstahl 1.4034 |
| Material Mahlkammer | Edelstahl 1.4571 |
| Kühlbar mit Trockeneis | ja |
| Kühlbar mit Flüssigstickstoff | ja |
| Zulässige Einschaltdauer | 1 min EIN, 10 min AUS |
| Abmessungen (B x H x T) | 85 x 240 x 85 mm |
| Gewicht | 1,5 kg |
| Anschlusswerte | 220 bis 230 V, 50/60 Hz, Geräteaufnahmeleistung 160 W (weitere Spannungsvarianten 100 bis 115 V verfügbar) |
| Schutzart | IP 43 (DIN EN 60529) |
Lieferumfang
- 1 x IKA A 11 basic Analysenmühle
- 1 x A 11.1 Ersatzschläger, Edelstahl
- 1 x Mahlbecher aus Tefcel (ETFE, glasfaserverstärkt) mit Edelstahlinlet, Nutzvolumen 80 ml
Das Schneidmesser A 11.2 ist nicht im Lieferumfang enthalten und wird für Schneidmahlen separat beschafft.
Abgrenzung zur Nachbarserie
Wer durchgehend mit Kühlung statt mit manuell zugegebenem Trockeneis oder Flüssigstickstoff arbeiten möchte, findet mit der IKA A 10 basic (kühlbar) eine benachbarte Mühle aus demselben Programm. Die technischen Daten der A 10 basic nennen wir auf Anfrage, ein Blick ins jeweilige Datenblatt lohnt sich vor der Entscheidung zwischen beiden Modellen. Eine Übersicht über alle Mühlen im Sortiment bietet die Kategorie Mühlen.
Anwendung, Aufstellung und Wartung
Mit 85 x 240 x 85 mm und 1,5 kg Gewicht lässt sich die A 11 basic wie ein Handgerät auf dem Labortisch platzieren und bei Bedarf umsetzen. Die zulässige Einschaltdauer von 1 Minute Betrieb, gefolgt von 10 Minuten Pause, sollte eingehalten werden, damit der Motor nicht überhitzt, insbesondere bei mehreren Mahlvorgängen hintereinander mit unterschiedlichen Proben. Mahlkammer und Mahlbecher lassen sich nach dem Mahlen entnehmen und reinigen, Schutzart IP 43 schützt zusätzlich vor Staub, der beim Öffnen der Kammer entstehen kann, ein vollständiger Staubschutz für den Dauereinsatz in stark staubbelasteten Umgebungen ist das jedoch nicht. Am Ende der Nutzungsdauer gehört das Gerät als Elektrogerät in die getrennte Elektroaltgeräte-Erfassung, nicht in den Hausmüll.
Individueller Bedarf & Beschaffungsservice
Neben dem Schneidmesser A 11.2 führt LT Laborhandel für die A 11 basic weitere Mahlwerkzeuge wie den Hartmetallschläger A 11.3 und den Doppelschläger A 11.6, dazu Ersatzmahlbecher, Einfülltrichter sowie Werkskalibrierzertifikate und IQ/OQ-Dokumente. Benötigen Sie ein bestimmtes Mahlwerkzeug für Ihre Probenart, einen zusätzlichen Mahlbecher als Ersatzteil oder Unterstützung bei der Auswahl zwischen Prall- und Schneidmahlen? Über unseren Beschaffungsservice unterstützt Sie LT Laborhandel bei Beschaffung und Konfiguration.
Häufige Fragen
Ist das Schneidmesser im Lieferumfang enthalten?
Nein, im Lieferumfang liegt der Edelstahlschläger A 11.1 für das Prallmahlen bei. Das Schneidmesser A 11.2 ist separates Zubehör.
Wie fein oder grob lässt sich mahlen?
Das hängt von Werkzeug, Mahlzeit und Probe ab, das Nutzvolumen je Mahlvorgang liegt bei maximal 80 ml, bei 28.000 rpm und 53 m/s Umfangsgeschwindigkeit steht ausreichend Mahlenergie für kurze Zykluszeiten zur Verfügung.
Kann das Mahlgut vorgekühlt werden?
Ja, die Mahlkammer lässt sich sowohl mit Trockeneis als auch mit flüssigem Stickstoff direkt kühlen.
Welche Härte darf das Aufgabegut maximal haben?
Bis zu 6 Mohs beim Prallmahlen, die maximale Aufgabekorngröße liegt bei 10 mm.
Wie lange darf das Gerät ununterbrochen laufen?
Die zulässige Einschaltdauer liegt bei 1 Minute Betrieb, gefolgt von 10 Minuten Pause.
Aus welchem Material besteht die Mahlkammer?
Aus Edelstahl 1.4571, Schläger und Schneidmesser bestehen aus Edelstahl 1.4034.
Welcher Mahlbecher ist im Lieferumfang enthalten?
Ein Mahlbecher aus Tefcel (ETFE, glasfaserverstärkt) mit Edelstahlinlet und einem Nutzvolumen von 80 ml.
