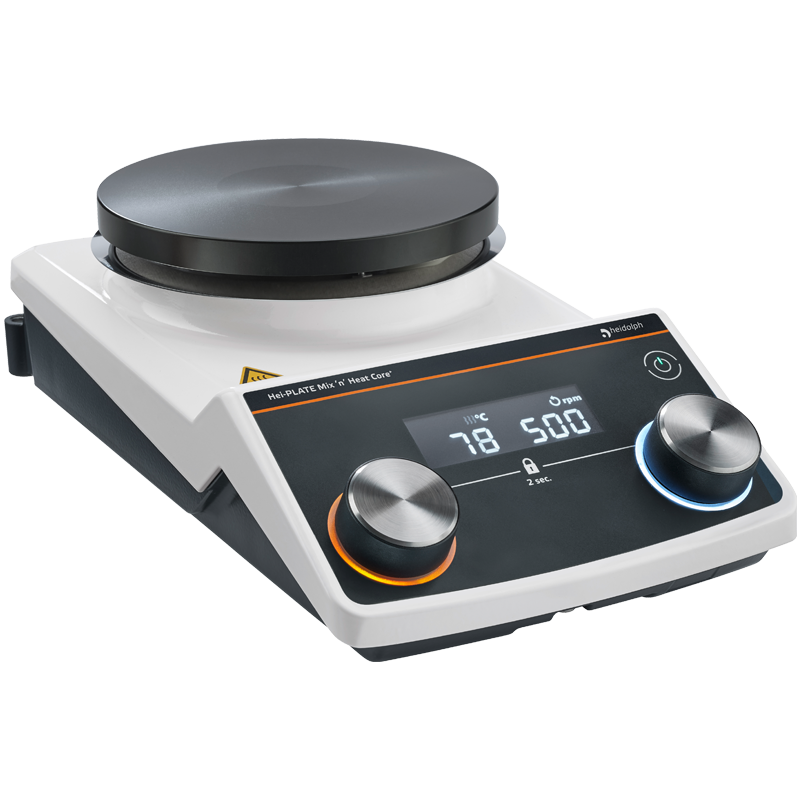

Heidolph Hei-PLATE Mix'n'Heat Core+ Magnetrührer, Ø135 mm, Pt1000-Anschluss, 506-22100-00
- Digitale Core+-Technik mit kompakter Ø135-mm-Aufstellfläche
- Drehzahlbereich 100 bis 1.400 rpm, Heiztemperatur bis 300 °C
- Optionaler externer Pt1000-Fühler, Genauigkeit ± 0,2 K
- Zwei Heizmodi FAST und PRECISE
- LCD-Anzeige mit dynamischen Drehreglern
- Platzsparend für kompakte Rückflussaufbauten
- 10 Jahre Herstellergarantie bei Registrierung innerhalb des ersten Jahres
Produktinformationen "Heidolph Hei-PLATE Mix'n'Heat Core+ Magnetrührer, Ø135 mm, Pt1000-Anschluss, 506-22100-00"
Wer für einen Rückflussaufbau mit kompaktem Kolben oder für eine platzsparende Mehrfachaufstellung eine etwas kleinere Heizplatte braucht, bekommt mit dem Hei-PLATE Mix'n'Heat Core+ in der 135-Millimeter-Ausführung dasselbe digitale Gerät wie die 145-Millimeter-Variante, nur mit kompakterer Kera-Disk-Aufstellfläche. LCD-Anzeige, dynamische Drehregler und der optionale externe Pt1000-Fühler sind identisch, geheizt wird bis 300 Grad Celsius bei bis zu 1.400 Umdrehungen pro Minute.
Gleiche Technik, kleinerer Footprint
Bis auf den Durchmesser der Aufstellfläche unterscheidet sich dieses Modell technisch nicht von der 145-Millimeter-Ausführung: gleiches Gehäuse mit den Außenmaßen 168 x 101 x 299 Millimeter, gleicher EC-Motor mit 100 bis 1.400 Umdrehungen pro Minute, gleiche Heizleistung von 800 Watt bei 230 Volt (EU). Wer mehrere Rührplätze nebeneinander aufstellen will oder überwiegend mit kleineren Kolben und Gefäßen arbeitet, profitiert vom etwas kleineren Durchmesser der 135-Millimeter-Kera-Disk, ohne bei Drehzahl oder Heizleistung Abstriche zu machen.
Zwei Heizmodi für unterschiedliche Ansprüche
Der Heizmodus FAST bringt die Probe zügig auf Temperatur, PRECISE übernimmt danach die Feinregelung ohne Überschwinger, beide Modi arbeiten über den optionalen externen Pt1000-Fühler mit einer Genauigkeit von ± 0,2 Kelvin und einer Auflösung von 1 Kelvin. Eine Sperrfunktion an den beiden dynamischen Drehreglern verhindert ein versehentliches Verstellen während laufender Versuche, eine optische Restwärmewarnung leuchtet ab 50 Grad Celsius auf der Aufstellfläche.
Typische Einsatzbereiche
- Rückflussaufbauten mit Findenser Mini und kompaktem Kolben
- Platzsparende Mehrfachaufstellung in kleineren Laboren oder Abzügen
- Synthesen mit definierter Heizrampe über die Modi FAST und PRECISE
- Ausbildungslabore mit begrenzter Stellfläche
- Ergänzung bestehender Core+-Arbeitsplätze um ein zweites, kompakteres Gerät
Belastbarkeit und Schutzart
Bei einem Gewicht von rund 3 Kilogramm trägt die Aufstellfläche weiterhin Ansätze bis 25 Kilogramm. Schutzart IP42 schützt vor Fremdkörpern über 1 mm und vor schräg fallendem Tropfwasser, der Schalldruckpegel bleibt unter 50 dB(A). Die patentierte Kera-Disk-Beschichtung aus eloxiertem Aluminium ist chemikalienbeständig und kratzfest, unabhängig vom gewählten Durchmesser.
Auswahlhilfe: 135 oder 145 Millimeter
Wird eine größere Aufstellfläche für größere Kolben oder mehr Zubehör benötigt, liegt die Hei-PLATE Mix'n'Heat Core+ (Ø145) näher. Direkt mit Pt1000-Fühler ausgestattet gibt es das Basisgerät im Hei-PLATE Sensor Basic Paket Core+, für einen kompletten Rückflussaufbau mit Findenser Mini im Hei-PLATE Reflux Paket Core+ Mini. Wer keine digitale Temperaturmessung braucht, findet die analoge Bedienung in der Hei-PLATE Mix'n'Heat Core.
Technische Details
| Abmessungen (B x H x T) | 168 x 101 x 299 mm |
| Aufstellfläche (Kera-Disk) | Ø 135 mm, eloxiertes Aluminium |
| Gewicht | ca. 3 kg |
| Maximal zulässige Belastung | 25 kg |
| Antrieb | EC-Motor, linksdrehend |
| Drehzahlbereich | 100 bis 1.400 rpm |
| Heizleistung | 800 W bei 230 V (EU), 600 W bei 115 V (US) |
| Heiztemperaturbereich | 20 bis 300 °C |
| Heizungsregelung | PID |
| Temperaturmessgenauigkeit | ± 0,2 K, zzgl. Toleranz Pt1000 |
| Temperaturmessauflösung | 1 K |
| Anzeige | LCD-Display |
| Anzeige-/Messbereich | 15 bis 325 °C (mit Temperaturfühler Pt1000) |
| Schutzart (EN 60529) | IP42 |
| Schalldruckpegel | < 50 dB(A) |
| Bemessungsspannung | 230 V, 50/60 Hz (EU); 115 V, 50/60 Hz (US) |
| Anschlusstyp | L+N+PE |
| Schutzklasse | I |
| Überspannungskategorie | II |
| Verschmutzungsgrad | 2 |
| Leistungsaufnahme | 825 W (EU) / 625 W (US) im Normalbetrieb, 1,7 W Standby |
| EMV-Klasse | B, Gruppe 1 |
| Betriebstemperatur | 5 bis 31 °C bei bis zu 80 % rel. Feuchte, 32 bis 40 °C bei bis zu 50 % rel. Feuchte (linear abnehmend) |
| Aufstellhöhe | bis 2.000 m über NN |
Lieferumfang
- Hei-PLATE Mix'n'Heat Core+ (135 mm), Bestellnummer 506-22100-00
Der externe Pt1000-Temperaturfühler gehört nicht zum Lieferumfang dieser Ident-Nr. und wird separat oder als Teil eines Sensor-Pakets bestellt.
Regulatorische Informationen
Das Gerät ist ein Elektrogerät im Sinne des Elektro- und Elektronikgerätegesetzes (ElektroG). Die WEEE-Registrierungsnummer des Herstellers Heidolph Scientific Products GmbH lautet DE 50705753. Hinweise zur Rückgabe von Altgeräten stehen auf unserer Seite Umwelt und Entsorgung.
Garantie und Beschaffungsservice
Heidolph Scientific Products GmbH, Schwabach, gewährt 3 Jahre Herstellergarantie auf Material- und Herstellungsfehler. Ausgenommen sind Glas- und Verschleißteile, Transportschäden und Schäden durch unsachgemäßen Gebrauch. Wird das Gerät bei Heidolph registriert, beginnt die Garantie mit dem Kaufdatum, sonst mit dem Herstelldatum laut Seriennummer. Ihre gesetzlichen Gewährleistungsrechte bleiben davon unberührt. Für dieses Modell der Hei-PLATE Serie bietet Heidolph 10 Jahre Garantie, wenn das Gerät innerhalb des ersten Jahres nach Kauf bei Heidolph registriert wird. Der Beschaffungsservice von LT Laborhandel stellt den passenden Pt1000-Fühler und Zubehör für kompakte Rückflussaufbauten zusammen.
| Anzeige: | Digital |
|---|---|
| Drehzahl max.: | 1.400 rpm |
| Lieferform: | Einzelgerät |
| Stromversorgung: | Netzbetrieb |
