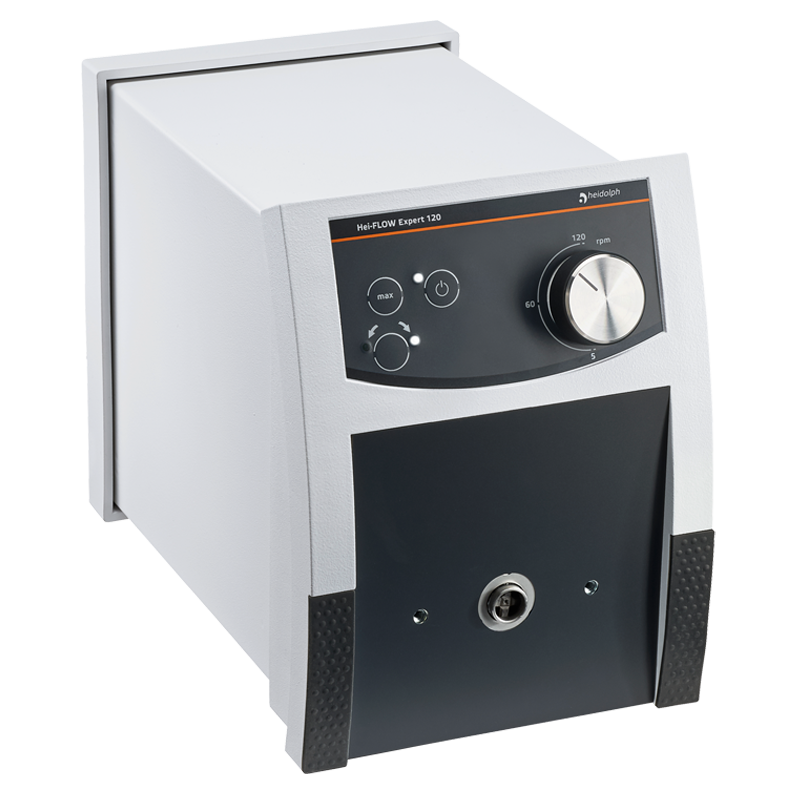

Heidolph Hei-FLOW Expert 120 Schlauchpumpe, 5 bis 120 rpm, mit Analogschnittstelle, 523-51010-00

Läuft eine Pumpe als Teil einer größeren Anlage, reicht ein reiner Handbetrieb selten aus. Die Hei-FLOW Expert 120 deckt wie die Core 120 einen Drehzahlbereich von 5 bis 120 Umdrehungen pro Minute ab, bringt zusätzlich aber eine analoge Schnittstelle und einen Fußschalteranschluss mit, über die sich Drehzahl, Drehrichtung sowie Start und Stopp extern ansteuern lassen.

Externe Steuerung über Analogschnittstelle

Die Analogschnittstelle arbeitet wahlweise mit 0 bis 10 Volt oder 4 bis 20 Milliampere und überträgt Drehzahl, Drehrichtung sowie Start- und Stoppbefehle. Damit lässt sich die Pumpe in eine übergeordnete Steuerung oder eine SPS einbinden, ohne von Hand am Gerät eingreifen zu müssen. Zusätzlich ist ein Anschluss für einen Fußschalter vorhanden, über den sich die Förderung per Fußdruck starten und stoppen lässt, während beide Hände am Schlauch oder Gefäß bleiben. Der Fußschalter selbst gehört zum Zubehörprogramm und wird bei Bedarf passend zur Expert 120 ergänzt.

Flussrate und Regelgenauigkeit

Mit einem Einkanalpumpenkopf liegt die Flussrate zwischen 0,5 und 936 Millilitern pro Minute, mit einem Mehrkanalpumpenkopf zwischen 0,005 und 277 Millilitern pro Minute. Die Regelgenauigkeit beträgt laut Datenblatt ± 0,5 Prozent, die Fördergenauigkeit ± 3,5 Prozent. Der EC-Motor nimmt 100 Watt auf, ein Überhitzungsschutz mit elektronischer Strombegrenzung schützt den Antrieb zusätzlich bei Dauerbetrieb rund um die Uhr.

Bauform und Anschluss

Ohne Pumpenkopf misst die Expert 120 166 mal 225 mal 256 Millimeter und wiegt 7,6 Kilogramm, Schutzart IP 54 nach DIN EN 60529 und Schutzklasse 1 nach EN 61140 gelten wie bei den übrigen Hei-FLOW-Modellen. Der Schalldruckpegel liegt in Anlehnung an IEC 61010 unter 55 dB(A), angeschlossen wird das Gerät an 110 bis 240 Volt bei 50 oder 60 Hertz.

Typische Einsatzbereiche

• Einbindung in automatisierte Anlagen oder SPS-Steuerungen über die Analogschnittstelle
• Fußschalterbetrieb bei Dosiervorgängen, bei denen beide Hände frei bleiben müssen
• Prozesse mit definierten Start- und Stoppzeitpunkten aus einer übergeordneten Steuerung
• Wechsel zwischen Einkanal- und Mehrkanalförderung am selben Antrieb

Auswahlhilfe: mit oder ohne externe Ansteuerung

Wer keine externe Ansteuerung benötigt, kommt mit der einfacheren Hei-FLOW Core 120 ohne Analogschnittstelle aus. Für parallele Mehrkanalanwendungen mit derselben externen Steuerung steht die Hei-FLOW Expert 120 Multi zur Verfügung. Wird zusätzlich eine Digitalanzeige, eine RS232-Schnittstelle oder eine Volumen- und Intervalldosierung benötigt, liefert die Hei-FLOW Ultimate 120 den größeren Funktionsumfang. Für höhere Volumenströme bei gleicher externer Ansteuerung liegt die Hei-FLOW Expert 600 im Drehzahlbereich von 50 bis 600 Umdrehungen pro Minute.

Technische Details

Lieferumfang

• Hei-FLOW Expert 120 Antriebseinheit, Bestellnummer 523-51010-00
• Betriebsanleitung und Safety Guide als PDF-Download

Pumpenkopf, Schlauch und Fußschalter gehören nicht zum Lieferumfang und werden separat aus dem Zubehörprogramm gewählt.

Regulatorische Informationen

Das Gerät ist ein Elektrogerät im Sinne des Elektro- und Elektronikgerätegesetzes (ElektroG). Die WEEE-Registrierungsnummer des Herstellers Heidolph Scientific Products GmbH lautet DE 50705753. Hinweise zur Rückgabe von Altgeräten stehen auf unserer Seite Umwelt und Entsorgung.

Garantie und Beschaffungsservice

Heidolph Scientific Products GmbH, Schwabach, gewährt 3 Jahre Herstellergarantie auf Material- und Herstellungsfehler. Ausgenommen sind Glas- und Verschleißteile, Transportschäden und Schäden durch unsachgemäßen Gebrauch. Wird das Gerät bei Heidolph registriert, beginnt die Garantie mit dem Kaufdatum, sonst mit dem Herstelldatum laut Seriennummer. Ihre gesetzlichen Gewährleistungsrechte bleiben davon unberührt. Für Pumpenkopf, Schlauchmaterial und den optionalen Fußschalter zur Expert 120 übernimmt LT Laborhandel auf Anfrage die Beschaffung.
