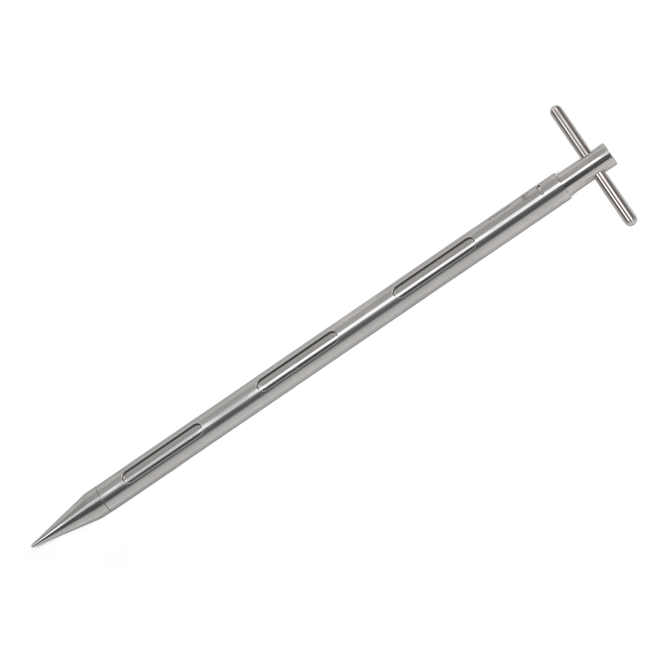

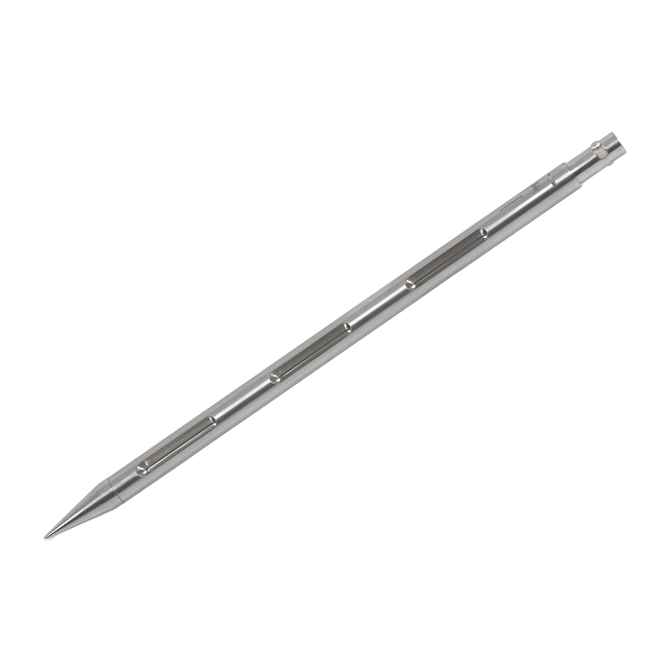

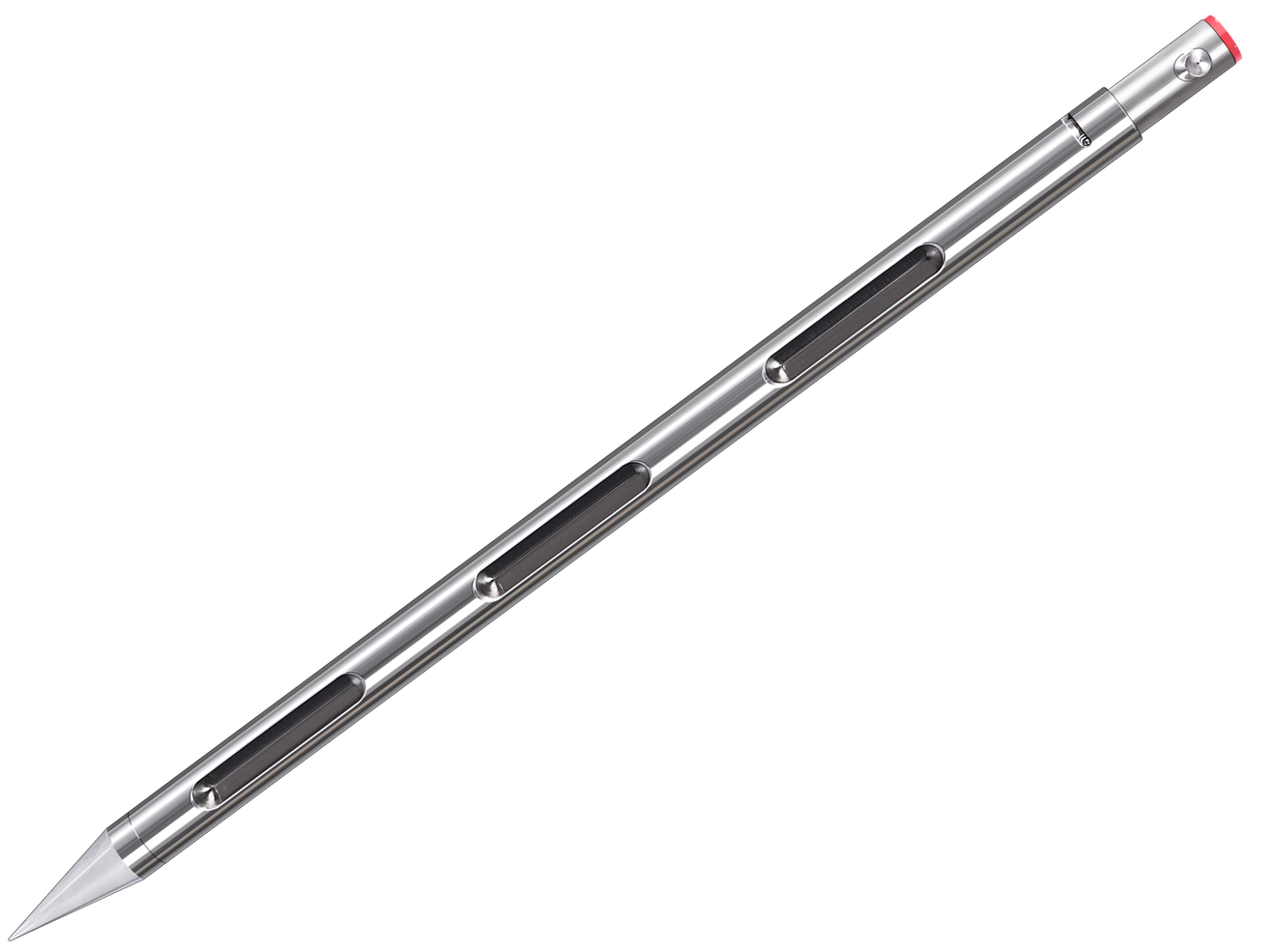

Bürkle Multi-Sammler Mehrstufen-Probenehmer, Edelstahl V4A, 430 mm, 5316-3055

Ein Sack im Wareneingang, ein liegendes Fass in der Produktion oder ein loses Haufwerk auf dem Lagerplatz: Für jede dieser Situationen braucht es eine Lanze, die sich vertikal von oben oder horizontal seitlich einführen lässt und ihre Proben erst in der gewünschten Tiefe freigibt. Der Multi-Sammler V4A besteht komplett aus Edelstahl 1.4404 (V4A, AISI 316L) und ist in drei Baugrößen von 430 bis 1.355 Millimeter Einstechtiefe mit drei oder fünf Sammelkammern erhältlich.

Einsetzbar in Säcken, Fässern, Silos und Haufwerken

Die Lanze lässt sich sowohl vertikal in ein Silo oder einen Big Bag einführen als auch horizontal seitlich in einen Sack oder ein liegendes Fass. Eine Drehbewegung am Handgriff öffnet die Sammelkammern erst dort, wo die Probe entnommen werden soll, und schließt sie beim Herausziehen wieder. So lassen sich Zonenprofile auch dort ziehen, wo ein Gebinde nicht von oben zugänglich ist, etwa bei liegend gelagerten Fässern oder bei Haufwerken auf dem Boden.

Massives Edelstahlrohr statt PTFE-Kern

Anders als der Multi-Sammler V4A/PTFE hat diese Ausführung keinen Kern aus Polytetrafluorethylen im Rohr. Das komplett aus Edelstahl gefertigte Rohr ist robuster gegenüber intensivem Gebrauch und abrasiven Partikeln, dafür etwas schwerer als die PTFE-Kern-Variante. Dichtungen bestehen aus Acrylnitril-Butadien-Kautschuk (NBR), im Mechanismus sind zusätzlich Bauteile aus Polytetrafluorethylen (PTFE) verbaut. Wer den Probenehmer mehrmals täglich einsetzt und dabei jedes Gramm Gewicht spürt, findet in der leichteren PTFE-Kern-Ausführung die passendere Alternative.

Abnehmbare Spitze für die Reinigung

Die Spitze der Lanze lässt sich abnehmen. Das erleichtert die Reinigung zwischen zwei Probenahmen an unterschiedlichem Material, gerade wenn Reste aus den Sammelkammern oder von der Spitze selbst vor der nächsten Probe vollständig entfernt werden müssen.

Drei Baugrößen von 430 bis 1.355 Millimeter

Die kürzeste Ausführung (5316-3055) hat 430 Millimeter Einstechtiefe und drei Kammern zu je 14 Millilitern, zusammen 42 Milliliter. Diese kurze Baugröße gibt es nur in der komplett aus Edelstahl gefertigten Ausführung, nicht bei der V4A/PTFE-Variante. Die mittlere Größe (5316-3085) kommt auf 710 Millimeter mit drei Kammern zu je 17 Millilitern, insgesamt 51 Milliliter. Die längste Ausführung (5316-3150) erreicht 1.355 Millimeter mit fünf Kammern zu je 17 Millilitern, zusammen 85 Milliliter.

Kammerlänge und Kammerabstand wachsen mit der Baugröße

Mit der Baugröße verändert sich nicht nur die Zahl der Kammern, sondern auch ihre Länge und ihr Abstand zueinander. Bei der kürzesten Ausführung sind die Kammern 80 Millimeter lang und 56 Millimeter voneinander entfernt, bei den beiden längeren Ausführungen sind es 100 Millimeter Kammernlänge und 168 beziehungsweise 195 Millimeter Abstand. Wer Zonen möglichst gleichmäßig über die gesamte Einstechtiefe verteilt prüfen will, findet die genauen Werte je Baugröße in der Tabelle unten.

Einsatz je nach Branche

In der Lebensmittelindustrie prüft der Multi-Sammler die Homogenität von Getreide, Mais, Nüssen, Pulvern und Granulaten. In der Pharmaindustrie kommt er bei der Qualitätskontrolle von Rohstoffen sowie Zwischen- und Endprodukten zum Einsatz, in der chemischen Industrie bei der Analyse von Chemikalien und Pulvern auf Homogenität und Spezifikationstreue. Im Bauwesen, in der Materialwissenschaft und in Forschung und Entwicklung dient er zur Probenahme von Schüttgütern wie Sand und Kies.

Werkstoff nach EU 1935/2004 geprüft

Für die medienberührten Teile aus Edelstahl, Aluminium und PTFE liegt ein Bürkle-Sammelzertifikat nach EU 1935/2004 vor, das die Eignung für den Lebensmittelkontakt bestätigt. Das Zertifikat deckt mehrere Bürkle-Artikel ab und ist keine produktspezifische Einzelprüfung.

Wahl innerhalb der Multi-Sammler-Familie

Innerhalb der Multi-Sammler-Familie unterscheidet sich diese Ausführung vom Multi-Sammler V4A/PTFE durch das durchgehende Edelstahlrohr und die zusätzliche kurze Baugröße mit 430 Millimeter Einstechtiefe. Wird statt eines Zonenprofils nur eine gezielte Probe aus einer einzelnen Tiefe gebraucht, reicht der Uno-Sammler Zielpunkt-Probenehmer aus derselben Materialfamilie. Soll die Probe die gesamte Schichthöhe statt einzelner Zonen repräsentieren, passt der Allschicht-Sammler V4A besser.

Typische Einsatzbereiche

• Zonenprofile aus Schüttgut in Säcken, Fässern, Silos, Big Bags und Haufwerken
• Homogenitätsprüfung von Getreide, Mais, Nüssen, Pulvern und Granulaten in der Lebensmittelindustrie
• Qualitätskontrolle von Rohstoffen sowie Zwischen- und Endprodukten in der Pharmaindustrie
• Analyse von Chemikalien und Pulvern in der chemischen Industrie
• Probenahme von Sand, Kies und anderen Schüttgütern im Bauwesen und in der Materialwissenschaft

Technische Details

Varianten im Überblick

Lieferumfang

• Mehrstufen-Probenehmer Multi-Sammler V4A in der gewählten Baugröße

Service und Beschaffung

Ob die komplett aus Edelstahl gefertigte oder die leichtere V4A/PTFE-Ausführung besser passt, hängt von Einsatzhäufigkeit und den Anforderungen an Gewicht und Robustheit ab. Für die Baureihe nennt Bürkle zusätzlich eine optionale Entleervorrichtung als Zubehör, dafür liegt keine eigene Artikelnummer vor. LT Laborhandel klärt die Verfügbarkeit auf Anfrage und berät bei der Wahl zwischen den drei Baugrößen und den beiden Werkstoffvarianten. Bei Rückfragen hilft der Kontakt zu LT Laborhandel weiter.
