Binder ICH-LQC-Lichtmodul für Klimaschränke Baugröße 260 und 470, mit Lichtdosissteuerung nach ICH Q1B, 8012-2443

Die einfache Ausführung des ICH-Lichtmoduls steuert die Bestrahlungsdauer über ein festes Zeitprogramm am Klimaschrank. Das Binder ICH-LQC-Lichtmodul 8012-2443 misst die Lichtdosis stattdessen laufend über zwei Sensoren und schaltet die Lichtkassetten automatisch bei Erreichen der Solldosis ab. Es bringt diese Lichtdosissteuerung (LQC, Light Quantity Control) für Klimaschränke der Baugröße 260 und 470 aus den Serien KB PRO, KBF und KBF PRO mit dem Entwicklungsstand E7 mit.

Aufbau mit zwei zusätzlichen Lichtsensoren

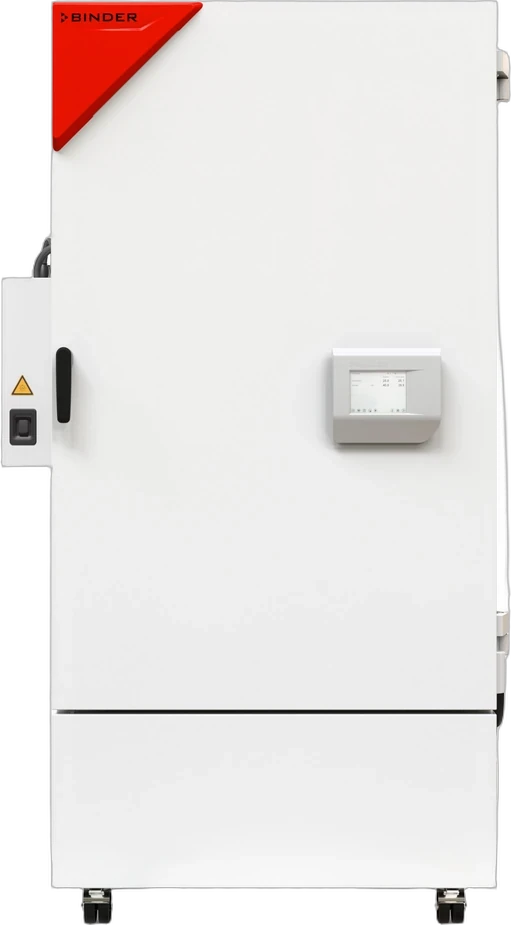

Wie die Basisvariante besteht auch das ICH-LQC-Lichtmodul aus einer Versorgungseinheit für die Geräteseitenwand sowie einer VIS- und einer UVA-Lichtkassette, die gemeinsam das CIE-D65-Spektrum nach ICH Q1B nachbilden. Zusätzlich enthält die LQC-Ausführung zwei sphärische Lichtsensoren, einen für den VIS-Bereich und einen für den UVA-Bereich. Beide Sensoren messen die Beleuchtungs- beziehungsweise Bestrahlungsstärke mit sphärischer Charakteristik, wie sie für dreidimensionales Prüfgut sinnvoll ist. Im Programmregler des Klimaschranks wird die zu erreichende Lichtdosis für beide Lichtsorten hinterlegt, typischerweise 1,2 Mlx·h sichtbares Licht und 200 Wh/m² UVA, und die beiden Lichtkassetten schalten sich automatisch ab, sobald die jeweilige Dosis erreicht ist. Für flache Proben wie Printerzeugnisse ist laut Hersteller die Lichtdosis um den Faktor 1,5 zu erhöhen, weil die sphärische Sensorbewertung ursprünglich für dreidimensionales Prüfgut ausgelegt ist.

Lichtwerte in den Baugrößen 260 und 470

In beiden Baugrößen erreicht das Modul bei voller Lichtleistung eine VIS-Beleuchtungsstärke von 38 klx und eine UVA-Bestrahlungsstärke von 37 W/m², gemessen bei sphärischer Bewertung in 12 cm Abstand von der Lichtquelle. Damit lässt sich ein kompletter ICH-Q1B-Test rechnerisch in rund 38 Stunden abschließen, wobei die LQC-Sensorik die tatsächliche Dosis laufend misst statt sich auf eine vorab berechnete Zeitdauer zu verlassen. Das reduziert das Risiko einer Unter- oder Überbestrahlung, etwa wenn sich die Lichtleistung der Kassetten über die Betriebsdauer geringfügig verändert.

Steuerung über den Geräteregler

Auch das ICH-LQC-Lichtmodul wird über ein Datenkabel mit dem Klimaschrank verbunden und komplett über dessen Programmregler gesteuert, eine zusätzliche externe Steuereinheit ist nicht nötig. Die Installation erfolgt vor Ort durch den Kunden oder einen Servicepartner. Wer keine automatische Dosissteuerung benötigt und mit einer festen Zeitprogrammierung auskommt, findet mit dem ICH-Lichtmodul 8012-2441 die technisch einfachere und günstigere Variante für dieselbe Baugröße. Für Prüflabore, die ihre Testreihen regelmäßig dokumentieren und bei einer Audit-Anfrage die tatsächlich erreichte Lichtdosis nachweisen müssen, ist die LQC-Sensorik der praktischere Weg, weil die Dosis direkt gemessen statt nur aus einer Zeitdauer abgeleitet wird.

Typische Einsatzbereiche

• ICH-Q1B-Photostabilitätstests mit dokumentierter, gemessener Lichtdosis statt reiner Zeitsteuerung
• Zulassungsrelevante Stabilitätsprüfungen, bei denen die tatsächlich erreichte Lichtdosis nachvollziehbar sein muss
• Photostabilitätstests an flachen Proben wie Blistern oder Faltschachteln mit angepasster Dosisvorgabe
• Wiederkehrende Testreihen, bei denen eine gleichbleibende Lichtdosis wichtiger ist als eine feste Testdauer

Ein CO2-Begasungsmodul lässt sich laut Betriebsanleitung nicht gleichzeitig mit dem ICH-LQC-Lichtmodul betreiben, beide belegen dieselbe Schnittstelle am Klimaschrank.

Technische Details

Lieferumfang

• Lichtkassette VIS mit Anschlusskabel
• Lichtkassette UVA mit Anschlusskabel
• U-Schienen zur Halterung der Lichtkassetten im Klimaschrank
• Versorgungsbox mit Vorschaltgeräten/Netzteilen
• Profilschienen und Bolzen zur Befestigung der Versorgungsbox am Klimaschrank
• Datenkabel
• Netzkabel
• Betriebsanleitung
• Sphärischer VIS-Lichtsensor für Lichtdosissteuerung
• Sphärischer UVA-Lichtsensor für Lichtdosissteuerung
